Hyundai Santa Fe CM (2010-2012) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
29 grudnia, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Hyundai Santa Fe CM

Dotyczy pojazdów nowych w latach:

2010, 2011, 2012.

Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu. Jest dokładna w momencie drukowania. Sprawdzając skrzynkę bezpieczników w pojeździe, zapoznaj się z etykietą skrzynki bezpieczników.

Przedział pasażerski

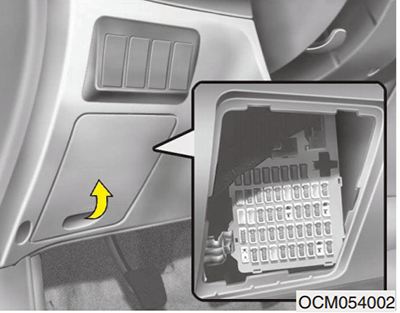

Skrzynka bezpieczników znajduje się w tablicy rozdzielczej (po stronie kierowcy), za osłoną.

Hyundai Santa Fe CM (2010-2012) - skrzynka bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
START	10 A	Przekaźnik alarmu antywłamaniowego
P/WDW LH	25A	Główny włącznik podnośnika szyby, tylny włącznik podnośnika szyby lewej
P/WDW RH	25A	Główny wyłącznik podnośnika szyby, przełącznik podnośnika szyby pasażera, przełącznik podnośnika szyby tylnej po prawej stronie
S/ROOF	20A	Silnik szyberdachu
P/SEAT	30A	Przełącznik ręczny siedzenia kierowcy/pasażera, przełącznik podparcia lędźwiowego kierowcy
SAFETY PWR	25A	Moduł bezpieczeństwa okna elektrycznego
MIRR HTD	10 A	Przełącznik odmgławiacza tylnej szyby, lusterko zewnętrzne kierowcy/pasażera
A/BAG 2	15A	Zegar cyfrowy i Telltail
A/BAG 1	15A	Moduł sterujący SRS, moduł PODS
ROOM LP	10 A	Zestaw wskaźników (IND.), Lampka drzwi kierowcy/pasażera, Lampa MAP, Lampa wnętrza pojazdu, Lampa bagażnika, Przełącznik próżności kierowcy/pasażera
A/CON	10 A	Moduł sterujący klimatyzacji, jonizator klastra, czujnik Incar, silnik szyberdachu, lusterko elektrochromowe, przekaźnik dmuchawy, GM02 (uziemienie), łącze domowe
AC INVERTER	25A	Moduł falownika AC
P/AMP	30A	wzmacniacz
P/OUTLET CTR	15A	Centralne gniazdko elektryczne
P/OUTLET	25A	Przednie gniazdo zasilania i zapalniczka, tylne gniazdo zasilania
C/LIGHTER	15A	Przednie gniazdko elektryczne i zapalniczka
DR LOCK	20A	Przekaźnik blokady/odblokowania drzwi, skrzynka przekaźnika ICM (przekaźnik blokady/odblokowania klucza), BCM, siłownik zamka drzwi kierowcy/pasażera, siłownik zamka tylnej klapy, siłownik zamka tylnych drzwi lewych i prawych, GM01 (masa)
A/BAG IND	10 A	Klaster instrumentów (IND.)
ESC SW	10 A	Przełącznik ESC, czujnik kąta skrętu, skrzynka przekaźników ICM (przekaźnik rozruchu pomocniczego), moduł sterujący podgrzewania fotela kierowcy/pasażera, przełącznik wielofunkcyjny (zdalne sterowanie)
T/SIG	10 A	Przełącznik świateł awaryjnych
S/WARMER	15A	Moduł sterujący podgrzewania fotela kierowcy/pasażera
DRL	15A	Skrzynka przekaźników ICM (przekaźnik DRL)
HAZARD	15A	Przekaźnik zagrożenia, przełącznik zagrożenia, BCM, zestaw wskaźników (IND.), przełącznik wielofunkcyjny (światło), tylna lampa zespolona (OUT) lewa i prawa, lampa czołowa lewa i prawa
RR WIPER	15A	Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej, przełącznik wielofunkcyjny (wycieraczka)
A/CON SW	10 A	Moduł sterujący klimatyzacji
CLUSTER	10 A	Alternator, zestaw wskaźników (IND.), BCM, jednostka główna audio-wideo i nawigacji, moduł monitorowania ciśnienia w oponach, moduł DVD
BCM 1	10 A	BCM
RR A/CON	15A	Nieużywany
TPMS	10 A	Moduł monitorowania ciśnienia w oponach
BCM 2	10 A	Reostat, BCM, zestaw wskaźników (MICOM), przełącznik falownika AC, moduł falownika AC
AUDIO 2	10 A	Jednostka główna audio, audio-wideo i nawigacji, BCM, moduł DVD, zegar cyfrowy i wskaźnik ostrzegawczy, przełącznik zasilania lusterka zewnętrznego
BLOWER	30A	Przekaźnik dmuchawy, silnik dmuchawy, A/CON SW 10A
STOP LP	15A	Przełącznik świateł stopu
PDM 1	20A	Nieużywany
BCM 3	10 A	BCM, kluczyk zapłonu ILL. & Przełącznik ostrzegawczy drzwi, wskaźnik bezpieczeństwa
CLOCK	15A	Moduł sterujący klimatyzacji, złącze łącza danych, zegar cyfrowy i ogon ostrzegawczy
AUDIO 1	15A	Jednostka główna audio, audio-wideo i nawigacji, moduł DVD
ATM	10 A	Przełącznik trybu sportowego, elektromagnes kluczyka
PDM 2	15A	Nieużywany
POWER CONNECTOR		BEZPIECZNIK – ROOM LP 15A, CLOCK 15A, AUDIO 1 15A, BCM 3 10A

Zobacz także: Hyundai Veracruz, ix55 (2011-2012) - skrzynka bezpieczników i przekaźników

Komora silnika

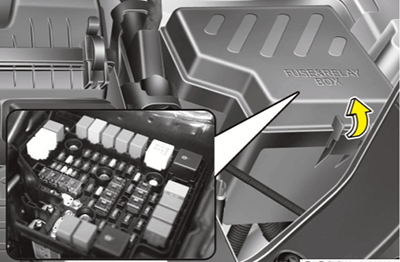

Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).

Hyundai Santa Fe CM (2010-2012) - skrzynka bezpieczników i przekaźników

Numer	Nazwa	Ampery [A]	Opis
	ALT	175A	ŁĄCZNIK BEZPIECZNIKOWY – BLR, B+ 2, P/WDW, ESC 1, ESC 2 BEZPIECZNIK – ODLADZANIE, RR HTD, A/CON, FR FOG, H/LP LO LH, H/LP LO RH
	BATT	30A	Gniazdo zasilania przyczepy
	IGN 1	40A	Wyłącznik zapłonu (ACC, IG 1)
	ESC 1	40A	Uniwersalne złącze kontrolne, moduł sterujący ESC
	CON FAN 2	50A	Przekaźnik wentylatora skraplacza (wysoki)
	ESC 2	20A	Moduł sterujący ESC
	BLR	40A	BEZPIECZNIK – BLOWER
	P/WDW	40A	Przekaźnik podnośnika szyb, BEZPIECZNIK – SAFETY PWR
	B+2	50A	BEZPIECZNIK – P/SEAT, TPMS, RR A/CON, S/WARMER, S/ROOF, PDM 2, P/AMP, AC INVERTER, DRL
	IGN 2	40A	Wyłącznik zapłonu (START, IG 2), przekaźnik rozruchu
	B+ 1	50A	BEZPIECZNIK – DR LOCK, HAZARD, ATM, PDM 1, STOP LP, POWER CONNECTOR (BCM 3, CLOCK ROOM LP, AUDIO 1)
	CON FAN 1	40A	Przekaźnik wentylatora skraplacza (niski)
	ECU MAIN	40A	Przekaźnik sterowania silnikiem
1	DEICER	15A	Przekaźnik odmrażacza przednich wycieraczek
2	RR HTD	30A	Przekaźnik tylnego odmgławiacza
3	–	–	–
4	H/LP LO RH	15A	Przekaźnik światła mijania po prawej stronie
5	HORN	15A	Przekaźnik klaksonu
6	H/LP LO LH	15A	Przekaźnik światła mijania po lewej stronie
7	H/LP HI IND	10 A	Zestaw wskaźników (światła drogowe IND.)
8	–	–	–
9	A/CON	10 A	Przekaźnik klimatyzacji
10	ATM	15A	AWD ECM, PCM (G4KE), przekaźnik lampy zapasowej
11	–	–	–
12	TAIL LP RH	10 A	Tylna lampa zespolona (ln)/(Out) prawa, lampa przednia prawa, lampa schowka na rękawiczki, oświetlenie
13	FR FOG	10 A	Przekaźnik przednich świateł przeciwmgłowych
14	SENSOR 3	15A	G4KE — Wtryskiwacz nr 1–4, zawór elektromagnetyczny sterowania oczyszczaniem pochłaniacza pochłaniacza G6DC — PCM. Zawór kontroli oleju nr 1/2 (wydech/wlot) Zawór elektromagnetyczny sterowania oczyszczaniem kanistra Zawór zamykający kanister, zmienny zawór kolektora dolotowego nr 1/2
15	TAIL LP LH	10 A	Lampa rejestracyjna, tylna lampa zespolona (IN) lewa, tylna lampa zespolona (OUT) lewa, lampa czołowa lewa
16	FUEL PUMP	15A	Przekaźnik pompy paliwa
17	FR WIPER	25A	Przekaźnik wycieraczek przednich, silnik wycieraczek przednich, przełącznik wielofunkcyjny (wycieraczki)
18	TCU	15A	PCM, czujnik akumulatora
19	ESC	10 A	Uniwersalne złącze kontrolne (G6DC), AWD ECM, moduł sterujący ESC, czujnik odchylenia kierunkowego, wyłącznik świateł stopu (G6DC)
20	COOLING	10 A	Przekaźnik wentylatora skraplacza (G6DC)
21	B/UP LP	10 A	Przekaźnik lampy zapasowej, przełącznik lampy zapasowej (G4KE)
22	H/LP	10 A	Przekaźnik niskiego poziomu świateł przednich (LH/RH), przekaźnik przednich świateł przeciwmgielnych, przekaźnik wysokich świateł przednich
23	ECU	10 A	PCM, alternator (G6DC), przełącznik zakresu skrzyni biegów
24	H/LP HI	20A	Wysoki przekaźnik reflektora
25	SENSOR 1	10 A	G4KE — wyłącznik światła stopu, moduł immobilizera, przekaźnik A/CON, przekaźnik pompy paliwa, przekaźnik wentylatora skraplacza (niski/wysoki), czujnik położenia wału korbowego, zawór kontroli oleju nr 1/2, czujnik położenia wałka rozrządu nr 1/2, czujnik tlenu ( Góra), zawór zmiennego kolektora dolotowego G6DC – PCM. Przekaźnik A/CON, przekaźnik pompy paliwa, wtryskiwacz #1~#6, moduł immobilizera
26	SENSOR 2	15A	G4KE — PCM, czujnik tlenu (w dół) G6DC — PCM. Czujnik tlenu #1~#4, siłownik ruchu o zmiennym ładunku
27	IGN COIL	20A	G4KE — Skraplacz, cewka zapłonowa nr 1–4 G6DC — Skraplacz nr 1/2, cewka zapłonowa nr 1~#6
28	SPARE	10 A	–
29	SPARE	15A	–
30	SPARE	20A	–
31	SPARE	25A	–
32	SPARE	30A	–
