Hyundai Santa Fe (2021-2022) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 9 lipca, 2022
Hyundai Santa Fe (2021-2022) - skrzynka bezpieczników i przekaźników

Schemat skrzynek bezpieczników i przekaźników – Hyundai Santa Fe

Dotyczy pojazdów produkowanych w latach:

2021, 2022.

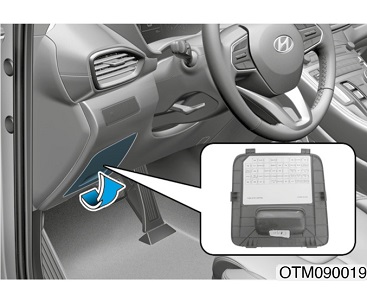

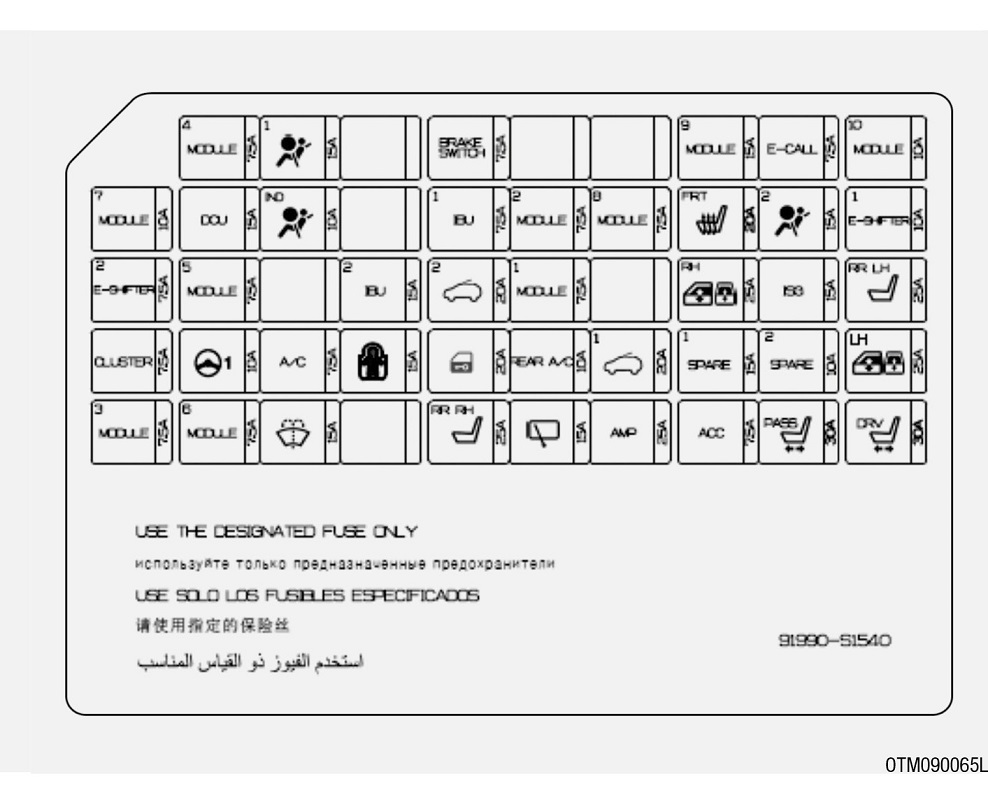

Skrzynka bezpieczników pod deską rozdzielczą

Hyundai Santa Fe (2021-2022) - skrzynka bezpieczników i przekaźników

Hyundai Santa Fe (2021-2022) - skrzynka bezpieczników i przekaźników

Nazwa

Symbol

Ampery [A]

Opis

MODULE 4

7,5 A

Włącznik świateł stopu, złącze diagnostyczne (DLC), moduł sterowania drzwiami kierowcy

AIR BAG 1

15 A

Moduł sterowania układem SRS-Airbag

BRAKE SWITCH

7,5 A

Jednostka IBU, włącznik świateł stopu

MODULE 9

15 A

System audio, jednostka systemu audio, wideo i nawigacji (AVN), zestaw wskaźników, przetwornica DC-DC niskiego napięcia, moduł sterowania układem klimatyzacji przednim, wyświetlacz przezierny, czujniku układu ROA, moduł sterowania pamięcią ustawień, jednostka klapy bagażnika sterowanej elektrycznie, moduł sterowania drzwiami kierowcy, moduł sterowania układem klimatyzacji tylnym, lusterko elektryczne sterowane elektrycznie po stronie kierowcy/pasażera

E-CALL

7,5 A

Jednostka systemu e-Call

MODULE 10

10 A

Moduł sterowania układem BCW L/P, ładowarka bezprzewodowa przednia

MODULE 7

10 A

Lampa przednia L/P

DCU

15 A

Moduł sterowania dozowaniem (DCU)

AIR BAG IND.

10 A

Zestaw wskaźników

IBU 1

7,5 A

Jednostka IBU

MODULE 2

7,5 A

Gniazdo falownika prądu przemiennego, falownik prądu przemiennego, podgrzewanie foteli tylnych L/P, moduł sterowania podgrzewaniem foteli przednich, moduł sterowania wentylacją foteli przednich

MODULE 8

7,5 A

Klamka zewnętrzna po stronie kierowcy i pasażera (w wersjach z inteligentnym kluczykiem), włącznik świateł awaryjnych, lusterko zewnętrzne sterowane elektrycznie po stronie kierowcy/pasażera, przełącznik trybu Sport, złącze diagnostyczne (DLC), czujniki układu ROA, czujnik deszczu, moduł sterowania lampkami oświetlenia nastrojowego, lampki oświetlenia nastrojowego, lampki oświetlenia nastrojowego nr 1/nr 2

S/HEATER FRT

20 A

Moduł sterowania wentylacją foteli przednich, moduł sterowania podgrzewaniem foteli przednich

Nazwa

Symbol

Ampery [A]

Opis

AIR BAG 2

15 A

Moduł sterowania układem SRS-Airbag

E-SHIFTER 1

10 A

Elektroniczny przełącznik trybów skrzyni biegów

E-SHIFTER 2

7,5 A

Elektroniczny przełącznik trybów skrzyni biegów

MODULE 5

7,5 A

Przełączniki w desce rozdzielczej, przełączniki w konsoli górnej, czujnik ciśnienia paliwa, jednostka monitora widoku wokół pojazdu, czujnik kąta obrotu kierownicy, jednostka IBU, moduł sterowania układem PCA, przełączniki w konsoli, moduł sterowania układem LDW, ładowarka bezprzewodowa przednia, moduł sterowania napędem 4WD, przełącznik trybu Sport

IBU 2

15 A

Jednostka IBU, stacyjka

SUNROOF 2

20 A

Okno dachowe

MODULE 1

7,5 A

Jednostka IBU

P/WDW RH

10 A

Moduł bezpiecznego sterowania szybą w drzwiach kierowcy/pasażera, przełącznik sterowania szybą pasażera, moduł bezpiecznego sterowania szybą w drzwiach prawych tylnych, przełącznik sterowania szybą w drzwiach prawych tylnych

ISG

15 A

Przetwornica DC-DC niskiego napięcia (ze wzmacniaczem), zestaw wskaźników, jednostka systemu audio-wideo i nawigacji (AVN), system audio, wyświetlacz przezierny, moduł sterowania układem klimatyzacji przednim

RR S/HEATER LH

25 A

Podgrzewanie fotela tylnego L

CLUSTER

7,5 A

Zestaw wskaźników, wyświetlacz przezierny

MDPS

10 A

Jednostka układu MDPS

A/CON

7,5 A

Skrzynka B/P przy silniku (RLY. 4-2, RLY. 6, RLY. 9), moduł sterowania układem klimatyzacji przednim

CHILD LOCK

15 A

Skrzynka przekaźników ICM (przekaźnik zablokowania/odblokowania dodatkowej blokady drzwi tylnych)

DOOR LOCK

20 A

Przekaźnik zablokowania drzwi, przekaźnik odblokowania drzwi, przekaźnik klapy bagażnika, przekaźnik podwójnej blokady
Zobacz także:  Hyundai Santa Fe (2019-2020) - skrzynka bezpieczników i przekaźników

Nazwa

Symbol

Ampery [A]

Opis

REAR A/CON

10 A

Moduł sterowania układem klimatyzacji tylnym, silnik dmuchawy tylnej, moduł sterowania układem klimatyzacji przednim

SUNROOF 1

20 A

Okno dachowe

P/WDW LH

25 A

Moduł bezpiecznego sterowania szybą w drzwiach kierowcy/pasażera, przełącznik sterowania szybą pasażera, moduł bezpiecznego sterowania szybą w drzwiach lewych tylnych, przełącznik sterowania szybą w drzwiach lewych tylnych

MODULE 3

7,5 A

Jednostka IBU

MODULE 6

7,5 A

System audio, jednostka główna systemu audio, wideo i nawigacji (AVN), klawiatura systemu audio, wideo i nawigacji (AVN), moduł sterowania układem klimatyzacji przednim, przełączniki w dolnej lewej części deski rozdzielczej, wzmacniacz, ładowarka bezprzewodowa przednia, jednostka systemu e-Call, przetwornica DC-DC niskiego napięcia, lusterko elektrochromatyczne, podgrzewanie fotela tylnego L/P, moduł sterowania pamięcią ustawień, moduł sterowania dozowaniem (DCU), moduł sterowania podgrzewaniem foteli przednich, moduł sterowania wentylacją foteli przednich

WASHER

15 A

Przełącznik wielofunkcyjny

RR S/HEATER RH

25 A

Podgrzewanie fotela tylnego P

WIPER RR

15 A

Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej

AMP

25 A

Wzmacniacz, przetwornica DC-DC niskiego napięcia (wzmacniacz)

ACC

7,5 A

Jednostka systemu e-Call, jednostka monitora widoku wokół pojazdu, moduł sterowania układem PCA, klawiatura systemu audio, wideo i nawigacji (AVN), jednostka IBU, przetwornica DC-DC niskiego napięcia, jednostka główna systemu audio, wideo i nawigacji (AVN), ładowarka USB przednia, ładowarka USB tylna L/P, wzmacniacz, złącze ładowarki USB P w bagażniku

P/SEAT PASS

30 A

Przełączniki elektryczne regulacji ustawienia fotela pasażera, przekaźnik składania fotela

P/SEAT DRV

30 A

Moduł sterowania układem pamięci ustawień (IMS), ręczny przełącznik regulacji ustawienia fotela kierowcy

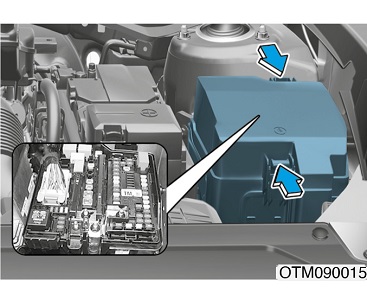

Skrzynka bezpieczników i przekaźników w przedziale silnika

Hyundai Santa Fe (2021-2022) - skrzynka bezpieczników i przekaźników

Hyundai Santa Fe (2021-2022) - skrzynka bezpieczników i przekaźników

Rodzaj

Nazwa

Symbol

Ampery [A]

Opis

BEZPIECZNIK WYSOKO-
PRĄDOWY 1 (10-stykowy)

C/FAN 1

80 A

[D4HE] Sterownik wentylatora chłodnicy

C/FAN 2

60 A

Sterownik wentylatora chłodnicy

B+4

50 A

Skrzynka B/P ICU (bezpiecznik – F16, F17, F27, F36, F46)

B+2

50 A

Skrzynka B/P ICU (IPS 8 SPOC+, IPS 11, IPS 13, IPS 14, IPS 15)

B+3

50 A

Skrzynka B/P ICU (bezpiecznik – F20, F29, F39, F48, F49)

ABS 1

40 A

Moduł sterowania układem ESC

BLOWER

40 A

RLY. 9 (przekaźnik dmuchawy)

IG2

40 A

RLY. 7 (przekaźnik rozrusznika), skrzynka B/P PCB (przekaźnik modułu PDM (stan IG2))

ABS 2

30 A

Moduł sterowania układem ESC

BEZPIECZNIK WYSOKO-
PRĄDOWY 2 (10-stykowy)

MDPS

100 A

Jednostka układu MDPS

GLOW

80 A

Moduł sterowania świecami żarowymi (GCU)

ABS 3

60 A

Moduł sterowania układem ESC

B+6

60 A

Skrzynka B/P PCB (+ akum.)

DCT

60 A

Moduł TCM

DCU 1

50 A

Skrzynka B/P PCB (przekaźnik modułu DCU)

RR HTD

40 A

RLY. 1 (przekaźnik ogrzewania szyby tylnej)

INVERTER

40 A

Moduł falownika prądu przemiennego

E-SHIFTER 1

40 A

Moduł SCU
Zobacz także:  Hyundai Accent LC (2000-2006) - skrzynka bezpieczników i przekaźników

Rodzaj

Nazwa

Symbol

Ampery [A]

Opis

BEZPIECZNIK

HTD MIRR

10 A

RLY. 1 (przekaźnik ogrzewania szyby tylnej), lusterko zewnętrzne kierowcy/pasażera, moduł sterowania układem klimatyzacji przednim

DCU 4

15 A

Moduł sterowania dozowaniem (DCU), skrzynka B/P PCB (przekaźnik modułu DCU)

DCU 3

20 A

Moduł sterowania dozowaniem (DCU), skrzynka B/P PCB (przekaźnik modułu DCU)

DCU 2

20 A

Moduł sterowania dozowaniem (DCU), skrzynka B/P PCB (przekaźnik modułu DCU)

A/CON 2

10 A

RLY. 9 (przekaźnik dmuchawy), moduł sterowania układem klimatyzacji przednim

B+5

50 A

Skrzynka B/P ICU (bezpiecznik – F4, F14, F23, F24, F33, F34, F44)

EOP

60 A

Elektryczna pompa oleju

B+1

50 A

Skrzynka B/P ICU (IPS 1 SPOC+, IPS 2, IPS 3, IPS 4, IPS 5, IPS 6, IPS 7, przekaźnik krótko-/długotrwałego obciążenia zamka)

PTC HEATER 1

50 A

[DSL] RLY. 4-1 (przekaźnik nr 1 nagrzewnicy PTC)

[GSL] RLY. 4-2 (przekaźnik nagrzewnicy PTC)

PTC HEATER 2

50 A

[DSL] RLY. 6 (przekaźnik nr 2 nagrzewnicy PTC)

POWER TAIL GATE

30 A

Jednostka klapy bagażnika sterowanej elektrycznie

FUEL PUMP

20 A

RLY. 5 (przekaźnik pompy paliwa)

Rodzaj

Nazwa

Symbol

Ampery [A]

Opis

BEZPIECZNIK

AMS

10 A

Czujnik stanu akumulatora

4WD

20 A

Moduł sterowania napędem 4WD

E-SHIFTER 2

10 A

Moduł SCU

TRAILER 2

15 A

Moduł przyczepy

TRAILER 3

15 A

Moduł przyczepy

B/A HORN

15 A

RLY. 3 (przekaźnik syreny autoalarmu)

TRAILER 1

30 A

Moduł przyczepy

FUEL FILLTER

40 A

RLY. 8 (przekaźnik podgrzewacza filtra paliwa)
Zobacz także:  Hyundai Tucson LM (2010-2015) - skrzynka bezpieczników i przekaźników

Skrzynka bezpieczników i przekaźników w przedziale silnika (skrzynka PCB)

Nazwa

Symbol

Ampery [A]

Opis

IG1

40 A

Przekaźnik modułu PDM (stan IG1)

TCU2

10 A

Moduł TCM

SENSOR3

20 A

[D4HE] Czujnik tlenków azotu (NOx) przedni

[G4KM] Wtryskiwacz nr 2, nr 4

[G6DU] Sonda lambda (HO2S) nr 1 i 2

SENSOR9

20 A

[D4HE] Zawór regulacyjny ciśnienia w szynie paliwowej

[G6DU] Moduł PCM

SENSOR1

10 A

[D4HE] Skrzynka B/P przy silniku (RLY. 4-1), zawór pompy oleju, elektryczny siłownik turbosprężarki VGT

[G4KM] Wtryskiwacz nr 1, nr 3

[G6DU] Sonda lambda (HO2S) nr 3 i 4

ECU3

10 A

Moduł ECM/PCM

SENSOR6

10 A

Moduł sterowania świecami żarowymi (GCU)

POWER OUTLET1

20 A

Gniazdo zasilania w bagażniku

WIPER2

10 A

Jednostka IBU, moduł ECM/PCM

HORN

15 A

Przekaźnik sygnalizatora dźwiękowego

ABS4

10 A

Moduł sterowania układem ESC

ECU2

20 A

Moduł ECM/PCM

SENSOR10

20 A

[D4HE] Zawór odmierzający paliwo

[G6DU] Moduł PCM

SENSOR2

10 A

[D4HE] Czujnik poziomu oleju, odpowietrznik nagrzewnicy PTC, włącznik świateł stopu, sterownik wentylatora chłodnicy, elektroniczny zawór termostatyczny, sonda lambda nr 1 i 2

[G4KM] zawór elektromagnetyczny sterowania zmiennym kolektorem dolotowym (VIS), elektroniczny zawór termostatyczny, sterownik wentylatora chłodnicy, zawór sterowania przepływem oleju (zawory dolotowe/wylotowe), zawór elektromagnetyczny układu zapobiegania emisji par paliwa (PCSV)

[G6DU] zawór elektromagnetyczny sterowania zmiennym kolektorem dolotowym (VIS), sonda lambda
nr 1, 2, 3, i 4, włącznik świateł stopu, sterownik wentylatora chłodnicy, zawór elektromagnetyczny układu zapobiegania emisji par paliwa (PCSV), zawór elektromagnetyczny pompy oleju o zmiennym wydatku

SENSOR4

15 A

[D4HE] Zawór elektromagnetyczny obejścia chłodnicy układu EGR

[G4KM] Sonda lambda (przednia/tylna)

[G6DU] Wtryskiwacz nr 1, 2, 3, 4, 5, 6

SENSOR5

10 A

[D4HE] Skrzynka B/P przy silniku (RLY. 5, RLY. 8)

[G4KM] Skrzynka B/P przy silniku (RLY. 5)

[G6DU] Skrzynka B/P przy silniku (RLY. 5)

SENSOR11

20 A

[D4HE] Czujnik cząstek stałych (PM), czujnik tlenków azotu (NOx) tylny

IGN COIL

20 A

[G4KM] Cewka zapłonowa nr 1, 2, 3, 4

[G6DU] Cewka zapłonowa nr 1, 2, 3, 4, 5, 6

ACC

20 A

Skrzynka B/P ICU (bezpiecznik – F47)

POWER OUTLET2

20 A

Przednie gniazdo zasilania

WIPER1

30 A

Silnik wycieraczek przednich, przekaźnik niskiej prędkości wycieraczek przednich

E-SHIFTER3

10 A

Moduł SCU

FCA

10 A

Radar przedni

ECU1

15 A

Moduł ECM/PCM

A/C1

10 A

Przekaźnik ukł. klimatyzacji

RR HTD2

10 A

Skrzynka B/P przy silniku (RLY. 1)

UIP

10 A

Skrzynka przekaźników ICM (przekaźnik zablokowania/odblokowania dodatkowej blokady drzwi tylnych)
