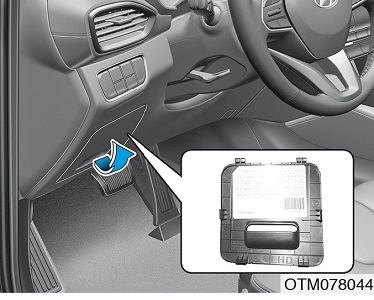

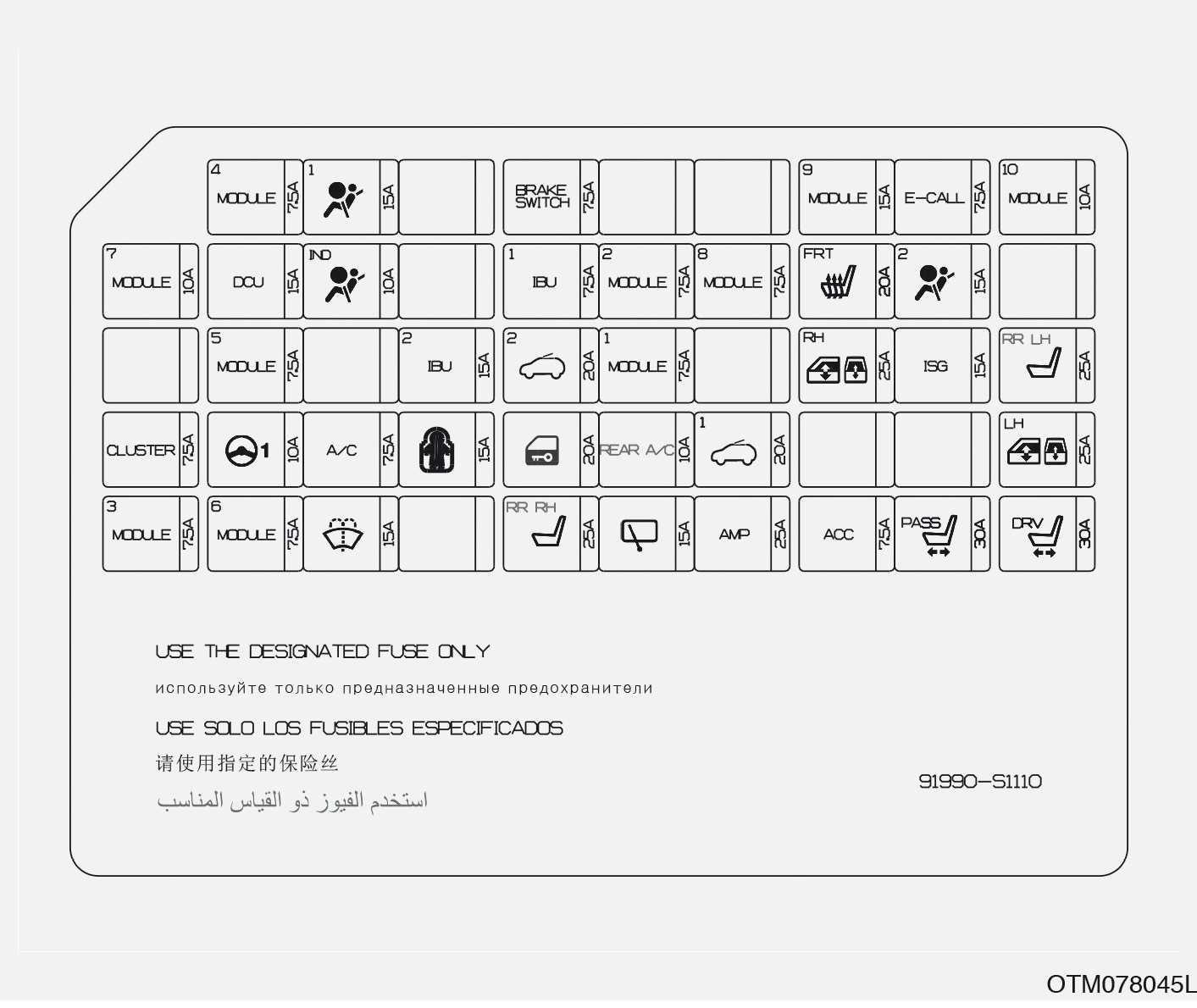

MODULE 4

7,5 A

Światła stopu, światła dynamicznego doświetlania zakrętów, moduł przełączników w drzwiach kierowcy

AIR BAG 1

15 A

Moduł sterowania układem SRS-Airbag

BRAKE SWITCH

7,5 A

Moduł IBU, włącznik świateł stopu

MODULE 9

15 A

System audio, jednostka główna systemu audio-wideo i nawigacji (AVN), zestaw wskaźników, przetwornica DC-DC niskiego napięcia (system audio/wzmacniacz), moduł sterowania układem klimatyzacji, wyświetlacz przezierny, czujnik aut. włącznika świateł i czujnik nasłonecznienia, czujnik deszczu, układ ROA, moduł pamięci ustawień, moduł przełączników w drzwiach kierowcy, lusterka zewnętrzne sterowane elektrycznie kierowcy/pasażera, moduł klapy bagażnika sterowanej elektrycznie

E-CALL

7,5 A

Moduł eCall systemu MTS

MODULE 10

10 A

Złącze diagnostyczne (DLC), jednostka ostrzegania układu monitorowania „martwego pola” i ostrzegania o zderzeniu (BCW) L/P, przednia ładowarka bezprzewodowa, moduł sterowania tylnym układem klimatyzacji

MODULE 7

10 A

Moduł sterowania układem automatycznego poziomowania świateł przednich, światła przednie L/P

DCU

15 A

Moduł sterowania dozowaniem (DCU)

AIR BAG IND.

10 A

Moduł sterowania układem klimatyzacji, zestaw wskaźników

IBU 1

7,5 A

Moduł IBU

MODULE 2

7,5 A

Monitor widoku wokół pojazdu, gniazdo falownika prądu przemiennego, falownik prądu przemiennego, podgrzewanie foteli tylnych L/P, moduł sterowania wentylacją foteli przednich, moduł sterowania podgrzewaniem foteli przednich

MODULE 8

7,5 A

Włącznik świateł awaryjnych, blokada elektromagnetyczna kluczyka

S/HEATER FRT

20 A

Moduł sterowania wentylacją foteli przednich, moduł sterowania podgrzewaniem foteli przednich

AIR BAG 2

15 A

Moduł sterowania układem SRS-Airbag

MODULE 5

7,5 A

Czujnik kąta obrotu kierownicy, moduł sterowania układem LDW, moduł przełączników w desce rozdzielczej, moduł IBU, moduł sterowania układem wspomagania parkowania równoległego, czujnik ciśnienia paliwa, przełączniki w konsoli, wskaźnik położeń selektora aut. skrzyni biegów, moduł sterowania napędem 4×4, włącznik trybu sportowego

IBU 2

15 A

Moduł IBU, stacyjka

SUNROOF 2

20 A

Panoramiczne okno dachowe

MODULE 1

7,5 A

Moduł IBU

P/WDW RH

10 A

Moduł bezpiecznego sterowania szybą w drzwiach kierowcy/pasażera, przełącznik sterowania szybą pasażera, moduł bezpiecznego sterowania szybą w drzwiach prawych tylnych, przełącznik sterowania szybą w drzwiach prawych tylnych

ISG

15 A

Przetwornica DC-DC niskiego napięcia (wzmacniacz), zestaw wskaźników, jednostka główna systemu audio-wideo i nawigacji (AVN), zestaw wskaźników, moduł sterowania układem klimatyzacji

RR S/HEATER LH

25 A

Podgrzewanie fotela tylnego L

CLUSTER

7,5 A

Zestaw wskaźników, wyświetlacz przezierny

MDPS

10 A

Jednostka układu MDPS

A/CON

7,5 A

Skrzynka B/P przy silniku (RLY. 4), dodatkowa skrzynka B/P (RLY. 1, 2, 3)

CHILD LOCK

15 A

Skrzynka przekaźników ICM (przekaźnik zablokowania/odblokowania dodatkowej blokady drzwi tylnych)

DOOR LOCK

20 A

Przekaźnik zablokowania drzwi, przekaźnik odblokowania drzwi, przekaźnik klapy bagażnika, przekaźnik podwójnej blokady

REAR A/CON

10 A

Moduł sterowania układem klimatyzacji tylnym, silnik dmuchawy tylnej, moduł sterowania układem klimatyzacji

SUNROOF 1

20 A

Panoramiczne okno dachowe

P/WDW LH

25 A

Moduł bezpiecznego sterowania szybą w drzwiach kierowcy/pasażera, przełącznik sterowania szybą pasażera, moduł bezpiecznego sterowania szybą w drzwiach lewych tylnych, przełącznik sterowania szybą w drzwiach lewych tylnych

MODULE 3

7,5 A

Moduł IBU

MODULE 6

7,5 A

System audio, jednostka główna systemu audio-wideo i nawigacji (AVN), moduł sterowania układem klimatyzacji, moduł eCall systemu MTS, przetwornica DC-DC niskiego napięcia (system audio/wzmacniacz), lusterko elektrochromatyczne, środkowy dolny panel przełączników, moduł pamięci ustawień, podgrzewanie fotela tylnego L/P, wzmacniacz, moduł sterowania wentylacją foteli przednich, moduł sterowania podgrzewaniem foteli przednich

WASHER

15 A

Przełącznik wielofunkcyjny

RR S/HEATER RH

25 A

Podgrzewanie fotela tylnego P

WIPER RR

15 A

Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej

AMP

25 A

Wzmacniacz, przetwornica DC-DC niskiego napięcia (wzmacniacz)

ACC

7,5 A

Moduł eCall systemu MTS, monitor widoku wokół pojazdu, wzmacniacz, moduł IBU, przednia ładowarka bezprzewodowa, przetwornica DC-DC niskiego napięcia (system audio/wzmacniacz), jednostka główna systemu audio-wideo i nawigacji (AVN), przednia ładowarka USB, tylna ładowarka USB L/P

P/SEAT PASS

30 A

Przełączniki elektryczne regulacji ustawienia fotela pasażera, przekaźnik składania fotela

P/SEAT DRV

30 A

Moduł sterowania układem pamięci ustawień (IMS), ręczny przełącznik regulacji ustawienia fotela kierowcy

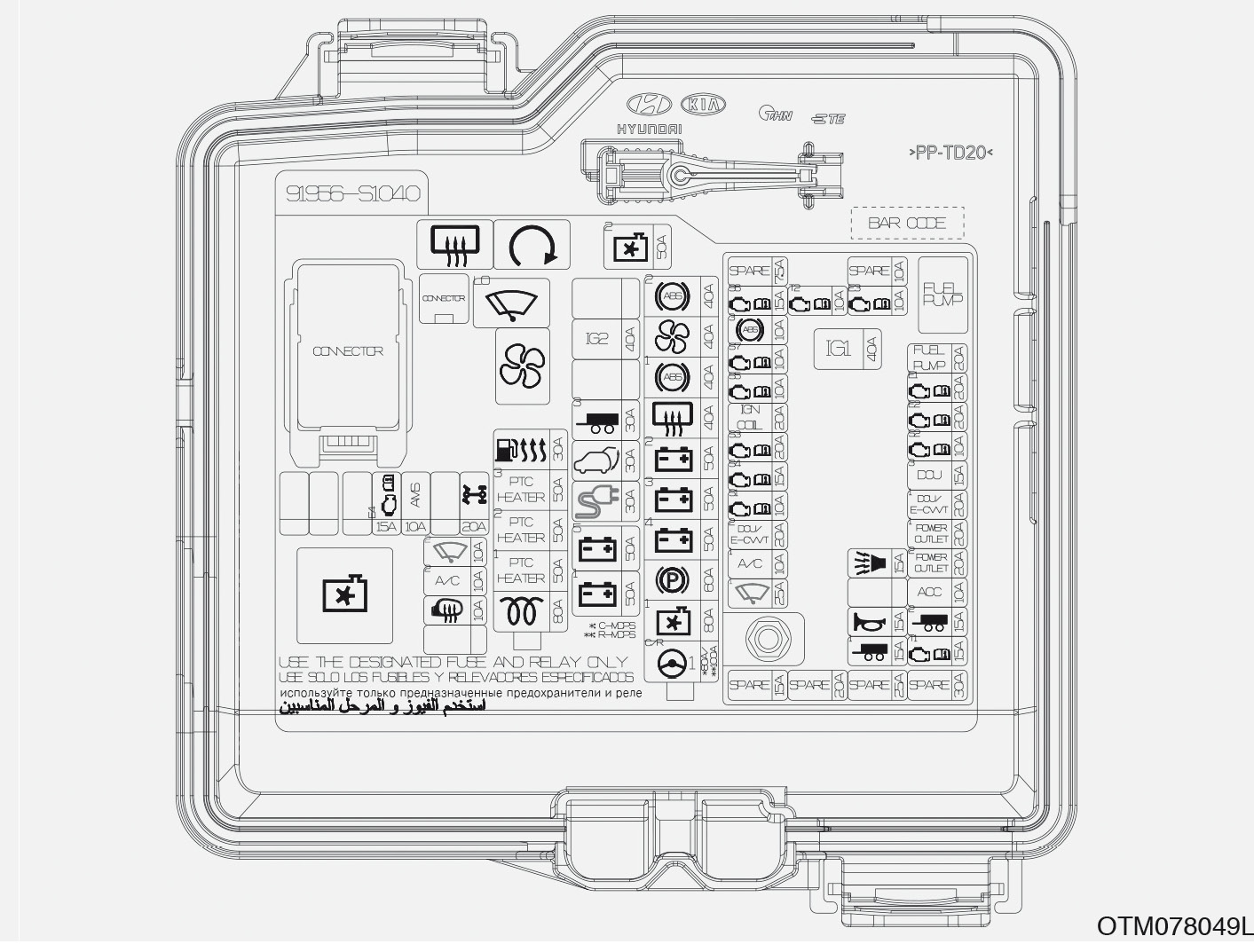

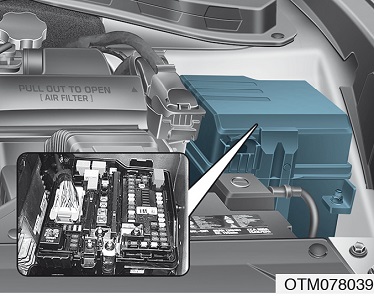

MDPS

80 A/100 A

Jednostka układu MDPS

C/FAN 1

80 A

[D4HA/D4HB/G4KJ] Sterownik wentylatora chłodnicy

EPB

60 A

Moduł sterowania układem ESC

B+4

50 A

Skrzynka B/P ICU (bezpiecznik – F16, F17, F27, F36, F46)

B+3

50 A

Skrzynka B/P ICU (bezpiecznik – F29, F39, F48, F49)

B+2

50 A

Skrzynka B/P ICU (IPS 8, IPS 10, IPS 11, IPS 12, IPS 13, IPS 14, IPS 15)

RR HTD

40 A

RLY. 1 (przekaźnik ogrzewania szyby tylnej)

ABS 1

40 A

Moduł sterowania układem ABS, moduł sterowania układem ESC,
wielofunkcyjne złącze diagnostyczne

BLOWER

40 A

RLY. 4 (przekaźnik dmuchawy)

ABS 2

40 A

Moduł sterowania układem ABS, moduł sterowania układem ESC

GLOW

80 A

[D4HA/D4HB] Przekaźnik świec żarowych

PTC HEATER 1

50 A

Dodatkowa skrzynka B/P (RLY. 1)

PTC HEATER 2

50 A

Dodatkowa skrzynka B/P (RLY. 2)

PTC HEATER 3

50 A

Dodatkowa skrzynka B/P (RLY. 3)

FUEL FILLTER

30 A

Dodatkowa skrzynka B/P (RLY. 4)

B+1

50 A

Skrzynka B/P ICU (IPS 1, IPS 2, IPS 3, IPS 4, IPS 5, IPS 6, IPS 7, przekaźnik krótko-/długotrwałego obciążenia zamka)

B+5

50 A

Skrzynka B/P ICU (bezpiecznik – F4, F14, F23, F24, F33, F34, F44)

INVERTER

30 A

Jednostka falownika prądu przemiennego

POWER TAIL GATE

30 A

Moduł klapy bagażnika sterowanej elektrycznie

TRAILER 3

30 A

Światła przyczepy

IG2

40 A

RLY. 2 (przekaźnik rozrusznika), skrzynka B/P ICU (bezpiecznik – F15, F25, F32, F35, F42, F45)

C/FAN 2

50 A

RLY. 5 (przekaźnik wentylatora chłodnicy)

HTD MIRR

10 A

Lusterka zewnętrzne sterowane elektrycznie kierowcy/pasażera, moduł sterowania układem klimatyzacji

A/CON 2

10 A

Moduł sterowania układem klimatyzacji

WIPER 2

10 A

RLY. 3 (przekaźnik niskiego biegu wycieraczek)

ECU 4

15 A

Moduł ECM/PCM

AMS

10 A

Czujnik stanu akumulatora

4WD

20 A

Moduł sterowania napędem 4×4

SENSOR 6

15 A

[D4HA/D4HB] Przekaźnik świec żarowych

ABS 3

10 A

Wielofunkcyjne złącze diagnostyczne, moduł sterowania układem ABS, moduł sterowania układem ESC

SENSOR 7

10 A

Radar tempomatu inteligentnego

SENSOR 5

10 A

[D4HA/D4HB] Czujnik oleju, czujnik tlenków azotu (NOx) przedni/tylny, skrzynka B/P przy silniku (RLY.5)

[G4KJ] Zawór sterowania przepływem oleju układu rozrządu zaworów wylotowych, zawór elektromagnetyczny sterujący usuwaniem oparów paliwa z pochłaniacza (PCSV), zawór sterowania zmiennym kolektorem dolotowym, skrzynka B/P przy silniku (RLY.5)

[G4KE] Zawór nr 1 i nr 2 sterowania przepływem oleju układu rozrządu zaworów dolotowych/wylotowych, zawór elektromagnetyczny sterujący usuwaniem oparów paliwa z pochłaniacza (PCSV), zawór sterowania zmiennym kolektorem dolotowym, skrzynka B/P przy silniku (RLY.5)

[G6DC] Zawór nr 3 i nr 4 sterowania przepływem oleju układu rozrządu zaworów wylotowych, skrzynka B/P przy silniku (RLY.5)

IGNITION COIL

20 A

[D4HA/D4HB] Zawór regulacyjny ciśnienia paliwa (FPRV)

[G4KJ] Cewka zapłonowa nr 1, 2, 3, 4

[G4KE] Cewka zapłonowa nr 1, 2, 3, 4, kondensator

[G6DC] Cewka zapłonowa nr 1, 2, 3, 4, 5, 6, kondensator nr 1 i nr 2

SENSOR 3

20 A

[D4HA/D4HB] Zawór regulacyjny ciśnienia w szynie paliwowej (RPRV)

[G6DC] Moduł PCM

SENSOR 4

15 A

[D4HA/D4HB] Elektroniczny siłownik VGR, sonda lambda nr 1 i nr 2, czujnik cząstek stałych (PM), sterownik wentylatora chłodnicy

[G4KJ] Sterownik wentylatora chłodnicy

[G4KE] Moduł PCM

[G6DC] Nieużywany

SENSOR 1

10 A

[D4HA/D4HB/G4KJ/G4KE] Przekaźnik pompy paliwa

[G6DC] Przekaźnik pompy paliwa, wtryskiwacz nr 1, 2, 3, 4, 5, 6

DCU 2

20 A

[D4HA/D4HB] Moduł sterowania dozowaniem

A/CON 1

10 A

[D4HA/D4HB] Przekaźnik sprężarki układu klimatyzacji

WIPER FRT 1

25 A

Przekaźnik główny wycieraczek

TCU 2

10 A

[D4HA/D4HB/G6DC] Moduł TCM, przełącznik położeń selektora

ECU 3

10 A

Moduł ECM/PCM

B/A HORN

15 A

Przekaźnik syreny autoalarmu, przekaźnik sygnalizatora dźwiękowego

HORN

15 A

Przekaźnik sygnalizatora dźwiękowego

TRAILER 1

15 A

Światła przyczepy

FUEL PUMP

20 A

Przekaźnik pompy paliwa

ECU 1

20 A

Moduł ECM/PCM

ECU 2

20 A

[G4KE] Wtryskiwacz nr 1, 2, 3, 4

[G6DC] Moduł PCM

SENSOR 2

10 A

[D4HA/D4HB] Przekaźnik sprężarki układu klimatyzacji, dodatkowa skrzynka B/P (RLY. 1/4), masowy przepływomierz powietrza (MAFS), zawór elektromagnetyczny obejścia chłodnicy recyrkulowanych spalin (EGR), zawór pompy oleju, czujnik położenia wału korbowego (CKPS)

[G4KJ] Czujnik poziomu oleju, sonda lambda (przednia/tylna)

[G4KE] Czujnik poziomu oleju, sonda lambda (przednia/tylna), czujnik nr 1 i nr 2 położenia wałka rozrządu (zaworów dolotowych/wylotowych)

[G6DC] Zawór nr 1 i nr 2 sterowania zmiennym kolektorem dolotowym, zawór elektromagnetyczny sterujący usuwaniem oparów paliwa z pochłaniacza (PCSV), zawór nr 1 i nr 2 sterujący przepływem oleju układu rozrządu zaworów dolotowych, sonda lambda nr 1, 2, 3, 4

DCU 3

15 A

[D4HA/D4HB] Moduł sterowania dozowaniem

DCU 1

20 A

[D4HA/D4HB] Moduł sterowania dozowaniem

POWER OUTLET 1

20 A

Tylne gniazdo zasilania

POWER OUTLET 2

20 A

Przednie gniazdo zasilania

ACC

10 A

Skrzynka B/P ICU (bezpiecznik – F47)

TRAILER 2

15 A

Światła przyczepy

TCU 1

15 A

[D4HA/D4HB/G6DC] Moduł TCM

[G4KJ/G4KE] Moduł PCM

IG 1

40 A

Przekaźnik modułu PDM (stan IG1)

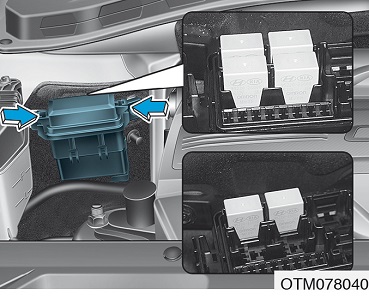

RLY. 1 (przekaźnik nr 1 nagrzewnicy PTC)

MICRO PLUG

RLY. 2 (przekaźnik nr 2 nagrzewnicy PTC)

MICRO PLUG

RLY. 3 (przekaźnik nr 3 nagrzewnicy PTC)

MICRO PLUG

RLY. 4 (przekaźnik podgrzewacza filtra paliwa)

MICRO PLUG
