Hyundai Santa Cruz (2022) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
16 stycznia, 2023

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Hyundai Santa Cruz

Dotyczy pojazdów wyprodukowanych w latach:

2022.

Układ elektryczny pojazdu jest chroniony przed uszkodzeniami spowodowanymi przeciążeniem elektrycznym za pomocą bezpieczników. Ten pojazd jest wyposażony w 2 panele bezpieczników, jeden znajduje się we wsporniku panelu po stronie kierowcy, a drugi w komorze silnika.

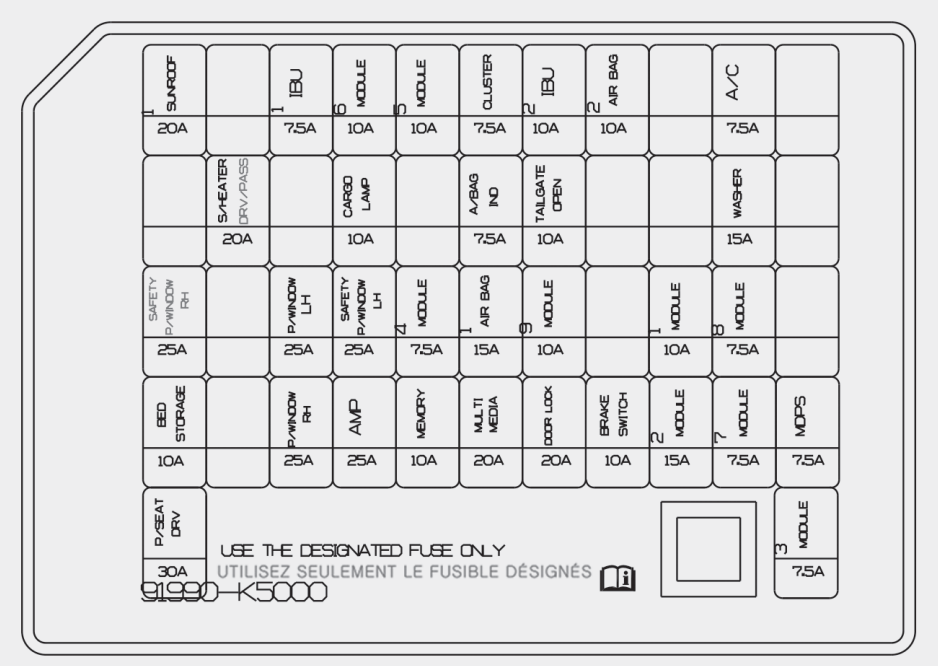

Schemat skrzynki bezpieczników tablicy rozdzielczej

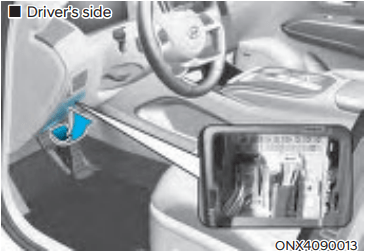

Skrzynka bezpieczników znajduje się we wsporniku panelu bocznego po stronie kierowcy. Sprawdź etykietę na wewnętrznej stronie pokrywy panelu bezpieczników, aby zlokalizować podejrzewaną lokalizację bezpiecznika.

Nazwa	Ampery [A]	Opis
SUNROOF 1	20A	Sterownik silnika szyberdachu
IBU 1	7,5A	IBU
M0DULE 6	10 A	Przełącznik konsoli, przełącznik górnej konsoli, wskaźnik dźwigni zmiany biegów A/T
M0DULE 5	10 A	AMP, przełącznik sterowania klimatyzacją, moduł sterowania klimatyzacją, lusterko elektrochromowe, złącze łącza danych, jednostka główna audio, A/V i nawigacji, przednia ładowarka bezprzewodowa, moduł sterujący przedniego siedzenia wentylacyjnego, moduł sterujący podgrzewania przednich siedzeń
CLUSTER	7,5A	Zestaw wskaźników
IBU 2	10 A	IBU, wyłącznik zapłonu, IAU, jednostka BLE
AIRBAG 2	10 A	Moduł sterujący SRS
A/C	7,5A	Moduł sterowania klimatyzacji, przełącznik sterowania klimatyzacji, blok przyłączeniowy E/R (przekaźnik nagrzewnicy PTC)
S/HEATER DRV/PASS	20A	Moduł sterujący przedniego siedzenia wentylacyjnego, moduł sterujący podgrzewania przedniego siedzenia
CARGO LP	10 A	Wysoko montowana lampa stop, boczna lampka nocna po lewej i prawej stronie
A/BAG IND	7,5A	Zestaw wskaźników, lampka konsoli sufitowej
TAILGATE OPEN	10 A	Przekaźnik tylnej klapy
WASHER	15A	Przełącznik wielofunkcyjny
SAFETY P/WINDOW RH	25A	Moduł podnośnika szyby bezpieczeństwa pasażera
P/WINDOW LH	25A	Główny wyłącznik szyby
SAFETY P/WINDOW LH	25A	Moduł okna elektrycznego bezpieczeństwa kierowcy
M0DULE 4	7,5A	Wielofunkcyjna kamera przednia, przełącznik Crash Pad, WD ECM, zintegrowany moduł wspomagania parkowania
AIRBAG 1	15A	Moduł sterujący SRS, czujnik wykrywania obecności pasażera
M0DULE 9	10 A	Przełącznik świateł awaryjnych, elektromagnes kluczyka, przełącznik Crash Pad, złącze łącza danych, czujnik deszczu, inteligentny kluczyk kierowcy/pasażera na zewnątrz uchwytu, przełącznik trybu sportowego, blok przyłączeniowy E/R (przekaźnik E-CVVT)
M0DULE 1	10 A	IBU, IAU, jednostka główna audio, audio-wideo i nawigacji, klawiatura, zintegrowana jednostka wspomagania parkowania
M0DULE 8	7,5A	Moduł sterujący przedniego siedzenia wentylacyjnego, moduł falownika prądu przemiennego, moduł sterujący podgrzewania przednich siedzeń, gniazdo falownika prądu przemiennego
BED STORAGE	10 A	Przekaźnik przechowywania łóżka
P/WINDOW RH	25A	Główny wyłącznik podnośnika szyby, przełącznik podnośnika szyby pasażera
AMP	25A	AMP
MEMORY	10 A	Zestaw wskaźników, lampa nastrojowa drzwi kierowcy/pasażera, jednostka lampy nastrojowej, lampa nastrojowa Crash Pad, moduł sterowania klimatyzacją, przełącznik sterowania klimatyzacją
MULTIMEDIA	25A	Jednostka główna audio, audio-wideo i nawigacji
DOOR LOCK	20A	Środkowy przekaźnik zamka drzwi, środkowy przekaźnik odblokowania drzwi, dwuobrotowy przekaźnik odblokowania
BRAKE SWITCH	10 A	Przełącznik świateł stopu, IBU
MODULE 2	15A	Przednia ładowarka USB, tylna ładowarka USB
MODULE 7	7,5A	IBU, IAU
MDPS	7,5A	Jednostka MDPS
P/SEAT DRV	30A	Przełącznik fotela kierowcy, moduł fotela kierowcy
MODULE 3	7,5A	Przełącznik świateł stopu, IAU, przełącznik trybu sportowego (DCT)

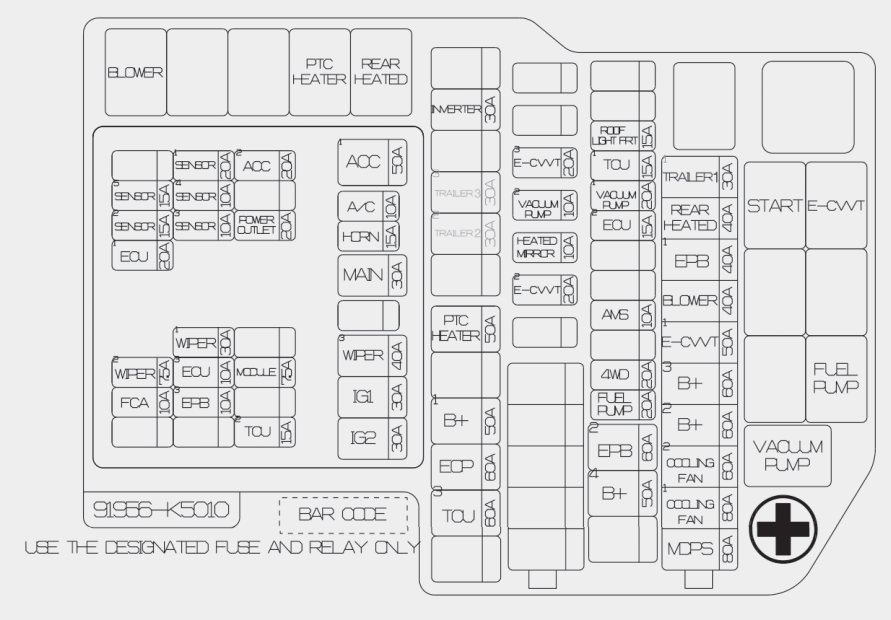

Schemat skrzynki bezpieczników komory silnika

Blok bezpieczników znajduje się w pobliżu akumulatora. Zdejmij pokrywę panelu bezpieczników, naciskając kurek i pociągając do góry.

Nazwa	Ampery [A]	Opis
MDPS	80A	Jednostka MDPS
COOLING FAN 1	80A	G4KP: Sterownik wentylatora chłodzącego
COOLING FAN 2	60A	G4KN: Sterownik wentylatora chłodzącego
B+2	60A	Blok przyłączeniowy ICU (IPS7, IPS8, IPS9, IPS10, IPS11, IPS12)
B+3	60A	Blok przyłączeniowy ICU (bezpiecznik – P/SEAT DRV, SAFETY P/ WINDOW RH, S/HEATER DRV/PASS, SUNROOF1, BED STORAGE, główny przekaźnik podnośnika szyby)
E-CVVT 1	50A	Blok przyłączeniowy E/R (przekaźnik E-CVVT)
BLOWER	40A	Blok przyłączeniowy E/R (przekaźnik dmuchawy)
EPB1	40A	Moduł ESC
REAR HEATED	40A	Blok przyłączeniowy E/R (tylny podgrzewany przekaźnik)
TRAILER 1	30A	G4KP: Złącze przyczepy
B+4	40A	Blok przyłączeniowy ICU (bezpiecznik – DOOR LOCK, SAFETY P/ WINDOW LH, TAILGATE OPEN, AMP, IBU2, AIR BAG2, CARGO LP, BRAKE SWITCH, MODULE9, przekaźnik długoterminowego zatrzasku obciążenia)
EPB 2	60A	Moduł ESC
FUEL PUMP	20A	Blok przyłączeniowy E/R (przekaźnik pompy paliwa)
4WD	20A	AWD ECM
TRAILER 2	30A	G4KN: sterownik przyczepy
AMS	10 A	Czujnik baterii
TRAILER 3	30A	G4KN: Złącze przyczepy
ECU2	15A	PCM/ECM
VACUUM PUMP 1	20A	G4KP: blok przyłączeniowy E/R (przekaźnik pompy próżniowej)
TCU1	15A	G4KN: PCM
ROOF LIGHT FRT	15A	Przełącznik światła akcesoriów
E-CVVT 2	20A	G4KP: ECM
HEATED MIRROR	10 A	Blok przyłączeniowy E/R (przekaźnik ogrzewania tylnego), lusterko zewnętrzne zasilania kierowcy/pasażera
VACUUM PUMP 2	10 A	G4KP: Moduł ESC
TCU 3	60A	G4KP: TCM
EOP	60A	G4KP: Elektroniczna pompa oleju
B+1	50A	Blok przyłączeniowy ICU (IPS1, IPS3, IPS4, IPS5, IPS6,)
PTC HEATER	50A	Blok przyłączeniowy E/R (przekaźnik grzałki PTC)
INVERTER	30A	Moduł falownika AC
ACC1	50A	Przekaźnik ACC
MAIN	60A	Główny przekaźnik
WIPER 3	40A	Przekaźnik przedniej wycieraczki
IG1	60A	Przekaźnik IG1
IG2	60A	Przekaźnik IG2, blok przyłączeniowy E/R (przekaźnik rozruchu)
SENSOR 1	20A	Cewka zapłonowa nr 1/#2/#3/#4
ACC2	20A	Blok przyłączeniowy ICU (bezpiecznik — MODULE1, MODULE2)
SENSOR 5	15A	Wtryskiwacz nr 1/nr 2/nr 3/nr 4 (MPI)
SENSOR 4	10 A	Blok przyłączeniowy E/R (przekaźnik pompy paliwa)
SENSOR 2	15A	Czujnik tlenu (góra), czujnik tlenu (dół)
SENSOR 3	10 A	Przekaźnik sprężarki układu klimatyzacji, zawór kontroli oleju (wydech), elektrozawór ważnej pompy olejowej, elektrozawór sterowania oczyszczaniem, sterownik wentylatora chłodzącego, zawór zamykający kanister G4KN: elektromagnetyczny zawór o zmiennym wlocie / G4KP: elektromagnetyczny zawór sterujący RCV
POWER OUTLET	20A	Gniazdo zasilania z przodu
A/C	10 A	Przekaźnik sprężarki klimatyzacji
HORN	10 A	Przekaźnik klaksonu
ECU 1	20A	PCM/ECM
WIPER 1	30A	Przekaźnik przedniej wycieraczki 2 (niski), silnik wycieraczki przedniej
WIPER 2	7,5A	IBU
ECU 3	10 A	PCM/ECM
MODULE	7,5A	G4KP: blok przyłączeniowy E/R (przekaźnik pompy próżniowej)
FCA	10 A	Radar przedni
EPB3	10 A	Moduł ESC
TCU2	15A	G4KP: TCM
