Schematy skrzynek bezpieczników i przekaźników – Hyundai Nexo

Dotyczy pojazdów wyprodukowanych w latach:

2019.

Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu. Jest dokładna w momencie drukowania. Sprawdzając skrzynkę bezpieczników w pojeździe, zapoznaj się z etykietą skrzynki bezpieczników.

Przedział pasażerski

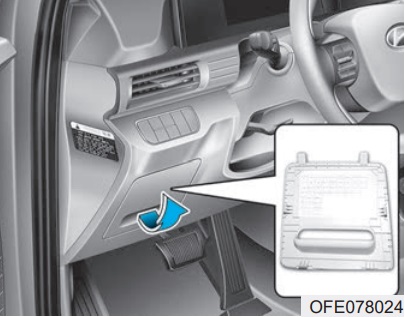

Skrzynka bezpieczników znajduje się po stronie kierowcy na tablicy rozdzielczej za pokrywą.

Nazwa	Ampery [A]	Opis
MEMORY1	10 A	Moduł zasilania tylnej klapy, moduł sterowania klimatyzacją, panel sterowania klimatyzacją
MODULE1	10 A	Skrzynka przekaźników ICM (przekaźnik składania/rozkładania lusterek zewnętrznych), jednostka główna A/V i nawigacji (przełącznik świateł awaryjnych), przełącznik wyboru zmiany biegów (SBW), automatyczne światło i czujnik foto, lusterko zewnętrzne kierowcy/pasażera, zestaw wskaźników
TAIL GATE OPEN	10 A	Przekaźnik tylnej klapy
P/WINDOW RH	25A	Przekaźnik prawego okna elektrycznego
P/WINDOW LH	25A	Przekaźnik szyby lewej, moduł bezpieczeństwa okna kierowcy
P/SEAT DRV	25A	Ręczny przełącznik fotela kierowcy
MODULE4	7,5A	IBU, jednostka zdalnego sterowania inteligentnego wspomagania parkowania, jednostka VESS, elektroniczny hamulec postojowy, jednostka wspomagania utrzymania pasa ruchu (linia), jednostka ostrzegania o kolizji w martwym polu po lewej i prawej stronie, przełącznik Crash Pad, blok przyłączeniowy pomieszczenia PE (wielofunkcyjne złącze kontrolne)
MODULE8	7,5A	Złącze łącza danych, przełącznik Crash Pad, elektrochromowe lusterko
S/HEATER RR	20A	Podgrzewacz tylnych siedzeń
HEATED MIRROR	10 A	Elektryczne lusterko zewnętrzne kierowcy/pasażera, panel sterowania klimatyzacją
S/HEATER FRT	20A	Moduł sterujący przedniego nawiewu powietrza/podgrzewacza siedzenia
AMP	25A	AMP
MULTI MEDIA	15A	Jednostka główna A/V i nawigacji, panel przełączników konsoli środkowej
MODULE5	10 A	Wentylacja przedniego powietrza/podgrzewacz siedzenia, Moduł sterujący siedzenia, jednostka główna AMP, A/V i nawigacji, panel sterowania klimatyzacji, nagrzewnica PTC, moduł sterowania klimatyzacji, elektrochromowe lusterko, ogrzewanie tylnego siedzenia
WIPER (RR)	15A	Skrzynka przekaźników ICM (przekaźnik tylnej wycieraczki), silnik tylnej wycieraczki
DOOR LOCK	20A	Przekaźnik zamka drzwi, przekaźnik odblokowania drzwi, skrzynka przekaźników ICM (dwuobrotowy przekaźnik odblokowania drzwi)
IBU1	15A	IBU
BRAKE SWITCH	10 A	IBU, wyłącznik świateł stopu
P/SEAT PASS	25A	Przełącznik ręczny siedzenia pasażera
A/C	7,5A	Moduł sterowania klimatyzacji, czujnik temperatury w samochodzie, panel sterowania klimatyzacji, jonizator klastra, sprężarka klimatyzacji, blok przyłączeniowy pomieszczenia PE (przekaźnik dmuchawy)
AIR BAG2	10 A	Moduł sterujący SRS
WASHER	15A	Przełącznik wielofunkcyjny
MDPS	7,5A	Jednostka MDPS
MODULE7	7,5A	Wentylacja przedniego powietrza/podgrzewacz siedzenia Moduł sterujący siedzenia, falownik AC, ogrzewanie tylnego siedzenia, monitor widoku otoczenia, tylne gniazdo zasilania
SUNROOF2	20A	Jednostka szyberdachu
SUNROOF1	20A	Jednostka szyberdachu
CLUSTER	7,5A	Klaster instrumentów
MODULE3	7,5A	SCU, przełącznik wyboru zmiany biegów (SBW), IDC, czujnik VPD, wyłącznik światła stopu, HMU, moduł sterujący BMS
START	7,5A	FCU, IBU
IBU2	7,5A	IBU
A/BAG IND	7,5A	Zestaw wskaźników, panel sterowania klimatyzacją
MODULE6	7,5A	IBU
MODULE2	10 A	Moduł sterujący BMS, ładowarka bezprzewodowa, ładowarka USB po lewej i prawej stronie, jednostka główna A/V i nawigacji, panel przełączników konsoli środkowej, AMP, jednostka monitora Surround View, przełącznik zasilania lusterka zewnętrznego, IBU
AIR BAG1	15A	Moduł sterujący SRS, czujnik wykrywania obecności pasażera

Zobacz także: Hyundai Tucson NX4 (2023) - skrzynka bezpieczników i przekaźników

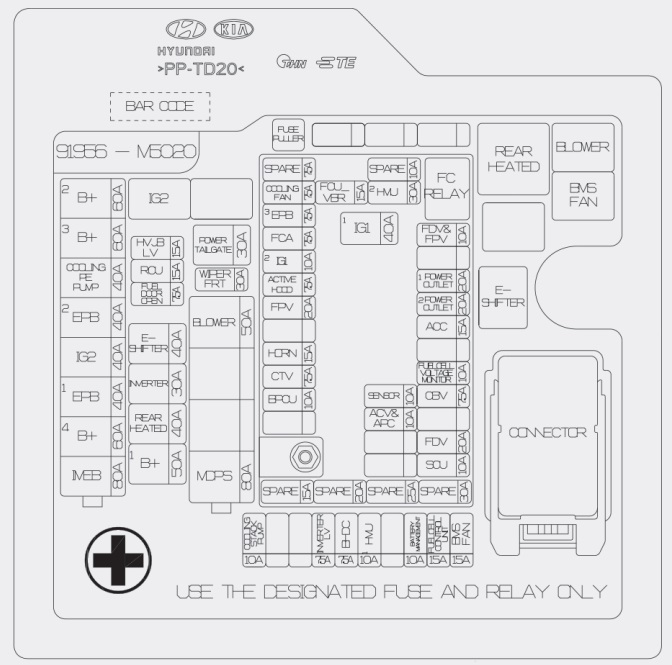

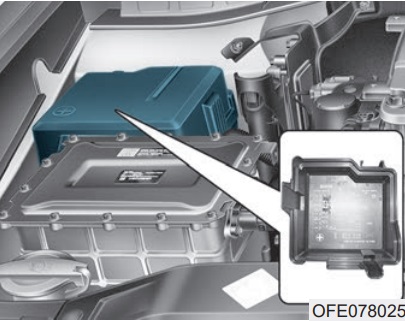

Komora silnika

Nazwa	Ampery [A]	Opis
B+ 2	60A	Blok przyłączeniowy ICU (moduł sterujący IPS, IPS1)
B+ 3	60A	Blok przyłączeniowy ICU (moduł sterujący IPS)
COOLING PE PUMP	40A	Pompa chłodziwa pomieszczenia PE (CPP)
EPB2	40A	Elektroniczny moduł sterujący hamulca
IG2	40A	Blok przyłączeniowy pomieszczenia PE (przekaźnik IG2)
EPB1	40A	Elektroniczny moduł sterujący hamulca, blok przyłączeniowy pomieszczenia PE (wielofunkcyjne złącze kontrolne)
B+ 4	60A	Blok przyłączeniowy ICU (bezpiecznik – SUNROOF1, SUNROOF2, AMP, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, P/WINDOW LH, P/WINDOW RH, TAIL GATE OPEN)
IMEB	80A	Elektroniczny moduł sterujący hamulca
BLOWER	50A	Blok przyłączeniowy pomieszczenia PE (przekaźnik dmuchawy)
MDPS	80A	Jednostka MDPS
HVJB LV	15A	Blok przyłączeniowy WN
RCU	15A	Moduł automatycznej spłukiwania klamki drzwi kierowcy/pasażera, moduł klamki tylnej automatycznej po lewej i prawej stronie
FUEL DOOR OPEN	7,5A	Skrzynka przekaźników ICM (przekaźnik drzwi wlewu paliwa)
E-SHIFTER	40A	Blok przyłączeniowy pomieszczenia PE (przekaźnik E-Shifter)
INVERTER	30A	Falownik AC
REAR HEATED	40A	Blok przyłączeniowy pomieszczenia PE (tylny podgrzewany przekaźnik)
B+ 1	50A	Blok przyłączeniowy ICU ((bezpiecznik – MODULE1, AIR BAG2, MODULE8, S/HEATER RR, DOOR LOCK, IBU1, BRAKE SWITCH), przekaźnik automatycznego wyłączania prądu upływowego)
POWER TAIL GATE	30A	Moduł elektrycznej tylnej klapy
WIPER FRT	30A	Silnik wycieraczki przedniej
COOLING STACK PUMP	10 A	Pompa chłodziwa stosu (CSP)
INVERTER LV	7,5A	falownik
BHDC	7,5A	IDC
HMU1	10 A	HMU
BATTERY MANAGEMENT	10 A	Moduł sterujący BMS
FUEL CELL CONTROL UNIT	15A	FCU
BMS FAN	15A	Blok przyłączeniowy pomieszczenia PE (przekaźnik wentylatora BMS)
