Hyundai Matrix (2006-2008) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 6 stycznia, 2023

Schemat skrzynek bezpieczników i przekaźników – Hyundai Matrix

Dotyczy pojazdów nowych w latach:

2006, 2007, 2008.



Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu. Jest dokładna w momencie drukowania. Sprawdzając skrzynkę bezpieczników w pojeździe, zapoznaj się z etykietą skrzynki bezpieczników.



Przedział pasażerski

Skrzynka bezpieczników znajduje się po stronie kierowcy na tablicy rozdzielczej za pokrywą.

Hyundai Matrix (2006-2008) - skrzynka bezpieczników i przekaźników

Nazwa Ampery [A] Opis
H/LP IND 10 A Wskaźnik reflektora
HTD IND 10 A Przekaźnik odmgławiacza, lewy (prawy) silnik lusterka zewnętrznego, silnik tylnej szyby
A/CON 10 A Przełącznik klimatyzacji
RR HTD 30A Przekaźnik odmgławiacza
STOP 10 A Przełącznik świateł stopu, przekaźnik okna elektrycznego
D/LOCK 15A Przekaźnik blokady (odblokowania) drzwi, ETACM, przekaźnik szyberdachu
HAZARD 10 A Przekaźnik alarmu antywłamaniowego, przekaźnik świateł awaryjnych
AUDIO 10 A Audio
C/LIGHT 15A Zapalniczka
A/B 10 A Moduł sterujący SRS
A/B IND 10 A SRS IND.
T/SIG 10 A Wyłącznik awaryjny, zegar pasa bezpieczeństwa, zestaw wskaźników, moduł sterujący ABS, rezystor wstępnego wzbudzenia, silnik spryskiwacza
ECU 15A ECM, czujnik prędkości pojazdu, TCM, cewka zapłonowa
ETACS 10 A ETACM, Dźwignia zmiany biegów skrzyni automatycznej
RR WPR 10 A Silnik wycieraczki tylnej, przekaźnik wycieraczki tylnej
START 10 A Przekaźnik uruchamiania
FRT WPR 20A Przekaźnik wycieraczek, silnik spryskiwacza, zegar wycieraczki i odmgławiacza
S/HTD 15A Lewy (prawy) przełącznik podgrzewania przedniego siedzenia
P/OUTLET 25A Przednie (tylne) gniazdo zasilania
IG2 10 A ETACM, przekaźnik szyby elektrycznej, przekaźnik odmgławiacza, przekaźnik szyberdachu przekaźnik lampy czołowej, przekaźnik dmuchawy
O/S MRR 10 A Przełącznik lusterka zewnętrznego, przekaźnik tylnych świateł przeciwmgłowych
Zobacz także:  Hyundai Tucson LM (2010-2015) - skrzynka bezpieczników i przekaźników



Komora silnika

BENZYNA

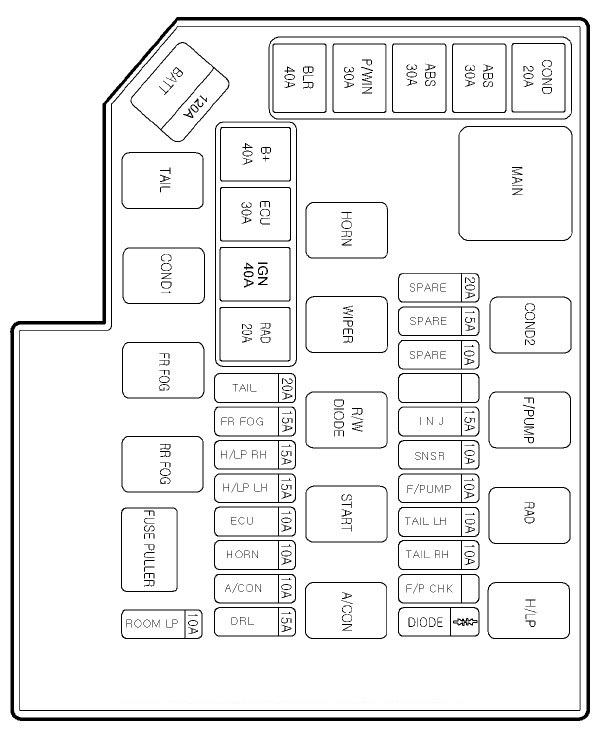

Hyundai Matrix (2006-2008) - skrzynka bezpieczników i przekaźników

Nazwa Ampery [A] Opis
ALT 120A Generator
B+ 40A Bezpiecznik (A/CON, RR HTD, STOP, D/LOCK, HAZARD)
ECU 30A Generator, przekaźnik sterujący silnika, ECM
RAD 20A Przekaźnik wentylatora chłodnicy
IGN 40A Przekaźnik rozruchu, wyłącznik zapłonu
BLR 40A Przekaźnik dmuchawy
P/WIN 30A Przekaźnik okna elektrycznego
COND 20A Przekaźnik wentylatora skraplacza nr 1
ABS 40A Moduł sterujący ABS, złącze odpowietrzania ABS, ESP
ABS 40A Moduł sterujący ABS, złącze odpowietrzania ABS, ESP
F/PUMP 10 A Przekaźnik pompy paliwa
INJ 15A Wtryskiwacz, cewka zapłonowa
SNSR 10 A Czujnik MAP, czujnik tlenu, czujnik CP, czujnik spalania stukowego, czujnik położenia przepustnicy
ROOM LP 10 A Audio, Lampa wnętrza pojazdu, Lampa konsoli sufitowej, Zestaw wskaźników
DRL 15A Moduł sterujący DRL – Światła do jazdy dziennej
HORN 10 A Przekaźnik klaksonu
A/CON 10 A Przekaźnik klimatyzacji
FR FOG 15A Przekaźnik przednich świateł przeciwmgłowych
ECU 10 A ECM, TCM
LP 20A Przekaźnik świateł tylnych
TAIL LH 10 A Lewe tylne światło zespolone, Lewe światło pozycyjne, Lewe światło rejestracyjne
TAIL RH 10 A Prawe tylne światło zespolone, prawe światło pozycyjne, prawe światło rejestracyjne
H/LP LH 15A Lewa lampa czołowa
H/LP RH 15A Prawy reflektor, Bezpiecznik (H/LP IND)
Zobacz także:  Hyundai i20 (2020) - skrzynka bezpieczników i przekaźników

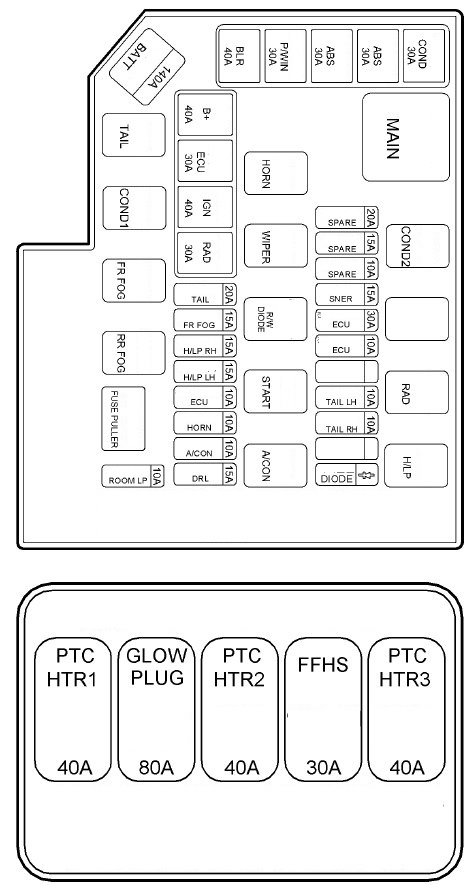

DIESEL

Hyundai Matrix (2006-2008) - skrzynka bezpieczników i przekaźników

Nazwa Ampery [A] Opis
Bezpiecznik:
ALT 140A Generator
B+ 40A Bezpiecznik (A/CON, RR HTD, STOP, D/LOCK, HAZARD), Odmrażacz
ECU 30A Generator, przekaźnik sterujący silnika, ECM
RAD 30A Przekaźnik wentylatora chłodnicy
IGN 40A Przekaźnik rozruchu, wyłącznik zapłonu
BLR 40A Przekaźnik dmuchawy
P/WIN 30A Przekaźnik okna elektrycznego
COND 30A Przekaźnik wentylatora skraplacza nr 1
ABS 40A Moduł sterujący ABS, złącze odpowietrzania ABS, ESP
ABS 40A Moduł sterujący ABS, złącze odpowietrzania ABS, ESP
F/PUMP 10 A Przekaźnik pompy paliwa
ECU 30A ECM nr 5 (Batt+)
ECU 10 A ECM nr 4 (Batt+), wyłącznik świateł stopu, przekaźnik nagrzewnicy PTC nr 1
SNSR 15A Przekaźnik świecy żarowej, przekaźnik nagrzewnicy pomocniczej 1/2, wyłącznik światła stopu, czujnik TDC, akt EGR, akt przepustnicy, podciśnienie VGT
ROOM LP 10 A Audio, Lampa wnętrza pojazdu, Lampa konsoli sufitowej, Zestaw wskaźników, ETACM, Lampa bagażowa
DRL 15A Moduł sterujący DRL – Światła do jazdy dziennej
HORN 10 A Przekaźnik klaksonu
A/CON 10 A Przekaźnik klimatyzacji
FR FOG 15A Przekaźnik przednich świateł przeciwmgłowych
ECU 10 A ECM, TCM
LP 20A Przekaźnik świateł tylnych
TAIL LH 10 A Lewe tylne światło zespolone, Lewe światło pozycyjne, Lewe światło rejestracyjne
TAIL RH 10 A Prawe tylne światło zespolone, prawe światło pozycyjne, prawe światło rejestracyjne
H/LP LH 15A Lewa lampa czołowa
H/LP RH 15A Prawy reflektor, Bezpiecznik (H/LP IND)
Przekaźniki:
PTC HTR 1 40A Przekaźnik grzałki PTC nr 1
GLOW 80A Przekaźnik świec żarzenia
PTC HTR 2 40A Przekaźnik grzałki PTC nr 2
FFHS 30A Przekaźnik FFHS
PTC HTR 3 40A Przekaźnik grzałki PTC nr 3
Zobacz także:  Hyundai H-1, Grand Starex (2008-2015) - skrzynka bezpieczników i przekaźników
