Schemat skrzynek bezpieczników i przekaźników – Hyundai Matrix
Dotyczy pojazdów nowych w latach:
2002, 2003, 2004.
Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu. Jest dokładna w momencie drukowania. Sprawdzając skrzynkę bezpieczników w pojeździe, zapoznaj się z etykietą skrzynki bezpieczników.
Przedział pasażerski

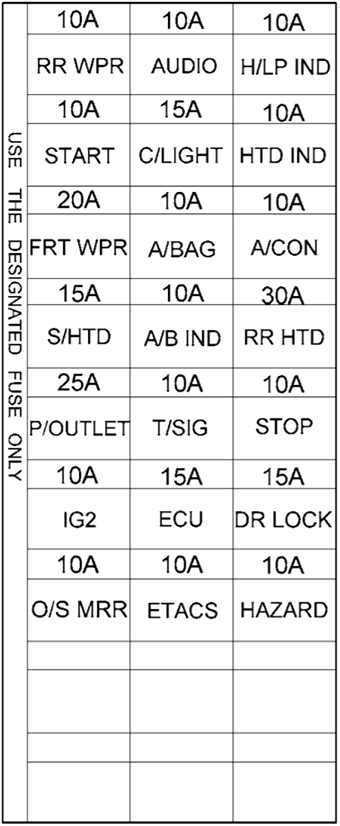

Skrzynka bezpieczników znajduje się po stronie kierowcy na tablicy rozdzielczej za pokrywą.
| Nazwa |
Ampery [A] |
Opis |
| H/LP IND |
10 A |
Wskaźnik reflektora |
| HTD IND |
10 A |
Przekaźnik odmgławiacza, lewy (prawy) silnik lusterka zewnętrznego, silnik tylnej szyby |
| A/CON |
10 A |
Przełącznik klimatyzacji |
| RR HTD |
30A |
Przekaźnik odmgławiacza |
| STOP |
10 A |
Przełącznik świateł stopu, przekaźnik okna elektrycznego |
| D/LOCK |
15A |
Przekaźnik blokady (odblokowania) drzwi, ETACM, przekaźnik szyberdachu |
| HAZARD |
10 A |
Przekaźnik alarmu antywłamaniowego, przekaźnik zagrożenia |
| AUDIO |
10 A |
Audio |
| C/LIGHT |
15A |
Zapalniczka |
| A/B |
10 A |
Moduł sterujący SRS, poduszka powietrzna |
| A/B IND |
10 A |
SRS IND. |
| T/SIG |
10 A |
Wyłącznik awaryjny, zegar pasa bezpieczeństwa, zestaw wskaźników, moduł sterujący ABS, rezystor wstępnego wzbudzenia, silnik spryskiwacza |
| ECU |
15A |
ECM, czujnik prędkości pojazdu, TCM, cewka zapłonowa |
| ETACS |
10 A |
ETACM, Dźwignia zmiany biegów skrzyni automatycznej |
| RR WPR |
10 A |
Silnik wycieraczki tylnej, przekaźnik wycieraczki tylnej |
| START |
10 A |
Przekaźnik uruchamiania |
| FRT WPR |
20A |
Przekaźnik wycieraczek, silnik spryskiwacza, zegar wycieraczki i odmgławiacza |
| S/HTD |
15A |
Lewy (prawy) przełącznik podgrzewania przedniego siedzenia |
| P/OUTLET |
25A |
Przednie (tylne) gniazdo zasilania |
| IG2 |
10 A |
ETACM, przekaźnik szyby elektrycznej, przekaźnik odmgławiacza, przekaźnik szyberdachu przekaźnik lampy czołowej, przekaźnik dmuchawy |
| O/S MRR |
10 A |
Przełącznik lusterka zewnętrznego, przekaźnik tylnych świateł przeciwmgłowych |
Komora silnika

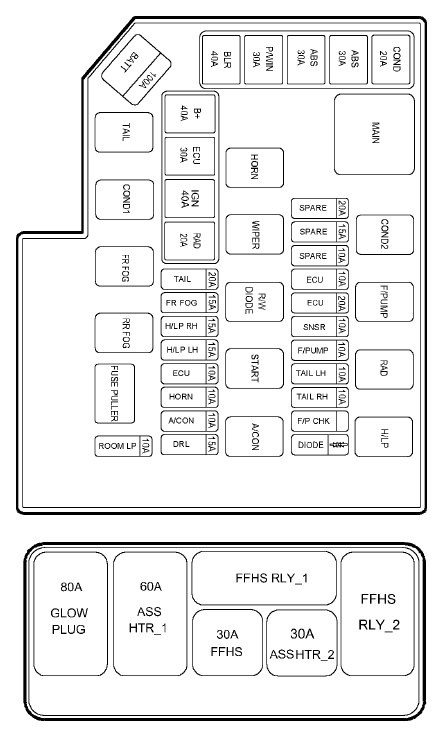

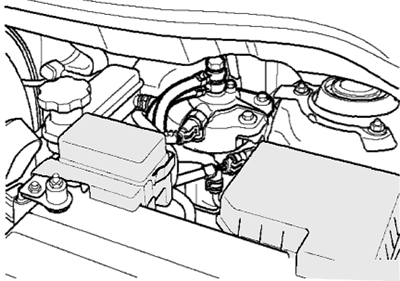

Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).

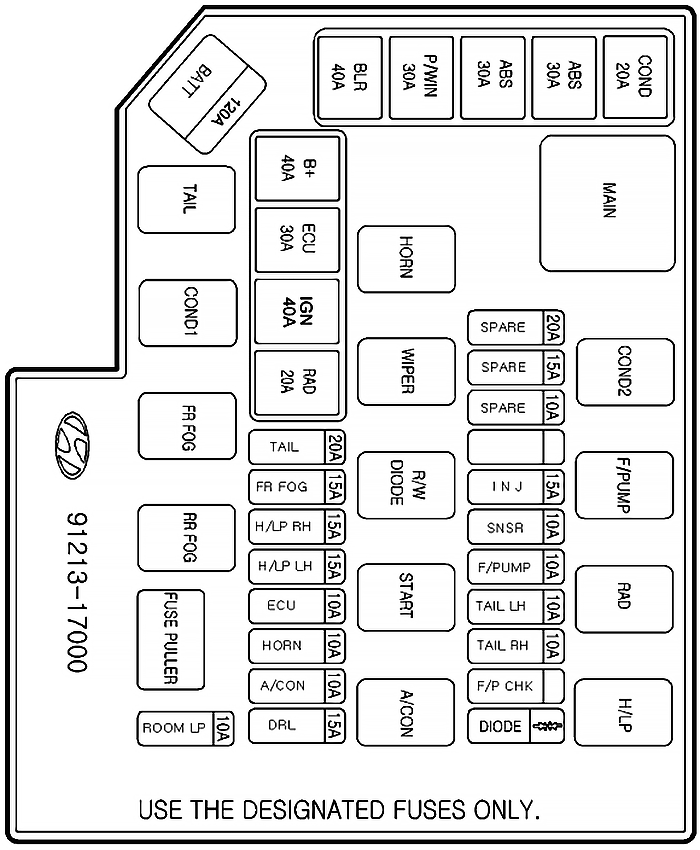

BENZYNA
| Nazwa |
Ampery [A] |
Opis |
| ALT |
120A |
Generator |
| B+ |
40A |
Bezpiecznik (A/CON, RR HTD, STOP, D/LOCK, HAZARD) |
| ECU |
30A |
Generator, przekaźnik sterujący silnika, ECM |
| RAD |
20A |
Przekaźnik wentylatora chłodnicy |
| IGN |
40A |
Przekaźnik rozruchu, wyłącznik zapłonu |
| BLR |
40A |
Przekaźnik dmuchawy |
| P/WIN |
30A |
Przekaźnik okna elektrycznego |
| COND |
20A |
Przekaźnik wentylatora skraplacza nr 1 |
| ABS |
30A |
Moduł sterujący ABS, złącze odpowietrzające ABS |
| ABS |
30A |
Moduł sterujący ABS, złącze odpowietrzające ABS |
| F/PUMP |
10 A |
Przekaźnik pompy paliwa |
| INJ |
15A |
Wtryskiwacz, cewka zapłonowa |
| SNSR |
10 A |
Czujnik MAP, czujnik tlenu, czujnik CP, czujnik spalania stukowego, czujnik położenia przepustnicy |
| ROOM LP |
10 A |
Audio, Lampa wnętrza pojazdu, Lampa konsoli sufitowej, Zestaw wskaźników |
| DRL |
15A |
Moduł sterujący DRL – Światła do jazdy dziennej |
| HORN |
10 A |
Przekaźnik klaksonu |
| A/CON |
10 A |
Przekaźnik klimatyzacji |
| FR FOG |
15A |
Przekaźnik przednich świateł przeciwmgłowych |
| ECU |
10 A |
ECM, TCM |
| LP |
20A |
Przekaźnik świateł tylnych |
| TAIL LH |
10 A |
Lewe tylne światło zespolone, Lewe światło pozycyjne, Lewe światło rejestracyjne |
| TAIL RH |
10 A |
Prawe tylne światło zespolone, prawe światło pozycyjne, prawe światło rejestracyjne |
| H/LP LH |
15A |
Lewa lampa czołowa |
| H/LP RH |
15A |
Prawy reflektor, Bezpiecznik (H/LP IND) |
DIESEL
| Nazwa |
Ampery [A] |
Opis |
| ALT |
100A |
Generator |
| B+ |
40A |
Bezpiecznik (A/CON, RR HTD, STOP, D/LOCK, HAZARD) |
| ECU |
30A |
Generator, przekaźnik sterujący silnika, ECM |
| RAD |
20A |
Przekaźnik wentylatora chłodnicy |
| IGN |
40A |
Przekaźnik rozruchu, wyłącznik zapłonu |
| BLR |
40A |
Przekaźnik dmuchawy |
| P/WIN |
30A |
Przekaźnik okna elektrycznego |
| COND |
20A |
Przekaźnik wentylatora skraplacza nr 1 |
| ABS |
30A |
Moduł sterujący ABS, złącze odpowietrzające ABS |
| ABS |
30A |
Moduł sterujący ABS, złącze odpowietrzające ABS |
| F/PUMP |
10 A |
Przekaźnik pompy paliwa |
| ECU |
20A |
ECM nr 5 (Batt+) |
| ECU |
10 A |
ECM nr 4 (Batt+) |
| SNSR |
10 A |
Przekaźnik świecy żarowej, przekaźnik nagrzewnicy pomocniczej 1/2, wyłącznik światła stopu, czujnik TDC, akt EGR, akt przepustnicy |
| ROOM LP |
10 A |
Audio, Lampa wnętrza pojazdu, Lampa konsoli sufitowej, Zestaw wskaźników, ETACM, Lampa bagażnika |
| DRL |
15A |
Moduł sterujący DRL – Światła do jazdy dziennej |
| HORN |
10 A |
Przekaźnik klaksonu |
| A/CON |
10 A |
Przekaźnik klimatyzacji |
| FR FOG |
15A |
Przekaźnik przednich świateł przeciwmgłowych |
| ECU |
10 A |
ECM, TCM |
| LP |
20A |
Przekaźnik świateł tylnych |
| TAIL LH |
10 A |
Lewe tylne światło zespolone, Lewe światło pozycyjne, Lewe światło rejestracyjne |
| TAIL RH |
10 A |
Prawe tylne światło zespolone, prawe światło pozycyjne, prawe światło rejestracyjne |
| H/LP LH |
15A |
Lewa lampa czołowa |
| H/LP RH |
15A |
Prawy reflektor, Bezpiecznik (H/LP IND) |
