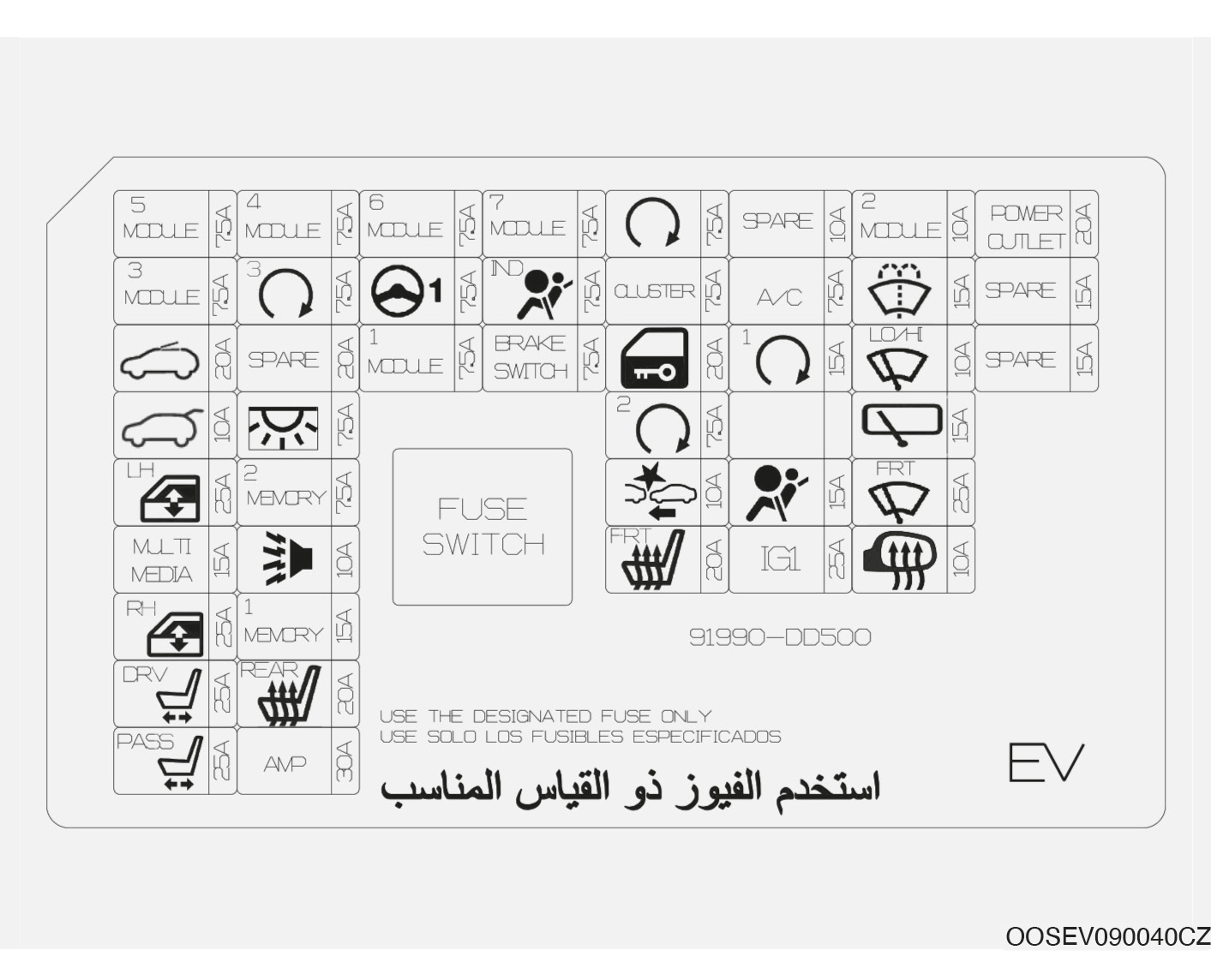

MODULE5

7,5 A

Lusterko elektrochromatyczne, system audio, wzmacniacz, lampa przednia L/P, jednostka systemu audio, wideo i nawigacji (AVN), przełączniki w desce rozdzielczej, moduł systemu wezwań alarmowych (eCall), złącze diagnostyczne (DLC), moduł sterowania wentylacją foteli przednich, moduł sterowania podgrzewaniem foteli przednich/siedzeń tylnych

MODULE3

7,5 A

Włącznik świateł stopu, moduł BCM

S/ROOF

20 A

Okno dachowe

T/GATE

10 A

Przekaźnik klapy bagażnika

P/WDW LH

25 A

Przekaźnik szyb sterowanych elektrycznie L, moduł bezpiecznego sterowania szybą w drzwiach kierowcy/pasażera

MULTI MEDIA

15 A

System audio, jednostka główna systemu audio, wideo i nawigacji (AVN)

P/WDW RH

25 A

Przekaźnik szyb sterowanych elektrycznie P, moduł bezpiecznego sterowania szybą w drzwiach kierowcy/pasażera

DR/P/SEAT

25 A

Przełączniki regulacji ustawienia fotela kierowcy, przełącznik regulacji podparcia odcinka lędźwiowego kierowcy

PS/P/SEAT

25 A

Przełączniki regulacji ustawienia fotela pasażera

MODULE4

7,5 A

Moduł BCM, przełączniki w desce rozdzielczej, jednostka układu VESS (głośnik), kamera przednia

PDM3

7,5 A

Moduł sterowania inteligentnym kluczykiem

SPARE

20 A

–

ROOM LP

7,5 A

Lampka oświetlenia przestrzeni na nogi L/P, lampka w osłonie przeciwsłonecznej L/P, lampka oświetlenia wnętrza, lampka w konsoli podsufitowej, lampka oświetlenia bagażnika

MEMORY2

7,5 A

Jednostka układu VESS (głośnik), elektryczny zawór redukcyjny ciśnienia czynnika chłodniczego, moduł systemu wezwań alarmowych (eCall), radar boczny tylny L/P

B/ALARM

10 A

Skrzynka przekaźników ICM (przekaźnik syreny autoalarmu)

MEMORY1

10 A

Moduł sterowania układem klimatyzacji, wyświetlacz przezierny, zestaw wskaźników, moduł BCM, czujnik deszczu, ładowarka bezprzewodowa

RR S/HTR

20 A

Moduł sterowania podgrzewaniem siedzeń tylnych

AMP

30 A

Wzmacniacz

MODULE6

7,5 A

Moduł sterowania inteligentnym kluczykiem, moduł BCM

MDPS

7,5 A

Jednostka układu MDPS

MODULE1

7,5 A

Aktywne klapy powietrza, włącznik świateł awaryjnych, złącze diagnostyczne (DLC), skrzynka przekaźników ICM (przekaźnik składania/rozkładania lusterek zewnętrznych)

MODULE7

7,5 A

Moduł sterowania wentylacją foteli przednich, moduł sterowania podgrzewaniem foteli przednich

A/BAG IND

7,5 A

Moduł sterowania układem klimatyzacji

BRAKE SWITCH

7,5 A

Włącznik świateł stopu, moduł sterowania inteligentnym kluczykiem

START

7,5 A

Moduł sterowania inteligentnym kluczykiem, jednostka EPCU

CLUSTER

7,5 A

Wyświetlacz przezierny (HUD), zestaw wskaźników

DR/LOCK

20 A

Przekaźnik zablokowania drzwi, przekaźnik odblokowania drzwi, skrzynka przekaźników ICM (przekaźnik podwójnej blokady)

PDM2

7,5 A

–

FCA

10 A

Radar przedni

FRT S/HTR

20 A

Moduł podgrzewania foteli przednich, moduł wentylacji foteli przednich

SPARE

10 A

–

A/CON

7,5 A

Moduł sterowania układem klimatyzacji

PDM1

15 A

Moduł sterowania inteligentnym kluczykiem, przycisk Start/Stop

–

–

–

–

A/BAG

15 A

Moduł sterowania układem SRS-Airbag

IG1

25 A

Skrzynka B/P PCB (bezpieczniki F9, F11, F12)

MODULE2

10 A

Ładowarka bezprzewodowa, moduł sterowania inteligentnym kluczykiem, moduł BCM, system audio, jednostka systemu audio, wideo i nawigacji (AVN), moduł systemu wezwań alarmowych (eCall), wzmacniacz, przełącznik elektrycznego sterowania lusterkami zewnętrznymi, gniazdo ładowarki USB tylne, gniazdo zasilania nr 1

WASHER

15 A

Przełącznik wielofunkcyjny

WIPER

10 A

Moduł BCM

R/WIPER

15 A

Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej

F/WIPER

25 A

Silnik wycieraczek przednich, skrzynka B/P w przedziale elektrycznego silnika napędowego (przekaźnik niskiego biegu wycieraczek przednich)

RR HTD

10 A

Lusterka zewnętrzne sterowane elektrycznie kierowcy/pasażera, moduł sterowania układem klimatyzacji

P/OUTLET

20 A

Gniazdo zasilania nr 2

SPARE

15 A

–

HTD STRG

15 A

Moduł BCM

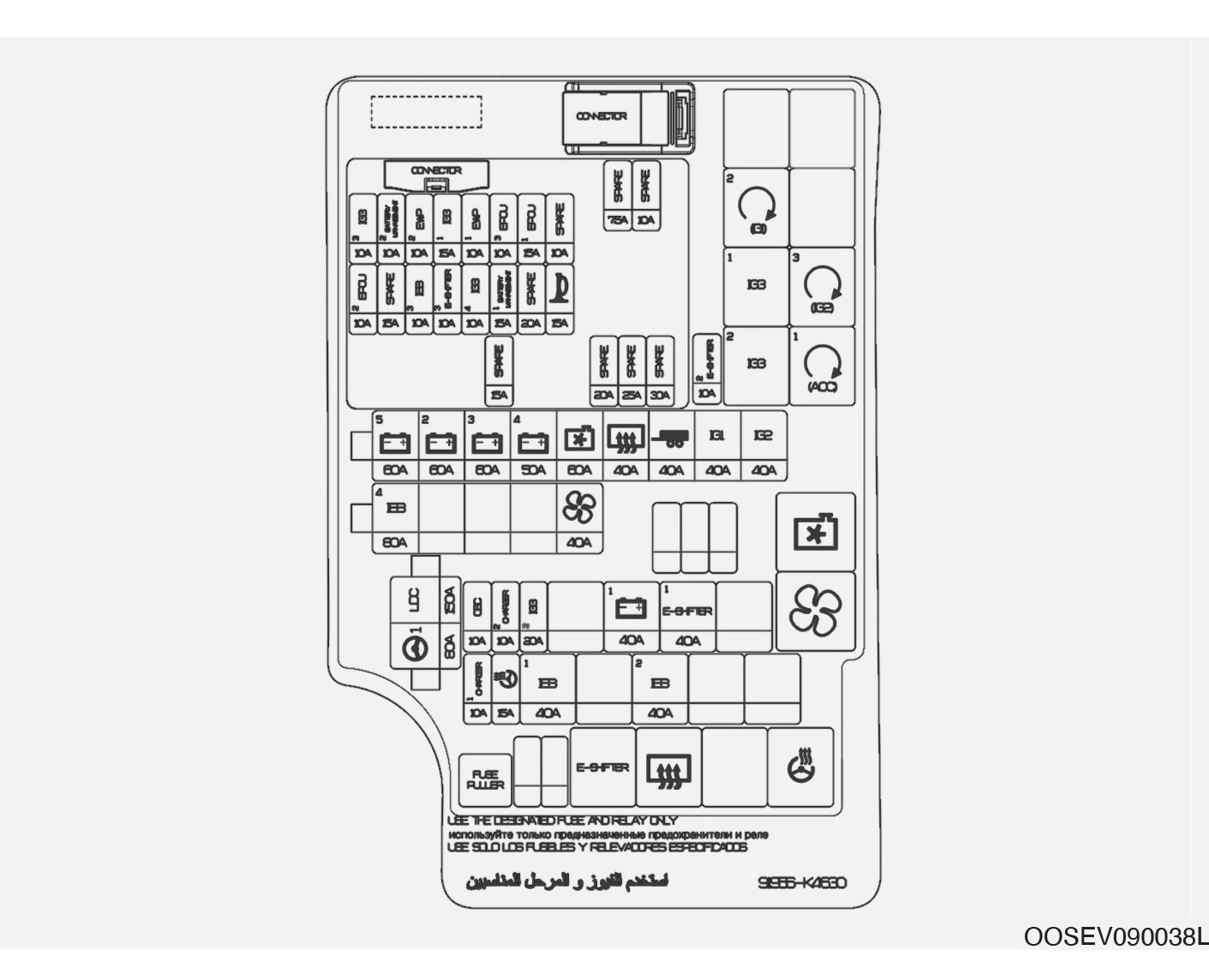

IG3 3

10 A

Skrzynka B/P w przedziale elektrycznego silnika napędowego (RLY.9, RLY.10), sprężarka elektryczna układu klimatyzacji, 3-drożny zawór sterujący płynem chłodzącym L

BATTERY MANAGEMENT 2

10 A

Moduł zarządzania akumulatorem wysokiego napięcia

EWP 2

15 A

Pompa elektryczna płynu chłodzącego (w przedziale elektrycznego silnika napędowego)

IG3 1

15 A

Skrzynka B/P w przedziale elektrycznego silnika napędowego (RLY.5, RLY.7)

EWP 1

15 A

Pompa elektryczna płynu chłodzącego (układ BMS)

EPCU 3

10 A

Moduł SCU, ładowarka OBC, jednostka EPCU

EPCU 1

15 A

Jednostka EPCU

EPCU2

10 A

Jednostka EPCU

IEB 3

10 A

Moduł sterowania hamulcem elektrycznym, wielofunkcyjne złącze diagnostyczne (MPCC)

E-SHIFTER 3

10 A

Przełącznik SBW, przełączniki w konsoli przedniej

IG3 4

10 A

Aktywne klapy powietrza, moduł sterowania układem klimatyzacji (CCM), moduł sterowania pokrywą gniazd ładowania, nagrzewnica PTC układu klimatyzacji, przełączniki w desce rozdzielczej, moduł sterowania układem klimatyzacji, system audio, jednostka systemu audio, wideo i nawigacji (AVN), zestaw wskaźników, moduł IGPM (moduł sterowania układem IPS)

BATTERY MANAGEMENT 1

15 A

Moduł zarządzania akumulatorem wysokiego napięcia

HORN

15 A

Przekaźnik sygnalizatora dźwiękowego
