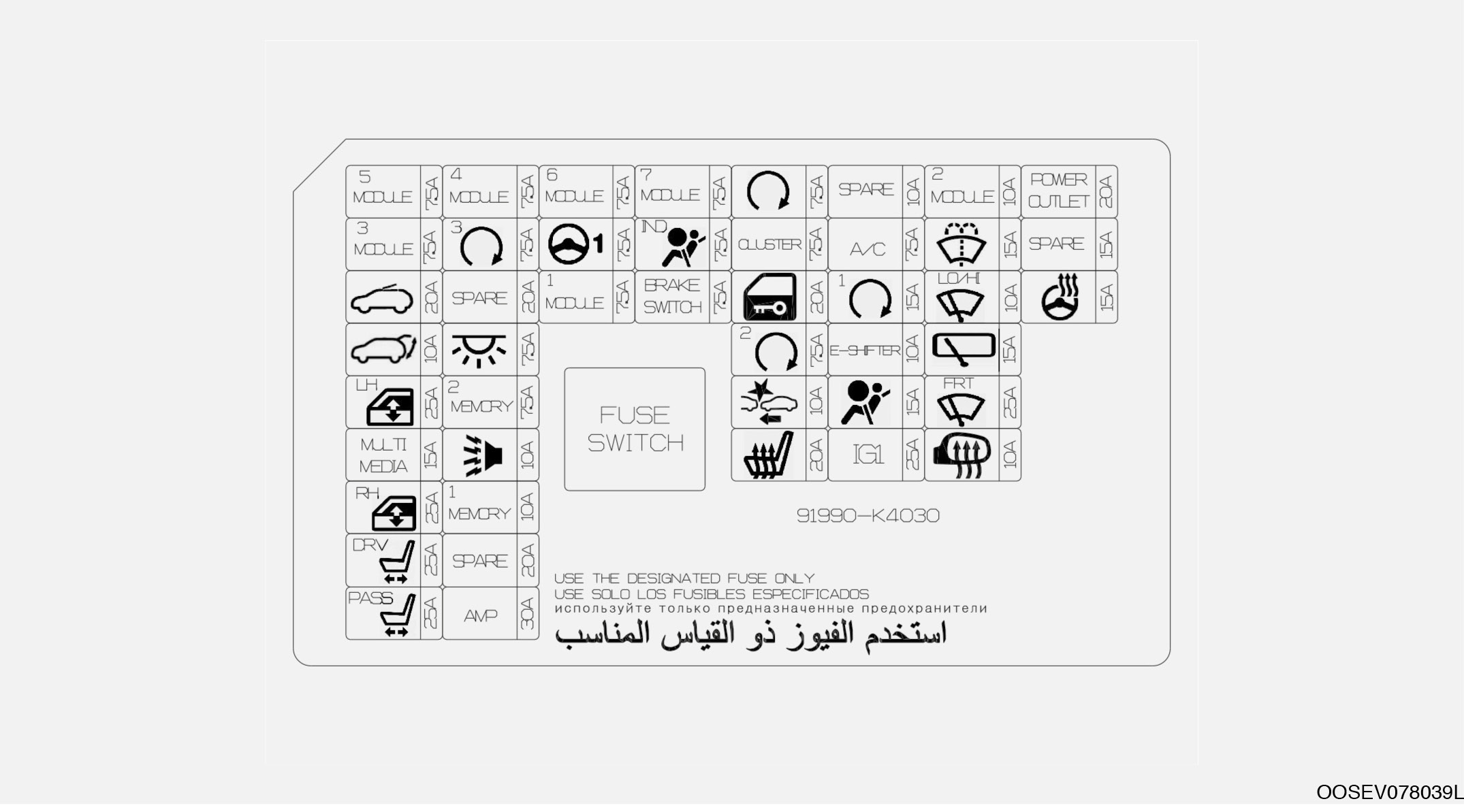

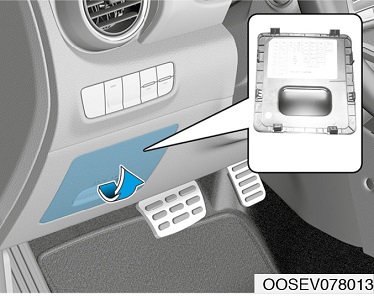

Nazwa

Symbol

Ampery [A]

Opis

MODULE5

7,5 A

Lusterko elektrochromatyczne, system audio, wzmacniacz, lampa przednia P, jednostka systemu audio-wideo i nawigacji, przełączniki w desce rozdzielczej, lampa przednia L, moduł automatycznego poziomowania świateł przednich, moduł sterowania wentylacją foteli przednich, moduł sterowania podgrzewaniem foteli przednich

MODULE3

7,5 A

Włącznik świateł stopu, moduł BCM

S/ROOF

20 A

Okno dachowe

T/Gate

10 A

Przekaźnik klapy bagażnika

P/WDW LH

25 A

Przekaźnik szyb sterowanych elektrycznie L, moduł bezpiecznego sterowania szybą w drzwiach kierowcy (LHD)

Multi Media

15 A

Jednostka główna systemu audio-wideo i nawigacji (AVN)

P/WDW RH

25 A

Przekaźnik szyb sterowanych elektrycznie P

DR/P/Seat

25 A

Przełącznik elektryczny regulacji ustawienia fotela kierowcy

PS/P/Seat

25 A

Przełącznik elektryczny regulacji ustawienia fotela pasażera

MODULE4

7,5 A

Jednostka ostrzegania układu monitorowania „martwego pola” i ostrzegania o zderzeniu (BCW) L/P, moduł BCM, przełączniki w desce rozdzielczej, głośnik układu VESS,
wielofunkcyjna kamera przednia

PDM3

7,5 A

Moduł sterowania inteligentnym kluczykiem

Spare

20 A

Bezpiecznik zapasowy

ROOM LP

7,5 A

Lampka oświetlenia schowka przedniego, lampka w osłonie przeciwsłonecznej L/P, lampka oświetlenia wnętrza, lampka w konsoli podsufitowej, ładowarka bezprzewodowa, lampka oświetlenia bagażnika

MEMORY2

7,5 A

Głośnik układu VESS, elektryczny zawór redukcyjny ciśnienia czynnika chłodniczego

B/Alarm

10 A

Skrzynka przekaźników ICM (przekaźnik syreny autoalarmu)

MEMORY

10 A

Moduł sterowania układem klimatyzacji, wyświetlacz przezierny, zestaw wskaźników, moduł BCM, czujnik deszczu

Spare

20 A

Bezpiecznik zapasowy

AMP

30 A

Wzmacniacz

MODULE6

7,5 A

Moduł sterowania inteligentnym kluczykiem, moduł BCM

MDPS

7,5 A

Jednostka układu MDPS

MODULE1

7,5 A

Aktywne klapy powietrza, skrzynka przekaźników ICM (przekaźnik składania/rozkładania lusterek zewnętrznych), włącznik świateł awaryjnych, złącze diagnostyczne (DLC)

MODULE7

7,5 A

Moduł sterowania wentylacją foteli przednich, moduł sterowania podgrzewaniem foteli przednich

A/BAG IND

7,5 A

Zestaw wskaźników, moduł sterowania układem klimatyzacji

BRAKE SWITCH

7,5 A

Włącznik świateł stopu, moduł sterowania inteligentnym kluczykiem

START

7,5 A

Moduł sterowania inteligentnym kluczykiem (wersje z inteligentnym kluczykiem), moduł sterowania zasilaniem elektrycznym (EPCU)

CLUSTER

7,5 A

Wyświetlacz przezierny, zestaw wskaźników

DR/LOCK

20 A

Przekaźnik zablokowania drzwi, przekaźnik odblokowania drzwi, skrzynka przekaźników ICM (przekaźnik podwójnej blokady)

PDM2

7,5 A

Przycisk START/STOP

FCA

10 A

Moduł sterowania układem wspomagającym unikanie kolizji czołowych (FCA)

S/HTR

20 A

Moduł podgrzewania foteli przednich, moduł wentylacji foteli przednich

Spare

20 A

Bezpiecznik zapasowy

A/CON

7,5 A

Moduł sterowania układem klimatyzacji

PDM1

15 A

Moduł sterowania inteligentnym kluczykiem

E-SHIFTER

10 A

Przełącznik SBW, przełączniki w konsoli przedniej

A/BAG

15 A

Moduł sterowania układem SRS-Airbag

IG1

25 A

Skrzynka B/P PCB (bezpieczniki F9, F11)

MODULE2

10 A

Ładowarka bezprzewodowa, moduł sterowania inteligentnym kluczykiem, moduł BCM, system audio, jednostka systemu audio-wideo i nawigacji, gniazdo zasilania nr 1, wzmacniacz, przełącznik elektrycznego sterowania lusterkami zewnętrznymi

Washer

15 A

Przełącznik wielofunkcyjny

Wiper

10 A

Moduł BCM

R/Wiper

15 A

Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej

F/Wiper

25 A

Silnik wycieraczek przednich, skrzynka B/P w przedziale elektrycznego silnika napędowego (przekaźnik niskiego biegu wycieraczek przednich)

RR HTD

10 A

Lusterko zewnętrzne sterowane elektrycznie po stronie kierowcy, moduł sterowania układem klimatyzacji

P/OUTLET1

20 A

Gniazdo zasilania nr 2

SPARE

15 A

Bezpiecznik zapasowy

HTD STRG

15 A

Moduł BCM

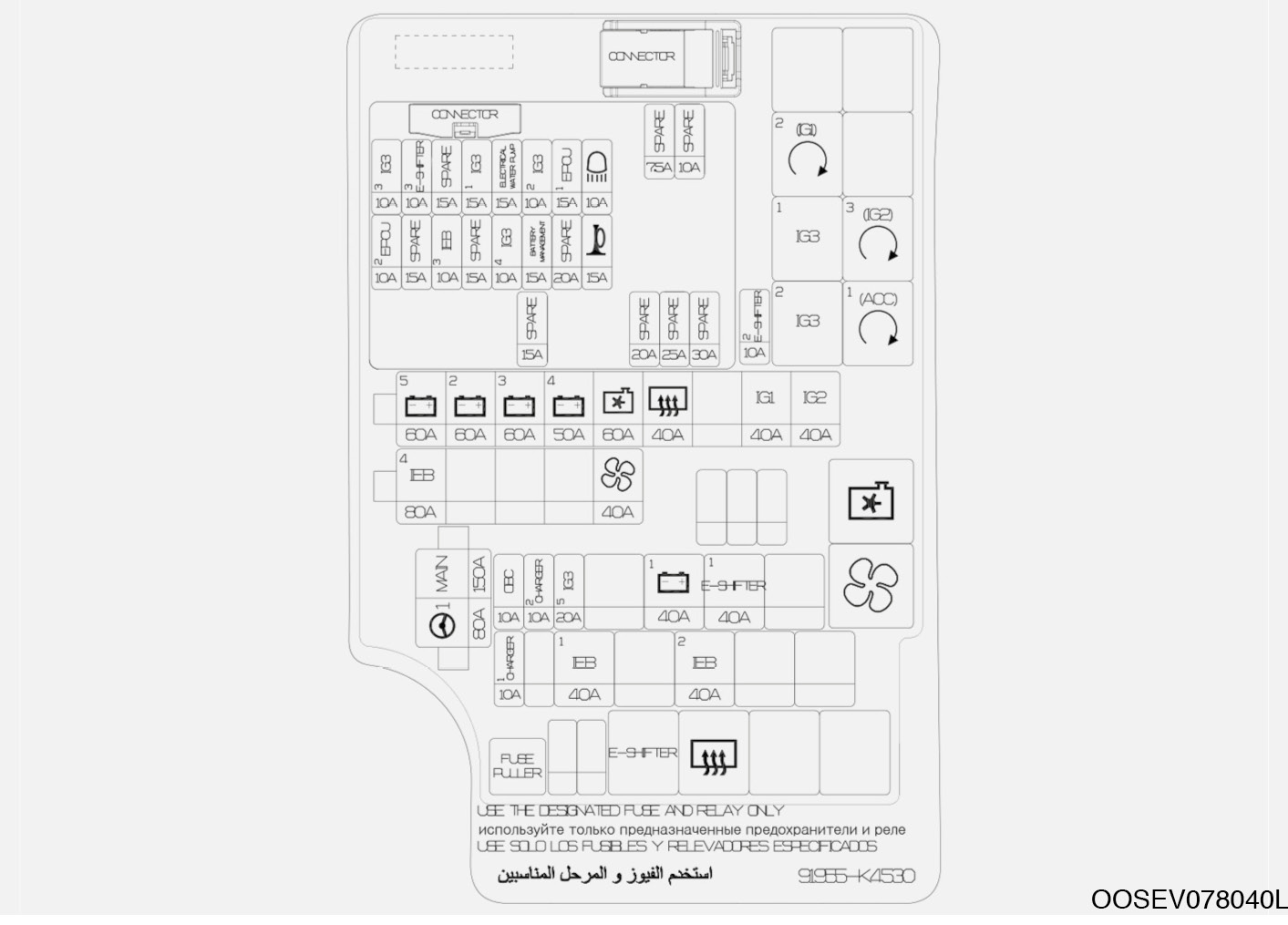

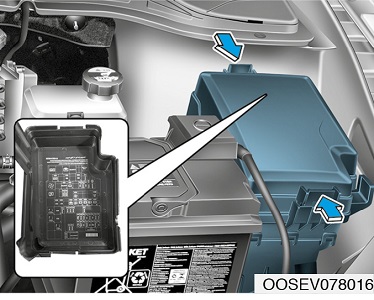

RLY.5

E65

Przekaźnik nr 1 IG3

RLY.6

E66

Przekaźnik nr 3 modułu PDM (stan IG2)

RLY.7

E67

Przekaźnik nr 2 IG3

RLY.8

E68

Przekaźnik nr 1 modułu PDM (stan ACC)

RLY.9

E69

Przekaźnik wentylatora chłodnicy

RLY.10

E70

Przekaźnik dmuchawy

RLY.11

E71

Przekaźnik selektora elektronicznego

RLY.12

E72

Przekaźnik ogrzewania szyby tylnej

Rodzaj

Nazwa

Symbol

Ampery [A]

Opis

MAIN

150 A

Skrzynka B/P w przedziale elektrycznego silnika napędowego (bezpieczniki F24, F26, F28), moduł sterowania zasilaniem elektrycznym (EPCU) (przetwornica LDC)

MDPS

80 A

Jednostka układu MDPS

BATT5

60 A

Skrzynka B/P PCB (bezpieczniki F7, F8, F14, F16) przekaźnik główny Ignition3

BATT2

60 A

Moduł IGPM (bezpieczniki F30, IPS0, IPS1, IPS2)

BATT3

60 A

Moduł IGPM (IPS3, IPS5, IPS6, IPS7, IPS8)

BATT4

50 A

Moduł IGPM (bezpieczniki F3, F4, F5, F6, F7, F8, F9, F15, F18)

C/FAN

60 A

Skrzynka bezpieczników i przekaźników w przedziale elektrycznego silnika napędowego (przekaźnik RLY.9)

RR DEFOG

40 A

Skrzynka bezpieczników i przekaźników w przedziale elektrycznego silnika napędowego (przekaźnik RLY.12)

IG1

40 A

Skrzynka bezpieczników i przekaźników w przedziale elektrycznego silnika napędowego (przekaźniki RLY.3, RLY.8)

IG2

40 A

Skrzynka bezpieczników i przekaźników w przedziale elektrycznego silnika napędowego (przekaźnik RLY.6)

IEB4

40 A

Moduł sterowania hamulcem elektrycznym

BLOWER

40 A

Skrzynka bezpieczników i przekaźników w przedziale elektrycznego silnika napędowego (przekaźnik RLY.10)

Ładowarka pokładowa (OBC)

10 A

Ładowarka pokładowa (OBC)

CHARGER2

10 A

Skrzynka przekaźników CM (przekaźnik blokowania/odblokowania
ładowania), moduł sterowania układem klimatyzacji (CCM)

IG3 5

20 A

Skrzynka bezpieczników i przekaźników w przedziale elektrycznego silnika napędowego (przekaźniki RLY.5, RLY.7)

BATT1

40 A

Moduł IGPM (bezpieczniki F21, F24, F27, F28, F33, automatyczny wyłącznik prądu upływowego)

E-SHIFTER

40 A

Skrzynka bezpieczników i przekaźników w przedziale elektrycznego silnika napędowego (bezpiecznik F34, przekaźnik RLY.11)

CHARGER1

10 A

Moduł sterowania pokrywą gniazd ładowania

IEB1

40 A

Moduł sterowania hamulcem elektrycznym, wielofunkcyjne złącze
diagnostyczne (MPCC)

IEB2

40 A

Moduł sterowania hamulcem elektrycznym

IG3 3

10 A

Skrzynka bezpieczników i przekaźników w przedziale elektrycznego silnika napędowego (przekaźniki RLY.9, RLY.10), sprężarka elektryczna układu klimatyzacji, 3-drożny zawór sterujący płynem chłodzącym L/P

E-SHIFTER3

10 A

SCU

IG3 1

15 A

Skrzynka bezpieczników i przekaźników w przedziale elektrycznego silnika napędowego (przekaźniki RLY.5, RLY.7)

ELECTRICAL
WATER PUMP

15 A

Elektryczna pompa płynu chłodzącego

IG3 2

10 A

Moduł BCM, ładowarka pokładowa (OBC), moduł sterowania zasilaniem elektrycznym (EPCU)

EPCU1

15 A

Moduł sterowania zasilaniem elektrycznym (EPCU)

H/LAMP

10 A

Przekaźnik świateł drogowych

EPCU2

10 A

Moduł sterowania zasilaniem elektrycznym (EPCU)

IEB 3

10 A

Moduł sterowania hamulcem elektrycznym, wielofunkcyjne złącze diagnostyczne (MPCC)

IG3 4

15 A

Aktywne klapy powietrza, moduł sterowania układem klimatyzacji (CCM), moduł sterowania pokrywą gniazd ładowania, nagrzewnica PTC układu klimatyzacji, przełączniki w desce rozdzielczej, moduł sterowania układem klimatyzacji, system audio, jednostka systemu audio-wideo i nawigacji, zestaw wskaźników, moduł IPGM (moduł sterowania układem IPS)

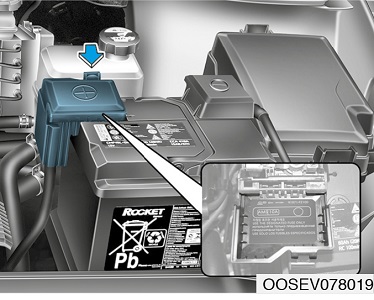

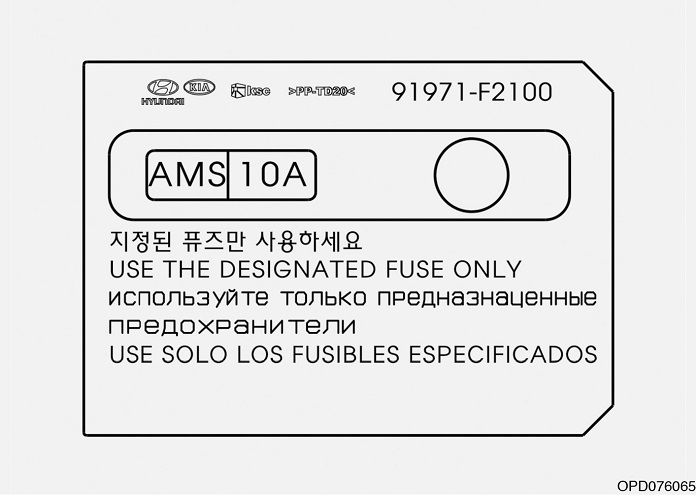

BATTERY MANAGEMENT

10 A

Moduł zarządzania akumulatorem

HORN

15 A

Przekaźnik sygnalizatora dźwiękowego
