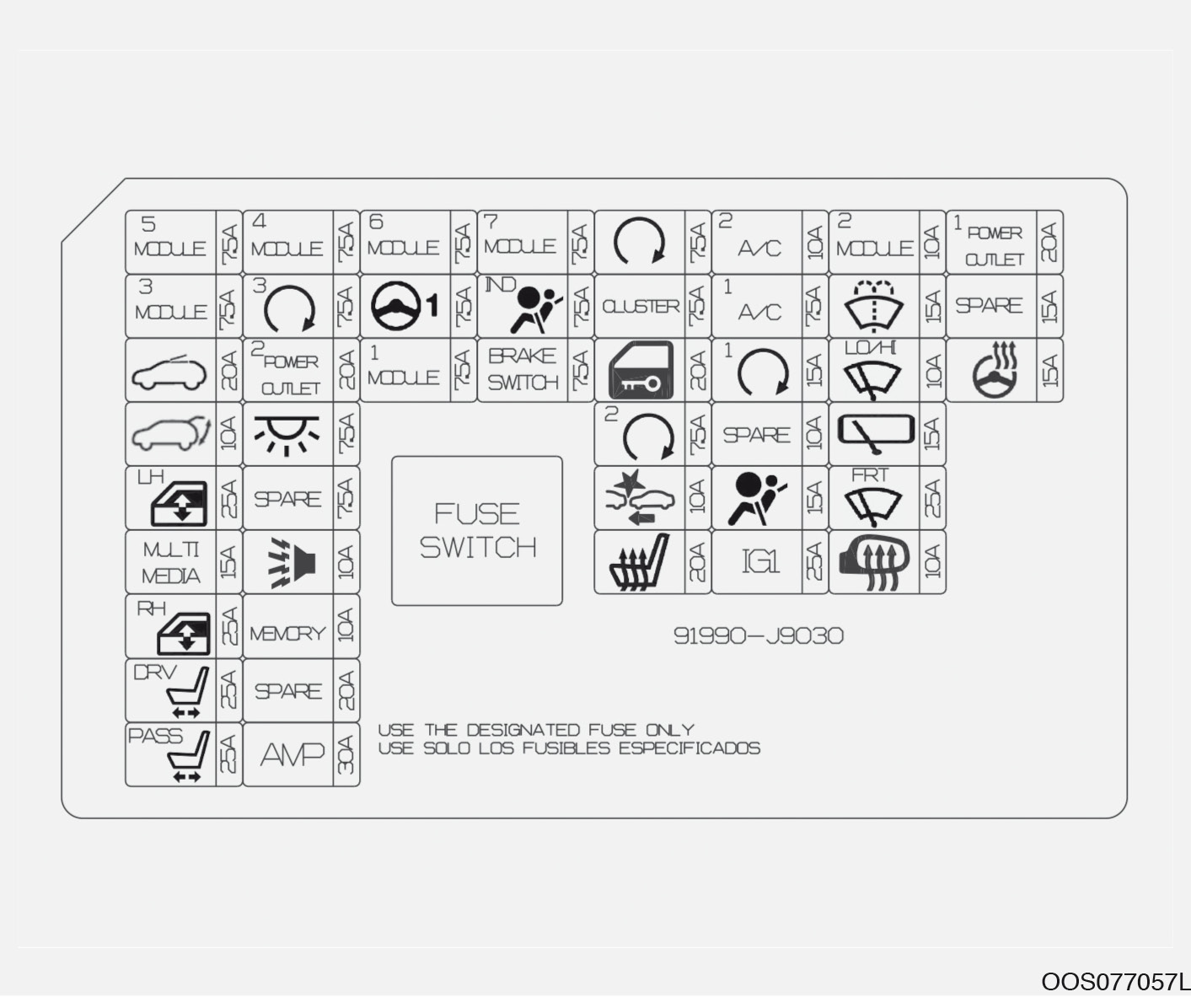

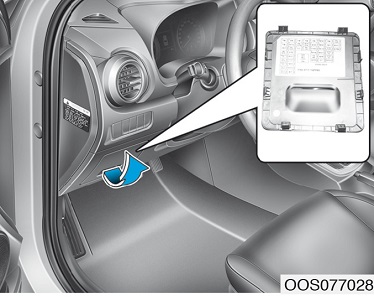

MODULE 5

7,5 A

Przełącznik selektora (lampka), lusterko elektrochromatyczne, system audio, wzmacniacz, lampa przednia P, jednostka systemu audio-wideo i nawigacji, moduł sterowania układem klimatyzacji, przełączniki w desce rozdzielczej, lampa przednia L, przetwornica DC-DC układu ISG, moduł automatycznego poziomowania świateł przednich, moduł sterowania wentylacją foteli przednich, moduł sterowania podgrzewaniem foteli przednich

MODULE 3

7,5 A

Włącznik świateł stopu, moduł BCM, przełącznik selektora

S/ROOF

20 A

Okno dachowe

T/Gate

10 A

Przekaźnik klapy bagażnika

P/WDW LH

25 A

Przekaźnik szyb sterowanych elektrycznie L, moduł bezpiecznego sterowania szybą w drzwiach kierowcy (LHD)

Multi Media

15 A

Przetwornica DC-DC układu ISG, jednostka systemu audio-wideo i nawigacji

P/WDW RH

25 A

Przekaźnik szyb sterowanych elektrycznie P, moduł bezpiecznego sterowania szybą w drzwiach kierowcy (RHD)

DR/P/Seat

25 A

Przełącznik elektryczny regulacji ustawienia fotela kierowcy

PS/P/Seat

25 A

Przełącznik elektryczny regulacji ustawienia fotela pasażera

MODULE 4

7,5 A

Jednostka ostrzegania układu monitorowania „martwego pola” i ostrzegania o zderzeniu (BCW) L/P, aktywne klapy powietrza, moduł BCM, brzęczyk ostrzegawczy układu czujników parkowania, moduł sterowania układem utrzymywania na pasie ruchu (LKA), moduł sterowania napędem 4×4

PDM3

7,5 A

Moduł sterowania inteligentnym kluczykiem, moduł immobilizera

P/OUTLET2

20 A

Skrzynka przekaźników ICM (przekaźnik gniazda zasilania)

ROOM LP

7,5 A

Lampka oświetlenia schowka przedniego, lampka w osłonie przeciwsłonecznej L/P, lampka oświetlenia wnętrza, lampka w konsoli podsufitowej, ładowarka bezprzewodowa, moduł przełączników w konsoli centralnej (wersje z ładowarką bezprzewodową), lampka oświetlenia bagażnika

Pozycja wolna

7,5 A

Pozycja wolna

B/Alarm

10 A

Skrzynka przekaźników ICM (przekaźnik syreny autoalarmu)

MEMORY

10 A

Moduł sterowania układem klimatyzacji, wyświetlacz przezierny, zestaw wskaźników, moduł BCM, skrzynka przekaźników ICM (przekaźnik składania/rozkładania lusterek zewnętrznych), czujnik deszczu

Pozycja wolna

20 A

Pozycja wolna

AMP

30 A

Przetwornica DC-DC układu ISG, wzmacniacz

MODULE6

7,5 A

Moduł sterowania inteligentnym kluczykiem, moduł BCM

MDPS

7,5 A

Jednostka układu MDPS

MODULE1

7,5 A

Aktywne klapy powietrza, moduł przełączników w konsoli centralnej (wersje bez ładowarki bezprzewodowej), włącznik świateł awaryjnych, złącze diagnostyczne (DLC)

MODULE7

7,5 A

Moduł sterowania wentylacją foteli przednich, moduł sterowania podgrzewaniem foteli przednich

A/BAG IND

7,5 A

Zestaw wskaźników, moduł sterowania układem klimatyzacji

BRAKE SWITCH

7,5 A

Włącznik świateł stopu, moduł sterowania inteligentnym kluczykiem

START

7,5 A

Przełącznik położeń selektora (wersje ze skrzynią DCT), moduł sterowania inteligentnym kluczykiem (wersje z inteligentnym kluczykiem), skrzynka przekaźników ICM (przekaźnik syreny autoalarmu), moduł ECM

CLUSTER

7,5 A

Wyświetlacz przezierny, zestaw wskaźników

DR/LOCK

20 A

Przekaźnik zablokowania drzwi, przekaźnik odblokowania drzwi, skrzynka przekaźników ICM (przekaźnik podwójnej blokady)

PDM2

7,5 A

Przycisk START/STOP, moduł immobilizera

FCA

10 A

Moduł sterowania układem wspomagającym unikanie kolizji czołowych (FCA)

S/HTR

20 A

Moduł podgrzewania foteli przednich, moduł wentylacji foteli przednich

A/CON2

20 A

Moduł sterowania układem klimatyzacji

A/CON1

7,5 A

Moduł sterowania układem klimatyzacji, skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.10)

PDM1

15 A

Moduł sterowania inteligentnym kluczykiem

SPARE

10 A

Pozycja wolna

A/BAG

15 A

Moduł sterowania układem SRS-Airbag

IG1

25 A

Skrzynka B/P PCB (bezpieczniki: F9, F10, F11, F12)

MODULE2

10 A

Ładowarka bezprzewodowa, moduł sterowania inteligentnym kluczykiem, moduł BCM, system audio, jednostka systemu audio-wideo i nawigacji, skrzynka przekaźników ICM (przekaźnik gniazda zasilania), przełącznik elektrycznego sterowania lusterkami zewnętrznymi, przetwornica DC-DC układu ISG

Washer

15 A

Przełącznik wielofunkcyjny

Wiper

10 A

Moduł BCM

R/Wiper

15 A

Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej

F/Wiper

25 A

Silnik wycieraczek przednich, skrzynka B/P PCB (przekaźnik niskiego biegu wycieraczek przednich)

RR HTD

10 A

Lusterko zewnętrzne sterowane elektrycznie po stronie kierowcy, moduł sterowania układem klimatyzacji, moduł ECM

P/OUTLET1

20 A

Gniazdo zasilania

SPARE

15 A

Pozycja wolna

HTD STRG

15 A

Moduł BCM

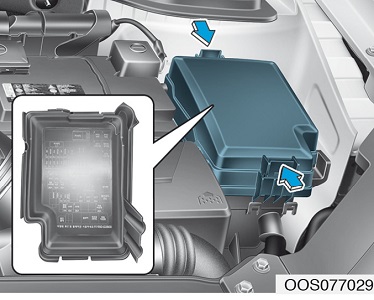

RLY.2

E62

Przekaźnik nr 2 wentylatora chłodnicy

RLY.3

E63

Przekaźnik nr 3 modułu PDM (stan IG1)

RLY.4

E64

Przekaźnik nr 1 rozrusznika

RLY.6

E66

Przekaźnik nr 4 modułu PDM (stan IG2)

RLY.7

E67

Przekaźnik pompy paliwa

RLY.8

E68

Przekaźnik nr 2 modułu PDM (stan ACC)

RLY.9

E69

Przekaźnik nr 1 wentylatora chłodnicy

RLY.10

E70

Przekaźnik dmuchawy

RLY.12

E72

Przekaźnik ogrzewania szyby tylnej

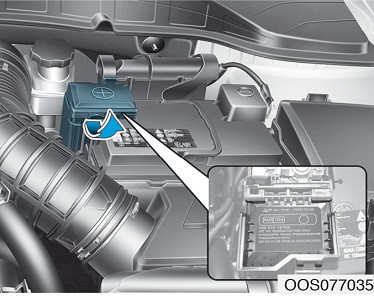

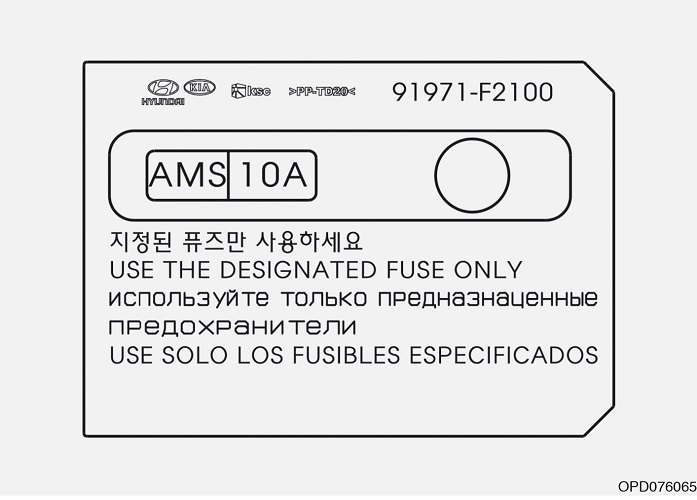

BEZPIECZNIK WYSOKOPRĄDOWY 1

MAIN

150 A

Skrzynka bezpieczników i przekaźników w przedziale silnika (bezpieczniki F20, F21, F22)

MDPS

80 A

Jednostka układu MDPS

BEZPIECZNIK WYSOKOPRĄDOWY 2

BATT5

60 A

Skrzynka B/P PCB (bezpieczniki F7, F8, F14, F15, F16, przekaźnik główny)

BATT2

60 A

Moduł IGPM (bezpiecznik F30, IPS0, IPS1, IPS2)

BATT3

60 A

Moduł IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8)

BATT4

50 A

Moduł IGPM (bezpieczniki F3, F4, F5, F6, F7, F8, F9, F12, F15, F18)

C/FAN

60 A

Skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźniki RLY.2, RLY.9)

RR DEFOG

40 A

Skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.12)

BLOWER

40 A

Skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.10)

IG1

40 A

Wersje bez inteligentnego kluczyka: stacyjka

Wersje z inteligentnym kluczykiem: skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźniki RLY.3, RLY.8)

IG2

40 A

Wersje bez inteligentnego kluczyka: stacyjka

Wersje z inteligentnym kluczykiem: skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.6)

BEZPIECZNIK

TCM

15 A

Moduł TCM

V/PUMP

20 A

Pompa podciśnienia

F/PUMP

20 A

Skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.7)

BATT1

40 A

Moduł IGPM (bezpieczniki F21, F24, F28, F33, automatyczny wyłącznik prądu upływowego)

DCT1

40 A

Moduł TCM

DCT2

40 A

Moduł TCM

4WD

20 A

Moduł sterowania napędem 4×4

ABS1

40 A

Moduł sterowania układem ESC, przełącznik wielofunkcyjny

ABS2

30 A

Moduł sterowania układem ESC

SENSOR2

10 A

Skrzynka B/P PCB (przekaźnik układu klimatyzacji), skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.9), zawór elektromagnetyczny sterujący usuwaniem oparów paliwa z pochłaniacza (PCSV), zawór sterujący recyrkulacją turbosprężarki (RCV), zawór nr 1 i 2 sterowania przepływem oleju (OCV)

ECU2

10 A

Moduł ECM

ECU1

20 A

Moduł ECM

INJECTOR

15 A

–

SENSOR1

15 A

Sonda lambda przednia i tylna

IGN COIL

20 A

Cewki zapłonowe nr 1 ÷ 4

ECU3

15 A

Moduł ECM

A/CON

10 A

Skrzynka B/P PCB (przekaźnik układu klimatyzacji)

ECU5

10 A

Moduł ECM

SENSOR4

15 A

Pompa podciśnienia

ABS3

10 A

Moduł sterowania układem ESC, wielofunkcyjne złącze diagnostyczne

TCM2

15 A

Moduł TCM, przełącznik położeń selektora

SENSOR3

10 A

Skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.7)

ECU4

15 A

Moduł ECM

H/LAMP

10 A

Skrzynka B/P PCB (przekaźnik świateł drogowych)

HORN

15 A

Skrzynka B/P PCB (przekaźnik sygnalizatora dźwiękowego)

SENSOR2

10 A

Skrzynka B/P PCB (przekaźnik układu klimatyzacji), skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.9), zawór sterujący recyrkulacją turbosprężarki (RCV), zawór elektromagnetyczny sterujący usuwaniem oparów paliwa z pochłaniacza (PCSV), zawór nr 1 ÷ 3 sterowania przepływem oleju (OCV)

ECU2

10 A

Moduł ECM

ECU1

20 A

Moduł ECM

INJECTOR

15 A

–

SENSOR1

15 A

Sonda lambda przednia i tylna

IGN COIL

20 A

Cewki zapłonowe nr 1 ÷ 3

ECU3

15 A

Moduł ECM

A/CON

10 A

Skrzynka B/P PCB (przekaźnik układu klimatyzacji)

ECU5

10 A

Moduł ECM

SENSOR4

15 A

–

ABS3

10 A

Wielofunkcyjne złącze diagnostyczne, moduł sterowania układem ESC

TCM2

15 A

–

SENSOR3

10 A

Skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.7)

ECU4

15 A

Moduł ECM

H/LAMP

10 A

Skrzynka B/P PCB (przekaźnik świateł drogowych)

HORN

15 A

Skrzynka B/P PCB (przekaźnik sygnalizatora dźwiękowego)
