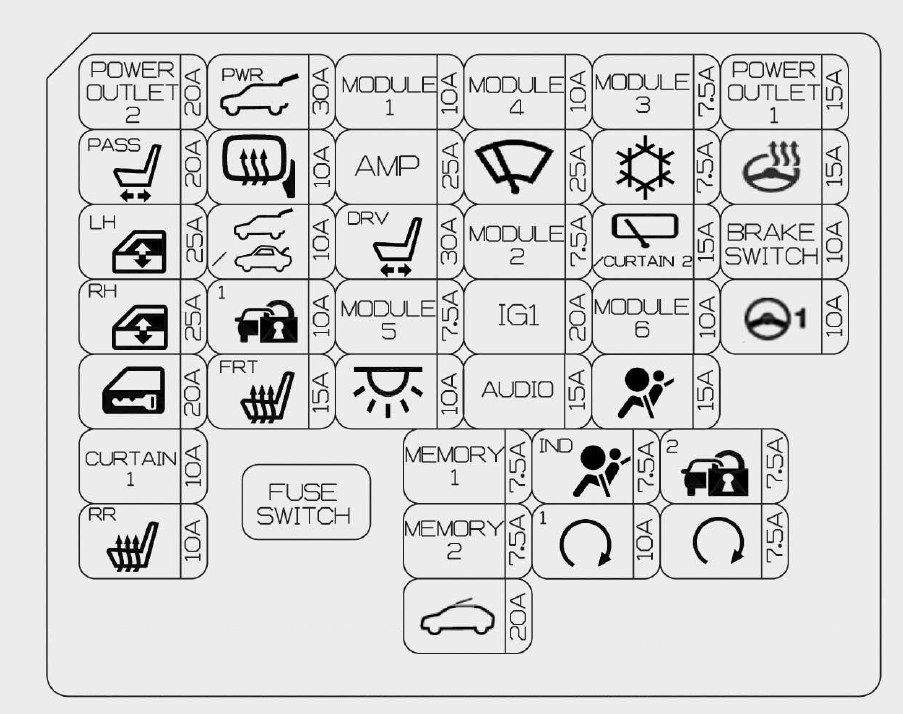

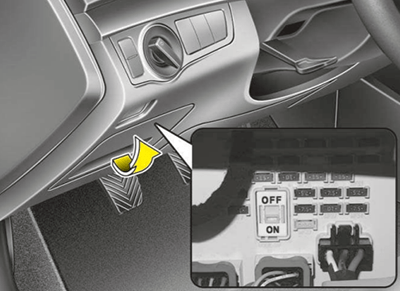

| Numer |
Ampery [A] |
Symbol |
Nazwa |
Opis |
| 1 |
20 |
|
POWER
OUTLET 2 |
Gniazdo zasilania konsoli, tylne gniazdo zasilania |
| 2 |
30 |
|
POWER
TAIL GATE |
Tylna klapa bagażnika |
| 3 |
10 |
|
MODULE 1 |
Moduł sterowania inteligentnym kluczem, BCM, Audio, AMP, JBL wzmacniacz, jednostka główna A/V i nawigacji, konwerter DC-DC (audio/AMP), lampka konsoli górnej, system przewodnika parkowania, przełącznik lusterka zewnętrznego |
| 4 |
10 |
|
MODULE 4 |

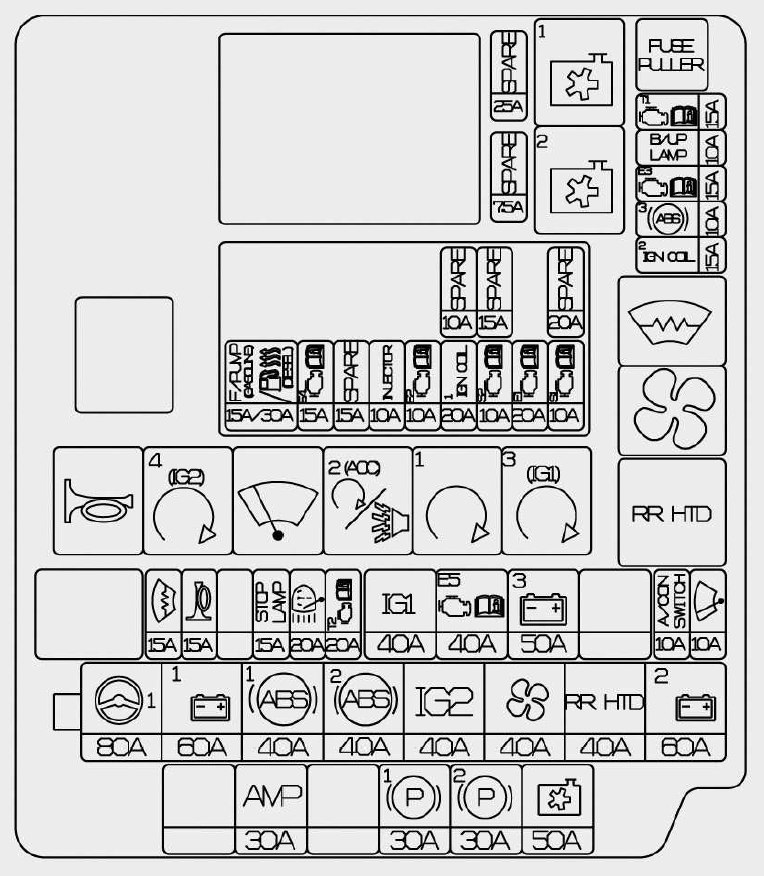

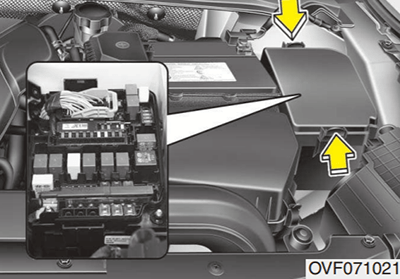

Skrzynka bezpieczników i przekaźników E/R (RLY. 12), wyłącznik świateł stopu, uniwersalne złącze kontrolne, jednostka aktywnej klapy powietrznej, czujnik ostrzegawczy filtra paliwa (D4FD) |
| 5 |
7,5 |
|
MODULE 3 |
Moduł sterujący inteligentnego kluczyka, BCM, panoramiczne okno dachowe, czujnik deszczu, moduł sterujący CCS kierowcy/pasażera, skrzynka przekaźników ICM (przekaźnik spryskiwacza reflektorów) |
| 6 |
15 |
|
POWER
OUTLET 1 |
Gniazdo zasilania z przodu |
| 7 |
20 |
|
P/SEAT PASS |
Przełącznik ręczny pasażera |
| 8 |
10 |
|
HTD MIRR |
Lusterko zewnętrzne kierowcy/pasażera, ECM/PCM, moduł sterujący klimatyzacji |
| 9 |
25 |
|
AMP |
AMP, JBL wzmacniacz, Przetwornica DC-DC (AMP) |
| 10 |
25 |
|
WIPER FRT |
Skrzynka przekaźników ICM (przekaźnik czujnika deszczu), przełącznik wielofunkcyjny, skrzynka bezpieczników i przekaźników E/R (RLY. 7), silnik wycieraczki przedniej |
| 11 |
7,5 |
|
A/CON |

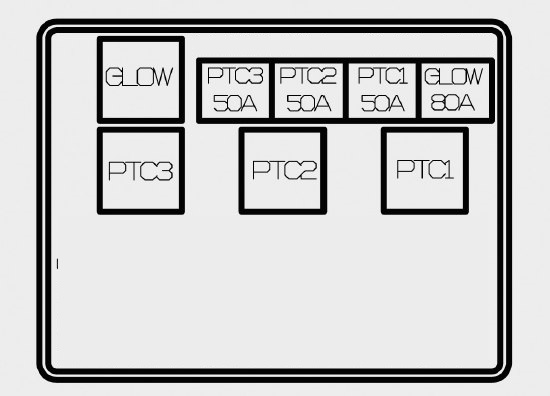

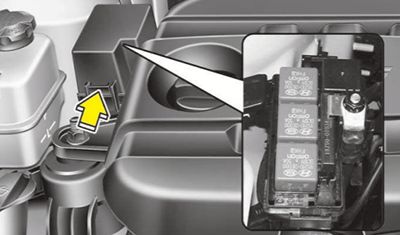

Skrzynka bezpieczników i przekaźników E/R (RLY. 4), skrzynka EMS (przekaźnik podgrzewacza paliwa), skrzynka oleju napędowego (przekaźnik podgrzewacza PTC nr 2/3), moduł sterujący klimatyzacji |
| 12 |
15 |
|
STEERING
WHEEL HEATER |
Podgrzewacz kierownicy |
| 13 |
25 |
|
P/WDW LH |
Przekaźnik podnośnika szyby lewej, główny wyłącznik podnośnika szyby, moduł bezpieczeństwa podnośnika szyby kierowcy/pasażera, moduł podnośnika szyby tylnej lewej, przełącznik podnośnika szyby tylnej lewej |
| 14 |
10 |
|
PDM 1 |
Przekaźnik otwarcia tylnej klapy, zatrzask pokrywy bagażnika (SEDAN), zatrzask tylnej klapy (WAGON), skrzynka przekaźników ICM (blokada wlewu paliwa/przekaźnik odblokowania) |
| 15 |
30 |
|
P/SEAT DRV |
Moduł sterownika IMS, przełącznik ręczny sterownika |
| 16 |
7,5 |
|
MODULE 2 |
BCM, moduł immobilizera, konwerter DC-DC (audio/AMP), audio, lusterko elektrochromowe, moduł asystenta utrzymania pasa ruchu, moduł sterowania klimatyzacją, lampa przednia lewa i prawa, moduł IMS sterownika, moduł automatycznego poziomowania reflektorów, Siłownik urządzenia do poziomowania reflektorów, Podgrzewacz tylnych siedzeń, Moduł monitorowania ciśnienia w oponach, Moduł sterujący CCS kierowcy/pasażera, Dźwignia zmiany biegów skrzyni automatycznej IND., Przełącznik konsoli, Moduł podgrzewacza siedzenia kierowcy/pasażera |
| 17 |
15 |
|
WIPER RR |
Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej, przełącznik wielofunkcyjny, moduł tylnej kurtyny |
| 18 |
10 |
|
BRAKE SWITCH |
Przełącznik świateł stopu, moduł sterujący inteligentnego klucza |
| 19 |
25 |
|
P/WDW RH |
Przekaźnik podnośnika szyby prawej, wyłącznik główny podnośnika szyby, przełącznik podnośnika szyby pasażera, moduł bezpieczeństwa podnośnika szyby kierowcy/pasażera, moduł podnośnika podnośnika szyby tylnej, prawy przełącznik podnośnika szyby tylnej, prawy przełącznik podnośnika szyby tylnej |
| 20 |
10 |
|
PDM 2 |
Moduł sterujący inteligentnego kluczyka, przełącznik przycisku Start/Stop, moduł immobilizera |
| 21 |
7,5 |
|
MODULE 5 |
Klamka zewnętrzna inteligentnego kluczyka kierowcy/pasażera, lusterko zewnętrzne kierowcy/pasażera, jednostka aktywnej klapy powietrza, przełącznik ogrzewania tylnych siedzeń, automatyczne światło i czujnik foto, przełącznik trybu sportowego, elektromagnes kluczyka |
| 22 |
20 |
|
IG1 |
Skrzynka bezpieczników i przekaźników E/R (bezpieczniki – F27, F28, F29, F30, F31) |
| 23 |
10 |
|
MODULE 6 |
Zestaw wskaźników, przełącznik podgrzewania przedniego siedzenia po lewej i prawej stronie, moduł adaptacyjnego oświetlenia przedniego, moduł elektrycznego hamulca postojowego |
| 24 |
10 |
|
MDPS |
Moduł sterujący EPS |
| 25 |
20 |
|
DR LOCK |
Przekaźnik blokady/odblokowania drzwi, skrzynka przekaźnika ICM (przekaźnik martwego zamka), siłownik zamka drzwi kierowcy/pasażera, siłownik zamka tylnych drzwi lewych i prawych |
| 26 |
15 |
|
S/HEATER FRT |
Moduł sterujący CCS kierowcy/pasażera, moduł podgrzewacza siedzenia kierowcy/pasażera |
| 27 |
10 |
|
INTERIOR LAMP |
Lampka drzwi kierowcy/pasażera, lampka konsoli górnej, lampa przenośna, lampka wnętrza pojazdu, lampka schowka na rękawiczki, lampka bagażnika, lampka nożna kierowcy/pasażera, lampka w bagażniku, tylna lampka osobista, lampka toaletki po lewej i prawej stronie |
| 28 |
15 |
|
MULTIMEDIA |
Jednostka główna audio, audio-wideo i nawigacji, konwerter DC-DC (audio) |
| 29 |
15 |
|
A/BAG |
Moduł sterujący SRS |
| 30 |
10 |
|
CURTAIN |
Moduł tylnej kurtyny |
| 31 |
7,5 |
|
MEMORY 1 |
Zestaw wskaźników, moduł monitorowania ciśnienia w oponach, moduł tylnej kurtyny, czujnik przechyłu, moduł sterowania klimatyzacją, BCM, ultradźwiękowy czujnik ochrony przed wtargnięciem, syrena, moduł IMS kierowcy, przełącznik zasilania zewnętrznego lusterka |
| 32 |
7,5 |
|
A/BAG IND |
Klaster instrumentów |
| 33 |
7,5 |
|
PDM 3 |
Inteligentny moduł sterujący kluczem |
| 34 |
10 |
|
S/HEATER RR |
Moduł ogrzewania tylnych siedzeń |
| 35 |
7,5 |
|
MEMORY 2 |
Odbiornik radiowy |
| 36 |
10 |
|
PDM 1 |
Inteligentny moduł sterujący kluczem |
| 37 |
7,5 |
|
START |
Z przyciskiem Start: skrzynka bezpieczników i przekaźników E/R (RLY. 8),
wyłącznik blokady zapłonu, przełącznik zakresu skrzyni biegów
z przyciskiem Start: ECM/PCM, przełącznik zakresu skrzyni biegów |
| 38 |
20 |
|
SUNROOF |
Panoramiczny szyberdach |
