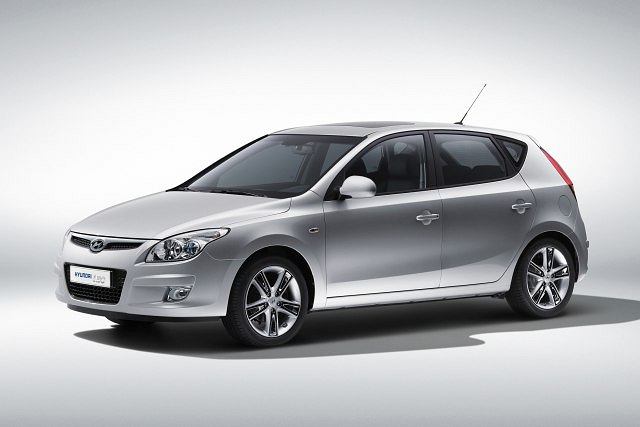

Hyundai i30 FD (2009-2010) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
4 stycznia, 2023

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Hyundai i30 FD

Dotyczy pojazdów wyprodukowanych w latach:

2009, 2010.

Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu. Jest dokładna w momencie drukowania. Sprawdzając skrzynkę bezpieczników w pojeździe, zapoznaj się z etykietą skrzynki bezpieczników.

Przedział pasażerski

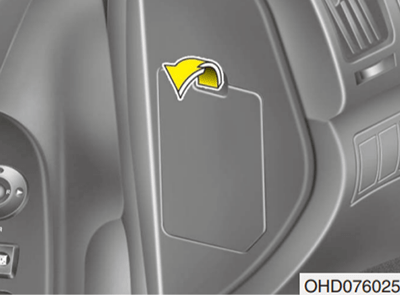

Skrzynka bezpieczników znajduje się z boku deski rozdzielczej, po stronie kierowcy, za osłoną.

Hyundai i30 FD (2008) - skrzynka bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
START	10 A	Przełącznik blokady zapłonu, alarm antykradzieżowy, przełącznik zakresu skrzyni biegów
A/CON SW	10 A	Moduł sterujący klimatyzacji
HTD MIRR	10 A	Silnik podgrzewanego lusterka zewnętrznego
SEAT HTR	15A	Podgrzewacz siedzenia (przełącznik, zasilanie)
A/CON	10 A	Przekaźnik dmuchawy, moduł sterujący klimatyzacji, moduł sterujący szyberdachu, czujnik deszczu
FR FOG	10 A	Przekaźnik reflektora
FR WIPER	25A	Przekaźnik wycieraczek przednich
REAR WIPER	15A	Przekaźnik tylnej wycieraczki
DRL	15A	Zespół świateł do jazdy dziennej
RR FOG	10 A	Przekaźnik tylnych świateł przeciwmgłowych
P/WDW LH	25A	Przełącznik przedniej i tylnej szyby elektrycznej (lewa strona)
CLOCK	10 A	Zegar cyfrowy, dźwięk
C/LIGHTER	15A	Gniazdo zasilania
DR LOCK	20A	Moduł sterujący szyberdachu, przekaźnik odblokowania/blokowania drzwi
DEICER	15A	Odmrażacz przedniej szyby
STOP	15A	Przełącznik świateł stopu
ROOM LP	15A	Lampa do bagażnika, Lampa kopułkowa, Lampa mapowa, Zegar cyfrowy
AUDIO	15A	Audio
T/GATE	15A	Przekaźnik odblokowania tylnej klapy
SAFETY P/WDW RH	25A	Wyłącznik przedniej i tylnej szyby bezpieczeństwa (prawy)
SAFETY P/WDW LH	25A	Przełącznik przedniej i tylnej szyby bezpieczeństwa (lewy)
P/WDW RH	25A	Przełącznik przedniej i tylnej szyby elektrycznej (prawy)
FR P/OUTLET	15A	Gniazdo zasilania
T/SIG	10 A	Przełącznik świateł awaryjnych, kierunkowskaz
A/BAG IND	10 A	Wskaźnik poduszki powietrznej (zestaw wskaźników), SBR (pasażer, tył)
CLUSTER	10 A	Zestaw wskaźników, TPMS
A/BAG	15A	Moduł sterujący SRS
IGN 1	15A	Moduł EPS, przełącznik ESP
HEAD LAMP	15A	Przekaźnik reflektora
TAIL RH	10 A	Lampa czołowa (prawa), lampa schowka na rękawiczki, tylna lampa zespolona (prawa), lampka rejestracyjna
TAIL LH	10 A	Reflektor przedni (lewa), główny wyłącznik podnośnika szyby, tylna lampa zespolona (lewa), lampka rejestracyjna

Zobacz także: Hyundai Tucson TL (2018) - skrzynka bezpieczników i przekaźników

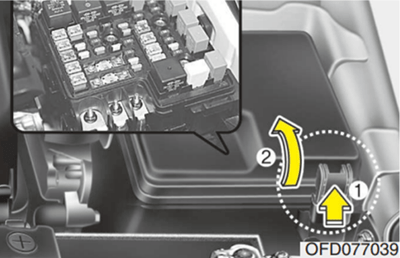

Komora silnika

Hyundai i30 FD (2008) - skrzynka bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
Fusible link:
ALTERNATOR	150A	Generator, skrzynka bezpieczników (D4FB/D4EA)
MDPS	80A	Moduł sterujący EPS
ABS.2	20A	Moduł sterujący ESP, moduł sterujący ABS, uniwersalne złącze kontrolne
ABS.1	40A	Moduł sterujący ESP, moduł sterujący ABS, uniwersalne złącze kontrolne
B+.1	50A	Skrzynka przyłączeniowa tablicy rozdzielczej
RR HTD	40A	Skrzynka przyłączeniowa tablicy rozdzielczej
BLOWER	40A	Przekaźnik dmuchawy
C/FAN	40A	Wentylator skraplacza nr 1, przekaźnik 2
B+.2	50A	Skrzynka przyłączeniowa tablicy rozdzielczej
IGN.2	40A	Wyłącznik zapłonu, przekaźnik rozruchu
IGN.1	30A	Stacyjka
ECU	30A	Przekaźnik główny, moduł sterujący układu napędowego (G4GC)
Fuse:
SPARE.1	20A	(Zapasowy)
FR FOG	15A	Przekaźnik przednich świateł przeciwmgłowych
A/CON	10 A	Przekaźnik klimatyzacji
HAZARD	15A	Przełącznik świateł awaryjnych, przekaźnik świateł awaryjnych
F/PUMP	15A	Przekaźnik pompy paliwa
ECU.1	10 A	ECM(G4FC), PCM(G4FC), TCM(D4FB), generator (D4EA)
ECU.3	10 A	ECM(D4FB/D4EA)
ECU.4	20A	ECM(D4FB/D4EA)
INJ	15A	Przekaźnik klimatyzacji, przekaźnik pompy paliwa, wtryskiwacz nr 1,2,3,4 (G4FC/G4GC), PCM(G4FC/G4GC), siłownik prędkości biegu jałowego (G4FC/G4GC), moduł immobilizera (D4FB) itp.
SNSR.2	10 A	Generator impulsów „A”, „B”, TCM (D4FB), wyłącznik świateł stopu (G4FC/G4GC), czujnik prędkości pojazdu itp.
HORN	15A	Przekaźnik klaksonu
ABS	10 A	Moduł sterujący ESP, moduł sterujący ABS, uniwersalne złącze kontrolne
ECU.2	10 A	Cewka zapłonowa nr 1,2,3,4(G4FC), PCM(G4GC)
B/UP	10 A	Przełącznik świateł cofania, przełącznik zakresu skrzyni biegów, moduł tempomatu
H/LP LO RH	10 A	Lampa czołowa (prawa), Siłownik poziomujący lampę czołową (prawy)
H/LP LO LH	10 A	Reflektor przedni (Llewy), Siłownik poziomowania reflektora (lewy), Przełącznik poziomowania reflektora
H/LP HI	20A	Przekaźnik świateł drogowych
SNSR.1	10 A	Moduł immobilizera (G4FC/G4GC), wyłącznik świateł stopu (D4FB), sonda lambda (D4FB) itp.
SPARE	10 A	(Zapasowy)
SPARE	15A	(Zapasowy)
SPARE	20A	(Zapasowy)

Zobacz także: Hyundai Kona EV (2021-2022) - skrzynka bezpieczników i przekaźników

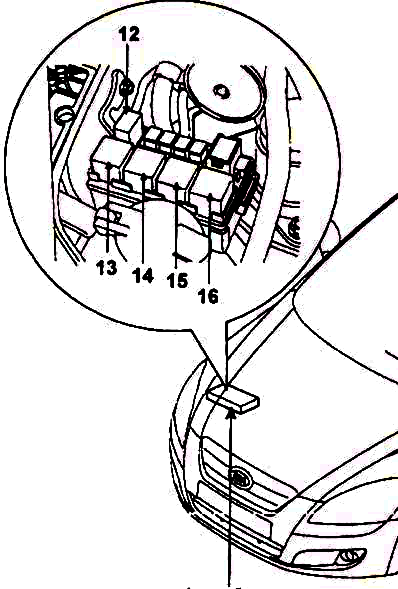

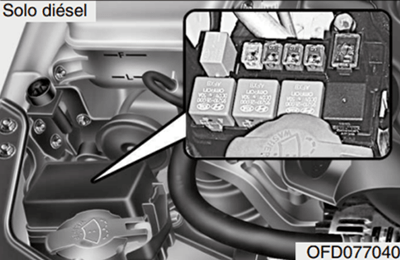

Komora silnika (Diesel)

Hyundai i30 FD (2008) - skrzynka bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
GLOW PLUG FUSIBLE LINK	80A	Świeca żarowa, Nagrzewnica powietrza
PTC HEATER #1 FUSIBLE LINK	50A	Grzałka PTC 1
PTC HEATER #2 FUSIBLE LINK	50A	Grzałka PTC 2
PTC HEATER #3 FUSIBLE LINK	50A	Grzałka PTC 3
FUEL FILTER HEATER FUSIBLE LINK	30A	Podgrzewacz filtra paliwa
16 – GLOW PLUG RELAY	–	Przekaźnik świecy żarowej
15 – PTC HEATER RELAY #1	–	Przekaźnik grzałki PTC 1
14 – PTC HEATER RELAY #2	–	Przekaźnik grzałki PTC 2
13 – PTC HEATER RELAY #3	–	Przekaźnik grzałki PTC 3
12 – FUEL FILTER HEATER RELAY	–	Przekaźnik nagrzewnicy filtra paliwa
