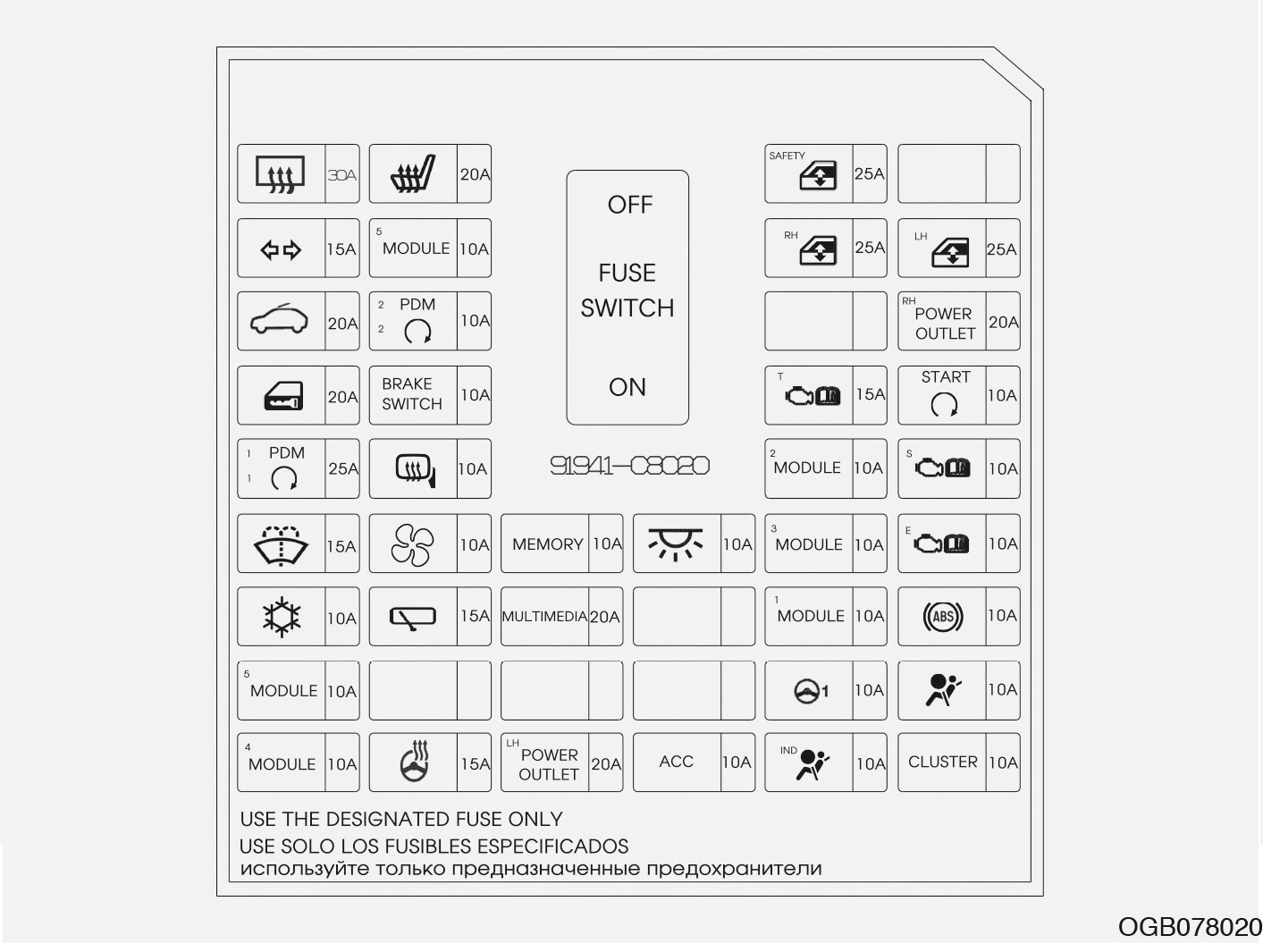

Hyundai i20 (2019) – skrzynka bezpieczników i przekaźników

Nazwa

Symbol

Ampery [A]

Opis

RR HTD

30 A

Przekaźnik ogrzewania szyby tylnej

S/HEATER

20 A

Podgrzewanie fotela kierowcy/pasażera

SAFETY P/WDW

25 A

Moduł bezpiecznego sterowania szybą w drzwiach kierowcy

T/SIG

15 A

Moduł BCM

MODULE6

10 A

Złącze diagnostyczne (DLC)

P/WDW RH

25 A

Główny przełącznik sterowania szybami, przełącznik sterowania szybą w drzwiach pasażera (LHD)

P/WDW LH

25 A

Główny przełącznik sterowania szybami, przełącznik sterowania szybą w drzwiach pasażera (RHD)

SUNROOF

20 A

Silnik elektryczny okna dachowego

PDM 2

10 A

Moduł sterowania inteligentnym kluczykiem, przycisk Start/Stop

POWER OUTLET RH

20 A

Gniazdo elektryczne P

DR LOCK

20 A

Przekaźnik odblokowania pokrywy bagażnika, przekaźnik zablokowania drzwi, przekaźnik odblokowania drzwi, przekaźnik podwójnej blokady zamków

BRAKE SWITCH

10 A

Włącznik świateł stopu, moduł sterowania inteligentnym kluczykiem

TCU

15 A

Czujnik WE/WY prędkości obrotowej, przełącznik położeń selektora, włącznik świateł cofania, włącznik trybu sportowego

START

10 A

Czujnik włączenia sprzęgła, przełącznik położeń selektora, skrzynka B/P PCB
(przekaźnik rozrusznika), moduł ECM, moduł sterowania inteligentnym kluczykiem

PDM 1

25 A

Moduł sterowania inteligentnym kluczykiem

HTD MIRR

10 A

Moduł ECM/PCM, moduł sterowania układem klimatyzacji, lusterka zewnętrzne sterowane elektrycznie kierowcy/pasażera

MODULE 2

10 A

Przełączniki w konsoli, brzęczyk układu czujników parkowania, kamera wielofunkcyjna, moduł sterowania układem TPMS, moduł sterowania układem LDW,
czujnik parkowania tylny L/P/środkowy L/środkowy P, wyłącznik układu ESC,
czujnik parkowania przedni L/P/środkowy L/środkowy P

SENSOR

10 A

Czujnik poziomu oleju, czujnik obecności wody w odstojniku filtra paliwa, przekaźnik świec żarowych

WASHER

15 A

Przełącznik wielofunkcyjny (wycieraczki)

BLOWER

10 A

Moduł sterowania układem klimatyzacji automatycznej

MEMORY

10 A

Zegar cyfrowy, moduł BCM, włącznik świateł awaryjnych, włącznik zamka centralnego, moduł sterowania układem klimatyzacji, czujnik deszczu, zestaw wskaźników (mikrosterownik, lampki), moduł sterowania układem TPMS

INTERIOR LAMP

10 A

Lampka oświetlenia bagażnika, lampka oświetlenia punktowego, lampka w przysłonie L/P, lampka oświetlenia wnętrza centralna, osobista lampka oświetlenia wnętrza L/P, lampka oświetlenia schowka

MODULE 3

10 A

Wielofunkcyjne złącze diagnostyczne (MPCC), moduł sterowania klimatyzacją automatyczną, przełączniki w kontroli centralnej, podświetlenie selektora A/T, przetwornica DC-DC, zwijacz, podgrzewanie fotela kierowcy/pasażera

ECU

10 A

Moduł ECM/PCM, moduł sterowania inteligentnym kluczykiem

A/CON

10 A

Moduł sterowania układem klimatyzacji, skrzynka B/P PCB (przekaźnik dmuchawy), skrzynka B/P silnika wysokoprężnego (przekaźnik nr 2 nagrzewnicy PTC, przekaźnik nr 3 nagrzewnicy PTC)

WIPER RR

15 A

Silnik wycieraczki tylnej, skrzynka B/P PCB (przekaźnik wycieraczki tylnej)

MULTIMEDIA

20 A

System audio (bez układu ISG), przetwornica DC-DC (z układem ISG)

MODULE 1

10 A

Moduł BCM, włącznik trybu sportowego, włącznik świateł stopu

ABS

10 A

Moduł sterowania układem ABS, moduł sterowania układem ESC, moduł przełączników w desce rozdzielczej

MODULE 5

10 A

Podgrzewanie fotela kierowcy/pasażera, lusterko elektrochromatyczne, moduł BCM, przełącznik poziomowania świateł przednich, siłownik poziomowania świateł przednich L/P

MDPS

10 A

Jednostka układu MDPS

A/BAG

10 A

Moduł sterowania układem SRS-Airbag

MODULE 4

10 A

Moduł BCM, moduł sterowania inteligentnym kluczykiem

HTD STRG

15 A

Zwijacz

POWER OUTLET LH

20 A

Gniazdo elektryczne L

ACC

10 A

Przełącznik elektrycznego sterowania lusterkami zewnętrznymi, moduł BCM, moduł sterowania inteligentnym kluczykiem, przekaźnik gniazd zasilania, smartfon, zegar cyfrowy, system audio, przetwornica DC-DC

A/BAG IND

10 A

Zestaw wskaźników (lampki)

CLUSTER

10 A

Zestaw wskaźników (mikrosterownik, lampki)

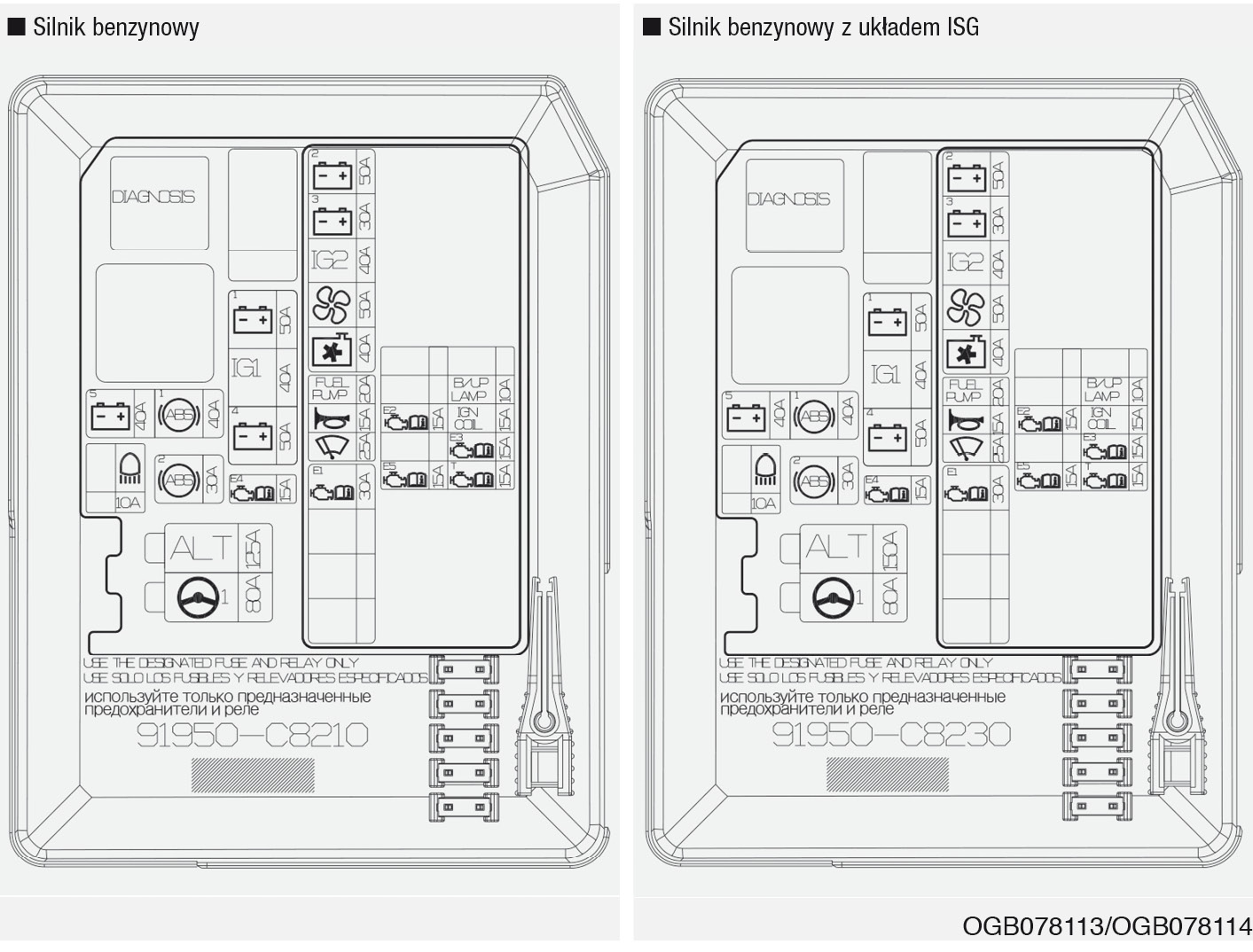

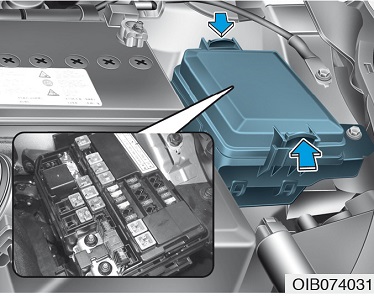

ALT

[125 A]

(150 A)

Alternator, skrzynka B/P silnika wysokoprężnego

Bezpiecznik

ECU4 (wersje bez turbosprężarki)

DCT_3 (wersje z turbosprężarką)

15 A

Moduł ECM (wersje bez turbosprężarki), moduł sterowania skrzynią DCT (wersje z turbosprężarką)

B+4

50 A

Skrzynka SJB (IPS 1 (ARISU-LT 1), IPS 2, IPS 3 (ARISU-LT 3))

IG1

40 A

Wersje bez przycisku Start/Stop: stacyjka
Wersje z przyciskiem Start/Stop: skrzynka przekaźników PDM (przekaźnik IG1/ACC)

B+1

50 A

Skrzynka SJB

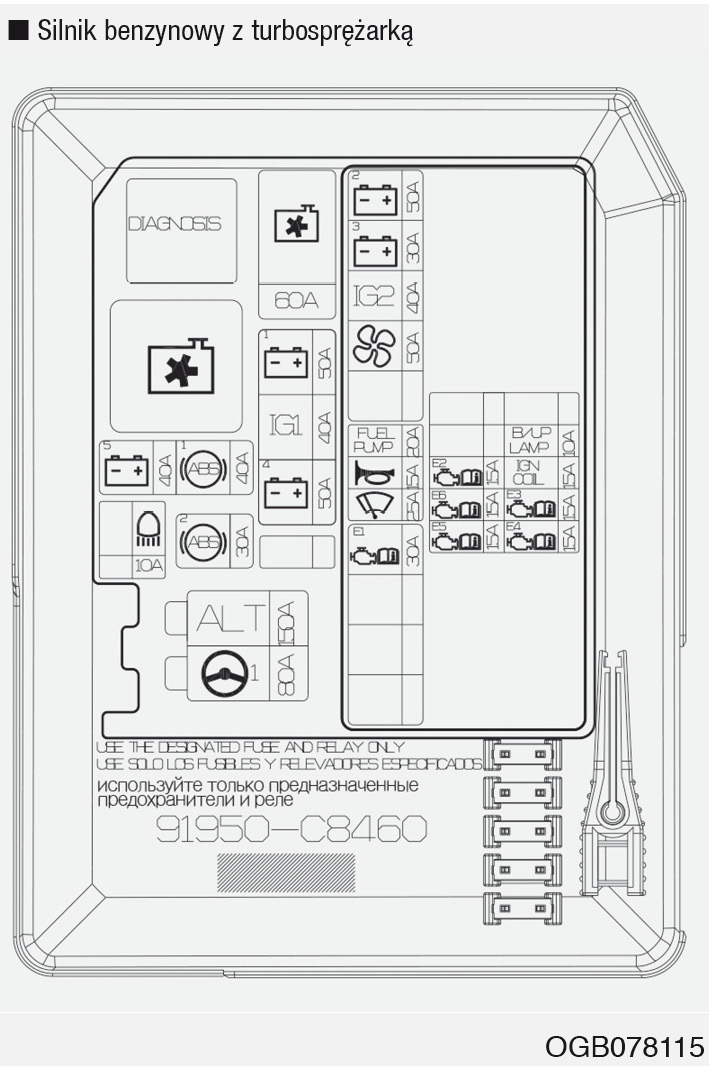

C/FAN (GSL-T)

60 A

Przekaźnik wentylatora chłodnicy (wersje z turbosprężarką)

ABS 2

30 A

Moduł sterowania układem ABS, moduł sterowania układem ESC

ABS 1

40 A

Moduł sterowania układem ABS, moduł sterowania układem ESC, wielofunkcyjne złącze diagnostyczne (MPCC)

H/LAMP HI SOL

10 A

Skrzynka B/P PCB (przekaźnik siłownika el.mag. świateł drogowych)

B+5

40 A

Skrzynka SJB

WIPER

25 A

Przekaźnik niskiej prędkości wycieraczek

HORN

15 A

Przekaźnik sygnalizatora dźwiękowego, przekaźnik syreny autoalarmu

F/PUMP

20 A

Przekaźnik pompy paliwa

C/FAN (NON TURBO)

40 A

Przekaźnik niskich obrotów wentylatora chłodnicy, przekaźnik wysokich obrotów wentylatora chłodnicy

BLOWER

50 A

Przekaźnik dmuchawy

IG 2

40 A

Przekaźnik rozrusznika, stacyjka (wersje bez przycisku Start/Stop), skrzynka przekaźników PDM (przekaźnik IG2)

B+3

30 A

Skrzynka SJB (IPS 4, IPS 5 (ARISU-LT 2))

B+2

50 A

Skrzynka SJB (przekaźnik szyb sterowanych elektrycznie, przekaźnik gniazda elektrycznego)

ECU 5

15 A

Moduł PCM (GSL-AT), moduł ECM (GSL-T)

ECU 6 (GSL-T)

15 A

Moduł ECM

ECU 2

15 A

Moduł ECM, moduł PCM (G4LC), wtryskiwacz nr 1, 2, 3, 4 (silnik benzynowy bez turbosprężarki), przekaźnik niskich obrotów wentylatora chłodnicy (silnik benzynowy bez turbosprężarki), zawór sterowania przepływem oleju – ukł. rozrządu zaworów dolotowych (silnik benzynowy z turbosprężarką), zawór sterowania przepływem oleju – ukł. rozrządu zaworów wylotowych (silnik benzynowy z turbosprężarką), zawór sterowania usuwaniem oparów paliwa z pochłaniacza (silnik benzynowy z turbosprężarką)

ECU 3

15 A

Moduł ECM (silnik benzynowy bez turbosprężarki), moduł PCM (silnik benzynowy bez turbosprężarki), moduł immobilizera (silnik benzynowy bez turbosprężarki), przekaźnik pompy paliwa (silnik benzynowy bez turbosprężarki), czujnik nr 1 i nr 2 położenia wałka rozrządu (CMPS) (silnik benzynowy 1.2 bez turbosprężarki), zawór nr 1 i nr 2 sterowania przepływem oleju (OCV) (silnik benzynowy bez turbosprężarki), zawór el.mag. sterujący usuwaniem oparów paliwa z pochłaniacza (PCSV) (silnik benzynowy bez turbosprężarki), zawór sterowania zmiennym kolektorem dolotowym (silnik benzynowy 1.4 bez turbosprężarki), przednia i tylna sonda lambda (HO2S) (wszystkie wersje), masowy przepływomierz powietrza (MAFS), przekaźnik wentylatora chodnicy sterowany sygnałem PWM (silnik benzynowy z turbosprężarką), zawór sterowania recyrkulacją (RCV) (silnik benzynowy z turbosprężarką), przekaźnik nr 1 nagrzewnicy PTC

B/UP LAMP

10 A

Wersje z M/T: włącznik świateł cofania
Wersje z A/T: system audio, światło cofania, lusterko elektrochromatyczne

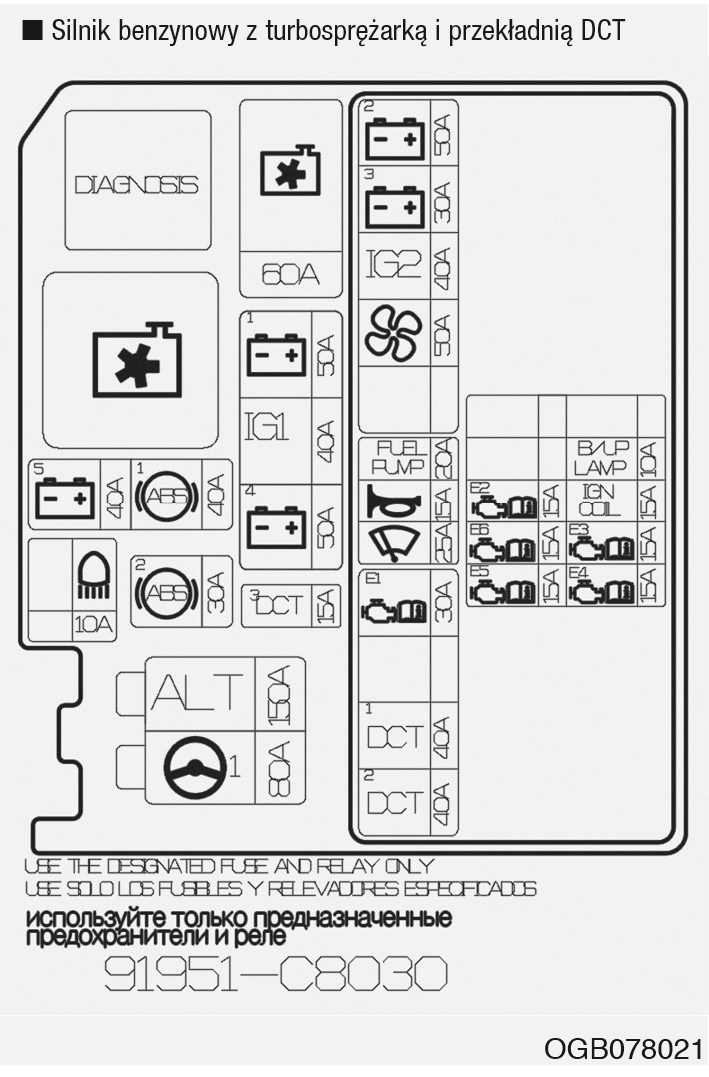

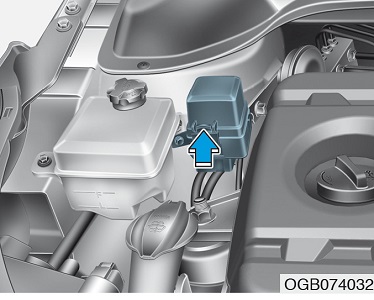

DCT_1 (GSL-TURBO)

40 A

Moduł sterowania skrzynią DCT

DCT_2

40 A

Moduł sterowania skrzynią DCT

ECU 1

30 A

Przekaźnik główny

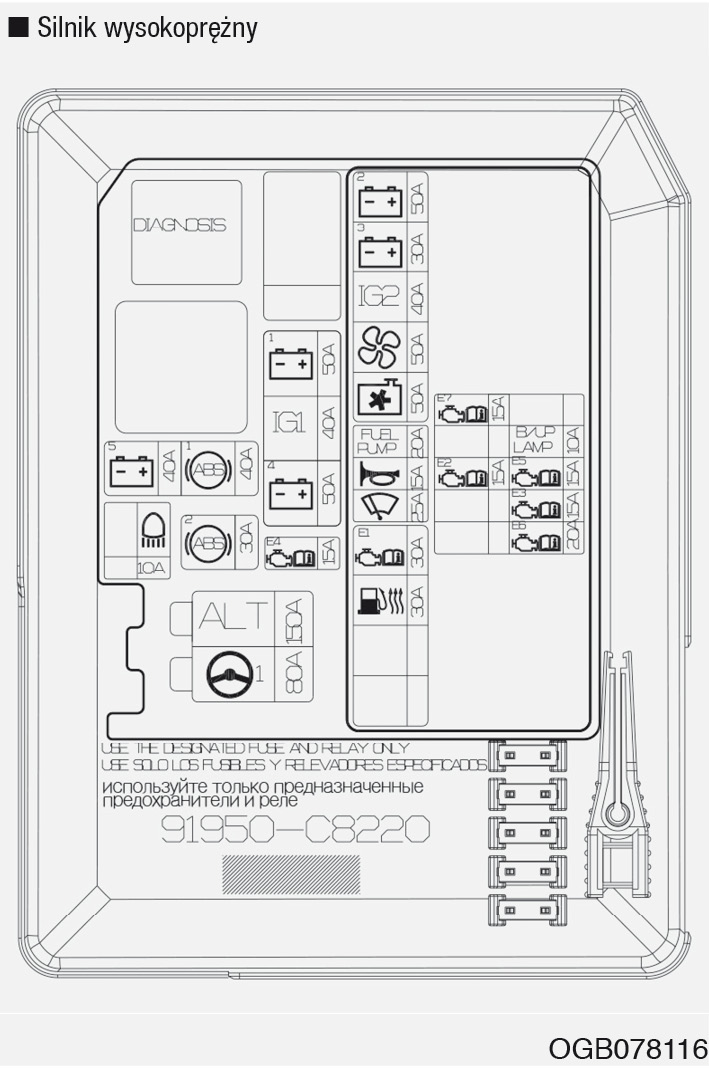

WIPER

25 A

Przekaźnik niskiej prędkości wycieraczek

HORN

15 A

Przekaźnik sygnalizatora dźwiękowego, przekaźnik syreny autoalarmu

F/PUMP

20 A

Przekaźnik pompy paliwa

C/FAN

50 A

Przekaźnik niskich obrotów wentylatora chłodnicy, przekaźnik wysokich obrotów wentylatora chłodnicy

BLOWER

50 A

Przekaźnik dmuchawy

IG 2

40 A

Przekaźnik rozrusznika, stacyjka (wersje bez przycisku Start/Stop), skrzynka przekaźników PDM (przekaźnik IG2)

B+3

30 A

Skrzynka SJB (IPS 4, IPS 5 (ARISU-LT 2))

B+2

50 A

Skrzynka SJB (przekaźnik szyb sterowanych elektrycznie, przekaźnik gniazda elektrycznego)

ECU 2

15 A

Przekaźnik niskich obrotów wentylatora chłodnicy, przekaźnik wysokich obrotów wentylatora chłodnicy, zawór regulacyjny ciśnienia paliwa (FPRV) (D4FC), sonda lambda (HO2S) nr 1/2

ECU 7

15 A

Zawór elektromagnetyczny sterowania turbosprężarką WGT (D4FC)

ECU 3

15 A

Moduł immobilizera, czujnik położenia wałka rozrządu (CMPS), masowy przepływomierz powietrza (MAFS), skrzynka B/P silnika wysokoprężnego (przekaźnik nr 1 nagrzewnicy PTC), czujnik cząstek stałych (PM) (D4FC)

ECU 5

15 A

Przekaźnik pompy paliwa, włącznik świateł stopu (D4FC),
zawór regulacyjny ciśnienia paliwa (FPRV) (D4FC),
zawór elektromagnetyczny obejścia chłodnicy recyrkulowanych spalin (D4FC), przekaźnik podgrzewacza filtra paliwa

B/UP LAMP

10 A

Włącznik świateł cofania

PTC 1

50 A

Przekaźnik 1 nagrzewnicy PTC

PTC 2

50 A

Przekaźnik 2 nagrzewnicy PTC

PTC 3

50 A

Przekaźnik 3 nagrzewnicy PTC
