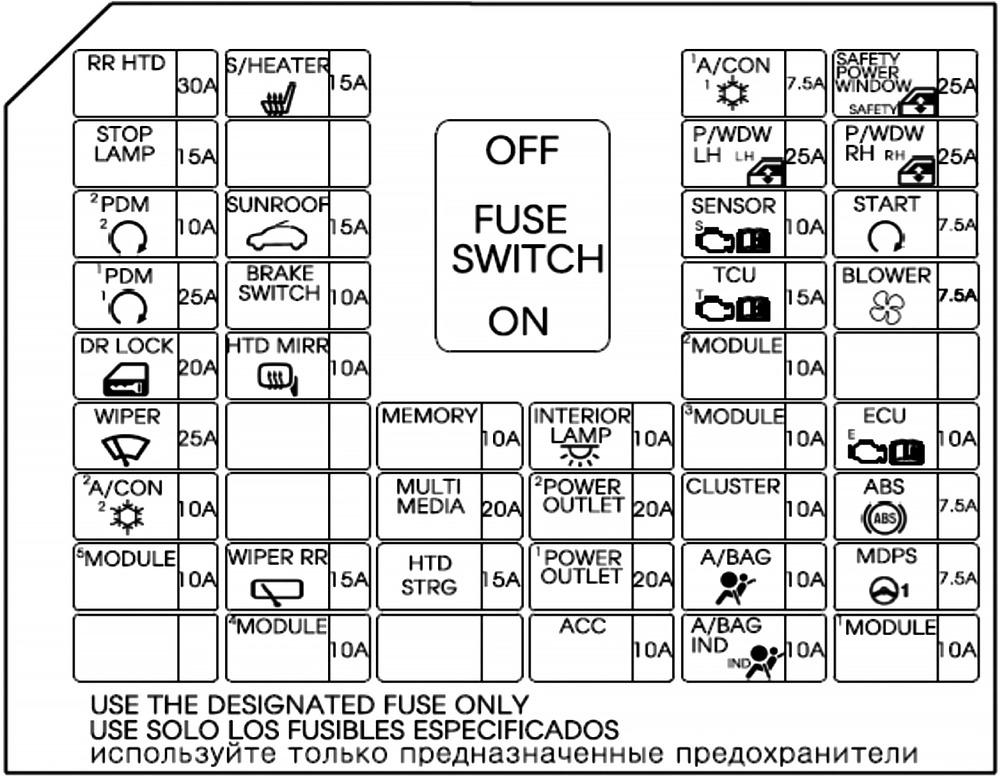

| Nazwa |
Symbol |
Ampery [A] |
Opis |
| RR HTD |
|
30 |
Przekaźnik ogrzewania tylnej szyby |
| S/HEATER |
|
15 |
ogrzewanie tylnego siedzenia po lewej i prawej stronie |
| A/CON 1 |
|
7,5 |
Moduł sterujący układem klimatyzacji (auto) |
SAFETY POWER
WINDOW |
|
25 |
Moduł funkcji bezpieczeństwa szyby kierowcy |
| STOP LAMP |
|
15 |
Moduł elektroniczny sygnalizacji hamowania, złącze diagnostyczne |
| P/WDW LH |
|
25 |
Główny przełącznik podnośników szyb, moduł zabezpieczenia podnośnika szyby kierowcy
(LHD), przełącznik podnośnika szyby tylnej pasażera (RHD) |
| P/WDW RH |
|
10 |
Główny przełącznik podnośników szyb, moduł zabezpieczenia podnośnika szyby kierowcy
(LHD), przełącznik podnośnika szyby tylnej pasażera (RHD) |
| PDM 2 |
|
10 |
Moduł sterujący kluczyka inteligentnego, przełącznik przycisku Start/Stop |
| SENSOR |
|
7,5 |
Skrzynka bezpieczników i przekaźników PCB (przekaźnik pompy paliwowej 2) |
| START |
|
25 |
Przekaźnik alarmu, skrzynka bezpieczników i przekaźników PCB (przekaźnik rozrusznika), PCM, moduł sterujący kluczyka inteligentnego, przełącznik zakresów skrzyni biegów |
| PDM 1 |
|
25 |
Moduł sterujący kluczyka inteligentnego |
| BRAKE SWITCH |
|
10 |
Moduł sterujący kluczyka inteligentnego, włącznik świateł stop |
| TCU |
|
15 |
a/T: Przełącznik zakresów skrzyni biegów, generator impulsów a/B,
M/T: Czujnik prędkości samochodu, skrzynka bezpieczników i przekaźników PCB |
| BLOWER |
|
7,5 |
PCM, moduł sterujący klimatyzacji, sprężarka klimatyzacji, przełącznik dmuchawy, opornik dmuchawy |
| DR LOCK |
|
20 |
Przekaźnik blokowania/odblokowywania drzwi, przekaźnik blokowania bagażnika, awaryjny moduł odblokowania drzwi |
| HTD MIRR |
|
10 |
PCM, moduł sterujący klimatyzacji, elektrycznie sterowane lusterko zewnętrzne kierowcy/pasażera |
| MODULE2 |
|
10 |
Włącznik świateł stop, przełącznik deski rozdzielczej, System wspomagania parkowania tyłem, Czujnik wspomagania parkowania tyłem (środkowy) LW/PW, Czujnik LW/PW |
| WIPER |
|
25 |
Silnik przednich wycieraczek, przełącznik zespolony |
| MEMORY |
|
10 |
Złącze diagnostyczne, zegar cyfrowy, zestaw wskaźników, BCM, moduł monitorowania ciśnienia w ogumieniu, moduł sterujący klimatyzacji, moduł awaryjnego odblokowania drzwi, audio |
| INTERIOR LAMP |
|
10 |
oświetlenie bagażnika, oświetlenie wnętrza |
| MODULE 3 |
|
10 |
Skrzynka połączeniowa E/R (wielofunkcyjne gniazdo diagnostyczne), moduł sterujący klimatyzacji |
| ECU |
|
10 |
PCM, moduł sterujący kluczyka inteligentnego, alternator (G3La/G4La) |
| A/CON 2 |
|
10 |
Skrzynka bezpieczników i przekaźników PCB (przekaźnik dmuchawy), moduł sterujący klimatyzacji |
| MULTIMEDIA |
|
20 |
Audio |
POWER
OUTLET 2 |
|
20 |
Gniazdo zasilania z tyłu |
| CLUSTER |
|
10 |
Zestaw wskaźników |
| ABS |
|
7,5 |
Moduł sterujący ESP |
| MODULE 5 |
|
10 |
– |
| WIPER RR |
|
15 |
Silnik tylnej wycieraczki, przełącznik zespolony |
POWER
OUTLET
1 |
|
20 |
Gniazdo zasilania |
| A/BAG |
|
10 |
Moduł sterujący SRS |
| MDPS |
|
7,5 |
Jednostka MDPS |
| MODULE 4 |
|
10 |
BCM, moduł sterujący kluczyka inteligentnego |
| ACC |
|
10 |
BCM, moduł sterujący kluczyka inteligentnego, zegar cyfrowy, audio, przełącznik elektrycznie sterowanych lusterek zewnętrznych |
| A/BAG IND |
|
10 |
Zestaw wskaźników |
| MODULE 1 |
|
10 |
BCM, lampka kontrolna SBR |
