Hyundai H-1, Grand Starex (2016-2018) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
30 grudnia, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Hyundai H-1, Grand Starex

Dotyczy pojazdów nowych w latach:

2016, 2017, 2018.

Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu. Jest dokładna w momencie drukowania. Sprawdzając skrzynkę bezpieczników w pojeździe, zapoznaj się z etykietą skrzynki bezpieczników.

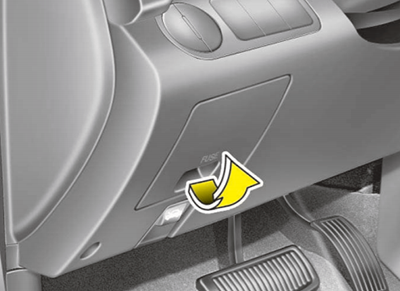

Przedział pasażerski

Hyundai H-1, Grand Starex (2016-2018) - skrzynka bezpieczników i przekaźników

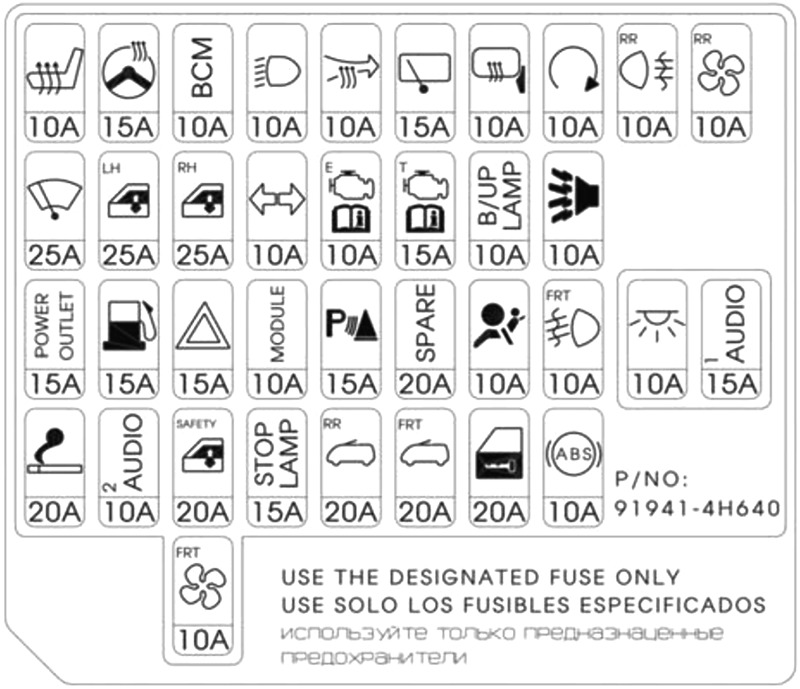

Nazwa	Ampery [A]	Opis
AUDIO-2	10 A	Audio, Zegar cyfrowy, BCM, Przełącznik zasilania zewnętrznego lusterka
C/LIGHTER	20A	Zapalniczka, Gniazdo zasilania z przodu
S/HEATER DRV	10 A	Przełącznik podgrzewania fotela kierowcy (jeśli jest w wyposażeniu)
FOG LAMP REAR	10 A	Przekaźnik tylnych świateł przeciwmgłowych
HEAD LAMP	10 A	Przekaźnik reflektora – światła mijania, światła drogowe
WIPER FRT	25A	Przekaźnik wycieraczek przednich, silnik wycieraczek przednich
BCM	10 A	BCM, DRL
HEATER	10 A	Przedni/tylny przekaźnik dmuchawy, przedni/tylny moduł sterujący klimatyzacji, przekaźnik wentylatora skraplacza, lusterko elektrochromowe, wyłącznik termiczny, przekaźnik nagrzewnicy PTC (D4CB), elektrozawór EGR (D4BH)
B/UP LAMP	10 A	Przekaźnik lampy cofania, Przełącznik lampy cofania, Przełącznik zakresu transmisji
ABS	10 A	Moduł sterujący ABS/ESC, przełącznik ESC (D4CB)
T/SIGNAL LAMP	10 A	Przełącznik świateł awaryjnych
AIR BAG	10 A	Moduł sterujący SRS
MODULE	10 A	Zestaw wskaźników, BCM, moduł sterujący immobilizera (D4BH), przekaźnik klimatyzacji (D4BH), rezystor generatora
ECU	10 A	Czujnik prędkości pojazdu, ECM, czujnik przepływu powietrza (D4CB), pompa wtryskowa (D4BH), TCM, czujnik ostrzegawczy filtra paliwa
START	10 A	Przekaźnik startowy, przekaźnik alarmu antywłamaniowego
HEATED MIRROR	10 A	Moduł sterujący przedniego układu klimatyzacji, elektryczne lusterko zewnętrzne i odmgławiacz lewego i prawego lusterka
STOP LAMP	15A	Przełącznik świateł stopu
RPAS	15A	Brzęczyk, stop, moduł elektroniczny sygnału
DOOR LOCK	20A	Przekaźnik blokady/odblokowania drzwi
FOG LAMP FRONT	10 A	Przekaźnik przednich świateł przeciwmgłowych
B/ALARM HORN	10 A	Przekaźnik klaksonu alarmu antywłamaniowego
AUDIO-1 (POWER CONNECTOR)	15A	Audio
ROOM LAMP	10 A	Zegar cyfrowy, zestaw wskaźników, lampka sufitowa lewa i prawa, lampka schodkowa lewa i prawa, lampka bagażnika, włącznik oświetlenia pomieszczenia, włącznik ostrzegawczy drzwi, złącze łącza danych, BCM, włącznik lampki toaletki lewej i prawej, lampka konsoli górnej
HAZARD	15A	Przekaźnik świateł awaryjnych, przełącznik świateł awaryjnych
FUEL LID	15A	Przekaźnik klapki wlewu paliwa
P/WINDOW LH	25A	Główny wyłącznik podnośnika szyby, wyłącznik podnośnika szyby lewej
P/WINDOW RH	25A	Główny wyłącznik podnośnika szyby, przełącznik podnośnika szyby prawej
HEATED STEERING	15A	Podgrzewana kierownica
WIPER RR	15A	Przełącznik wielofunkcyjny
BLOWER FRT	10 A	Pełny automatyczny moduł klimatyzacji
BLOWER RR	10 A	Ręczny moduł klimatyzacji
TCU	15A	Moduł TCU
POWER OUTLET	15A	Gniazdo zasilania z przodu
SAFETY P/WINDOW	20A	Moduł okna elektrycznego bezpieczeństwa
SUNROOF FRT	20A	Silnik przedniego szyberdachu
SUNROOF RR	20A	Silnik tylnego szyberdachu

Zobacz także: Hyundai Coupe i Tiburon (2004-2008) - skrzynka bezpieczników i przekaźników

Komora silnika

Hyundai H-1, Grand Starex (2016-2018) - skrzynka bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
ALT	150A/200A	Bezpiecznik (A/CON, FRT DEICER), łącznik topliwy (FRT HTR, RR HTR, RR HTD, C/FAN, F/FILTER, ABS 1/2), generator, bezpiecznik E/R i skrzynka przekaźników RH
B+ 1	50A	Bezpiecznik (DR LOCK, FRT FOG LP, B/ALARM, złącze zasilania (AUDIO-1, ROOM LP))
B+2	30A	Bezpiecznik (FUEL LID, P/WDW LH/RH, HAZARD), uniwersalne złącze kontrolne
B+ 3/RAD FAN 5	40A	Bezpiecznik (STOP LP, BWS), przekaźnik wentylatora chłodnicy (G4KC)
IG 1	40A	Wyłącznik zapłonu (ACC, IG1)
IG 2	40A	Wyłącznik zapłonu (IG2, START), przekaźnik startowy
ECU 3	30A/20A	Przekaźnik sterowania silnikiem
HEATER FRT	40A	Przekaźnik dmuchawy przedniej
REAR HEATED	40A	Przekaźnik tylnego odmgławiacza
HEATER RR	40A	Przekaźnik tylnej dmuchawy
ABS 1	40A	Moduł sterujący ABS (G4KC)
ABS 2	40A	Moduł sterujący ABS (G4KC)
COOLING FAN 1	30A	Przekaźnik wentylatora skraplacza 1
COOLING FAN 2	30A	Silnik wentylatora chłodnicy
FUEL HEATER	30A	Przekaźnik nagrzewnicy filtra paliwa (DIESEL)
ECU 4/TCU	10 A	TCM, ECM (benzyna)
HORN	10 A	Przekaźnik klaksonu
HEATER	20A	Moduł sterujący nagrzewnicy paliwowej (D4CB)
FUEL PUMP	15A	Przekaźnik pompy paliwa (G4KC)
ALT	10 A	Generator (D4BH)
H/LAMP HI	15A	Przekaźnik lampy czołowej (WYSOKI), przekaźnik lampy czołowej (NISKI).
A/CON	10 A	Przekaźnik klimatyzacji
DEICER	15A	Przekaźnik odmgławiacza przedniej szyby (jeśli jest w wyposażeniu)
TAIL LAMP LH	10 A	Lampa czołowa lewa (światło pozycyjne), tylna lampa zespolona lewa, lampa rejestracyjna lewa
TAIL LAMP RH	10 A	Lampa przednia prawa (światło pozycyjne), tylna lampa zespolona prawa, lampa rejestracyjna prawa
HEAD LAMP LH	10 A	Lampa czołowa lewa
HEAD LAMP RH	10 A	Lampa czołowa prawa
SENSOR 1	10 A	Przekaźnik klimatyzacji, przekaźnik wentylatora skraplacza (D4CB), sonda lambda (D4CB), przekaźnik nagrzewnicy PTC nr 1 (D4CB), wyłącznik świateł stopu (D4CB)
SENSOR 2	15A	D4CB: Czujnik położenia wałka rozrządu, przekaźnik świecy żarowej, siłownik EGR, zawór sterujący VGT, moduł sterujący immobilizera G4KC: Przekaźnik pompy paliwa, elektrozawór oczyszczania kanistra, zawór sterujący olejem, czujnik położenia wału korbowego, czujnik tlenu, moduł sterujący immobilizera, siłownik kontroli prędkości biegu jałowego
IGN COIL	15A	Cewka zapłonowa #1~#4 (G4KC), Skraplacz (G4KC)
ECU 1	10 A	ECM(D4CB)
ECU 2	20A	ECM (D4CB, G4KC), wtryskiwacz #1~#4 (G4KC)

Zobacz także: Hyundai Accent MC (2007-2011) - skrzynka bezpieczników i przekaźników

Tylko silnik Diesla

Hyundai H-1, Grand Starex (2016-2018) - skrzynka bezpieczników i przekaźników

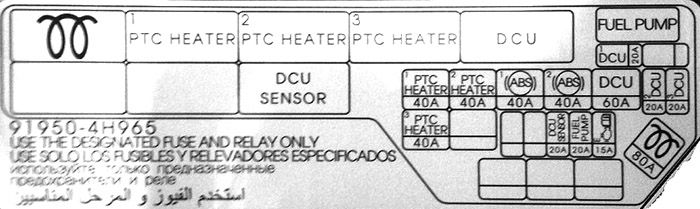

Nazwa	Ampery [A]	Opis
