Hyundai H-1, Grand Starex (2008-2015) - skrzynka bezpieczników i przekaźników

Schemat skrzynek bezpieczników i przekaźników – Hyundai H-1, Grand Starex

Dotyczy pojazdów nowych w latach:

2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

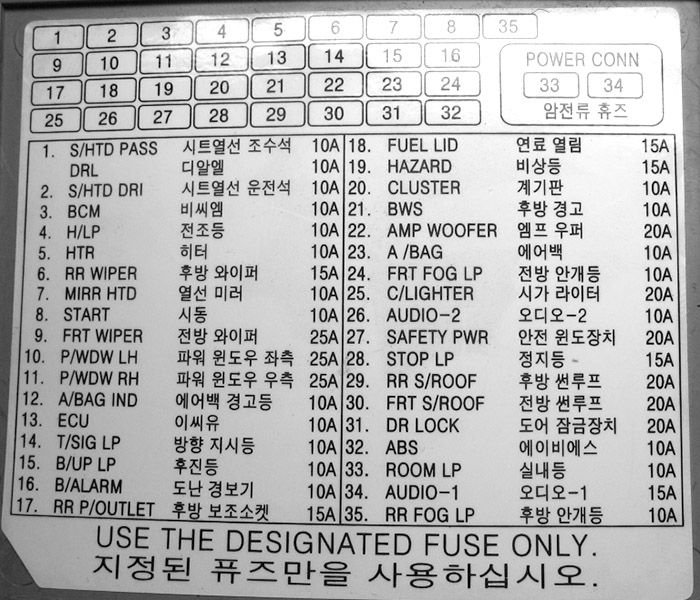

Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu. Jest dokładna w momencie drukowania. Sprawdzając skrzynkę bezpieczników w pojeździe, zapoznaj się z etykietą skrzynki bezpieczników.

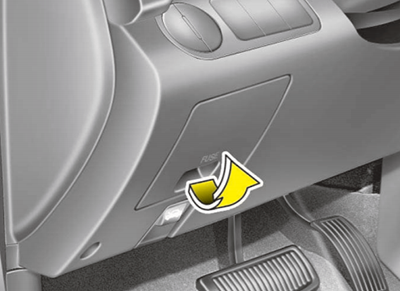

 Przedział pasażerski

Hyundai H-1, Grand Starex (2008-2015) - skrzynka bezpieczników i przekaźników

Hyundai H-1, Grand Starex (2008-2015) - skrzynka bezpieczników i przekaźników

Nazwa Ampery [A] Opis
AUDIO-2 10 A Audio, Zegar cyfrowy, BCM, Przełącznik zasilania zewnętrznego lusterka
C/LIGHTER 20A Zapalniczka, Gniazdo zasilania z przodu
S/HTD DRI 10 A Przełącznik podgrzewania fotela kierowcy (jeśli jest w wyposażeniu)
DRL 10 A BCM (jeśli jest w wyposażeniu)
RR FOG LP 15A Przekaźnik tylnych świateł przeciwmgłowych
H/LP 10 A Przekaźnik reflektora – światła drogowe i światła mijania
FRT WIPER 25A Przekaźnik wycieraczek przednich, silnik wycieraczek przednich
BCM 10 A BCM
HTR 10 A Przedni/tylny przekaźnik dmuchawy, przedni/tylny moduł sterujący klimatyzacji, przekaźnik wentylatora skraplacza, lusterko elektrochromowe, wyłącznik termiczny, przekaźnik nagrzewnicy PTC (D4CB), elektrozawór EGR (D4BH)
B/UP LP 10 A Przekaźnik lampy cofania, Przełącznik lampy cofania, Przełącznik zakresu transmisji
ABS 10 A Moduł sterujący ABS/ESP, przełącznik ESP (D4CB)
T/SIG LP 10 A Przełącznik świateł awaryjnych
A/BAG 10 A Moduł sterujący SRS
A/BAG IND 10 A Klaster instrumentów
MODULE 10 A Zestaw wskaźników, BCM, moduł sterujący immobilizera (D4BH), przekaźnik klimatyzacji (D4BH), rezystor generatora
ECU 10 A Czujnik prędkości pojazdu, ECM, czujnik przepływu powietrza (D4CB), pompa wtryskowa (D4BH), TCM, czujnik ostrzegawczy filtra paliwa
START 10 A Przekaźnik startowy, przekaźnik alarmu antywłamaniowego
MIRR HTD 10 A Moduł sterujący przedniego układu klimatyzacji, elektryczne lusterko zewnętrzne i odmgławiacz lewego i prawego lusterka
STOP LP 15A Przełącznik świateł stopu
BWS 10 A Brzęczyk
DR LOCK 20A Przekaźnik blokady/odblokowania drzwi
FRT FOG LP 10 A Przekaźnik przednich świateł przeciwmgłowych
B/ALARM 10 A Przekaźnik klaksonu alarmu antywłamaniowego
AUDIO-1 (POWER CONNECTOR) 15A Audio
ROOM LP (POWER CONNECTOR) 10 A Zegar cyfrowy, zestaw wskaźników, lampka sufitowa lewa i prawa, lampka schodkowa lewa i prawa, lampka bagażnika, włącznik oświetlenia pomieszczenia, włącznik ostrzegawczy drzwi, złącze łącza danych, BCM, włącznik lampki toaletki lewej i prawej, lampka konsoli górnej
HAZARD 15A Przekaźnik świateł awaryjnych, przełącznik świateł awaryjnych
FUEL LID 15A Przekaźnik klapki wlewu paliwa
P/WDW LH 25A Główny wyłącznik podnośnika szyby, wyłącznik podnośnika szyby lewej
P/WDW RH 25A Główny wyłącznik podnośnika szyby, przełącznik podnośnika szyby prawej
Zobacz także:  Hyundai Accent HC (2018-2022) - skrzynka bezpieczników i przekaźników

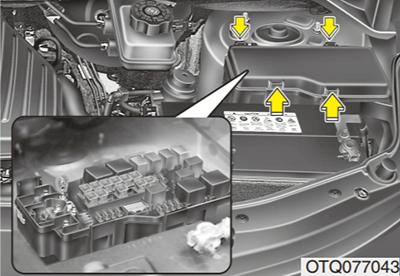

Komora silnika

Hyundai H-1, Grand Starex (2008-2015) - skrzynka bezpieczników i przekaźników

Hyundai H-1, Grand Starex (2008-2015) - skrzynka bezpieczników i przekaźników

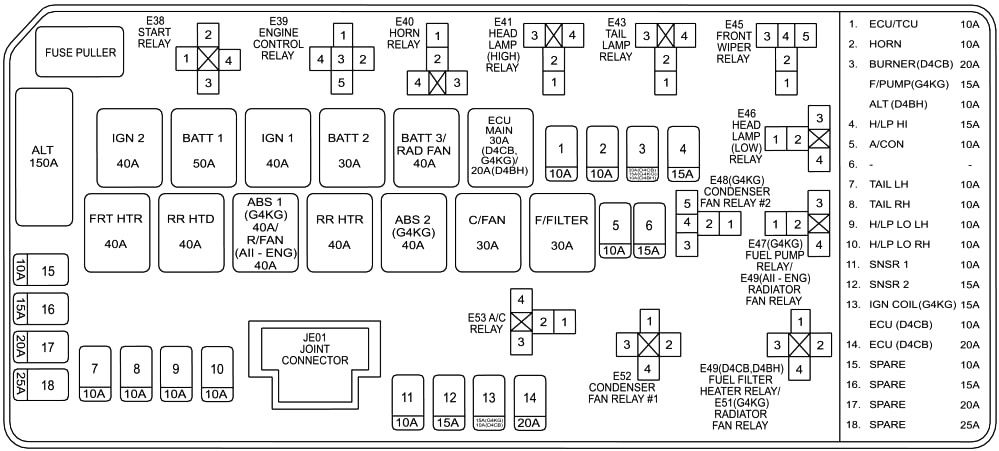

Nazwa Ampery [A] Opis
ALT 150A Bezpiecznik (A/CON, FRT DEICER), łącznik topliwy (FRT HTR, RR HTR, RR HTD, C/FAN, F/FILTER, ABS 1/2), generator, bezpiecznik E/R i skrzynka przekaźników RH
BATT1 50A Bezpiecznik (DR LOCK, FRT FOG LP, B/ALARM, złącze zasilania (AUDIO-1, ROOM LP))
BATT2 30A Bezpiecznik (FUEL LID, P/WDW LH/RH, HAZARD), uniwersalne złącze kontrolne
BATT 3/RAD FAN 40A Bezpiecznik (STOP LP, BWS), przekaźnik wentylatora chłodnicy (G4KC)
IGN 1 40A Wyłącznik zapłonu (ACC, IG1)
IGN 2 40A Wyłącznik zapłonu (IG2, START), przekaźnik startowy
ECU MAIN 30A/20A Przekaźnik sterowania silnikiem
FRT HTR 40A Przekaźnik dmuchawy przedniej
RR HTD 40A Przekaźnik tylnego odmgławiacza
RR HTR 40A Przekaźnik tylnej dmuchawy
ABS 1 40A Moduł sterujący ABS (G4KC)
ABS 2 40A Moduł sterujący ABS (G4KC)
C/FAN 30A Przekaźnik wentylatora skraplacza 1
F/FILTER 30A Przekaźnik nagrzewnicy filtra paliwa (DIESEL)
ECU/TCU 10 A TCM, ECM (benzyna)
HORN 10 A Przekaźnik klaksonu
BURNER 20A Moduł sterujący nagrzewnicy paliwowej (D4CB)
F/PUMP 15A Przekaźnik pompy paliwa (G4KC)
ALT 10 A Generator (D4BH)
H/LP HI 15A Przekaźnik lampy czołowej (WYSOKI), przekaźnik lampy czołowej (NISKI).
A/CON 10 A Przekaźnik klimatyzacji
FRT DEICER 15A Przekaźnik odmgławiacza przedniej szyby (jeśli jest w wyposażeniu)
TAIL LH 10 A Lampa czołowa lewa (światło pozycyjne), tylna lampa zespolona lewa, lampa rejestracyjna lewa
TAIL RH 10 A Lampa przednia prawa (światło pozycyjne), tylna lampa zespolona prawa, lampa rejestracyjna prawa
H/LP LO LH 10 A Lampa czołowa lewa
H/LP LO RH 10 A Lampa czołowa prawa
SNSR 1 10 A Przekaźnik klimatyzacji, przekaźnik wentylatora skraplacza (D4CB), sonda lambda (D4CB), przekaźnik nagrzewnicy PTC nr 1 (D4CB), wyłącznik świateł stopu (D4CB)
SNSR2 15A D4CB: czujnik położenia wałka rozrządu, przekaźnik świecy żarowej, siłownik EGR, zawór sterujący VGT, moduł sterujący immobilizera G4KC: przekaźnik pompy paliwa, zawór elektromagnetyczny oczyszczania kanistra, zawór sterujący olejem, czujnik położenia wału korbowego, czujnik tlenu, moduł sterujący immobilizera, siłownik kontroli prędkości biegu jałowego
IGN COIL 15A Cewka zapłonowa #1~#4 (G4KC), Skraplacz (G4KC)
ECU 1 10 A ECM(D4CB)
ECU 2 20A ECM (D4CB, G4KC), wtryskiwacz #1~#4 (G4KC)
SAFETY P/WDW 20A Okno elektryczne, moduł bezpieczeństwa
Zobacz także:  Hyundai Sonata LF (2018-2019) - skrzynka bezpieczników i przekaźników



Tylko silnik Diesla

Hyundai H-1, Grand Starex (2008-2015) - skrzynka bezpieczników i przekaźników

Nazwa Ampery [A] Opis
GLOW 80A Przekaźnik świecy żarowej
PTC 1 40A Przekaźnik grzałki PTC nr 1
PTC 2 40A Przekaźnik grzałki PTC nr 2
PTC 3 40A Przekaźnik grzałki PTC nr 3
ABS 1 40A Moduł sterujący ABS/ESP
ABS 2 40A Moduł sterujący ABS/ESP
GLOW 10 A ECM (D4BH)
