Hyundai Elantra XD (2000-2006) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
14 lipca, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Hyundai Elantra XD

Dotyczy pojazdów produkowanych w latach:

2000, 2001, 2002, 2003, 2004, 2005, 2006.

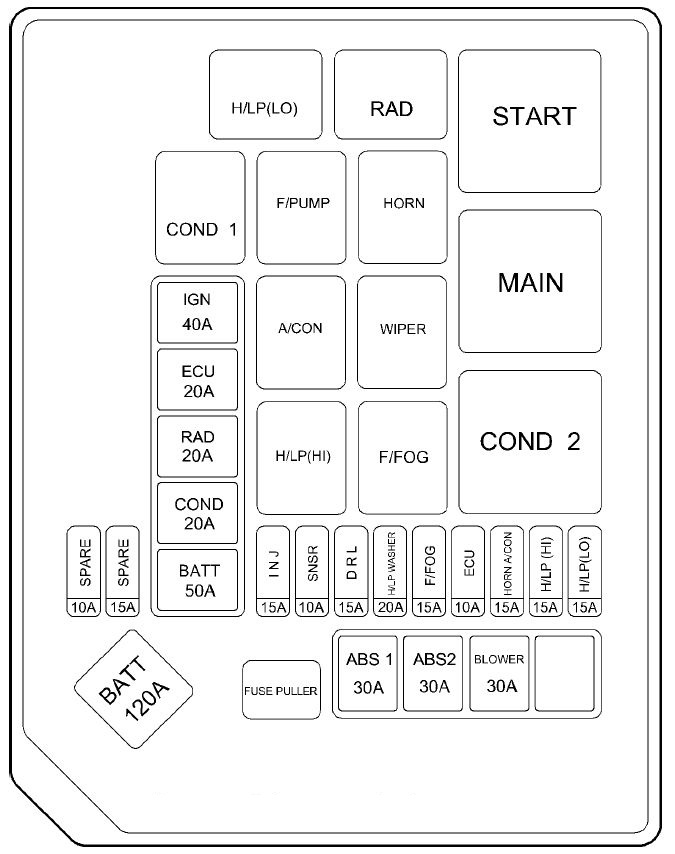

Komora silnika (benzyna)

Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).

Nie wszystkie opisy paneli bezpieczników w tej instrukcji mogą mieć zastosowanie do Twojego pojazdu. Jest dokładna w momencie druku. Podczas sprawdzania skrzynki bezpieczników w pojeździe należy zapoznać się z etykietą skrzynki bezpieczników.

Nazwa	Ampery [A]	Opis
POŁĄCZENIE TOPLIWE:
BATT	120A	Generator
BATT	50A	Łącznik topikowy (P/WDW), przekaźnik lampy tylnej, złącze zasilania
COND	20A	Przekaźnik wentylatora skraplacza. 1
RAD	20A	Przekaźnik wentylatora chłodnicy
ECU	20A	Generator, przekaźnik sterujący silnika, przekaźnik pompy paliwa, PCM
IGN	40A	Przełącznik zapłonu, przekaźnik startowy
ABS.1	30A	Sterowanie ABS (silnik)
ABS.2	30A	Sterowanie ABS (elektromagnes)
BLOWER	30A	Przekaźnik dmuchawy
BEZPIECZNIK:
INJ.	15A	Wtryskiwacze
SNSR	10 A	PCM, podgrzewany czujnik tlenu, SMATRA, przekaźnik grzałki, przekaźnik świecy żarowej
DRL	15A	Kontrola DRL
H/LP WASHER	20A	Spryskiwacz reflektorów
F/FOG	15A	Przekaźnik przednich świateł przeciwmgielnych
ECU	10 A	Syrena, PCM
HORN & A/C	15A	Przekaźnik klimatyzacji, przekaźnik klaksonowy
H/LP (HI)	15A	Światła drogowe
H/LP (LO)	15A	Światła mijania

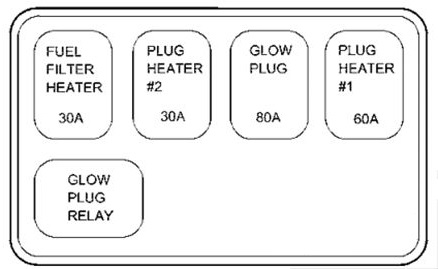

Komora silnika (Diesel)

Nazwa	Ampery [A]	Opis
POŁĄCZENIE TOPLIWE:
BATT	120A	Generator
BATT	50A	Łącznik topikowy (P/WDW), przekaźnik lampy tylnej, złącze zasilania
COND	30A	Przekaźnik wentylatora skraplacza. 1
RAD	30A	Przekaźnik wentylatora chłodnicy
ECU	30A	Generator, przekaźnik sterujący silnika, przekaźnik pompy paliwa, PCM
IGN	40A	Przełącznik zapłonu, przekaźnik startowy
ABS.1	30A	Sterowanie ABS (silnik)
ABS.2	30A	Sterowanie ABS (elektromagnes)
BLOWER	30A	Przekaźnik dmuchawy
GLOW PLUG	80A	Przekaźnik z wtyczką wzrostową
HEATER#1	60A	Przekaźnik grzałki #1
HEATER#2	30A	Przekaźnik grzałki #2
FUEL FILTER	30A	Przekaźnik filtra paliwa
BEZPIECZNIK:
INJ.	15A	Wtryskiwacze
SNSR	10 A	PCM, podgrzewany czujnik tlenu, SMATR, przekaźnik grzałki, przekaźnik świecy żarowej
DRL	15A	Kontrola DRL
H/LP WASHER	20A	Spryskiwacz reflektorów
F/FOG	15A	Przekaźnik przednich świateł przeciwmgielnych
ECU	10 A	Syrena, PCM
HORN & A/C	15A	Przekaźnik klimatyzacji, przekaźnik klaksonowy
H/LP (HI)	15A	Światła drogowe
H/LP (LO)	15A	Światła mijania

Zobacz także: Hyundai i20 (2020) - skrzynka bezpieczników i przekaźników

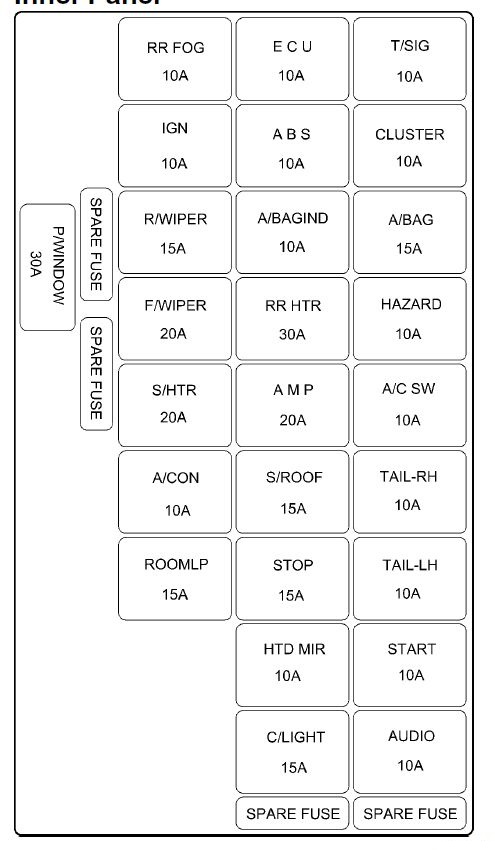

Panel przyrządów

Skrzynka bezpieczników znajduje się po stronie kierowcy na tablicy rozdzielczej za pokrywą.

Hyundai Elantra XD (2000-2006) - skrzynka bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
T/SIG	10 A	Włącz kierunkowskazy, lampa cofania
CLUSTER	10 A	Rezystor wstępnego wzbudzenia, zestaw wskaźników (IND)
A/BAG	15A	Kontrola SRS
HAZARD	10 A	Przekaźnik zagrożeń, lampy ostrzegawcze
A/C SW	10 A	Sterowanie klimatyzacją
TAIL-RH	10 A	Złącze krótkie, Lampy oświetleniowe, Lampa tylna (prawa), Spryskiwacz lampy czołowej
TAIL-LH	10 A	Lampa tylna (lewa), lampy zewnętrzne
START	10 A	B/przekaźnik alarmowy
AUDIO	10 A	Zegar cyfrowy, lusterko zewnętrzne i składane lusterko, Audio
ECU	10 A	Tempomat, PCM, czujnik prędkości pojazdu, cewka zapłonowa
ABS	10 A	Kontrola ABS
A/BAG IND	10 A	Zestaw wskaźników (poduszka powietrzna IND)
RR HTR	30A	Przekaźnik odmgławiacza
AMP	20A	Antena elektryczna
S/ROOF	15A	Sterowanie blokadą drzwi, szyberdach
STOP	15A	Lampy stop, okno elektryczne, składane lusterko zewnętrzne zasilania
HTD MIR	10 A	Odmgławiacz tylnej szyby i lusterka zewnętrznego, sterowanie klimatyzacją
C/LIGHT	15A	Zapalniczka, Gniazdko elektryczne
RR FOG	10 A	Tylne światła przeciwmgielne
IGN	10 A	Reflektor, Spryskiwacz reflektora, Ogrzewanie filtra paliwa
R/WIPER	15A	Tylna wycieraczka i spryskiwacz
F/WIPER	20A	Przednia wycieraczka i spryskiwacz
S/HTR	20A	Ogrzewanie siedzenia
A/CON	10 A	Sterowanie dmuchawą i klimatyzacją, ETACM, sterownik szyberdachu, elektroniczne chromowane lusterko
ROOM LP	15A	Lampy drzwiowe, zestaw wskaźników, złącze łącza danych, uniwersalne złącze kontrolne, lampy wnętrza pojazdu, ETACM, audio, złącze zasilania
P/WINDOW (FUSIBLE LINK)	30A	Zasilanie okna
