Schemat skrzynek bezpieczników i przekaźników – Hyundai Elantra HD
Dotyczy pojazdów produkowanych w latach:
2007, 2008, 2009, 2010.

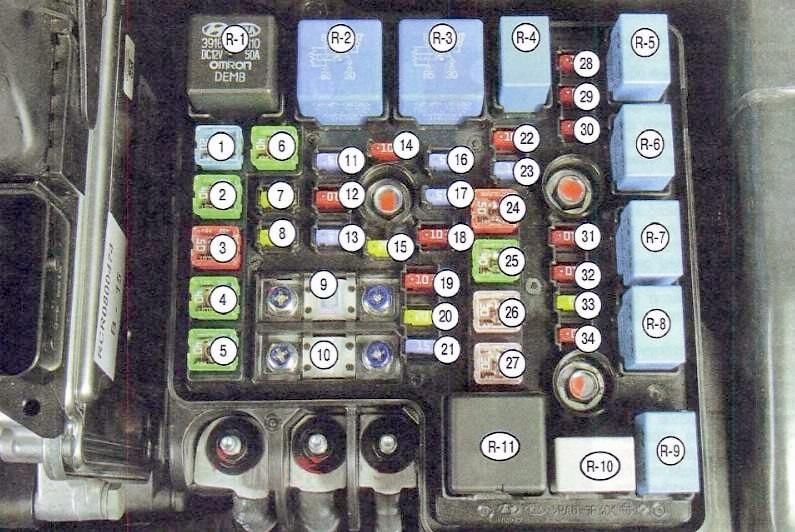

Komora silnika
Znajduje się po lewej stronie, obok akumulatora i jest zakryty osłoną ochronną.
Opis
| 1 |
20A ABS i ESP |
| 2 |
40А ABS i ESP |
| 3 |
50A Elektroniczna centralka sterująca wyposażeniem elektrycznym przedziału pasażerskiego |
| 4 |
40A Podgrzewane lusterka |
| 5 |
Wentylator elektryczny 40A |
| 6 |
Wentylator klimatyzacji elektrycznej 40A |
| 7 |
20A Spryskiwacz reflektora |
| 8 |
20А Rezerwa |
| 9 |
Generator 125A |
| 10 |
80A Elektryczne wspomaganie kierownicy |
| 11 |
15A Przednie światła przeciwmgielne |
| 12 |
10A Klimatyzacja |
| 13 |
15A Światła awaryjne |
| 14 |
10А Rezerwa |
| 15 |
20А Rezerwa |
| 16 |
15A Pompa paliwa |
| 17 |
15А Rezerwa |
| 18 |
10A Jednostka sterująca silnika |
| 19 |
10A Jednostka sterująca silnika |
| 20 |
Jednostka sterująca silnika 20A |
| 21 |
15A Wtryskiwacze paliwa, klimatyzacja |
| 22 |
Czujniki 10A |
| 23 |
15A Sygnał dźwiękowy |
| 24 |
50A Elektroniczna centralka sterująca wyposażeniem elektrycznym przedziału pasażerskiego |
| 25 |
40A Rozrusznik, stacyjka (blokada) |
| 26 |
30A Stacyjka (blokada) |
| 27 |
30A Przekaźnik główny |
| 28 |
10A Układ stabilizacji toru jazdy ESP, układ przeciwblokujący ABS |
| 29 |
10A Układ zapłonowy |
| 30 |
10A Włącznik świateł cofania |
| 31 |
10A Światło mijania prawe |
| 32 |
10A Światło mijania lewe |
| 33 |
20A Światła drogowe |
| 34 |
Czujniki 10A |
| R1 |
Przekaźnik wentylatora chłodzącego (niska prędkość) |
| R2 |
Przekaźnik wentylatora chłodzącego (wysoka prędkość) |
| R3 |
Przekaźnik rozrusznika |
| R4 |
Przekaźnik pompy paliwa |
| R5 |
Przekaźnik klimatyzatora |
| R6 |
Przekaźnik świateł mijania |
| R7 |
Przekaźnik klaksonowy |
| R8 |
Przekaźnik świateł drogowych |
| R9 |
Przekaźnik tylnych świateł przeciwmgłowych |
| R10 |
Przekaźnik wycieraczek |
| R11 |
Przekaźnik główny |
Przedział pasażerski

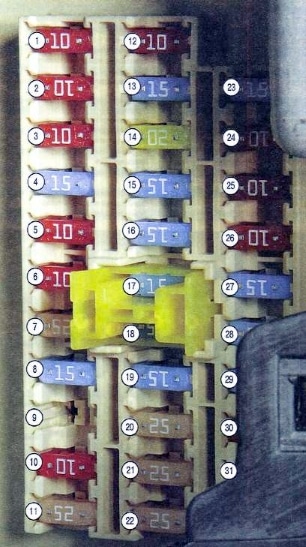

Skrzynka bezpiecznikowa
Znajduje się na lewym końcu deski rozdzielczej za osłoną ochronną.
Opis
| 1 |
10A Przekaźnik rozrusznika |
| 2 |
10A Sterownik klimatyzacji |
| 3 |
10A Podgrzewane lusterka zewnętrzne |
| 4 |
15A Ogrzewanie foteli |
| 5 |
10A Klimatyzacja |
| 6 |
10A Światła drogowe |
| 7 |
25A Wycieraczka przedniej szyby |
| 8 |
15A Wycieraczka tylnej klapy |
| 9 |
15A Włączanie świateł mijania w dzień |
| 10 |
10A Tylne światła przeciwmgielne |
| 11 |
25A Sterownik podnośnika do szkła |
| 12 |
10A Zegar |
| 13 |
15A Zapalniczka |
| 14 |
20A Klapa, przekaźnik centralki zapłonu |
| 15 |
15A Przekaźnik nagrzewnicy przedniej szyby |
| 16 |
15A Światła stopu |
| 17 |
15A Oświetlenie wnętrza |
| 18 |
15A System audio, komputer pokładowy |
| 19 |
15A Tylne drzwi |
| 20 |
25A Blokowanie szyb elektrycznych (prawa strona) |
| 21 |
25A Blokowanie podnośników szyb (lewa strona) |
| 22 |
Okna elektryczne 25A |
| 23 |
15A Gniazdo zasilania |
| 24 |
Blok przełączników 10A |
| 25 |
10A Lampka ostrzegawcza poduszki powietrznej |
| 26 |
10A Tablica przyrządów |
| 27 |
15A Poduszka powietrzna |
| 28 |
15A Sterownik drzwi lub zapłonu |
| 29 |
15A przednie gniazdo zasilania |
| 30 |
10A Lampa obrysowa tylna prawa |
| 31 |
10A Lampa obrysowa tylna lewa |
Skrzynka przekaźnikowa

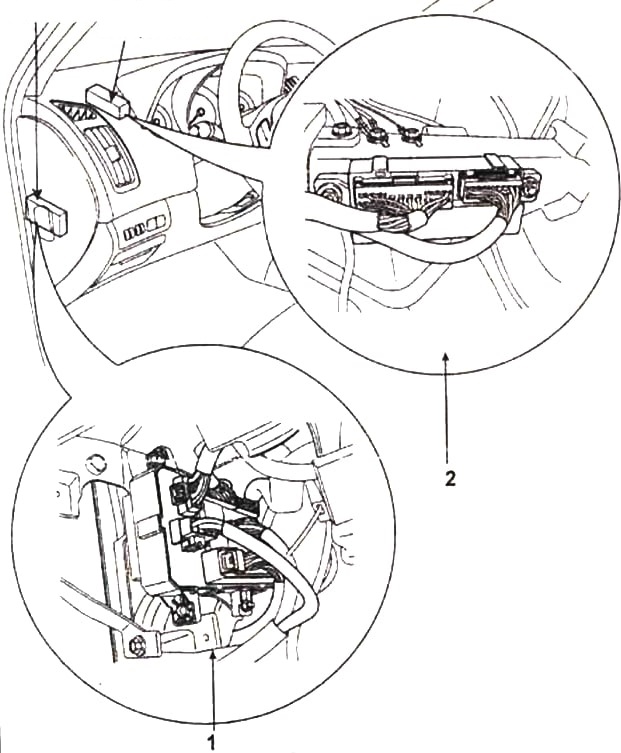

Pod panelem mogą znajdować się 2 dodatkowe skrzynki z przekaźnikami.
Lokalizacja przekaźników w skrzynkach
- przekaźnik światła tylnego, przekaźnik szyby zasilania, przekaźnik grzejnika, przekaźnik tylnej klapy
- przekaźnik centralnego zamka, przekaźnik odszraniania szyby przedniej, przekaźnik tylnego światła przeciwmgielnego, przekaźnik klaksonu antykradzieżowego, przekaźnik czujnika deszczu, wbudowana skrzynka przekaźników ICM
