Hyundai Elantra (2019-2020) – skrzynka bezpieczników i przekaźników

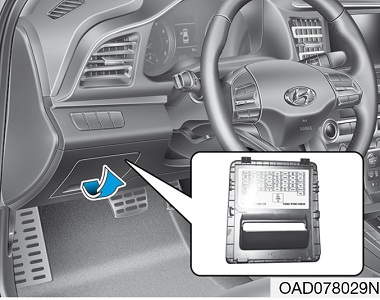

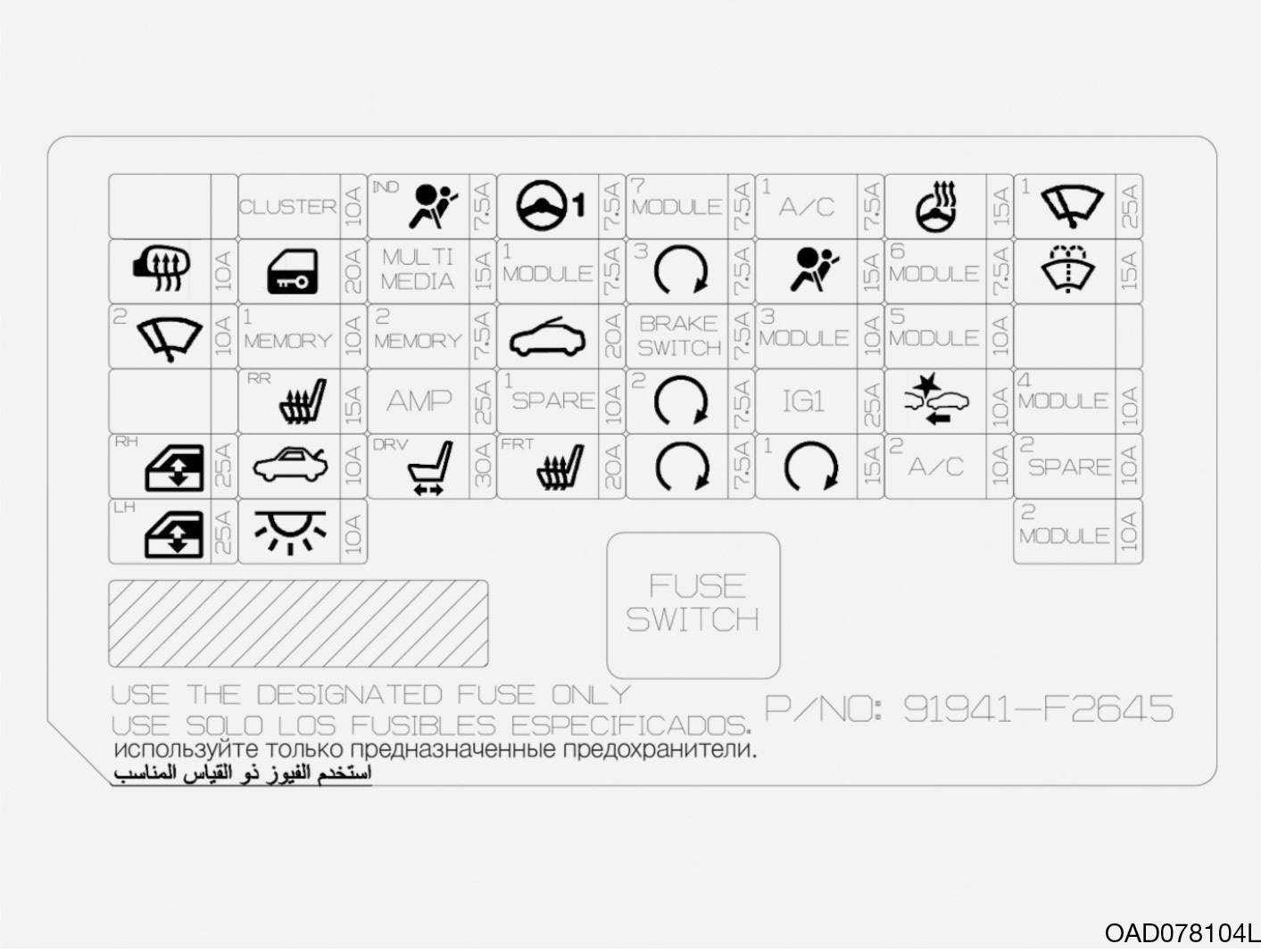

CLUSTER

10 A

Zestaw wskaźników

A/BAG IND

7,5 A

Zestaw wskaźników, moduł sterowania układem klimatyzacji

MDPS1

7,5 A

Jednostka MDPS

MODULE7

7,5 A

Moduł sterowania podgrzewaniem foteli przednich, moduł sterowania wentylacją foteli przednich, moduł sterowania podgrzewaniem siedzeń tylnych, silnik elektryczny okna dachowego, lusterko elektrochromatyczne

A/CON1

7,5 A

Skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźniki: RLY.12, RLY.1B, RLY.13B), jonizator powietrza, moduł sterowania układem klimatyzacji

HTD STRG

15 A

Moduł BCM

WIPER1

25 A

Silnik elektryczny wycieraczek, skrzynka B/P PCM (przekaźnik niskiego biegu wycieraczek przednich)

HTD MIRR

10 A

Elektrycznie sterowane lusterko zewnętrzne po stronie kierowcy, elektrycznie sterowane lusterko zewnętrzne po stronie pasażera, moduł sterowania układem klimatyzacji, moduł ECM/PCM

DR LOCK

20 A

Przekaźnik blokowania drzwi, przekaźnik odblokowywania drzwi

MULTI MEDIA

15 A

Przetwornica DC-DC, system audio, jednostka systemu audio-wideo i nawigacji

MODULE1

7,5 A

Klamka zewnętrzna po stronie kierowcy i pasażera (w wersjach z inteligentnym kluczykiem), moduł przełączników w drzwiach kierowcy, moduł przełączników w drzwiach pasażera, przełącznik i silnik elektryczny lusterka zewnętrznego po stronie kierowcy i pasażera, blokada stacyjki

BUTTON START3

7,5 A

Moduł immobilizera, moduł sterowania inteligentnym kluczykiem

A/BAG

15 A

Moduł sterowania układem SRS-Airbag

MODULE6

7,5 A

Moduł sterowania inteligentnym kluczykiem, moduł BCM

WASHER

15 A

Przełącznik wielofunkcyjny

WIPER2

10 A

Moduł sterowania nadwoziem (BCM), moduł ECM/PCM

MEMORY1

10 A

Moduł przełączników w drzwiach kierowcy i pasażera, układ pamięci ustawień (IMS), złącze diagnostyczne (DLC), zegar cyfrowy, czujnik deszczu, moduł sterowania układem klimatyzacji , zestaw wskaźników, skrzynka przekaźników ICM (przekaźnik składania/rozkładania lusterek zewnętrznych), radar L/P układu monitorowania „martwego pola” (BCW), automatyczny czujnik świateł, moduł BCM

MEMORY2

7,5 A

Moduł eCall systemu MTS

SUNROOF

20 A

Silnik elektryczny okna dachowego

BRAKE SWITCH

7,5 A

Włącznik świateł stopu, moduł sterowania inteligentnym kluczykiem

MODULE3

10 A

Włącznik świateł stopu, moduł BCM, włącznik trybu Sport, moduł przełączników w drzwiach kierowcy, moduł przełączników w drzwiach pasażera

MODULE5

10 A

Moduł eCall systemu MTS, moduł przełączników w desce rozdzielczej, wskaźnik położeń selektora aut. skrzyni biegów, jednostka systemu audio-wideo i nawigacji (AVN), moduł sterowania układem klimatyzacji, moduł L i P przełączników w konsoli, siłownik L i P poziomowania świateł przednich, przetwornica DC-DC, moduł sterowania podgrzewaniem foteli przednich, moduł sterowania wentylacją foteli przednich, moduł sterowania podgrzewaniem siedzeń tylnych, układ pamięci ustawień (IMS), lusterko elektrochromatyczne

S/HEATER REAR

25 A

Moduł sterowania podgrzewaniem siedzeń tylnych

AMP

25 A

Przetwornica DC-DC, wzmacniacz

BUTTON START2

7,5 A

Moduł sterowania inteligentnym kluczykiem, moduł immobilizera

IG1

25 A

Skrzynka B/P PCB (bezpieczniki: F10, F12, F14, F16)

FCA

10 A

Moduł sterowania układem wspomagającym unikanie kolizji czołowych (FCA)

MODULE4

10 A

Brzęczyk układu asystenta parkowania, moduł BCM układ utrzymywania na pasie ruchu (LKA)

P/WDW RH

25 A

Przekaźnik szyb sterowanych elektrycznie P, moduł bezpiecznego sterowania szybą w drzwiach kierowcy (RHD)

TRUNK

10 A

Przekaźnik klapy bagażnika, zamek klapy bagażnika

P/SEAT DRV

30 A

Moduł sterowania fotelem kierowcy

S/HEATER FRONT

10 A

Moduł sterowania podgrzewaniem foteli przednich, moduł sterowania wentylacją foteli przednich

START

7,5 A

Przekaźnik syreny autoalarmu, przełącznik położeń selektora, wyłącznik blokady rozrusznika i czujnik włączenia sprzęgła, moduł sterowania inteligentnym kluczykiem, moduł ECM/PCM, skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.4)

BUTTON START1

15 A

Moduł sterowania inteligentnym kluczykiem

A/CON2

10 A

Skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.12), silnik dmuchawy, opornik dmuchawy, moduł sterowania układem klimatyzacji

SPARE1

20 A

Bezpiecznik zapasowy

P/WDW LH

25 A

Przekaźnik szyb sterowanych elektrycznie L, moduł bezpiecznego sterowania szybą w drzwiach kierowcy (LHD)

INTERIOR LAMP

10 A

Podświetlenie stacyjki i czujnik ostrzegawczy otwarcia drzwi, lampka oświetlenia bagażnika, lampka w osłonie przeciwsłonecznej L i P, lampki oświetlenia wnętrza, lampka podsufitowa (w konsoli)

MODULE2

10 A

Zegar cyfrowy, złącze USB ładowania, moduł eCall systemu MTS, moduł sterowania inteligentnym kluczykiem, moduł BCM, system audio, jednostka główna systemu audio-wideo i nawigacji (AVN), przełącznik lusterek zewnętrznych sterowanych elektrycznie, przetwornica DC-DC, wzmacniacz, skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.14), moduł przełączników w drzwiach kierowcy, moduł przełączników w konsoli

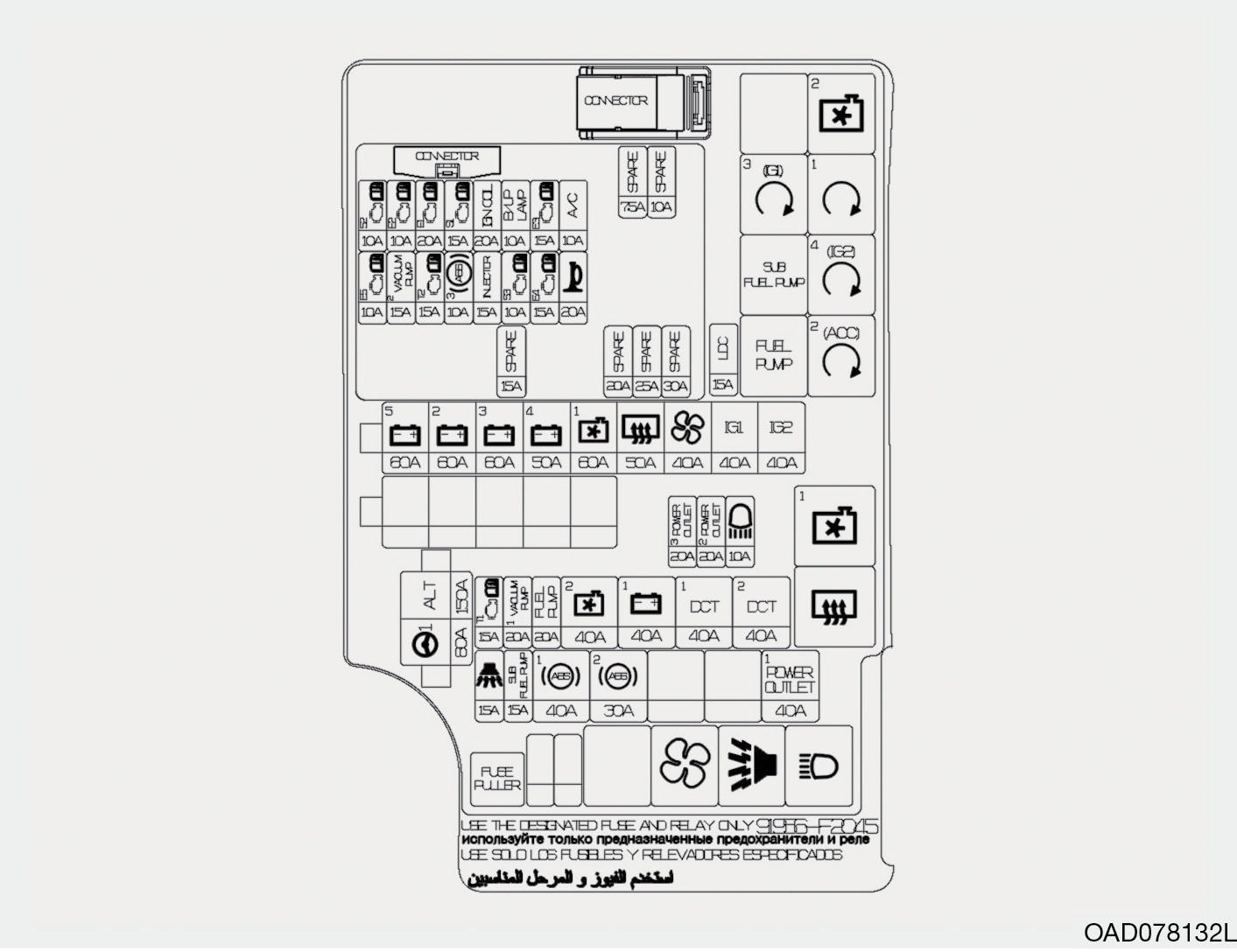

RLY. 3

Przekaźnik nr 3 modułu PDM (stan IG1)

MICRO

RLY. 4

Przekaźnik nr 1 rozrusznika

MICRO

RLY. 5 A

Przekaźnik pomocniczej pompy paliwa

MICRO

RLY. 6

Przekaźnik nr 4 modułu PDM (stan IG2)

MICRO

RLY. 7

Przekaźnik syreny autoalarmu

MICRO

RLY. 8

Przekaźnik nr 2 modułu PDM (stan ACC)

MICRO

RLY. 9

Przekaźnik nr 1 wentylatora chłodnicy

MINI

RLY. 10

Przekaźnik ogrzewania szyby tylnej

MINI

RLY. 11A

Przekaźnik ukł. klimatyzacji

MICRO

RLY. 12

Przekaźnik dmuchawy

MICRO

RLY. 13A

Przekaźnik świateł drogowych

MICRO

MDPS1

80 A

Jednostka MDPS

BATT5

60 A

Skrzynka B/P PCB (bezpieczniki: F8, F14, F15, F16, przekaźnik główny)

BATT2

60 A

Skrzynka SJB (bezpiecznik: F36, ARISU)

BATT3

60 A

Skrzynka SJB (bezpiecznik: ARISU, IPS)

BATT4

50 A

Skrzynka SJB (bezpiecznik: F20, F26, F27, F33, F34, F35, F41)

COOLING FAN1

50 A

Przekaźnik RLY.9

RR HTD

50 A

Przekaźnik RLY.10

BLOWER

40 A

Przekaźnik RLY.12

IG1

40 A

Stacyjka, skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźniki RLY.3, RLY.8)

IG2

40 A

Stacyjka, skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.6)

B/UP LAMP

10 A

Lusterko elektrochromatyczne, lampa zespolona tylna (wew.) L i P, system audio,
moduł eCall systemu MTS, skrzynka SJB (moduł sterowania układem IPS), włącznik świateł cofania

POWER OUTLET3

20 A

Zapalniczka

POWER OUTLET2

20 A

Gniazdo zasilania

HEAD LAMP HI

20 A

Przekaźnik RLY.13A

VACUUM PUMP1

20 A

Nieużywany

A/CON COMP

10 A

Przekaźnik sprężarki układu klimatyzacji

COOLING FAN2

40 A

Przekaźniki RLY.9, RLY.2

BATT1

40 A

Skrzynka SJB (automatyczny wyłącznik prądu upływowego, bezpieczniki: F10, F12, F21, F29, F38), światła drogowe

DCT1

40 A

Moduł TCM

DCT2

40 A

Moduł TCM

B/ALARM HORN

10 A

Przekaźnik RLY.7

S/FUEL PUMP

15 A

Przekaźnik RLY.5

ABS1

40 A

Moduł sterowania układem ABS, moduł sterowania układem ESC, wielofunkcyjne złącze diagnostyczne (MPCC)

ABS2

30 A

Moduł sterowania układem ABS, moduł sterowania układem ESC, wielofunkcyjne złącze diagnostyczne (MPCC)

POWER

40 A

Przekaźnik RLY.14

ECU2

10 A

Moduł ECM/PCM, zawór sterowania przepływem oleju

ECU1

20 A

Moduł ECM/PCM

INJ.

15 A

Wtryskiwacz nr 1 ÷ 4

SNSR1

15 A

Sonda lambda przednia i tylna

IGNITION COIL

20 A

Cewka zapłonowa nr 1 ÷ 4, kondensator

SNSR3

10 A

Przekaźnik pompy paliwa

HORN

20 A

Przekaźnik sygnalizatora dźwiękowego

ECU5

10 A

Moduł ECM/PCM

SNSR4

15 A

–

ABS3

10 A

Moduł sterowania układem ABS/ESC, wielofunkcyjne złącze diagnostyczne (MPCC)

TCU2

15 A

Czujnik prędkości pojazdu, przełącznik położeń selektora, skrzynka bezpieczników i przekaźników w przedziale silnika (bezpiecznik: F17)

ECU4

15 A

Moduł ECM/PCM

ECU3

15 A

Moduł ECM/PCM

F/PUMP

20 A

Przekaźnik pompy paliwa

ECU2

10 A

Moduł ECM/PCM, zawór sterowania przepływem oleju

ECU1

20 A

–

INJ.

15 A

Wtryskiwacz nr 1 ÷ 4

SNSR1

15 A

Sonda lambda przednia i tylna

IGNITION COIL

20 A

Cewka zapłonowa nr 1 ÷ 4, kondensator

SNSR3

10 A

Przekaźnik pompy paliwa

HORN

20 A

Przekaźnik sygnalizatora dźwiękowego

ECU5

10 A

Moduł PCM

SNSR4

15 A

–

ABS3

10 A

Moduł sterowania układem ABS/ESC, wielofunkcyjne złącze diagnostyczne (MPCC)

TCU2

15 A

Czujnik prędkości pojazdu, przełącznik położeń selektora, skrzynka bezpieczników i przekaźników w przedziale silnika (bezpiecznik: F17)

ECU4

15 A

Moduł PCM

ECU3

15 A

Moduł PCM

F/PUMP

20 A

Przekaźnik pompy paliwa

ECU2

10 A

Moduł PCM/ECM, zawór sterowania przepływem oleju

ECU1

20 A

Moduł PCM/ECM

INJ.

15 A

–

SNSR1

15 A

Sonda lambda przednia i tylna

IGNITION COIL

20 A

Cewka zapłonowa nr 1 ÷ 4, kondensator

SNSR3

10 A

Przekaźnik pompy paliwa

HORN

20 A

Przekaźnik sygnalizatora dźwiękowego

ECU5

10 A

Moduł ECM

VACCUM PUMP2

VACCUM PUMP2

15 A

Pompa podciśnienia IG-1

ABS3

10 A

Moduł sterowania układem ABS/ESC, wielofunkcyjne złącze diagnostyczne (MPCC)

TCU2

15 A

Czujnik prędkości pojazdu, moduł TCM, przełącznik położeń selektora

ECU4

15 A

Moduł ECM

ECU3

15 A

Moduł ECM

F/PUMP

20 A

Przekaźnik pompy paliwa
