Schematy skrzynek bezpieczników i przekaźników – Hyundai Coupe i Tiburon

Dotyczy pojazdów wyprodukowanych w latach:

2004, 2005, 2006, 2007, 2008.

Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta bezpiecznika/przekaźnika opisująca nazwę i pojemność bezpiecznika/przekaźnika. Sprawdzając skrzynkę bezpieczników w pojeździe, zapoznaj się z etykietą skrzynki bezpieczników.

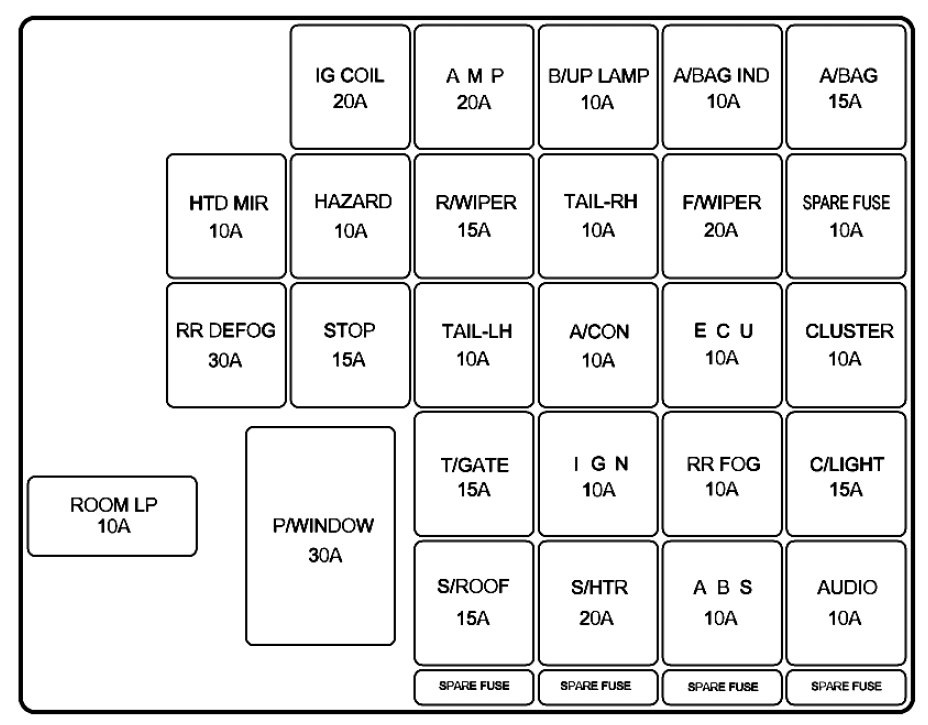

Przedział pasażerski

Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej obok otwierania pokrywy silnika.

Hyundai Coupe i Tiburon (2004-2008) - skrzynka bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
IG COIL	20A	Cewka zapłonowa (1,6 l/2,7 l), elektroniczne lusterko chromowane
AMP	20A	AMP, wzmacniacz
B/UP LAMP	10 A	Przełącznik świateł cofania, przełącznik zakresu skrzyni biegów, moduł tempomatu, przełącznik świateł stopu
A/BAG IND	10 A	Zestaw wskaźników (A/BAG IND.)
A/BAG	15A	Moduł sterujący SRS
HTD MIR	10 A	Odmgławiacz luster
HAZARD	10 A	Przekaźnik świateł awaryjnych
R/WIPER	15A	Silnik wycieraczki tylnej, przekaźnik przerywanej wycieraczki tylnej
TAIL-RH	10 A	Prawe tylne światła, lampka schowka na rękawiczki
F/WIPER	20A	Silnik wycieraczek przednich, przekaźnik wycieraczek przednich
A/C SW / SPARE	10 A	Przekaźnik dmuchawy, silnik dmuchawy (LUB ZAPASOWE)
RR DEFOG	30A	Przekaźnik odmgławiacza
STOP	15A	Przełącznik lampy stopu, przekaźnik klaksonu przeciwwłamaniowego, przekaźnik składania/rozkładania
TAIL-LH	10 A	Lampy tylne lewe
A/CON	10 A	Moduł sterujący klimatyzacji, przekaźnik dmuchawy
ECU	10 A	ECM, jednostka wielu wskaźników, TCM, czujnik prędkości pojazdu
CLUSTER	10 A	Zestaw wskaźników (zasilanie), rezystor per-wzbudzenia, moduł sterujący DRL – Światła do jazdy dziennej, generator
ROOM LP	10 A	Lampa wnętrza pojazdu, zegar, dźwięk, złącze łącza danych, jednostka wielu mierników
P/WINDOW	30A	Przekaźnik okna elektrycznego
T/GATE	15A	Przełącznik pokrywy bagażnika
IGN	10 A	Czujnik AQS, przekaźnik lampy czołowej, moduł sterujący DRL – Światła do jazdy dziennej
RR FOG	10 A	Tylne światło przeciwmgielne
C/LIGHT	15A	Zapalniczka, włącznik lusterka zewnętrznego
S/ROOF	15A	Szyberdach, blokada drzwi/przekaźnik odblokowania
S/HTR	20A	Podgrzewacz siedzenia
ABS	10 A	Moduł sterujący ESP/ABS
AUDIO	10 A	Audio, zegar cyfrowy

Zobacz także: Hyundai i30, Elantra GT (GD) (2012-2013) - skrzynka bezpieczników i przekaźników

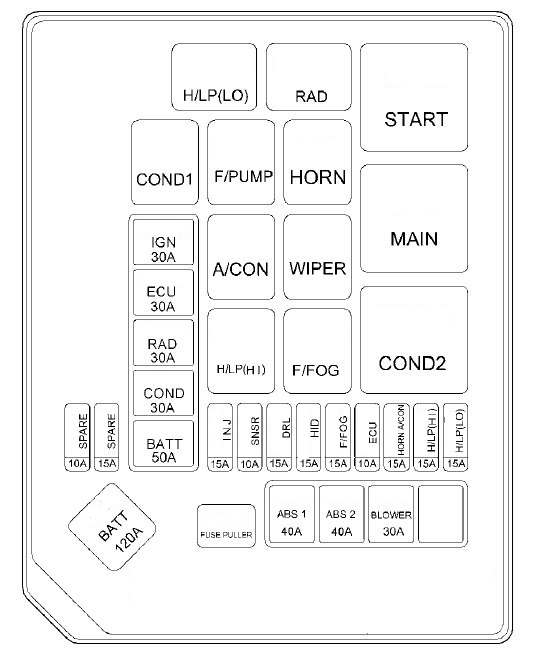

Komora silnika

Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).

Hyundai Coupe i Tiburon (2004-2008) - skrzynka bezpieczników i przekaźników

Nazwa	Ampery [A]	opis
BATT	120A	Generator (1,6 l/2,0 l)
BATT	50A	BCM BOX (przekaźnik lampy tylnej, złącze zasilania, bezpiecznik (2,7,12,13,19,20,24))
COND	30A	Przekaźnik wentylatora skraplacza
RAD	30A	Przekaźnik wentylatora chłodnicy
ECU	30A	Przekaźnik sterowania silnikiem, przekaźnik pompy paliwa, przekaźnik sterowania automatycznej skrzyni biegów, generator, ECM (1,6 l/2,7 l), PCM (2,0 l)
IGN	30A	Wyłącznik zapłonu, przekaźnik rozruchu
ABS 1	40A	Moduł sterujący ABS/ESP, złącze odpowietrzania ESP
ABS 2	40A	Moduł sterujący ABS/ESP, złącze odpowietrzania ESP
BLOWER	30A	Przekaźnik dmuchawy
INJ	15A	Wtryskiwacz
SNSR	10 A	Czujnik tlenu, czujnik położenia wałka rozrządu, siłownik kontroli prędkości biegu jałowego
DRL	15A	Moduł sterujący DRL – Światła do jazdy dziennej
F/FOG	15A	Przekaźnik przednich świateł przeciwmgłowych
ECU	10 A	TCM (2,7 l), ECM (2,7 l/1,6 l)
HORN.A/CON	15A	Przekaźnik klaksonu, przekaźnik klimatyzacji
H/LP (HI)	15A	Przekaźnik reflektora (światła drogowe)
H/LP (LO)	15A	Przekaźnik reflektora (światła mijania)
