Schematy skrzynek bezpieczników i przekaźników – Hyundai Coupe i Tiburon

Dotyczy pojazdów wyprodukowanych w latach:

2002, 2003.

Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta bezpiecznika/przekaźnika opisująca nazwę i pojemność bezpiecznika/przekaźnika. Sprawdzając skrzynkę bezpieczników w pojeździe, zapoznaj się z etykietą skrzynki bezpieczników.

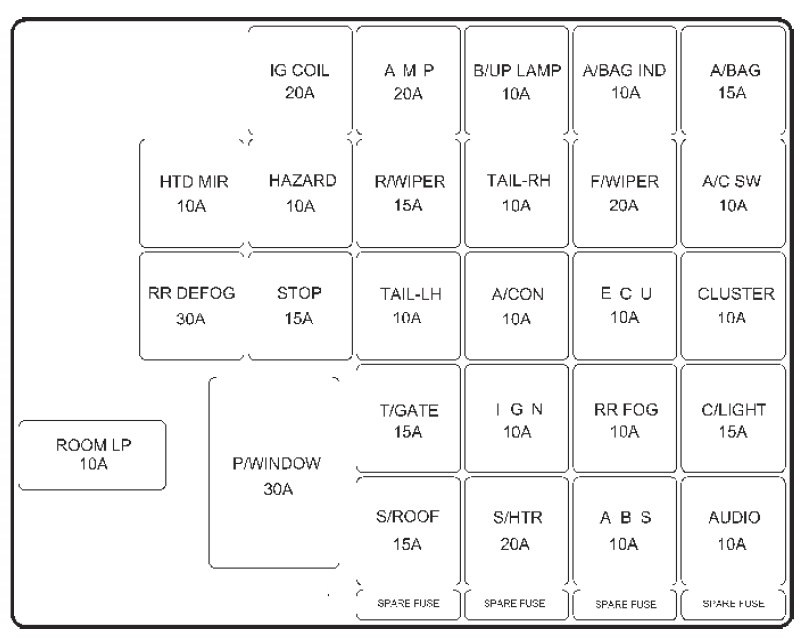

Przedział pasażerski

Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej obok otwierania pokrywy silnika.

Zobacz także: Hyundai Tucson NX4 (2023) - skrzynka bezpieczników i przekaźników

Hyundai Coupe i Tiburon (2002-2003) - skrzynka bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
IG COIL	20A	Cewka zapłonowa, ECM
AMP	20A	AMP (wzmacniacz), licznik kombinowany
B/UP LAMP	10 A	Lampa zapasowa
A/BAG IND	10 A	Wskaźnik poduszki powietrznej
A/BAG	15A	poduszka powietrzna
HTD MIR	10 A	Odszraniacz lusterek zewnętrznych
HAZARD	10 A	Światło ostrzegawcze zagrożenia
R/WIPER	15A	Wycieraczka tylnej szyby
TAIL-RH	10 A	Światła tylne
F/WIPER	20A	Wycieraczka przedniej szyby
A/C SW	10 A	Klimatyzacja
RR DEFOG	30A	Odmrażacz tylnej szyby
STOP	15A	Światło stopu
TAIL-LH	10 A	Światło tylne
A/CON	10 A	Klimatyzacja
ECU	10 A	ECM, jednostka wielu mierników, TCM
CLUSTER	10 A	Zestaw wskaźników
ROOM LP	10 A	Światło wnętrza pojazdu, zegar, dźwięk
P/WINDOW	30A	Zasilanie okna
T/GATE	15A	Drzwi hatchbacka
IGN	10 A	Klimatyzacja, czujnik AQS
RR FOG	10 A	Tylne światło przeciwmgielne
C/LIGHT	15A	Zapalniczka, lusterko zewnętrzne
S/ROOF	15A	Szyberdach
S/HTR	20A	Podgrzewacz siedzenia
ABS	10 A	ABS. TCS
AUDIO	10 A	dźwięk, zegar

Zobacz także: Hyundai Sonata EF (2002-2004) - skrzynka bezpieczników i przekaźników

Komora silnika

Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).

Hyundai Coupe i Tiburon (2002-2003) - skrzynka bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
BATT	100A	Generator
BATT	50A	Generator
COND	30A	Wentylator skraplacza
RAD	30A	Wentylator chłodnicy
ECU	30A	Sterowanie silnikiem, ECM. Kontrola automatycznej skrzyni biegów
IGN	30A	Zapłon, przekaźnik rozruchu
ABS 1	30A	ABS
ABS 2	30A	ABS
BLOWER	30A	Dmuchacz
INJ	15A	Wtryskiwacz
SNSR	10 A	Czujnik tlenu, ECM
DRL	15A	DRL – Światła do jazdy dziennej
F/FOG	15A	Przednie światło przeciwmgielne
ECU	10 A	TCM, ECM
HORN, A/CON	15A	Klakson, klimatyzacja
H/LP (H1)	15A	Światło główne (światła drogowe)
H/LP (LO)	15A	Światło główne (światła mijania)
