Hyundai Azera TG i Grandeur (2005-2010) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
16 stycznia, 2023

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Hyundai Azera TG i Grandeur

Dotyczy pojazdów wyprodukowanych w latach:

2005, 2006, 2007, 2008, 2009, 2010.

Przedział pasażerski

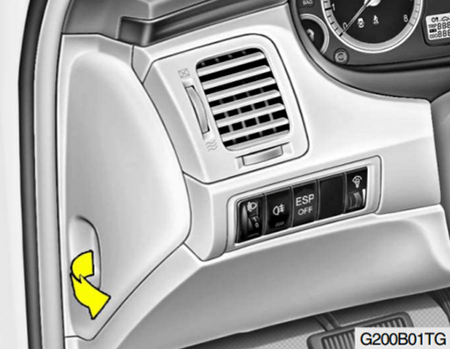

Skrzynka bezpieczników znajduje się na desce rozdzielczej po stronie kierowcy, za osłoną.

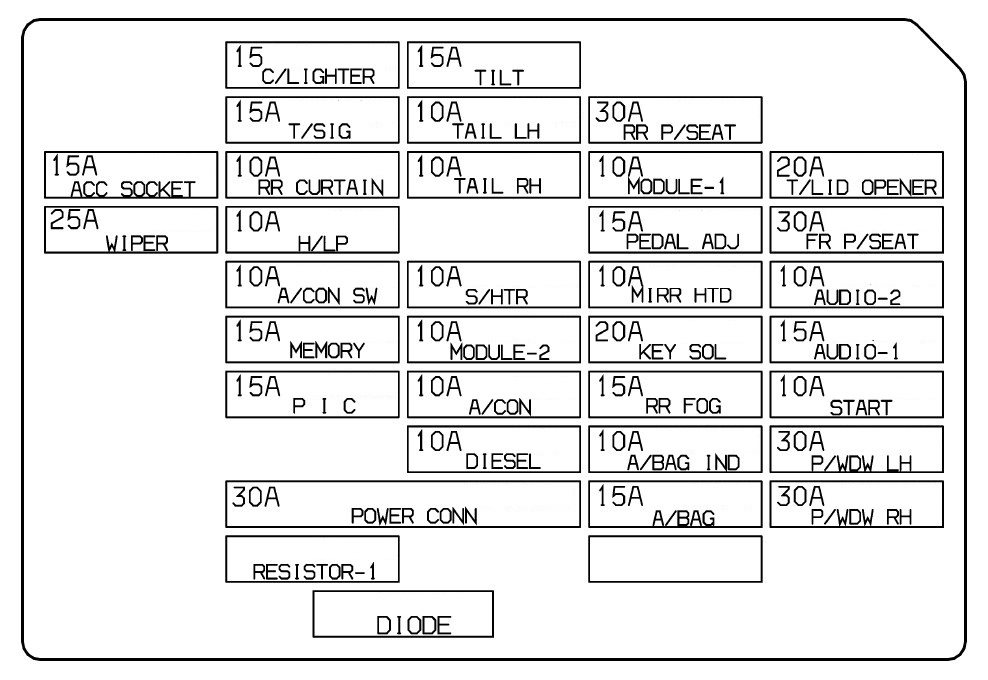

Hyundai Azera TG i Grandeur (2005-2010) - skrzynka bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
T/LID	20A	Otwieracz pokrywy wlewu paliwa i przełącznik pokrywy bagażnika
FR P/SEAT	30A	Przełącznik przedniego podparcia lędźwiowego, moduł sterujący IMS, przełącznik ręczny fotela kierowcy/pasażera
AUDIO-2	10 A	Moduł sterujący blokady klucza, Audio, Przełącznik IMS, Przekaźnik akcesoriów, Przekaźnik siedzenia/gniazdka zasilania, Zegar cyfrowy i pas bezpieczeństwa pasażera (podświetlenie)
AUDIO-1	15A	Audio
START	10 A	Przełącznik zakresu skrzyni biegów, przekaźnik alarmu antywłamaniowego
P/WDW LH	30A	Moduł lewego przedniego okna bezpieczeństwa, przełącznik lewego tylnego okna elektrycznego
P/WDW RH	30A	Moduł prawego przedniego okna bezpieczeństwa, przełącznik prawego tylnego okna elektrycznego
RR P/SEAT	30A	Prawa tylna skrzynka przekaźników ICM
MODULE-1	10 A	Zestaw wskaźników, BCM, moduł tylnej kurtyny, czujnik deszczu, moduł sterowania IMS, główny wyłącznik okna elektrycznego
PEDAL ADJ	15A	Tylny brzęczyk ostrzegawczy
MIRR HTD	10 A	Lewe/prawe lusterko zewnętrzne i silnik składania lusterek, moduł sterowania klimatyzacją
KEY SOL	20A	Kluczyk elektromagnetyczny, główny wyłącznik okna elektrycznego
RR FOG	15A	Przekaźnik tylnego światła przeciwmgielnego
A/BAG IND	10 A	Zestaw wskaźników
A/BAG	15A	Wyłącznik poduszki powietrznej, moduł sterujący SRS
TILT	15A	Moduł pochylenia i teleskopu, przełącznik trybu sportowego
TAIL LH	10 A	Przekaźnik przedniego światła przeciwmgielnego, lewe tylne światło zespolone, oświetlenie tablicy rejestracyjnej, lewy reflektor
TAIL RH	10 A	Prawe tylne światło zespolone, oświetlenie tablicy rejestracyjnej, prawy reflektor
S/HTR	10 A	Przełącznik podgrzewania fotela kierowcy
MODULE-2	10 A	Zestaw wskaźników, przełącznik ESC, BCM, moduł sterujący blokady klucza ATM, czujnik prędkości YAW, przełącznik wielofunkcyjny
A/CON	10 A	Moduł sterowania klimatyzacją, moduł przechyłu i teleskopu, reostat, elektryczne chromowane lusterko, górna lampa konsoli
DIESEL	10 A	(Zapasowy)
C/LIGHTER	15A	Zapalniczka
T/SIG	15A	BCM
RR CURTAIN	10 A	Moduł tylnej kurtyny
H/LP	10 A	Przekaźnik reflektorów, czujnik AQS i otoczenia, przekaźnik HID, siłownik poziomowania reflektorów
A/CON SW	10 A	Moduł sterujący klimatyzacji, przekaźnik dmuchawy, moduł sterujący klimatyzacji (AUTO)
MEMORY	15A	Złącze łącza danych, moduł sterowania klimatyzacją, zestaw wskaźników, przełącznik wielofunkcyjny, moduł przechyłu i teleskopu, BCM, przełącznik ostrzegawczy drzwi, lampka pokojowa, lampa nożna lewa/prawa, lampka drzwi
PIC	15A	(Zapasowy)
ACC SOCKET	15A	Gniazdo zasilania z tyłu
WIPER	25A	Przekaźnik spryskiwacza, przekaźnik wycieraczek (wysoka prędkość), przekaźnik wycieraczek
POWER CONN	30A	Bezpiecznik (MEMORY, AUDIO-1)

Zobacz także: Hyundai Veracruz, ix55 (2011-2012) - skrzynka bezpieczników i przekaźników

Komora silnika

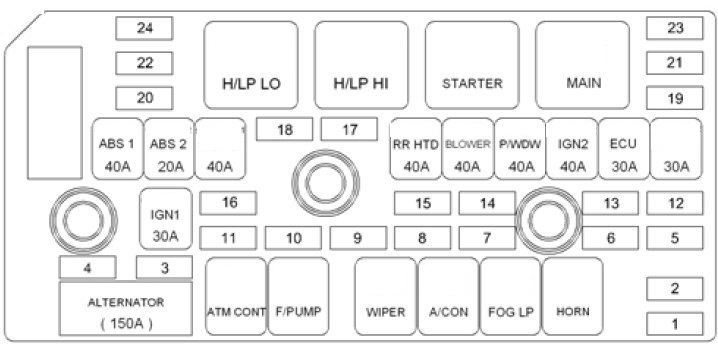

Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).

Hyundai Azera TG i Grandeur (2005-2010) - skrzynka bezpieczników i przekaźników

Numer	Nazwa	Ampery [A]	Opis
	FUSIBLE LINK:
	ABS1	40A	Moduł sterujący ABS/ESC. Uniwersalne złącze kontrolne
	ABS2	20A	Moduł sterujący ABS/ESC, uniwersalne złącze kontrolne
	I/P (B+)1	40A	Bezpiecznik (FR P/SEAT, T/LID. T/SIG. TILT. PEDAL, RR CURTAIN)
	RRHTD	40A	Przekaźnik odmgławiacza
	BLOWER	40A	Przekaźnik dmuchawy
	P/WDW	40A	Bezpiecznik (P/WDW LH, P/WDW RH)
	IGN2	40A	Przekaźnik startowy, wyłącznik zapłonu (IG2, START)
	ECU RLV	30A	Przekaźnik jednostki sterującej silnika
	I/P (B+)2	30A	Bezpiecznik (KEY SOL, ECS/RR FOG), złącze zasilania
	IGN1	30A	Wyłącznik zapłonu (ACC, IG1)
	ALT	150A	Łącznik topliwy (ABS1, ABS2, RR HTD. BLOWER)
	Bezpieczniki:
1	HORN	15A	Przekaźnik klaksonu
2	TAIL	20A	Przekaźnik światła tylnego
3	ECU	10 A	PCM
4	IG1	10 A	(Zapasowy)
5	DRL	15A	Przekaźnik klaksonu alarmu antywłamaniowego
6	FR FOG	15A	Przekaźnik przedniego światła przeciwmgielnego
7	A/CON	10 A	Przekaźnik klimatyzacji
8	F/PUMP	20A	Przekaźnik pompy paliwa
9	DIODE	–	(Zapasowy)
10	ATM	20A	Przekaźnik kontroli skrzyni biegów
11	STOP	15A	Przełącznik światła stop
12	H/LP LO RH	15A	Przekaźnik HID
13	S/ROOF	15A	Lampka konsoli sufitowej
14	H/LP WASHER	20A	Silnik spryskiwaczy reflektorów
15	H/LP HI	20A	Przekaźnik świateł przednich (światła drogowe)
16	ECU (B+)	10 A	PCM
17	SNSR3	10 A	Wtryskiwacz #1-#6, przekaźnik klimatyzacji, przekaźnik wentylatora Coolinq
18	SNSR1	15A	Czujnik masowego przepływu powietrza, PCM, moduł sterujący immobilizera, zawór sterujący olejem nr 1/nr 2, zmienny zawór kolektora dolotowego
19	SNSR2	15A	Czujnik tlenu nr 1-nr 4
20	B/UP	10 A	Włącznik światła cofania, włącznik światła stopu, przełącznik zakresu skrzyni biegów, czujnik prędkości pojazdu
21	IGN COIL	20A	Cewka zapłonowa #1-#6. Skraplacz
22	ECU (IG1)	10 A	PCM
23	H/LP LO	20A	Przekaźnik reflektorów (światła mijania)
24	ABS	10 A	Moduł sterujący ABS/ESC, uniwersalne złącze kontrolne
