Hyundai Accent MC (2007-2011) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
12 lipca, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Hyundai Accent MC

Dotyczy pojazdów produkowanych w latach:

2007, 2008, 2009, 2010, 2011.

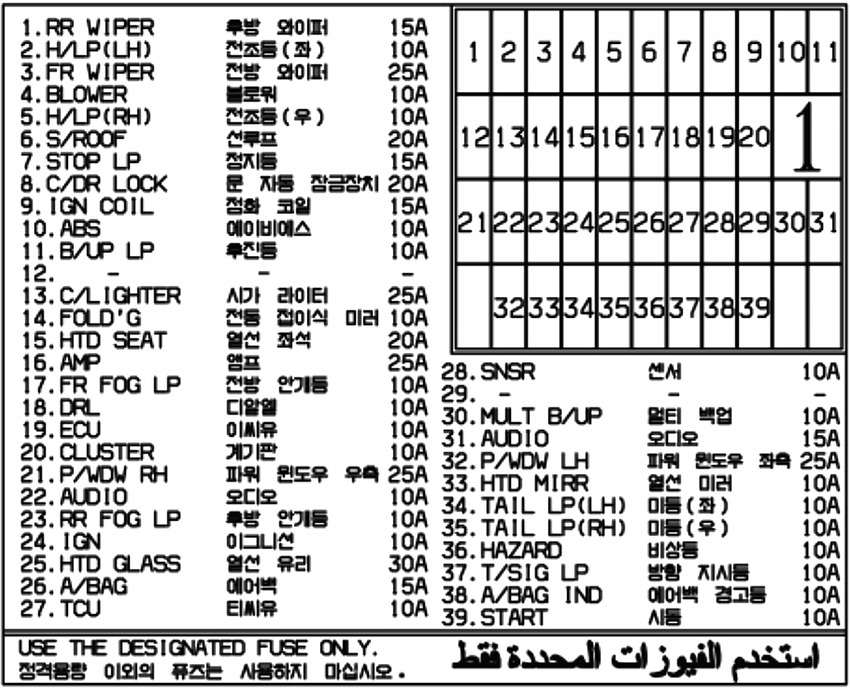

Panel przyrządów

Skrzynka bezpieczników znajduje się po stronie kierowcy na tablicy rozdzielczej (za pokrywą).

Hyundai Accent MC (2007-2011) - skrzynka bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
P/WDWRH	25A	Przełącznik okna zasilania kierowcy, przełącznik okna wspomagania zasilania, przełącznik tylnego okna prawego
P/WDWLH	25A	Przełącznik okna zasilania kierowcy, przełącznik tylnego okna lewego
AUDIO	10 A	Lusterko zewnętrzne zasilania i przełącznik składania lusterek, zegar cyfrowy, audio
C/LIGHTER	25A	Zapalniczka, gniazdko elektryczne
H/LP (LH)	10 A	Reflektor lewy, moduł sterowania DRL
HTD MIRR	10 A	ECM, lusterko zewnętrzne kierowcy i silnik składania lusterek, wspomaganie zasilania lusterek zewnętrznych i silnik składania lusterek, PCM, tylny przełącznik odmgławiacza
RR WIPER	15A	Przełącznik wielofunkcyjny, silnik tylnej wycieraczki
FR WIPER	25A	Przełącznik wielofunkcyjny, silnik wycieraczek przednich
TAIL LP (LH)	10 A	Tylna lampa zespolona lewa, lampa tablicy rejestracyjnej lewa (3DOOR), lampa przednia lewa, moduł sterowania DRL, lampa kierunkowskazów lewych
IGN	10 A	Przełącznik poziomowania reflektorów, siłownik poziomowania reflektorów, przekaźnik podgrzewacza filtra paliwa (Diesel), przedni przekaźnik przeciwmgielny
HTD SEAT	20A	Przełącznik ogrzewania siedzenia kierowcy, przełącznik ogrzewania siedzenia pasażera
BLOWER	10 A	Aktywny czujnik wnętrza i wilgotności, moduł sterowania klimatyzacją, BCM, przekaźnik dmuchawy, silnik szyberdachu, przekaźniki nagrzewnicy PTC #2, #3 (Diesel)
TAIL LP (RH)	10 A	Tylna lampa kombinowana prawa, lampa tablicy rejestracyjnej prawa (3DOOR), lampa przednia prawa, lampa rejestracyjna (4DOOR), złącze bocznikowe, lampa kierunkowskazu prawego
HTD GLASS	30A	BCM, tylny odmgławiacz, tylny przekaźnik odmgławiacza
AMP	25A	AMP
H/LP (RH)	10 A	Reflektor prawy, zestaw wskaźników, moduł sterowania DRL
HAZARD	10 A	Przekaźnik świateł awaryjnych, przełącznik zagrożeń
A/BAG	15A	Moduł sterowania SRS
SNSR	10 A	Wyłącznik PAB, lampa ostrzegawcza, czujnik położenia toru siedzenia pasażera
RR FOG LP	10 A	Tylna lampa zespolona, przełącznik tylnych świateł przeciwmgielnych, BCM
FR FOG LP	10 A	Przełącznik przedniej lampy przeciwmgielnej, przednia lampa przeciwmgielna lewa, przednia lampa przeciwmgielna RH, BCM, przekaźnik przedniej lampy przeciwmgielnej
S/ROOF	20A	Silnik szyberdachu
T/SIG LP	10 A	Przełącznik świateł awaryjnych
TCU	10 A	Przełącznik nadrzędny sterownika, TCM (Diesel), Generator impulsów A’ (Diesel), Generator impulsów „B” (Diesel), Czujnik prędkości pojazdu
STOP LP	15A	Złącze łącza danych, przełącznik lampy stopu, przekaźnik P/WDW, uniwersalne złącze kontrolne
A/BAG IND	10 A	Klaster instrumentów
ECU	10 A	ECM, PCM, moduł sterujący EPS, czujnik masowego przepływu powietrza (Diesel), przełącznik ostrzegawczy filtra paliwa (Diesel)
C/DR LOCK	20A	Siłownik zamka drzwi kierowcy, siłownik zamka drzwi wspomagania, BCM. Siłownik zamka drzwi tylnych lewych, siłownik zamka drzwi tylnych RH, przełącznik szyby kierowcy, siłownik zamka tylnej klapy
START	10 A	Przekaźnik uruchamiania, przekaźnik alarmu włamaniowego
CLUSTER	15A	BCM, zestaw wskaźników, generator, moduł sterowania DRL, moduł monitorowania ciśnienia w oponach, rezystor wzbudzenia wstępnego
IGN COIL	10 A	Cewka zapłonowa #1, #2, #3, #4, skraplacz
AUDIO (Power Connector)	15A	Audio
MULTB/UP (Power Connector)	10 A	Lampa bagażowa, lampa pokojowa, przełącznik lampki próżności, zegar cyfrowy, górna lampa konsoli, moduł sterowania klimatyzacją, zestaw wskaźników, tylny brzęczyk ostrzegawczy, przełącznik ostrzegawczy drzwi, BCM, moduł monitorowania ciśnienia w oponach
ABS	10 A	Przełącznik ESP, czujnik kąta skrętu, moduł sterujący ABS, moduł ESP, uniwersalne złącze kontrolne
B/UP LP	10 A	Przełącznik lampy rezerwowej, przełącznik zakresu mostu pędnego, uniwersalne złącze kontrolne
DRL	10 A	Moduł sterowania DRL
FOLD’G	10 A	Lusterko zewnętrzne zasilania i przełącznik składania lusterek

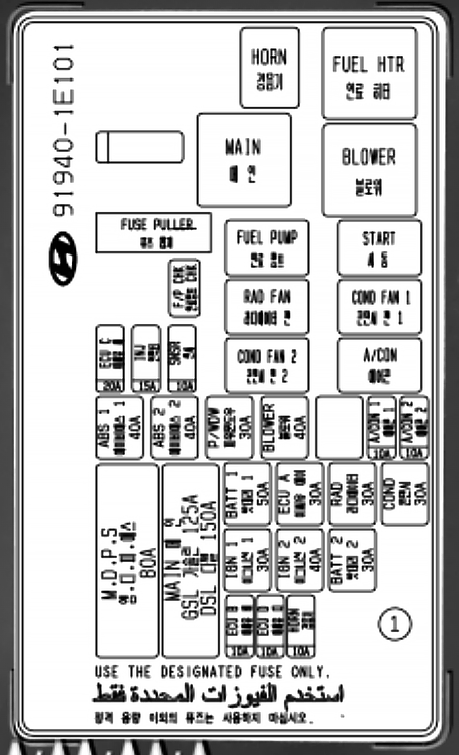

Komora silnika (benzyna)

Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).

Hyundai Accent MC (2007-2011) - skrzynka bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
MAIN	125 A	Generator
BATT #1	50A	Skrzynka przyłączeniowa I/P
BLOWER	40A	Przekaźnik dmuchawy, silnik dmuchawy
ABS #1	40A	Moduł sterowania ABS, moduł ESP, uniwersalne złącze kontrolne
ABS #2	40A	Moduł sterowania ABS, moduł ESP, uniwersalne złącze kontrolne
IGN #2	40A	Przekaźnik rozruchowy, wyłącznik zapłonu
IGN #1	30A	Stacyjka
BATT #2	30A	Skrzynka przyłączeniowa I/P, przekaźnik lampy tylnej
P/WDW	30A	Skrzynka przyłączeniowa I/P, przekaźnik okna zasilania
RAD	30A	Przekaźnik wentylatora skraplacza nr 1, przekaźnik wentylatora RAD
ECU A	30A	Główny przekaźnik, przekaźnik pompy paliwa
ECUC	20A	ECM, PCM
INJ	15A	Wtryskiwacz nr 1, nr 2, nr 3, nr 4, zawór sterujący oleju CVVT, moduł sterujący immobilizera, zawór elektromagnetyczny sterujący przedmuchem, siłownik regulacji prędkości biegu jałowego, przekaźnik pompy paliwa
A/CON #1	10 A	Przekaźnik A/Con
A/CON #2	10 A	Moduł sterowania klimatyzacją
ECUB	10 A	ECM, TCM, PCM
HORN	10 A	Przekaźnik klaksonu, przekaźnik klaksonu alarmu włamaniowego
SNSR	10 A	Przekaźnik A/Con, przekaźnik wentylatora chodnicy, przekaźnik wentylatora skraplacza #1, #2, czujnik położenia wałka rozrządu, czujnik tlenu (góra, dół), czujnik masowego przepływu powietrza
COND	30A	Przekaźnik wentylatora skraplacza #1
M.D.RS	80A	Moduł sterujący EPS

Komora silnika (Diesel)

Hyundai Accent MC (2007-2011) - skrzynka bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
MAIN	150 A	Generator
BATT #1	50A	Skrzynka przyłączeniowa I/P
BLOWER	40A	Przekaźnik dmuchawy, silnik dmuchawy
ABS #1	40A	Moduł sterowania ABS, moduł ESP, uniwersalne złącze kontrolne
ABS #2	40A	Moduł sterowania ABS, moduł ESP, uniwersalne złącze kontrolne
IGN #2	40A	Przekaźnik rozruchowy, wyłącznik zapłonu
IGN #1	30A	Stacyjka
BATT #2	30A	Skrzynka przyłączeniowa I/P
P/WDW	30A	Skrzynka przyłączeniowa I/P
RAD	30A	Przekaźnik wentylatora skraplacza nr 1, przekaźnik wentylatora RAD
ECU A	30A	Główny przekaźnik
ECUC	20A	ECM
INJ	15A	Wtryskiwacz #1, #2, #3, moduł sterujący immobilizera, siłownik klapy przepustnicy, przekaźnik świec żarowych, czujnik położenia wałka rozrządu, przekaźnik podgrzewacza PTC #1, siłownik EGR, siłownik VGT
A/CON #1	10 A	Przekaźnik A/Con
A/CON #2	10 A	Moduł sterowania klimatyzacją
ECUB	10 A	ECM, TCM
HORN	10 A	Przekaźnik klaksonu, przekaźnik klaksonu alarmu włamaniowego
SNSR	10 A	Przekaźnik A/Con, przekaźnik wentylatora Rad, przekaźnik wentylatora skraplacza #1, #2, sonda lambda, wyłącznik lampy stop
COND	30A	Przekaźnik wentylatora skraplacza #1
MDRS	80A	Moduł sterujący EPS
ECUD	10 A	ECM
