Hyundai Accent LC (2000-2006) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
12 lipca, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Hyundai Accent LC

Dotyczy pojazdów produkowanych w latach:

2000, 2001, 2002, 2003, 2004, 2005, 2006.

Przedział pasażerski

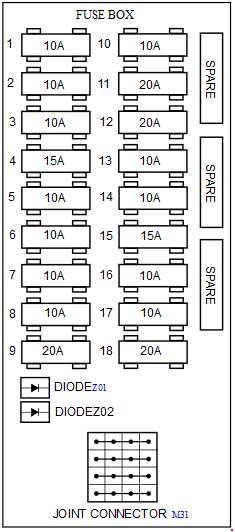

Skrzynka bezpieczników znajduje się pod deską rozdzielczą, po stronie kierowcy (panel nożny).

Hyundai Accent LC (2000-2006) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	10 A	Ostrzeżenie o zagrożeniach, przełącznik świateł awaryjnych, przełącznik zakresu skrzyni biegów, moduł sterowania zmianą A/T i blokadą kluczyka
2	10 A	ETACM, rezystor wzbudzenia wstępnego, zestaw wskaźników, zegar pasów bezpieczeństwa
3	10 A	Klaster instrumentów
4	15A	Poduszka powietrzna
5	10 A	ECM, dźwignia zmiany biegów A/T, przełącznik zakresu skrzyni biegów, czujnik masowego przepływu powietrza, czujnik prędkości pojazdu, czujnik wody
6	10 A	Zamek drzwi elektrycznych
7	10 A	Światła awaryjne, ETACM
8	10 A	Lampa stop, dźwignia zmiany biegów A/T, elektromagnes blokady kluczyka A/T
9	20A	Odmgławiacz tylnej szyby
10	10 A	Reflektor, Szyba elektryczna, Poziomowanie reflektorów, Spryskiwacz reflektorów, ETACM, Przednie światło przeciwmgielne, Sterowanie dmuchawą, Tylny spryskiwacz przerywany, Przekaźnik filtra paliwa
11	20A	Przednia wycieraczka i spryskiwacz
12	20A	Ogrzewanie foteli
13	10 A	Kontrola ABS, odpowietrzanie ABS
14	10 A	Zegar cyfrowy, Audio, A/T shift i moduł sterowania blokadą klawiszy
15	15A	Zapalniczka
16	10 A	Moc lusterka zewnętrznego
17	10 A	Odmgławiacz tylnego okna i lusterka zewnętrznego
18	20A	Tylna wycieraczka

Komora silnika

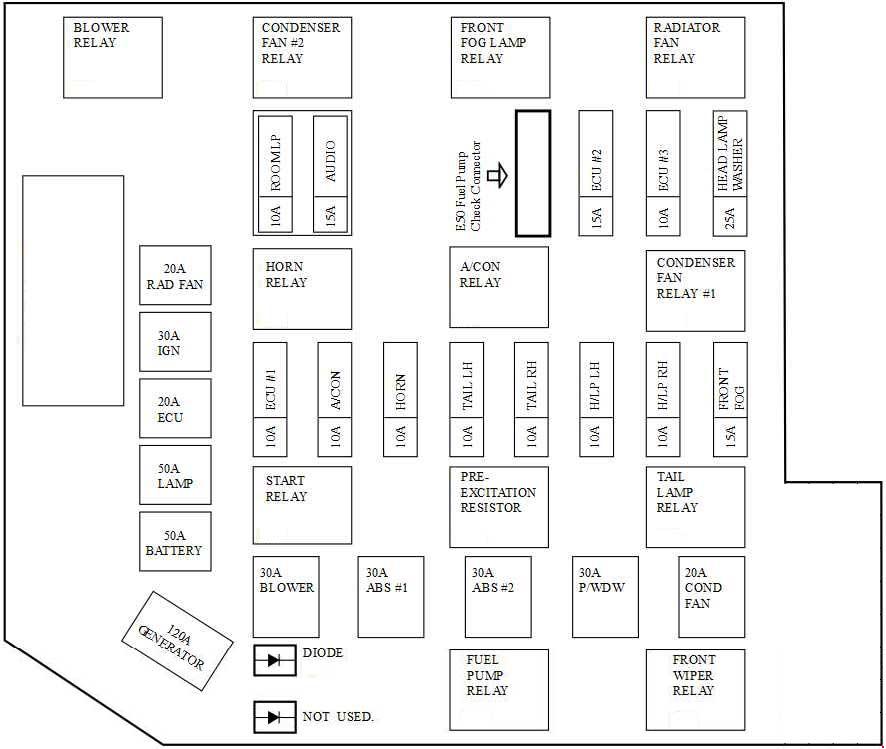

Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).

Hyundai Accent LC (2000-2006) - skrzynka bezpieczników i przekaźników

Zobacz także: Hyundai i20 (2008-2011) - skrzynka bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
POŁĄCZENIE TOPLIWE:
ALT	120A	Ładowanie (generator)
BATTERY	50A	Bezpiecznik 6, 7, 8, 9, Bezpiecznik klaksonu, Bezpiecznik lampy pomieszczenia
LAMP	50A	Bezpiecznik reflektora, bezpiecznik przedniego światła przeciwmgielnego, przekaźnik światła tylnego, bezpiecznik spryskiwacza H/LP
ECU	20A	Przekaźnik sterujący silnika, generator, przekaźnik pompy paliwa, bezpiecznik nr 3 ECU
IGN	30A	Źródło zasilania zapłonu, przekaźnik startowy
RAD FAN	20A	Sterowanie wentylatorem chłodnicy
BLOWER	30A	Sterowanie dmuchawą
ABS	30A	Sterowanie ABS, złącze odpowietrzające ABS
ABS	30A	Sterowanie ABS, złącze odpowietrzające ABS
P/WDW	30A	Zasilanie okna
COND FAN	20A	Sterowanie wentylatorem skraplacza

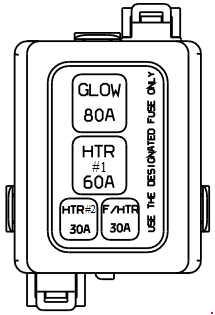

HTR	60A	Podgrzewacz pomocniczy
HTR	30A	Podgrzewacz pomocniczy
GLOW	80A	Przekaźnik świecy żarowej
F/HTR	30A	Podgrzewacz paliwa
BEZPIECZNIKI:
ECU #1	10 A	Wentylator chłodnicy, wentylator skraplacza, ECM, czujnik tlenu, zawór sterujący przedmuchem, SMATRA, przekaźnik świecy żarowej, przekaźnik nagrzewnicy, wyłącznik lampy stop
A/CON COMP	10 A	Przekaźnik klimatyzacji
HORN	10 A	Przekaźnik klaksonowy
TAIL LH	10 A	Lampy oświetleniowe, lewa tylna lampa zespolona, lampa rejestracyjna, sterowanie DRL, lampa pozycyjna, przekaźnik spryskiwaczy H/LP
TAIL RH	10 A	Prawa tylna lampa zespolona, lampa rejestracyjna, lampa pozycyjna
H/LP LH	10 A	Lewa lampa przednia, sterowanie DRL, zestaw wskaźników
H/LP RH	10 A	Prawa lampa czołowa
FRONT FOG	15A	Przekaźnik przednich świateł przeciwmgielnych
ROOM LP	10 A	Zestaw wskaźników, lampka sufitowa, lampa do bagażnika, ETACM, DLC, ostrzeżenie o drzwiach, uniwersalne złącze kontrolne
AUDIO	15A	Audio, zegar cyfrowy, antena zasilająca, przełącznik klimatyzacji, przełącznik tylnych świateł przeciwmgielnych
ECU #2	15A	Siłownik prędkości biegu jałowego, ECM, czujnik położenia wałka rozrządu, siłownik EGR, siłownik płytki przepustnicy
ECU nr 3	10 A	ECM
H/L WASHER	25A	Silnik spryskiwacza reflektorów
F/PUMP CHK (E50)		Przekaźnik pompy paliwa, silnik pompy paliwa
