Schemat skrzynek bezpieczników i przekaźników – Honda Stream

Dotyczy pojazdów nowych w latach:

2000, 2001, 2002, 2003, 2004, 2005 i 2006.

Przedział pasażerski

W kabinie główny bezpiecznik i skrzynka przekaźników znajdują się pod tablicą rozdzielczą.

Honda Stream (2000-2006) - skrzynka bezpieczników i przekaźników

Aby uzyskać dostęp, zdejmij osłonę ochronną. Sam blok będzie wyglądał mniej więcej tak.

Honda Stream (2000-2006) - skrzynka bezpieczników i przekaźników

Opis

1	15A Cewki zapłonowe
2	20A ECU – Czujnik mieszanki powietrza (modele z silnikiem K20A), jednostka sterująca układu napędowego (modele z silnikiem K20A)
3	20A Światła przeciwmgielne
4	10A Alternator, czujnik prędkości pojazdu (modele z silnikiem D17A), przednia sonda lambda, tylna sonda lambda, elektrozawór obejściowy (modele z silnikiem K20A), elektropneumatyczny zawór EVAP, czujnik położenia wałka rozrządu (modele z silnikiem K20A), kontrola napięcia zasilania jednostka systemowa, przekaźnik czujnika składu mieszanki (modele z silnikiem K20A)
5	Nieużywany
6	7,5A P/WIND – Przekaźnik otwarcia szyberdachu, przekaźnik zamknięcia szyberdachu, jednostka sterująca podnośnikiem szyb
7	20A Silnik szyberdachu
8	7,5A AUDIO – Elektrozawór blokady, selektor, jednostka sterująca systemu nawigacji, jednostka systemu Multivision (modele z systemem nawigacji), radio (modele bez systemu nawigacji). Jednostka sterująca urządzeniami elektrycznymi.
9	10A R.WIPER – Silnik wycieraczek tylnych, pompa spryskiwacza tylnej szyby, sterownik interwału wycieraczek tylnych, sterownik pozycji pasażera z przodu (modele z bocznymi poduszkami powietrznymi)
10	7,5A Przekaźnik świateł cofania, świateł cofania, zestawu wskaźników, pilota centralnego zamka. Elektryczna jednostka sterująca
11	7,5A ABS – Modulator ciśnienia i jednostka sterująca ABS
12	Nieużywany
13	10A SRS – Dodatkowa jednostka sterująca systemem bezpieczeństwa
14	10A Przekaźnik odmrażania tylnej szyby, przekaźnik wentylatora nagrzewnicy, przekaźnik wentylatora chłodzącego, przekaźnik wentylatora skraplacza, przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji, silniki lusterek, siłownik przełącznika wlotu powietrza, jednostka sterująca klimatyzacją i nagrzewnicą, przekaźnik wentylatora tylnej nagrzewnicy (modele z tylną klimatyzacją), Złącze do podłączenia dodatkowego wyposażenia (V)
15	Wzmacniacz 10 A (modele z systemem audio Premium)
16	10A R.HEATER – Silnik wentylatora tylnej nagrzewnicy (modele z tylnym klimatyzatorem)
17	15A Pompa paliwa, jednostka sterująca układu napędowego. Jednostka sterująca systemu bezpieczeństwa biernego
18	15A Bezpiecznik zapalniczki
19	7,5A Przekaźnik – przerywacz kierunkowskazów
20	20A F.WIPER – Silnik wycieraczek szyby przedniej, pompa spryskiwacza szyby przedniej
21	Nieużywany
22	20A Elektryczna szyba pasażera z przodu
23	20A Drzwi kierowcy sterowane elektrycznie
24	20A Lewa tylna szyba sterowana elektrycznie
25	20A Prawe tylne okno sterowane elektrycznie
R1	Przekaźnik rozrusznika
R2	Przekaźnik świateł postojowych
R3	Przekaźnik okna elektrycznego
R4	Kierunkowskaz i przekaźnik alarmu

Zobacz także: Honda Civic (1988-1991) - skrzynka bezpieczników i przekaźników

Komora silnika

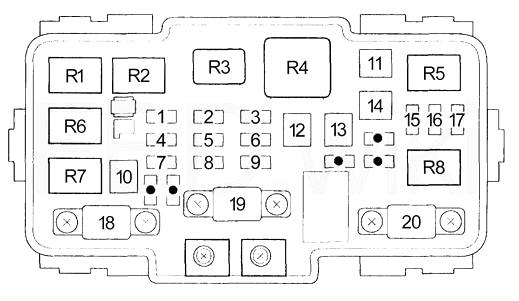

Pod maską główny bezpiecznik i skrzynka przekaźników znajdują się po lewej stronie obok akumulatora. Aby uzyskać dostęp, zdejmij osłonę ochronną.

Honda Stream (2000-2006) - skrzynka bezpieczników i przekaźników

Opis

1	20A Silnik wentylatora, skraplacz, przekaźnik sprzęgła magnetycznego sprężarki klimatyzacji
2	15A TAIL – Przekaźnik wymiarów, złącze do podłączenia dodatkowego. Wyposażenie (V), światła postojowe, wymiary, oświetlenie tablicy rejestracyjnej, oświetlenie przełączników, oświetlenie popielniczki, oświetlenie panelu sterowania klimatyzacją i ogrzewaniem, oświetlenie zestawu wskaźników, włącznik świateł przeciwmgielnych, oświetlenie radia (modele bez systemu nawigacji), oświetlenie jednostki systemowej MuftivisFon ( modele z systemem nawigacji), jednostka sterująca systemu nawigacji
3	7,5A – Lampka oświetlenia bagażnika, oświetlenie stacyjki, lampki oświetlenia wnętrza, lampka oświetlenia miejscowego
4	20A WENTYLATOR CHŁODZĄCY
5	10A Przekaźnik – przerywacz kierunkowskazów
6	15A ECU – główny przekaźnik nr 1 układu wtryskowego, jednostka sterująca układu napędowego, zawór regulacji prędkości biegu jałowego, czujnik TDC, czujnik położenia wału korbowego, wtryskiwacze, główny przekaźnik układu wtryskowego nr 2
7	15A Światła stop, dodatkowe światło hamowania, jednostka sterująca układu napędowego, modulator ciśnienia i jednostka sterująca ABS, klakson
8	20A ABS – Modulator ciśnienia i jednostka sterująca ABS
9	10A Złącze diagnostyczne, zestaw wskaźników, pilot centralnego zamka, sterownik systemu nawigacji, sterownik systemu Multivision (modele z systemem nawigacji), radio (modele bez systemu nawigacji), sterownik osprzętu elektrycznego
10	30A ABS – Modulator ciśnienia i jednostka sterująca ABS
11	20A R.DEF – Odszraniacz tylnej szyby
¹²	40A HEATER – Silnik wentylatora nagrzewnicy
13	40A P/WIND – Bezpieczniki nr 7, nr 22, nr 23, nr 24 i nr 25 (blok montażowy w kabinie)
14	40A ECU – Bezpieczniki nr 2, nr 3, nr 15. i nr 16 (blok montażowy w kabinie), złącze do podłączenia wyposażenia dodatkowego (U)
15	15A HEAD L – Lewa żarówka reflektora (modele bez żarówek HID), lewa żarówka HID (modele z żarówkami HID), kierunkowskaz świateł drogowych
16	20A MPC – Elektryczna jednostka sterująca
17	15A HEADR – Pompa prawego reflektora (modele bez lamp wyładowczych), lampa wyładowcza prawego reflektora (modele z lampami wyładowczymi)
18	Nieużywany
19	Akumulator 80/100A
20	40A Wyłącznik zapłonu
Przekaźniki
R1	Wentylator chłodzący
R2	Sprzęgło sprężarki klimatyzacji
R3	Ogrzewanie tylnej szyby
R4	Podgrzewacz
R5	Reflektor nr 1
R6	Sygnał dźwiękowy, klakson
R7	Wentylator klimatyzacji
R8	Reflektor nr 2
