Schemat skrzynek bezpieczników i przekaźników – Honda StepWGN RP1, RP2, RP3, RP4, RP5
Dotyczy pojazdów nowych w latach:
2015, 2016, 2017, 2018, 2019, 2020, 2021.
Przedział pasażerski

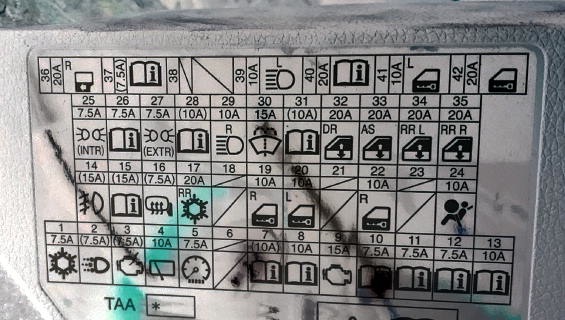

Skrzynka bezpieczników po stronie kierowcy
Skrzynka bezpieczników znajduje się na dole tablicy rozdzielczej, po stronie kierowcy.
Opis
| 1 |
Klimatyzator 7,5A |
| 2 |
7,5 A Światło pomocnicze |
| 3 |
7,5A STS |
| 4 |
10A Tylna wycieraczka |
| 5 |
Deska rozdzielcza 7,5 A |
| 6 |
Napęd 7,5 A |
| 7 |
Opcja 10A |
| 8 |
10A Elektrozawór skrzyni biegów (zawór elektromagnetyczny) |
| 9 |
15A Pompa paliwa |
| 10 |
7,5 A VSA/ABS |
| 11 |
7,5 A elektryczne szyby |
| 12 |
Automatyczny rozrusznik 7,5 A |
| 13 |
Generator 10A |
| 14 |
10A Światła przeciwmgielne |
| 15 |
15A Drzwi boczne |
| 16 |
7,5 A Podgrzewane lusterka |
| 17 |
20A Klimatyzacja z tyłu |
| 18 |
Opcja 10A |
| 19 |
10A Prawe drzwi |
| 20 |
10A Lewe drzwi |
| 21 |
— |
| 22 |
10A Zamek prawych drzwi |
| 23 |
— |
| 24 |
10A Poduszki powietrzne SRS |
| 25 |
7,5 A Oświetlenie wewnętrzne |
| 26 |
Zamek mechaniczny ACC z kluczykiem 7,5 A |
| 27 |
7,5 A Światła postojowe |
| 28 |
10A Kierunkowskaz |
| 29 |
10A Prawe światło drogowe |
| 30 |
Silnik spryskiwacza 15A |
| 31 |
System inteligentnego klucza 10A (bezkluczykowy dostęp) |
| 32 |
20A Regulator szyby kierowcy |
| 33 |
20A Podnośnik szyby pasażera |
| 34 |
20A Podnośnik szyby tylnej lewej |
| 35 |
20А Podnośnik szyby tylnej prawej |
| 36 |
20A Samozamykacz |
| 37 |
7,5 A AC+ |
| 38 |
— |
| 39 |
10A Lewe światło drogowe |
| 40 |
Gniazdo 20A (zapalniczka) |
| 41 |
10A Zamykanie lewych drzwi |
| 42 |
20A Zamek drzwi |
Skrzynka bezpieczników po stronie pasażera
Za schowkiem na rękawiczki, po stronie pasażera, znajduje się kolejna skrzynka bezpieczników.
Opis
| 1 |
– |
| 30A Lewe drzwi przesuwne |
| 40A Główna skrzynka bezpieczników |
| Zapłon 30/50A |
| 30A Jednostka AWD w czasie rzeczywistym |
| 60A Skrzynka bezpieczników 2 |
| 2 |
30A Zapłon 2 |
| 30A Prawe drzwi przesuwne |
| 40A Silnik ogrzewania |
| Przetwornica DCDC 30A 2 |
| Przetwornica DCDC 30A 1 |
| 30A Światła drogowe |
| 3 |
40A Fotel podnoszony (opcja) |
| 4 |
30/40A Fotel podnoszony (opcja) |
| 5 |
|
| 6 |
Opcja 7,5A |
| 7 |
20A Gniazdo / akcesoria 3. rząd |
| 8 |
Lusterko automatyczne 7,5 A |
| 9 |
20A Ogrzewanie siedzenia |
| 10A Silnik fotela (opcja) |
| 10 |
15A Ogrzewana przednia szyba |
| 11 |
20A Samozamykacz lewych drzwi |
| 12 |
7,5 A VSA/ABS |
| 13 |
7,5 A MICU |
| 14 |
20A Ogrzewana tylna szyba |
| 15 |
10A Ogrzewanie drzwi |
| a |
– |
| b |
Prędkościomierz 7,5 A |
| c |
7,5 A AC 2 |
| d |
Tylne światło 7,5 A |
| e |
10A EOP |
| f |
15A VSA/MICU |
| g |
10A Dźwięk |
Komora silnika

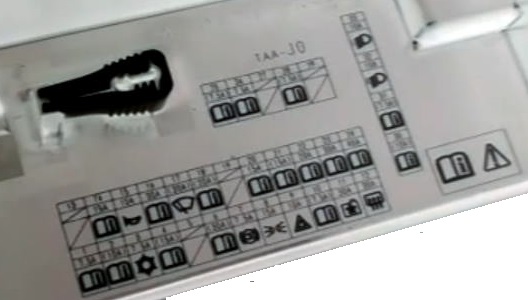

Skrzynka bezpieczników i przekaźników
Montowana z lewej strony, również zamykana osłoną ochronną.
Opis
| 1 |
7,5A Zarezerwowane |
| 2 |
10A PGM-FI (VBU) |
| 3 |
7,5A Sprzęgło klimatyzatora |
| 4 |
15A TCU |
| 5 |
– |
| 6 |
Automatyczny rozrusznik 30A |
| 7 |
7,5 A Sygnały zatrzymania |
| 8 |
15A Światła boczne |
| 9 |
10A Alarm |
| 10 |
Czujnik akumulatora 7,5 A |
| 11 |
30A Wentylator chłodzący |
| 12 |
30A Ogrzewana tylna szyba |
| 13 |
7,5 A Światła przeciwmgielne |
| 14 |
15A Cewka zapłonowa |
| 15 |
10A Klakson |
| 16 |
30A Światła mijania |
| 17 |
Wycieraczki 30A |
| 18 |
20A Pompa spryskiwacza |
| 19 |
– |
| 20 |
20A PGM-FI |
| 21 |
15A Napęd |
| 22 |
20A ABS/VSA FSR |
| 23 |
Wentylator 30A |
| 24 |
40A ABS/VSA |
| 25 |
Automatyczny rozrusznik 7,5 A |
| 26 |
Napęd 7,5 A |
| 27 |
– |
| 28 |
Pompa paliwowa 7,5 A |
| 29 |
– |
| 30 |
10A LAF |
| 31 |
7,5 A PGM-FI |
| 32 |
10A Prawe światło mijania |
| 33 |
10A Lewe światło mijania |
Skrzynka bezpieczników zasilania
Na dodatnim zacisku akumulatora znajduje się blok bezpieczników dużej mocy.
Opis
- a – 125 A Alternator / akumulator
- b – Silnik 70A
- c – Wentylator 80 A
- d – 70 A Elektryczne wspomaganie kierownicy
