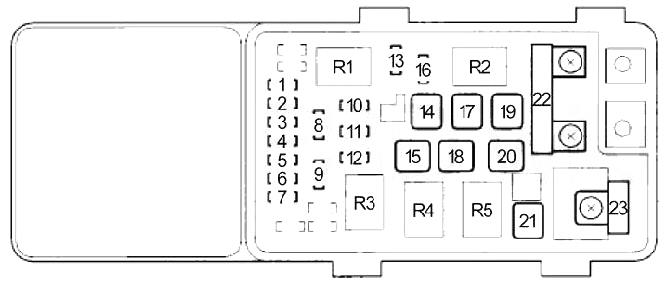

| 1 |
10/15A Lewy reflektor (światło mijania) |
| 2 |
30A Tylna gwiazda mechanizmu różnicowego |
| 3 |
10/15A Lewy reflektor (światło drogowe) |
| 4 |
15A Światła postojowe, oświetlenie tablicy rejestracyjnej, oświetlenie tablicy rozdzielczej, oświetlenie wnętrza, złącze przyczepy, bezpiecznik: nr 7 |
| 5 |
10A Prawy reflektor (światło drogowe) |
| 6 |
10A Prawy reflektor (światło mijania) |
| 7 |
7,5 A Światła cofania |
| 8 |
15A Złącze diagnostyczne (DLC), moduł sterujący silnika i skrzyni biegów (PCM), przekaźnik modułu sterującego silnika (PGM-FI nr 1), przekaźnik pompy paliwowej (PGM-FI nr 2), czujnik położenia wałka rozrządu (CMP), wałek czujnika położenia wału korbowego (CKP) A/B, wtryskiwacze, bezpiecznik: nr 23 |
| 9 |
20A Wentylator klimatyzacji |
| 10 |
20A Światła przeciwmgielne |
| 11 |
20A Przekaźnik sterujący wentylatora chłodzącego, wentylator chłodzący |
| 12 |
7,5A Sprzęgło sprężarki klimatyzacji |
| 13 |
15A Światła stopu, klakson (ton wysoki/niski), wyłącznik zapłonu, czujnik położenia pedału hamulca |
| 14 |
30A Ogrzewana tylna szyba, jednostka elektroniki tylnej karoserii (MICU) |
| 15 |
40A Bezpieczniki (skrzynka bezpieczników w przedziale pasażerskim nr 1): nr 5, 6, 7, 8, 9; bezpieczniki (skrzynka bezpieczników w komorze silnika) nr 7 |
| 16 |
10A Przekaźnik alarmu i wskaźnika, złącze przyczepy (YOP) |
| 17 |
30A Jednostka sterująca i modulator ciśnienia VSA / ABS |
| 18 |
30/40A Jednostka sterująca i modulator ciśnienia VSA / ABS |
| 19 |
Bezpieczniki 30 A (skrzynka bezpieczników nr 1 w przedziale pasażerskim): nr 1, 2, 3, 4 |
| 20 |
Bezpieczniki 40 A (skrzynka bezpieczników w kabinie nr 1): nr 12, 14, 15, 16, 17 |
| 21 |
Grzałka 40A |
| 22 |
100 A Alternator, bezpieczniki (skrzynka bezpieczników w komorze silnika) nr 1, 3, 4, 5, 6, 8, 9, 10, 11, 12, 14, 15, 19, 20, 21, 22 |
| Bezpieczniki 60 A (skrzynka bezpieczników w przedziale pasażerskim nr 2): nr 1, 2, 3, 4, 5, 6, 8, 9 |
| 23 |
50A Wyłącznik zapłonu |
| 50A z systemem antykradzieżowym: przekaźnik podnośnika szyb, bezpieczniki (skrzynka bezpieczników w przedziale pasażerskim nr 1): nr 27, 28 |
| 40A bez systemu antykradzieżowego: Przekaźnik podnośnika szyb, bezpieczniki (skrzynka bezpieczników w przedziale pasażerskim nr 1): nr 27, 28 |
| Przekaźniki |
| R1 |
Wentylator chłodzący |
| R2 |
Wentylator klimatyzacji |
| R3 |
Ogrzewanie tylnej szyby |
| R4 |
Sprzęgło sprężarki klimatyzacji |
| R5 |
Nagrzewnica przednia |
