Schematy skrzynek bezpieczników i przekaźników – Honda Prelude
Dotyczy pojazdów wyprodukowanych w latach:
1991, 1992, 1993, 1994, 1995, 1996.
Schemat skrzynki bezpieczników w przedziale pasażerskim

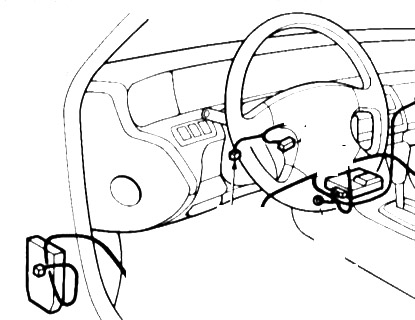

Blok bezpieczników znajduje się za pokrywą na lewym dolnym panelu (obok podnóżka).
| Numer |
Ampery [A] |
Opis |
| 1 |
– |
– |
| 2 |
7,5 |
PGM-FI ECM, przekaźnik główny PGM-FI, sygnał rozrusznika, wskaźnik pomocniczy (obwód kontroli hamulców) |
| 3 |
15 |
Przednie światła przeciwmgielne |
| 4 |
10 |
Przekaźnik główny PGM-FI |
| 5 |
– |
– |
| 6 |
15 |
Podgrzewacz siedzeń |
| 7 |
30 |
Przekaźnik otwarcia dachu słonecznego, przekaźnik zamknięcia dachu słonecznego |
| 8 |
10 |
Jednostka sterująca światłami do jazdy dziennej |
| 9 |
15 |
Panel sterowania nagrzewnicy, system lusterek mocy, jednostka sterująca ABS, jednostka sterująca 4WS, jednostka czasowa wentylatora, tryb/recyrkulacja. Podgrzewane lusterka silnikowe |
| 10 |
– |
– |
| 11 |
10 |
Główny przekaźnik ogrzewania siedzenia, przekaźnik sprzęgła sprężarki klimatyzacji, PGM-FI, ECU, przekaźnik odmgławiacza tylnej szyby |
| 12 |
7,5 |
Światła dzienne |
| 13 |
10 |
Światła wskaźnika, lampki kontrolne, zegar, światła cofania |
| 14 |
7,5 |
System tempomatu |
| 15 |
20 |
System szyb kierowcy |
| 16 |
20 |
System szyb pasażera |
| 17 |
30 |
System wycieraczek szyby przedniej |
| 18 |
10 |
Stereofoniczne radio/odtwarzacz kasetowy, zapalniczka |
| 19 |
15 |
Przekaźnik główny PGM-FI, jednostka sterująca A/T, jednostka czasowa wentylatora, jednostka ELD |
| 20 |
– |
– |
| 21 |
– |
– |
| 22 |
10 |
Jednostka sterująca 4WS, przednie i tylne czujniki kąta skrętu 4WS |
| 23 |
15 |
Jednostka SRS, moduł sterowania skrzynią biegów (TCM), PGM-FI, moduł sterowania wentylatorem chłodnicy, czujnik prędkości pojazdu (VSS), układ ładowania |
| 24 |
10 |
Jednostka SRS |
| Przekaźnik |
| R1 |
Kierunkowskaz/zagrożenie |
| R2 |
Zamknięcie dachu słonecznego |
| R3 |
Silnik dmuchawy |
| R4 |
Zasilanie okna |
| R5 |
Otwarty szyberdach |
| R6 |
Odmgławiacz tylnej szyby |

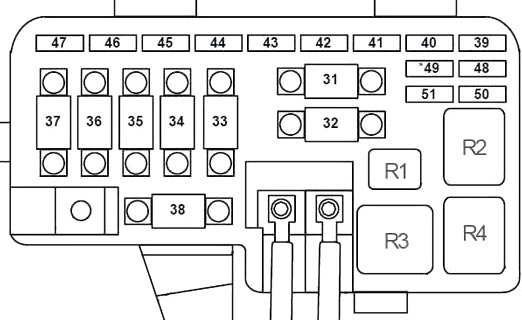

Schemat skrzynki bezpieczników w komorze silnika
| Numer |
Ampery [A] |
Opis |
| 31 |
50 |
Przekaźnik silnika ABS |
| 32 |
100 |
Dystrybucja mocy |
| 33 |
50 |
Przełącznik zapłonu (BAT) |
| 34 |
40 |
Przekaźnik odmgławiacza tylnej szyby |
| 35 |
40 |
Przekaźnik silnika dmuchawy |
| 36 |
40 |
Podgrzewacze siedzeń, przekaźnik główny PGM-FI, światła przeciwmgielne (’94) |
| 37 |
40 |
System dachów słonecznych, system okien elektrycznych, jednostka sterująca światłami do jazdy dziennej |
| 38 |
60 |
Jednostka sterująca 4WS |
| 39 |
15 |
Kierunkowskaz/przekaźnik zagrożenia, światła awaryjne |
| 40 |
15 |
Jednostka sterująca ABS (B2) |
| 41 |
15 |
Klaksony, przekaźnik klaksonu (z SRS), światła hamowania, światła stopu |
| 42 |
20 |
Światła postojowe, światła na desce rozdzielczej |
| 43 |
10 |
Zegar, system dźwięku stereo, jednostka sterująca 4WS, antena mocy ECM, jednostka sterująca A/T (TCM), PGM-FI (’94) |
| 44 |
15 |
Jednostka sterująca zamkiem elektrycznym |
| 45 |
15 |
Silnik wentylatora skraplacza, zespół czasowy wentylatora |
| 46 |
15 |
Światło sufitowe, przekaźnik zapalniczki, światło bagażnika, światło kluczyka zapłonu, system blokady |
| 47 |
15 |
Silnik wentylatora chłodnicy |
| 48 |
7,5 |
Jednostka sterująca ABS |
| 49 |
20 |
Jednostka sterująca ABS (B1) |
| 50 |
20 |
Prawy reflektor |
| 51 |
20 |
Lewy reflektor, lampka kontrolna świateł drogowych, przekaźnik świateł przeciwmgielnych (’94) |
| Przekaźnik |
| R1 |
Wentylator chłodnicy |
| R2 |
Silnik pompy ABS |
| R3 |
Reflektor |
| R4 |
Opornik |
