Schemat skrzynek bezpieczników i przekaźników – Honda Pilot
Dotyczy pojazdów nowych w latach:
2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023.
Przedział pasażerski

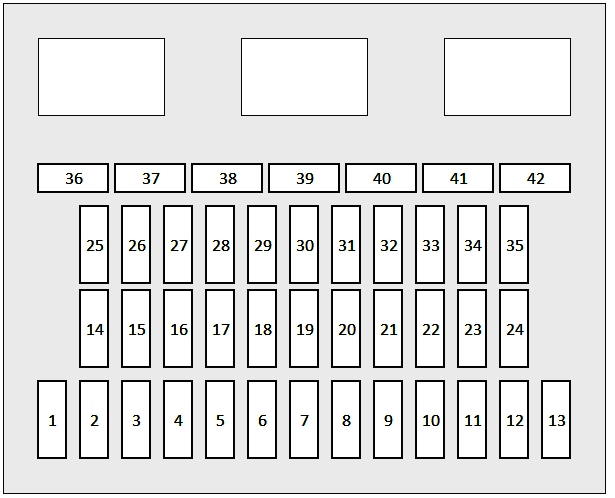

Główna skrzynka bezpieczników

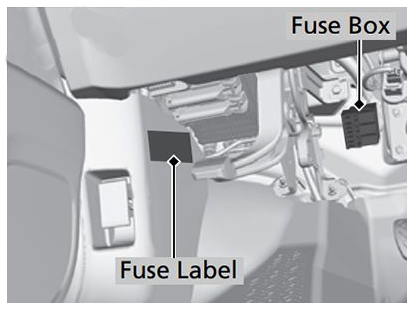

W kabinie skrzynka bezpieczników znajduje się pod tablicą rozdzielczą po stronie kierowcy.
Sprawdź bieżące przypisanie za pomocą schematów wydrukowanych na etykiecie pod tablicą rozdzielczą lub z tyłu osłony ochronnej.
Opis
| 1 |
20A STEROWNIK PRAWEGO OKNA |
| 2 |
20A ZAMEK DRZWI |
| 3 |
7,5A SMART |
| 4 |
20A STEROWNIK OKNA PASAŻERA |
| 5 |
20A GNIAZDO, ZAPALNICZKA |
| 6 |
20A POMPA PALIWA |
| 7 |
15A GNIAZDO AKCESORIÓW |
| 8 |
7,5A PRZEDNIA WYCIERACZKA |
| 9 |
7,5A IG1 SMART (modele z automatycznym zatrzymaniem biegu jałowego) |
| 7,5 A ABS/VSA (modele bez automatycznego zatrzymania biegu jałowego) |
| 10 |
10A SRS |
| 11 |
20A TYLNE LEWE OKNO |
| 12 |
— |
| 13 |
20A TYLNE PRAWE OKNO |
| 14 |
20A POKRYWA WLEWU PALIWA |
| 15 |
20A DSIEDZENIE (POCHYLENIE) (Niedostępne we wszystkich modelach) |
| 16 |
— |
| 17 |
20A FR PODGRZEWANIE SIEDZISKA (niedostępne we wszystkich modelach) |
| 18 |
7,5A OŚWIETLENIE WEWNĄTRZ POJAZDU |
| 19 |
10A ODBLOKOWANIE DRZWI TYLNYCH LEWYCH |
| 20 |
10A ODBLOKOWANIE DRZWI BOCZNYCH PRAWYCH |
| 21 |
7,5A DRL – Światła do jazdy dziennej |
| 22 |
7,5A ZAMEK |
| 23 |
Klimatyzacja 7,5A |
| 24 |
7,5A IG1a SPRZĘŻENIE ZWROTNE |
| 25 |
7,5A OŚWIETLENIE PANELOWE |
| 26 |
10A PODPARCIE LĘDŹWIOWE (niedostępne we wszystkich modelach) |
| 27 |
7,5A ŚWIATŁA POSTOJOWE |
| 28 |
10A OPCJA |
| 29 |
7,5A BACK LT (modele z automatycznym zatrzymaniem biegu jałowego) |
| 7,5A LICZNIK (Modele bez automatycznego zatrzymania biegu jałowego) |
| 30 |
10A WYCIERACZKA TYLNA |
| 31 |
SILNIK 7,5A ST (modele z automatycznym zatrzymaniem biegu jałowego) |
| 7,5A MISS SOL (modele bez automatycznego zatrzymania biegu jałowego) |
| 32 |
7,5A SRS |
| 33 |
10A ZAMEK DRZWI PASAŻERA |
| 34 |
10A ZAMEK DRZWI KIEROWCY |
| 35 |
10A ODBLOKOWANIE DRZWI KIEROWCY |
| 36 |
20A FOTEL KIEROWCY (PRZESUW) (Niedostępne we wszystkich modelach) |
| 37 |
10A PRAWE ŚWIATŁA DROGOWE |
| 38 |
10A LEWE ŚWIATŁA DROGOWE |
| 39 |
7,5A IG1b SPRZĘŻENIE ZWROTNE |
| 40 |
7,5A wg |
| 41 |
10A ZAMEK DRZWI LEWYCH TYLNYCH |
| 42 |
— |
Dodatkowa skrzynka bezpieczników
Może być umieszczony obok głównej skrzynki bezpieczników.
Opis
- A- 10A LICZNIK
- B – 7,5 A ABS / VSA
- C-7,5 A ACG
- D – 7,5 MICU
- E-15A Audio
- F – 10A Rezerwa
- G – 7,5 A wg
Komora silnika

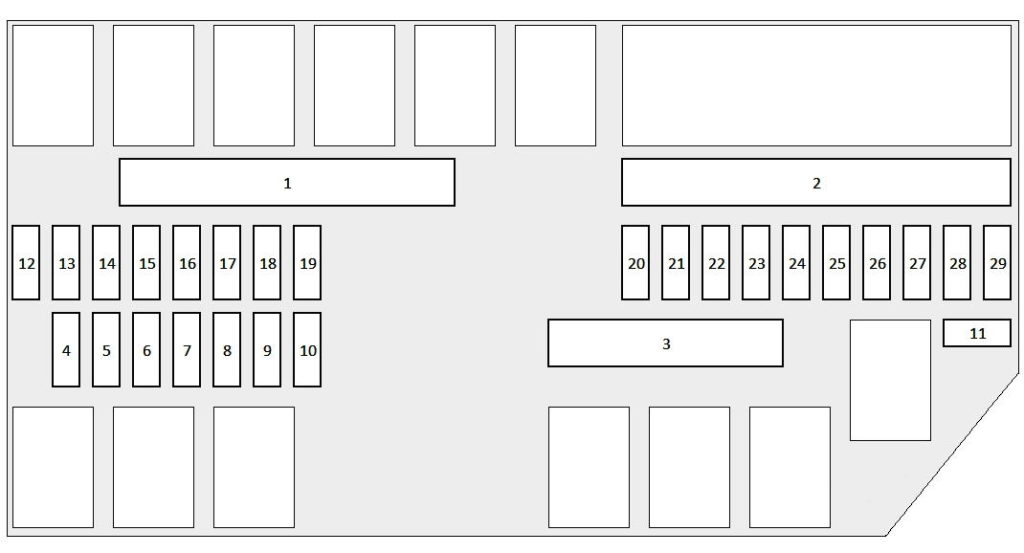

Prawa skrzynka bezpieczników

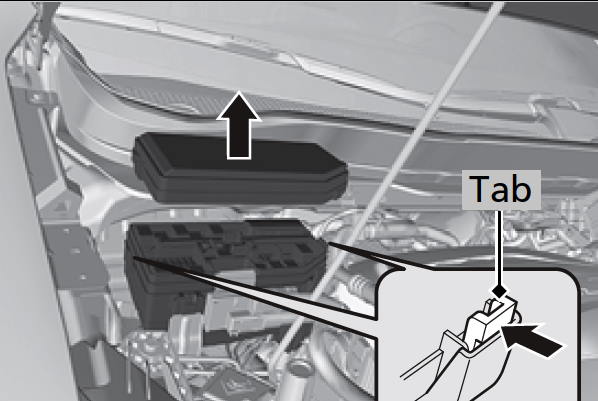

Montowany pod maską po prawej stronie i zamykany osłoną ochronną.
Opis
| 1 |
70A |
| 1 |
30A DMUCHAWA TYLNA |
| 1 |
40A ABS/VSA SILNIK |
| 1 |
20A ABS/VSA FSR |
| 1 |
30A WENTYLATOR GŁÓWNY |
| 1 |
GŁÓWNY BEZPIECZNIK 150A |
| 2 |
WENTYLATOR 30A |
| 2 |
30A WYCIERACZKA |
| 2 |
20A PODKŁADKA |
| 2 |
20A OSŁONA PRZECIWSŁONECZNA (niedostępna we wszystkich modelach) |
| 2 |
30A PODUSZKA SILNIKA |
| 2 |
40A DMUCHAWA PRZEDNIA |
| 2 |
30A A/C INVERTER (Niedostępne we wszystkich modelach) |
| 2 |
STANDARDOWY WZMACNIACZ 30A (niedostępny we wszystkich modelach) |
| 2 |
40A TYLNE ODMGŁAWIANIE |
| 2 |
30A |
| 2 |
WZMACNIACZ PREMIUM 20A (niedostępny we wszystkich modelach) |
| 3 |
— |
| 3 |
— |
| 3 |
— |
| 3 |
— |
| 4 |
10A ŚWIATŁA POSTOJOWE |
| 5 |
7,5A CRUISE CANCEL SW (Niedostępne we wszystkich modelach) |
| 6 |
10A ŚWIATŁO STOP |
| 7 |
10A FI SUB VSS (niedostępne we wszystkich modelach) |
| 8 |
10A LEWE ŚWIATŁA MIJANIA |
| 9 |
— |
| 10 |
10A PRAWE ŚWIATŁA MIJANIA |
| 11 |
7,5A IGPS |
| 12 |
WTRYSKIWACZ 20A |
| 13 |
20A GŁÓWNE ŚWIATŁO MIJANIA |
| 14 |
10A ZAPASOWE FI-ECU (niedostępne we wszystkich modelach) |
| 15 |
10A PRZEDNIE ŚWIATŁA PRZECIWMGIELNE (Niedostępne we wszystkich modelach) |
| 16 |
15A ŚWIATŁA AWARYJNE |
| 17 |
20A SIEDZENIE PASAŻERA (POCHYLONE) (Niedostępne we wszystkich modelach) |
| 18 |
20A FOTEL PASAŻERA (PRZESUW) (Niedostępne we wszystkich modelach) |
| 19 |
WZMACNIACZ PREMIUM 20A (niedostępny we wszystkich modelach) |
| 20 |
SPRZĘGŁO 7,5A MG |
| 21 |
15A ZWYKLY TRYB JAZDY |
| 22 |
15A FI SUB |
| 23 |
CEWKA IG 15A |
| 24 |
15A DBW |
| 25 |
20A MAŁY/STOP GŁÓWNY |
| 26 |
10A ZAPASOWY |
| 27 |
15A OGRZEWANIE KIEROWNICY (Niedostępne we wszystkich modelach) |
| 28 |
10A KLAKSON |
| 29 |
RADIO 15/20A |

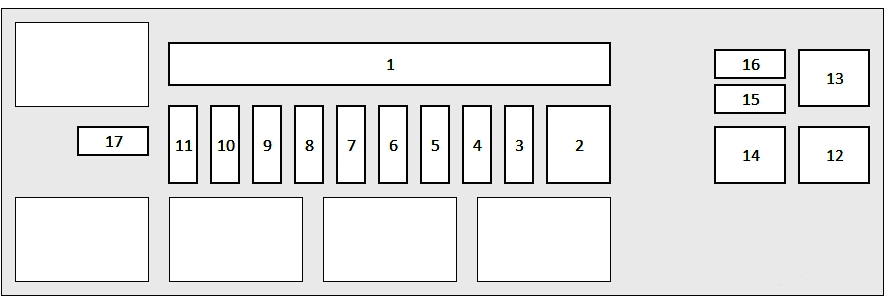

Lewa skrzynka bezpieczników
Zamykana jest pokrywą ochronną.
Opis
| 1 |
40A ST CUT1 (niedostępne we wszystkich modelach) |
| 1 |
20A 4WD (niedostępne we wszystkich modelach) |
| 1 |
30A IG GŁÓWNY |
| 1 |
30A IG GŁÓWNY 2 |
| 1 |
40A SILNIK P/KLAP TYLNYCH (niedostępny we wszystkich modelach) |
| 1 |
60A F/B GŁÓWNY 2 |
| 1 |
60A F/B GŁÓWNY |
| 1 |
60A EPS |
| 2 |
30A PRZYCZEPA GŁÓWNA |
| 3 |
20A HAMULEC ELEKTRYCZNY PRZYCZEPY |
| 4 |
CZUJNIK AKUMULATORA 7,5A |
| 5 |
20A GŁÓWNE ŚWIATŁO DROGOWE |
| 6 |
20A ZAMKNIĘCIE KLAPY TYLNEJ BAGAŻNIKA |
| 7 |
GNIAZDO AKCESORIÓW 20A |
| 8 |
GNIAZDO AKCESORIÓW 20A TYLNE (niedostępne we wszystkich modelach) |
| 9 |
15A ODLADZANIE PRZEDNIEJ WYCIERACZKI (niedostępna we wszystkich modelach) |
| 10 |
10A ACC/IG2_MAIN |
| 11 |
20A PRZYCZEPA |
| 12 |
30A ZATRZYMANIE BIEGU JAŁOWEGO ST. CIĘCIE (niedostępne we wszystkich modelach) |
| 13 |
30A ZATRZYMANIE BIEGU JAŁOWEGO (niedostępne we wszystkich modelach) |
| 14 |
30A ZATRZYMANIE BIEGU JAŁOWEGO (niedostępne we wszystkich modelach) |
| 15 |
15A ELEKTRONICZNY SELEKTOR BIEGÓW (niedostępny we wszystkich modelach) |
| 16 |
20A PODGRZEWANE SIEDZENIE TYLNE (niedostępne we wszystkich modelach) |
| 17 |
7,5A ST CUT FEED POWROTNY |
