Schemat skrzynek bezpieczników i przekaźników – Honda Odyssey RL6
Dotyczy pojazdów nowych w latach:
2018, 2019, 2020, 2021, 2020, 2023.
Przedział pasażerski

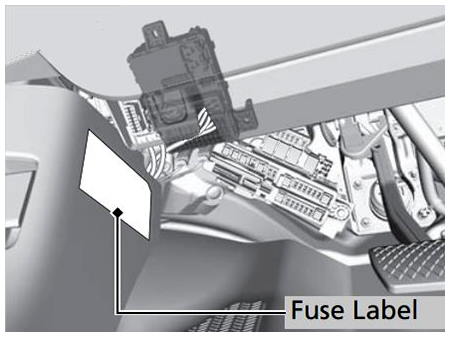

Skrzynki bezpieczników po stronie kierowcy
Pod tablicą rozdzielczą po stronie kierowcy znajdują się dwie skrzynki bezpieczników (blok A i B).

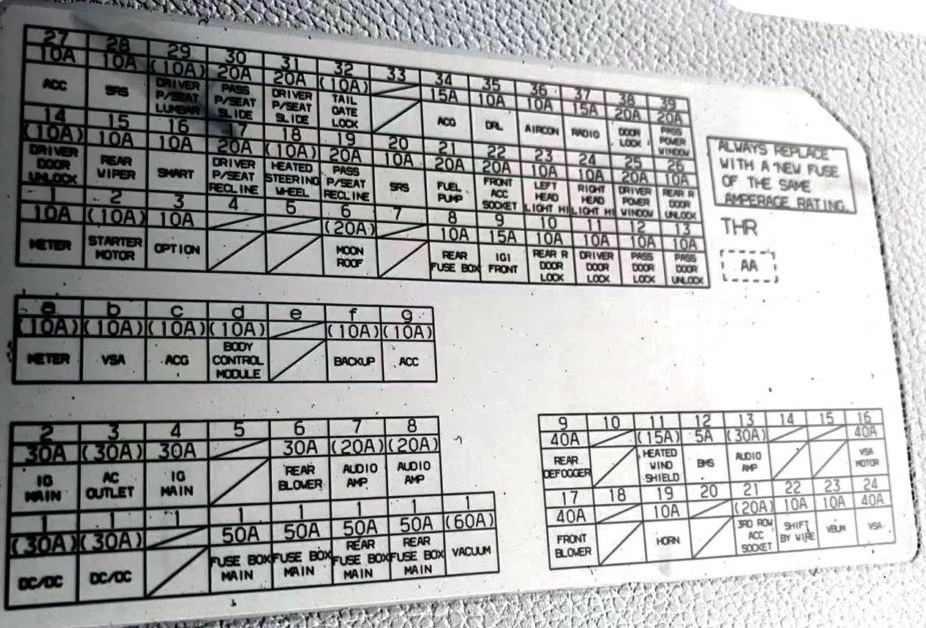

Skrzynka bezpieczników A
Opis
| 1 |
30A DC/DC2 |
| 1 |
30A DC/DC1 |
| 1 |
— |
| 1 |
50A Skrzynka bezpieczników Main1 |
| 1 |
50A Skrzynka bezpieczników Main2 |
| 1 |
50A tylna skrzynka bezpieczników Main1 |
| 1 |
50A tylna skrzynka bezpieczników Main2 |
| 1 |
60A Próżnia (opcjonalnie) |
| 2 |
30A IG Mainly |
| 3 |
Gniazdo sieciowe 30 A |
| 4 |
30A IG Main2 |
| 5 |
— |
| 6 |
30A Dmuchawa tylna |
| 7 |
Wzmacniacz audio 20 A2 (opcjonalnie) |
| 8 |
Wzmacniacz audio 20 A1 (opcjonalnie) |
| 9 |
40A Tylny odmgławiacz |
| 10 |
— |
| 11 |
15A Podgrzewana przednia szyba (opcja) |
| 12 |
10A BMS |
| 13 |
Wzmacniacz audio 30 A 3 (opcjonalnie) |
| 14 |
— |
| 15 |
— |
| 16 |
Silnik VSA 40A |
| 17 |
40A Przednia dmuchawa |
| 18 |
— |
| 19 |
10A Klakson |
| 20 |
— |
| 21 |
Gniazdo zasilania akcesoriów w trzecim rzędzie 20 A (opcjonalnie) |
| 22 |
10A Przesunięcie przewodowe |
| 23 |
10A VBUM |
| 24 |
40A VSA |
Skrzynka bezpieczników B
Opis
| 1 |
10A Licznik |
| 2 |
Rozrusznik 10 A (opcjonalnie) |
| 3 |
Opcja 10A |
| 4 |
— |
| 5 |
— |
| 6 |
20A Szyberdach (opcjonalnie) |
| 7 |
— |
| 8 |
Tylna skrzynka bezpieczników 10 A |
| 9 |
15A IG1 Przód |
| 10 |
10A Zamek drzwi pasażera z tyłu |
| 11 |
10A Zamek drzwi kierowcy |
| 12 |
10A Zamek drzwi pasażera z przodu |
| 13 |
10A Odblokowanie przednich drzwi pasażera |
| 14 |
10A Odblokowanie drzwi kierowcy |
| 15 |
10A Tylna wycieraczka |
| 16 |
10A Inteligentny klucz |
| 17 |
20A Elektrycznie odchylany fotel kierowcy |
| 18 |
10A Podgrzewana kierownica (opcja) |
| 19 |
20A Elektrycznie rozkładany fotel pasażera z przodu |
| 20 |
10A SRS |
| 21 |
Pompa paliwowa 20A |
| 22 |
20A Przednie gniazdo zasilania akcesoriów |
| 23 |
10A Lewe światło drogowe |
| 24 |
10A Prawe światło drogowe |
| 25 |
20A Okno sterowane elektrycznie po stronie kierowcy |
| 26 |
10A Odblokowanie tylnych drzwi pasażera |
| 27 |
10A wg |
| 28 |
10A SRS2 |
| 29 |
10A Podparcie lędźwiowe fotela kierowcy sterowane elektrycznie (opcja) |
| 30 |
20A Elektrycznie przesuwane siedzenie pasażera z przodu |
| 31 |
20A Elektrycznie przesuwane siedzenie kierowcy |
| 32 |
10A Blokada tylnej klapy (opcja) |
| 33 |
— |
| 34 |
15A ACG |
| 35 |
35A DRL – Światła do jazdy dziennej |
| 36 |
36A Klimatyzacja |
| 37 |
15/20A Radio |
| 38 |
20A Główny zamek drzwi |
| 39 |
20A Okno elektryczne pasażera z przodu |
Skrzynka bezpieczników po stronie pasażera
Po prawej stronie, pod tablicą rozdzielczą, na stojaku znajduje się kolejna skrzynka bezpieczników.
Opis
| a |
10А Licznik |
| b |
10А VSA |
| c |
10А ACG |
| d |
Moduł kontroli nadwozia 10А |
| e |
— |
| f |
10А Zapasowy |
| g |
10А ACC |
Komora silnika

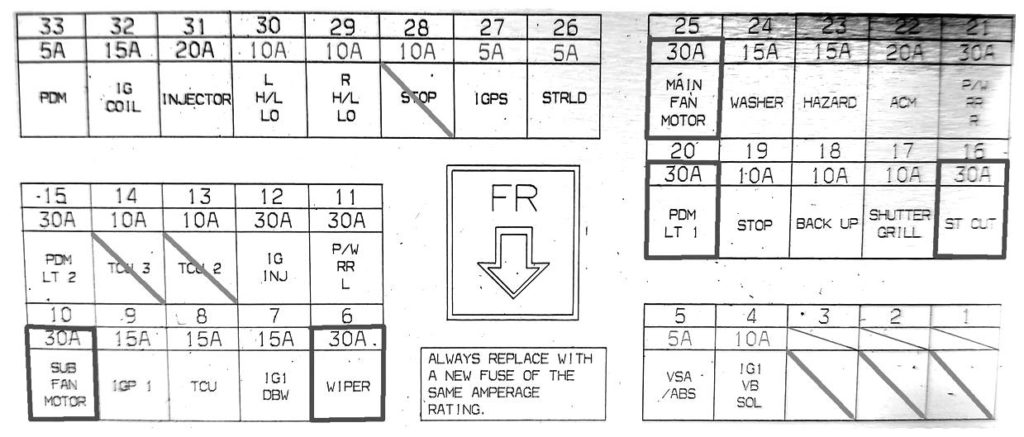

Skrzynka bezpieczników i przekaźników
Znajduje się pod maską po prawej stronie i jest zamykana osłoną ochronną. Będzie to wyglądać mniej więcej tak.
W górnym rzędzie, pośrodku przekaźnika wentylatora.
Opis
| 1 |
— |
| 2 |
— |
| 3 |
— |
| 4 |
10A IG1 VB SOL |
| 5 |
5A VSA/ABS |
| 6 |
30A Wycieraczka |
| 7 |
15A IG1 DBW |
| 8 |
15A TCU |
| 9 |
15A IGP1 |
| 10 |
Silnik wentylatora pomocniczego 30 A |
| 11 |
30A Tylna szyba sterowana elektrycznie po stronie kierowcy |
| 12 |
30A Cewka zapłonowa/wtryskiwacz |
| 13 |
10A TCU 2 |
| 14 |
10A TCU 3 |
| 15 |
30A PDM LT2 |
| 16 |
30A Cut ST |
| 17 |
10A Grill żaluzjowy |
| 18 |
10A Zapasowy |
| 19 |
10A Przystanek |
| 20 |
30A PDM LT1 |
| 21 |
30A Okno elektryczne po stronie pasażera z tyłu |
| 22 |
20A Gniazdo akcesoriów |
| 23 |
15A Światła awaryjne |
| 24 |
15A Podkładka |
| 25 |
Silnik wentylatora głównego 30 A |
| 26 |
5A STRLD |
| 27 |
5A IGPS |
| 28 |
10A Przystanek |
| 29 |
10A Prawe światło mijania |
| 30 |
10A Lewe światło mijania |
| 31 |
Wtryskiwacz 20A |
| 32 |
Cewka zapłonowa 15A |
| 33 |
Moduł FET 5A |

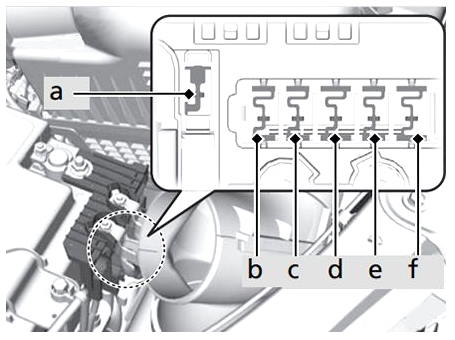

Skrzynka bezpieczników zasilania
Na dodatnim biegunie akumulatora zainstalowany jest główny zespół zasilający, wykonany w postaci wkładek bezpiecznikowych dużej mocy.
Opis
- a 150 A – Główny akumulator
- b 70A – FET
- c 70A – R/B Główne 1
- d 70A – R/B Główne 2
- e 70A – EPS
- f 60A – VAC

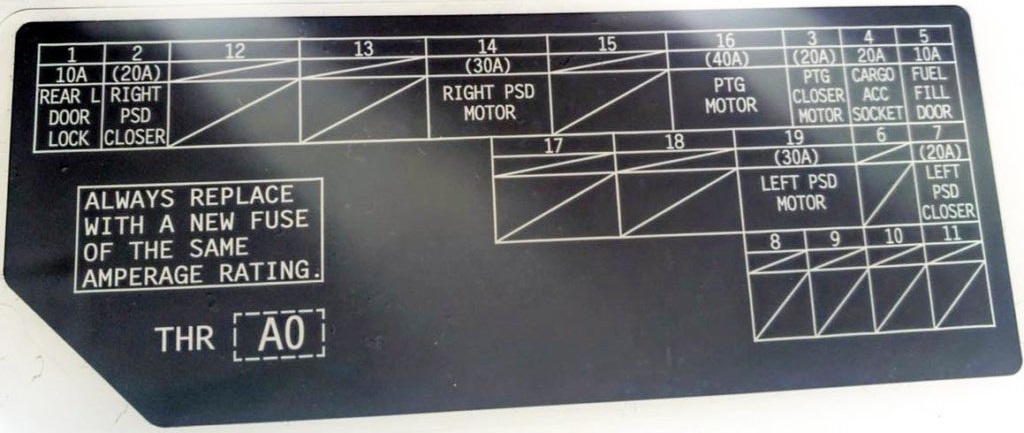

Bagażnik
Znajduje się po prawej stronie bagażnika, również zamykanego nakładką ochronną.
Opis
- 10A – Zamek tylnych drzwi po stronie kierowcy
- 20A – Samozamykacz drzwi przesuwnych po stronie pasażera (opcja)
- 20A – Silnik zamykania tylnej klapy (opcjonalnie)
- 20A – Gniazdo zasilania akcesoriów w przestrzeni bagażowej
- 10A – Drzwiczki wlewu paliwa
- —
- 20A – Samozamykacz drzwi przesuwnych po stronie kierowcy (opcjonalnie)
- —
- —
- —
- —
- —
- —
- 30A – Silnik drzwi przesuwnych sterowanych elektrycznie po stronie pasażera (opcja)
- —
- 40A – Silnik tylnej klapy (opcjonalnie)
- —
- —
- 30A – Silnik drzwi przesuwnych sterowanych elektrycznie po stronie kierowcy (opcjonalnie)
