Honda Odyssey RL1 (1999-2004) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
21 kwietnia, 2022

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Honda Odyssey RL1

Dotyczy pojazdów wyprodukowanych w latach:

1999, 2000, 2001, 2002, 2003, 2004.

Za zapalniczkę (gniazda zasilania) odpowiada bezpiecznik nr 9 w skrzynce bezpieczników tablicy rozdzielczej po stronie pasażera.

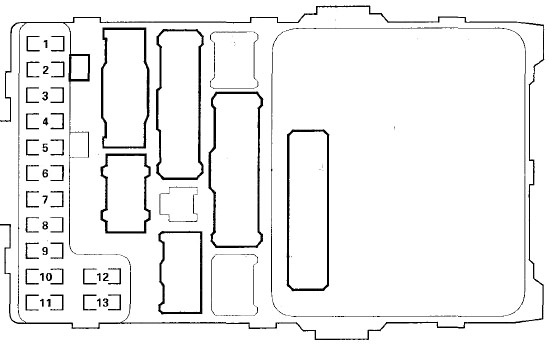

Skrzynka bezpieczników w przedziale pasażerskim 1

Znajduje się pod deską rozdzielczą po stronie kierowcy.

Honda Odyssey RL1 (1999-2004) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	15	Pompa paliwa, przekaźnik główny PGM-FI, jednostka dodatkowego układu przytrzymującego (SRS) (VA)
2	10	Jednostka dodatkowego systemu przytrzymującego (SRS) (VB)
3	7,5	Przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik silnika dmuchawy. Jednostka kontroli klimatu. Przekaźnik wentylatora skraplacza, przekaźnik sterowania wentylatorem, panel sterowania nagrzewnicą, przekaźnik wentylatora chłodnicy, tylne przekaźniki silnika dmuchawy klimatyzacji, tylny przekaźnik odmgławiacza szyby, tylny przekaźnik trybu klimatyzacji i silnik, silnik sterowania recyrkulacją
4	7,5	Jednostka sterująca ABS (1999-2000 LX), jednostka sterująca ABS/TCS (EX, EX-L, 2001-2004 LX), złącze opcjonalne S, odmgławiacze lusterek, lusterka, przekaźnik ogrzewania siedzeń (EX-L)
5	7,5	Jednostka sterująca światłami do jazdy dziennej (DRL)
6	15	Alternator, lampka układu ładowania, wyłącznik główny tempomatu, jednostka tempomatu, jednostka elektrycznego czujnika obciążenia (ELD), zawór odcinający pochłaniacza par paliwa (EVAP), zawór elektromagnetyczny obejściowy EVAP, zawór elektromagnetyczny kontroli przedmuchu EVAP, zawór elektromagnetyczny sterowania zamontowaniem silnika, Moduł sterujący układu napędowego (PCM), podstawowe i wtórne podgrzewane czujniki tlenu, czujnik prędkości pojazdu (VSS) (z systemem nawigacji), system nawigacji (2000-2004), PGM-FI
7	10	1999-2000: Silnik wycieraczki tylnej szyby, silnik spryskiwacza tylnej szyby, silnik spryskiwacza szyby przedniej
7	15	2001-2004: Cewki zapłonowe
8	7,5	Przekaźnik gniazda zasilania akcesoriów, złącze opcjonalne R
9	10	Światła cofania, czujnik awarii światła hamowania, zegar (z wyjątkiem nawigacji), multipleksowe jednostki sterujące kierowcy i pasażera, wskaźnik świateł do jazdy dziennej (DRL), zespół wskaźnika, odbiornik bezkluczykowy (EX, EX-L), lewy i prawy przesuw Jednostki sterujące drzwiami (EX, EX-L), elektromagnes blokady zmiany biegów, przełącznik TCS (EX, EX-L), przekaźnik cofania A/T, wskaźnik układu hamulcowego, jednostka nawigacyjna, wskaźnik odcięcia poduszki powietrznej pasażera (2003-2004)
10	7,5	Kierunkowskaz/przekaźnik zagrożenia
11	15	1999-2000: Cewki zapłonowe
11	10	2001-2004: Silnik wycieraczki tylnej szyby, jednostka sterująca przerywanej wycieraczki tylnej szyby, silnik spryskiwacza tylnej szyby, silnik spryskiwacza szyby przedniej, jednostka OPDS (2002-2004), czujnik masy przedniego pasażera (2003-2004)
12	30	Przerywany przekaźnik wycieraczek, silnik wycieraczek szyby przedniej
13	7,5	Moduł sterujący układu napędowego (PCM), przekaźnik główny PGM-FI, sygnał rozrusznika

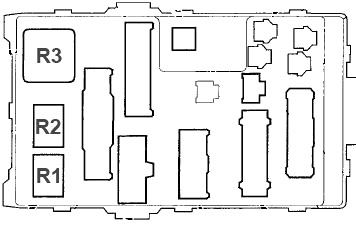

R1		Cięcie startowe
R2		Cofanie
R3		Kierunkowskazy i światła awaryjne

Zobacz także: Honda Civic (2006) - skrzynka bezpieczników i przekaźników

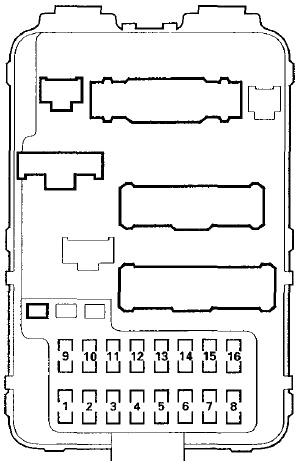

Skrzynka bezpieczników w przedziale pasażerskim 2

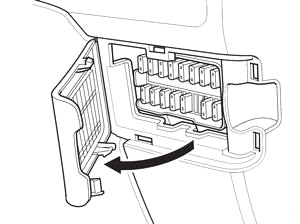

Znajduje się pod deską rozdzielczą po stronie pasażera. Aby otworzyć, pociągnij prawą krawędź pokrywy.

Honda Odyssey RL1 (1999-2004) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	20	EX, EX-L: Jednostka sterująca drzwiami przesuwnymi z lewej strony
2	20	EX, EX-L: Elektrycznie regulowane silniki opuszczania i pochylania tylnych siedzeń
3	10	EX, EX-L, 2001-2004 LX: Moduł modulatora ABS/TCS (przekaźnik TCS)
4	20	EX, EX-L: Elektrycznie opuszczane przednie fotele i silniki przesuwne
5	20	EX, EX-L: Jednostka sterująca drzwiami przesuwnymi z prawej strony
6	10	Jednostka sterująca światłami do jazdy dziennej (DRL)
7	7,5	Silnik okna lewego tylnego ćwiartki zasilania (przekaźniki otwierania i zamykania)
8	20	Silnik przedniej szyby pasażera, przełącznik przedniej szyby pasażera
9	15	Jednostka audio, przednie i tylne gniazda zasilania akcesoriów, wyświetlacz nawigacji (2000-2004), jednostka nawigacji (2000-2004)
10	15	Światła na desce rozdzielczej i konsoli, multipleksowa jednostka sterująca kierowcy, przednie światła obrysowe boczne, oświetlenie tablicy rejestracyjnej, tylne światła, oświetlenie lusterka kosmetycznego, jednostka audio, światło w kieszeni środkowej, zegar, jednostka sterująca klimatyzacją, przełącznik świateł zespolonych, światło głównego przełącznika tempomatu, zespół miernika , Światło przełącznika ostrzegania o zagrożeniu, Panel sterowania nagrzewnicą, Światło przełącznika świateł wewnętrznych, Światło przełącznika drzwi przesuwnych zasilania, Światło przełącznika tylnego wentylatora klimatyzacji, Przekaźnik światła tylnego, Światło przełącznika TCS
11	10	Światło przestrzeni ładunkowej, lewe i prawe przednie i tylne indywidualne światła mapy, przednie indywidualne światło mapy, wyświetlacz nawigacyjny (2000-2004), jednostka nawigacyjna (2000-2004), jednostka audio, światła sufitowe, zespół wskaźników, jednostka sterująca multipleksem pasażera ( z systemem dostępu bezkluczykowego), wyświetlacz nawigacyjny, reflektory, jednostka Homelink
12	20	Przekaźnik drzwi napełniania paliwa (przełącznik drzwi napełniania paliwa), jednostki sterujące zamka drzwi przesuwnych (przekaźnik drzwi napełniania paliwa), moduł sterowania multipleksem pasażera
13	7,5	Jednostka sterująca klimatyzacją (EX, EX-L), zegar (z wyjątkiem nawigacji), jednostka sterująca multipleksem drzwi, jednostka sterująca multipleksem kierowcy, zespół wskaźnika, panel sterowania ogrzewaniem (LX), moduł odbiornika bezkluczykowego (EX, EX-L), lewy i lewy Jednostki sterujące prawymi drzwiami przesuwnymi (EX, EX-L), jednostka sterująca multipleksem pasażera, moduł sterujący układu napędowego (PCM), lampka kontrolna immobilizera
14	7,5	Jednostka sterująca ABS (1999-2000 LX), jednostka sterująca ABS/TCS (EX, EX-L, ’01-2004 LX)
15	20	1999-2000: Jednostka sterująca multipleksem drzwi (okno zasilania kierowcy)
15	7,5	2001-2004: Jednostka sterująca multipleksem drzwi (okno elektryczne kierowcy), jednostka sterująca okna elektrycznego
16	7,5	Silnik prawej tylnej ćwiartki zasilania (przekaźniki otwierania i zamykania)
R1		Zasilanie okna
R2		Gniazdo zasilania akcesoriów
R3		Odmgławiacz tylnej szyby

Zobacz także: Honda Fit (Jazz) GK (2015-2016) - skrzynka bezpieczników i przekaźników

Skrzynki bezpieczników w komorze silnika

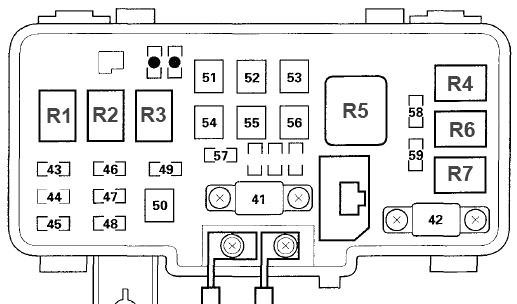

Skrzynka bezpieczników 1

Honda Odyssey RL1 (1999-2004) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
41	120	Dystrybucja mocy
42	50	Przełącznik zapłonu (BAT)
43	15	Prawy reflektor, przekaźnik świateł do jazdy dziennej (DRL)
44	–	–
45	15	Lewy reflektor, wskaźnik świateł drogowych, przekaźnik świateł do jazdy dziennej (DRL), jednostka sterująca DRL
46	15	Przekaźnik główny PGM-FI, złącze łącza danych (DLC)
47	20	Jednostka sterująca ABS (1999-2000 LX), jednostka sterująca ABS/TCS (EX, EX-L, 2001-04 LX), światła hamowania, jednostka tempomatu, przekaźnik klaksonu, światło kluczyka zapłonu, przełącznik blokady kluczyka, PCM
48	20	Jednostka sterująca ABS (1999-2000 LX), jednostka sterująca ABS/TCS (EX, EX-L, 2001-2004 LX)
49	15	Przełącznik ostrzegania o zagrożeniach, kierunkowskaz/przekaźnik zagrożenia
50	30	Silnik pompy ABS (1999-2000 LX), moduł modulatora ABS/TCS (EX, EX-L, 2001-2004 LX)
51	40	Bezpieczniki: № 1, 7, 8, 15, 16
52	30	Sterownik prawych drzwi przesuwnych (EX, EX-L)
53	30	Odmgławiacz tylnej szyby (przekaźnik odmgławiacza tylnej szyby)
54	40	Bezpieczniki: № 9, 10, 11, 12, 13
55	40	Bezpieczniki: № 2, 3, 4, 5, 6
56	40	Silnik dmuchawy przedniej
57	30	Silnik wentylatora chłodnicy
58	30	Silnik wentylatora skraplacza klimatyzacji
59	7,5	Sprzęgło sprężarki klimatyzacji
•	–	Zapasowy
Przekaźnik
R1	Reflektor nr 1 (prawy)
R2	Reflektor №2 (lewy)
R3	Klakson
R4	Wentylator skraplacza klimatyzacji
R5	Silnik dmuchawy przedniej
R6	Wentylator chłodnicy
R7	Sprzęgło sprężarki klimatyzacji

Zobacz także: Honda CR-V (2012-2014) - skrzynka bezpieczników i przekaźników

Schemat skrzynki bezpieczników nr 2 (1999-2002)

Honda Odyssey RL1 (1999-2004) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	30	EX, EX-L: Jednostka sterująca drzwiami przesuwnymi z lewej strony
2	40	Tylny silnik dmuchawy klimatyzacji

Skrzynka bezpieczników nr 3 (1999-2002)

Honda Odyssey RL1 (1999-2004) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	20	EX-L: Podgrzewacze siedzeń
2	20	EX-L: tylny system rozrywki (audio, DVD)

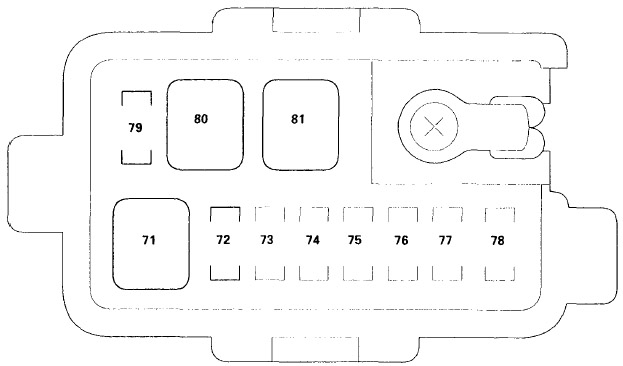

Skrzynka bezpieczników nr 2 (2003-2004)

Honda Odyssey RL1 (1999-2004) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
71	20	Tylny system rozrywki (audio, DVD)
72	–	–
73	–	–
74	–	–
75	–	–
76	–	–
77	–	–
78	20	Ogrzewacze siedzeń
79	20	Jednostka sterująca okna elektrycznego
80	40	Tylny silnik dmuchawy klimatyzacji
81	30	Jednostka sterująca lewymi drzwiami przesuwnymi
