Honda Mobilio GB/GK (2001-2008) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
20 stycznia, 2023

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Honda Mobilio GB/GK

Dotyczy pojazdów nowych w latach:

2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.

Przedział pasażerski

Lokalizacja

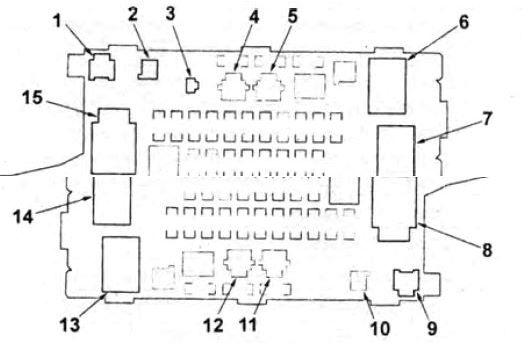

1 – przekaźnik główny układu wtrysku nr 1, przekaźnik główny układu wtrysku nr 2,
2 – przekaźnik klaksonu, przekaźnik złącza do podłączenia wyposażenia dodatkowego (modele z klimatyzacją z automatycznym sterowaniem),
3 – przekaźnik silnika wentylatora nagrzewnicy,
4 – przekaźnik prawych kierunkowskazów, przekaźnik lewych kierunkowskazów,
5 – przekaźnik reflektorów nr 1 (modele z reflektorami wyładowczymi), przekaźnik reflektorów nr 2 (modele z reflektory wyładowcze), przekaźnik reflektorów (modele z reflektorami halogenowymi),
6 – przekaźnik świateł cofania,
7 – przekaźnik napędu elektrycznego podnośników szyb,
8 – przekaźnik odłączenia rozrusznika,
9 – przekaźnik świateł postojowych,
10 – przekaźnik zamykający, przekaźnik otwierający (centralny zamek).

Honda Mobilio GB GK (2001-2008) - skrzynka bezpieczników i przekaźników

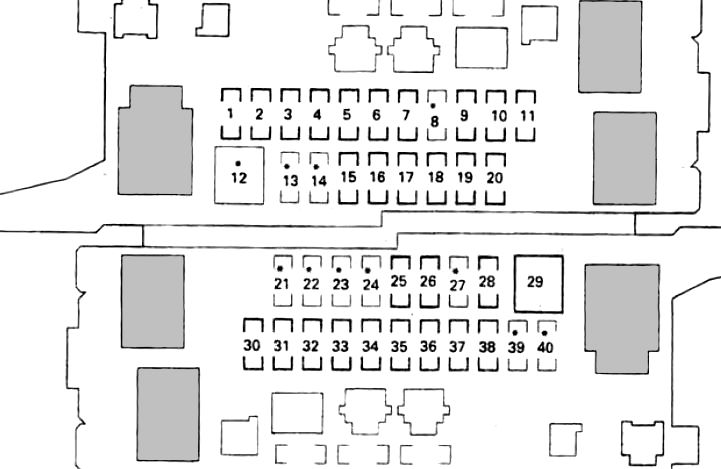

Numer	Opis	Ampery [A]
1	Jednostka bezpieczeństwa biernego (VB)	10
2	Jednostka systemu bezpieczeństwa biernego (VA), jednostka sterująca silnika, bezpiecznik pompy paliwa	15
3	Jednostka wykrywająca pozycję pasażera z przodu (modele z bocznymi poduszkami powietrznymi)	7,5
4	Przekaźnik podnośnika szyby, jednostka sterująca podnośnikiem szyby w drzwiach kierowcy (zintegrowana z głównym przełącznikiem sterowania podnośnikiem szyby), silnik wycieraczki tylnej szyby	10
5	Silnik wycieraczek przedniej szyby, pompa spryskiwacza przedniej szyby	20
6	Cewki zapłonowe (przód)	15
7	Cewki zapłonowe (tył)	15
8	–	–
9	Obwód sterujący kierunkowskazów i świateł awaryjnych (wbudowany w zestaw wskaźników)	10
10	Alternator, czujnik tlenu, jednostka sterująca szyberdachu, jednostka sterująca EPS, elektrozawór blokady dźwigni zmiany biegów, zestaw wskaźników, jednostka zdalnego sterowania centralnego zamka, modulator ciśnienia i elektroniczna jednostka sterująca ABS, jednostka systemu monitorowania napięcia zasilania, zawór sterujący EVAP	7,5
11	Światła cofania, jednostka systemu nawigacji Przekaźnik światła cofania	7,5
12	–	–
13		–
14		–
15		–
16	Przekaźnik silnika wentylatora chłodzącego, przekaźnik silnika wentylatora skraplacza, przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik odmgławiacza tylnej szyby, przekaźnik silnika dmuchawy nagrzewnicy, napęd przełączania wlotu powietrza, panel sterowania klimatyzacją i nagrzewnicą	7,5
17	Elektryczne lusterka	7,5
18	–	–
19	Przekaźnik gniazda akcesoriów (modele z automatyczną klimatyzacją), przednie gniazdo akcesoriów (modele z ręczną klimatyzacją) bezpiecznik zapalniczki	10
20	Zawór elektromagnetyczny blokady kluczyka zapłonu, obwód sterujący blokady kluczyka zapłonu (wbudowany w zestaw wskaźników), jednostka systemu nawigacji (modele z systemem nawigacji), tuner TV (modele z systemem nawigacji), jednostka systemu audio (modele bez systemu nawigacji)	7,5
21	–	–
22		–
23		–
24		–
25	Sterownik prawego reflektora (modele z reflektorami wyładowczymi), elektromagnes do przełączania trybu pracy prawego reflektora (modele z reflektorami wyładowczymi) Reflektor prawy (modele z reflektorami halogenowymi)	10
26	Sterownik lewego reflektora (modele z reflektorami wyładowczymi), elektromagnes do przełączania trybu pracy lewego reflektora (modele z reflektorami wyładowczymi) Reflektor lewy (modele z reflektorami halogenowymi)	10
27	–	–
28	Gniazdo diagnostyczne, jednostka systemu nawigacji, jednostka systemu audio (modele bez systemu nawigacji), jednostka zdalnego sterowania centralnego zamka, lampka oświetlenia miejscowego, lampka oświetlenia wnętrza przednia, lampka oświetlenia wnętrza tyłu, tuner TV (modele z systemem nawigacji), sterowanie napędem elektrycznym drzwi przesuwne jednostki	10
29	Przednie złącze akcesoriów (modele z automatyczną klimatyzacją), tylne złącze akcesoriów (modele z automatyczną klimatyzacją)	20
30	Podświetlenie przełączników, podświetlenie zespołu urządzeń, podświetlenie popielniczki, podświetlenie panelu sterowania klimatyzacją i nagrzewnicą, podświetlenie jednostki systemu nawigacji, jednostki systemu audio (modele bez systemu nawigacji), świateł parkingowych, tablicy rejestracyjnej oświetlenie płyty Przekaźnik świateł postojowych	10
31	Napęd elektryczny zamków do drzwi	20
32	Silnik napędu szyberdachu	20
33	Bezpieczniki nr 25, 26 w kostce montażowej pod deską rozdzielczą (modele z reflektorami wyładowczymi) Bezpieczniki nr 25, 26 w kostce montażowej pod deską rozdzielczą (modele z reflektorami halogenowymi)	20
34	Jednostka sterująca silnika	15
35	Przekaźnik okna elektrycznego	20
36	Elektrycznie sterowana szyba w drzwiach kierowcy	20
37	Sterownik napędu elektrycznego drzwi przesuwnych lewych	20
38	Sterownik napędu elektrycznego prawych drzwi przesuwnych	20
39	–	–
40	–	–
Przekaźniki

14	Przekaźnik odcięcia rozrusznika
13	Przekaźnik świateł cofania
7	elektryczne szyby
6	Przekaźnik światła cofania
Reszta: albo wiązki przewodów, albo nieużywane.

Komora silnika

Lokalizacja

Zobacz także: Honda Airwave (2005-2010) - skrzynka bezpieczników i przekaźników

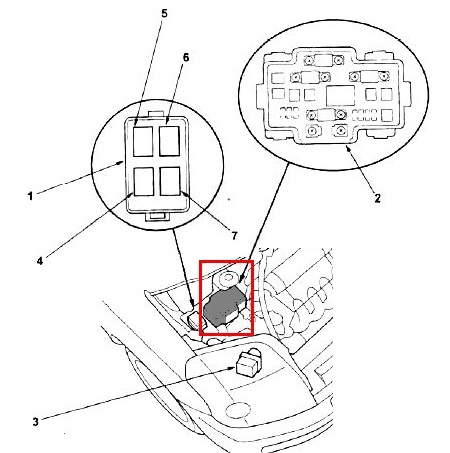

. 1 – uchwyt przekaźnika, 2 – blok bezpieczników w komorze silnika, 3 – modulator ciśnienia i elektroniczna jednostka sterująca ABS, 4 – przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji, 5 – przekaźnik silnika wentylatora chłodnicy, 6 – przekaźnik odmgławiacza tylnej szyby, 7 – silnik przekaźnik wentylatora skraplacza.

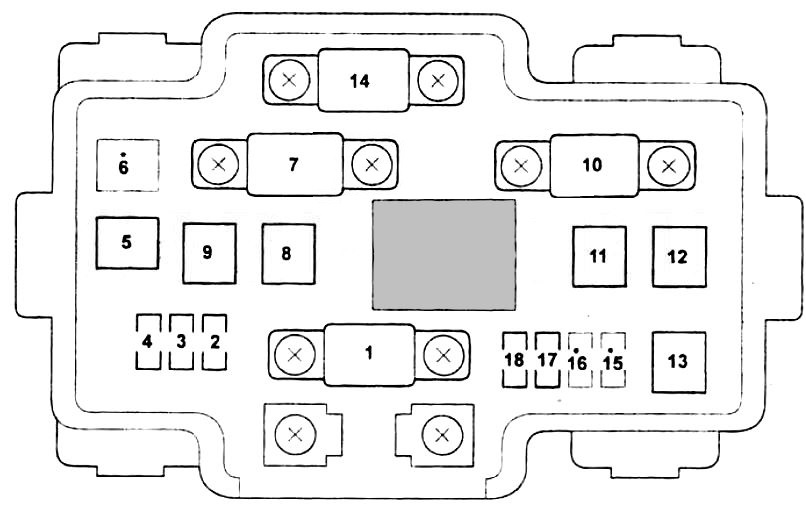

Numer	Opis	Ampery [A]
1	Akumulator	100
2	Obwód sterujący kierunkowskazów i świateł awaryjnych (wbudowany w zestaw wskaźników), kierunkowskazy	10
3	Przełącznik klaksonu, klakson, modulator ciśnienia i elektroniczna jednostka sterująca ABS, jednostka sterująca silnika, światła hamowania, dodatkowe światło hamowania, obwód sterowania blokadą wybieraka (wbudowany w zestaw wskaźników)	10
4	Modulator ciśnienia i elektroniczna jednostka sterująca ABS	30
5	Modulator ciśnienia i elektroniczna jednostka sterująca ABS	40
6	–	–
7	Jednostka sterująca EPS	60
8	Silnik wentylatora nagrzewnicy	40
9	Silnik wentylatora chłodzącego	20
10	Stacyjka (wyjście „+ B”)	50
11	Ogrzewana tylna szyba	20
12	Bezpieczniki nr 17, 18 w bloku montażowym w komorze silnika	30
13	Bezpieczniki nr 28, 29 w kostce montażowej pod deską rozdzielczą	40
14	Bezpieczniki nr 30 – 38 w bloku montażowym pod deską rozdzielczą	60
15	–	–
16	–	–
17	Sprzęgło elektromagnetyczne sprężarki klimatyzacji	7,5
18	Silnik wentylatora skraplacza	20

3	Monitor napięcia zasilania (ELD)
1	T-1: Wiązka przewodów komory silnika
2	T-101: Wiązka przewodów silnika
