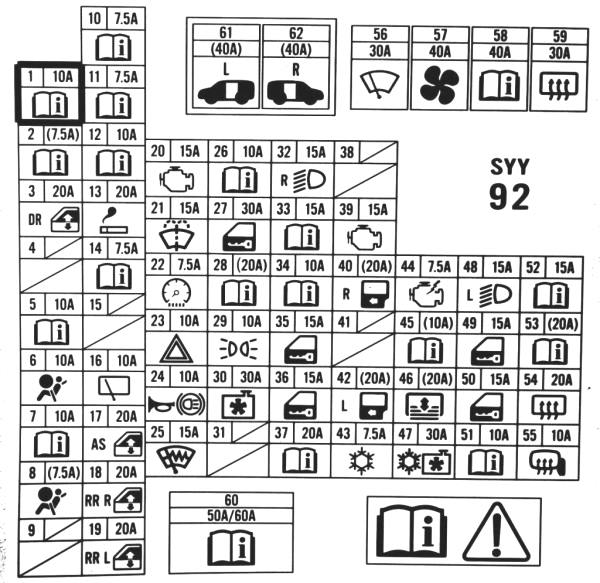

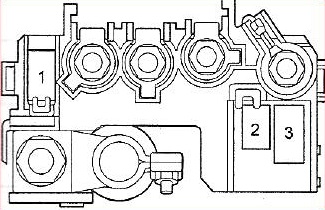

| 1 |
10A Immobilizer * 1, odbiornik bezkluczykowy * 14, immobilizer / odbiornik bezkluczykowy * 13, inteligentny ECU * 1, ręczny zapłon * 1, światło mapy, oświetlenie wewnętrzne * 17, światło bagażnika, L. Światło wewnętrzne * 16, R Oświetlenie wewnętrzne * 16 , miernik kombinowany, jednostka AVN * 9, tuner TV * 9, L. Sterowanie drzwiami przesuwnymi * 4, P. Sterowanie drzwiami przesuwnymi * 5, R. Sterowanie zamykaniem * 6, Złącze transmisji danych (DLC), MCU |
| 2 |
7,5 A ITP*9 |
| 3 |
20A Główny wyłącznik podnośnika szyby |
| 4 |
– |
| 5 |
10A Automatyczna jednostka sterująca poziomowania reflektorów * 7, ręczny przełącznik poziomowania reflektorów * 8, Silnik poziomowania wiązki reflektorów * 8. Silnik poziomowania reflektorów * 8, MICU |
| 6 |
Jednostka SRS 10A |
| 7 |
10A ECU PGM-FI |
| 8 |
Jednostka SRS 7,5 A, jednostka OPDS * 15 |
| 9 |
7,5A Reflektor ładunku (przez przekaźnik ładunku)*18, Reflektor ładunkowy*18 |
| 10 |
Automatyczna jednostka sterująca 7,5A Klimatyzacja, silnik powietrza wewnętrznego/zewnętrznego, przełącznik klimatyzacji*10, podgrzewana szyba tylna/podgrzewane lusterko*11, przełącznik elektrycznego lusterka, przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik wentylatora skraplacza, przekaźnik wentylatora chłodnicy, Przekaźnik odszraniacza tylnego, przekaźnik silnika wentylatora, opcjonalne sprzęgło |
| 11 |
7,5 A Jednostka sterująca modulatora VSA, czujnik kąta skrętu kierownicy, jednostka sterująca EPS |
| 12 |
10 A PGM-FI ECU (poprzez wyłącznik hamulca)*19, miernik masy powietrza/czujnik temperatury powietrza dolotowego, SOL.V. sterowania przewietrzaniem, czujnik drugiego wyjścia wtórnego, alternator |
| 13 |
20A Gniazdo akcesoriów (zapalniczka) |
| 14 |
Elektrozawór blokady 7,5 A, IEC*1, jednostka AVN*9, tuner TV*9, MICU, złącze pomocnicze, jednostka ETC*9 |
| 15 |
– |
| 16 |
10A Silnik wycieraczki tylnej |
| 17 |
20A Główny wyłącznik podnośnika szyby, silnik podnośnika szyby |
| 18 |
20A Główny wyłącznik podnośnika szyby, prawy. Silnik tylnego podnośnika szyby |
| 19 |
20A Główny wyłącznik podnośnika szyby, l. Silnik tylnej szyby |
| 20 |
Immobilizer 15 A*1, inteligentny ECU*1, ECU PGM-FI, pompa paliwa (przez przekaźnik główny PGM-FI 2), immobilizer/odbiornik systemu bezkluczykowego*13 |
| 21 |
15A MICU |
| 22 |
7,5 A MICU, ELD, licznik kombinowany, elektromagnes blokady zmiany biegów, moduł odbiornika bezkluczykowego*14, sterownik drzwi przesuwnych sterowanych elektrycznie*4, P. sterownik drzwi przesuwnych*5 |
| 23 |
10A Wyłącznik awaryjny, MICU |
| 24 |
10A prawe światło hamowania, lewe światło hamowania, górne światło hamowania, PGM-FI ECU (przez przełącznik hamulca), klakson (przez przekaźnik klaksonu)*3, przekaźnik klaksonu*3, MICU |
| 25 |
15A Ogrzewanie przedniej szyby * Przełącznik 12 / VSA OFF (przez przekaźnik gorącego drutu przedniej szyby), przekaźnik gorącego drutu przedniej szyby |
| 26 |
10A czujnik LAF (przez przekaźnik czujnika LAF), przekaźnik czujnika LAF |
| 27 |
30A MICU |
| 28 |
20A MICU |
| 29 |
10A MICU |
| 30 |
30A Silnik wentylatora chłodnicy (przez przekaźnik wentylatora chłodnicy) |
| 31 |
– |
| 32 |
10A Reflektor prawy światła mijania * 8 |
| 15A Prawy reflektor wyładowczy* 7 |
| 33 |
15A Cewka zapłonowa nr 1, cewka zapłonowa nr 2, cewka zapłonowa nr 3, cewka zapłonowa nr 4, przekaźnik cewki zapłonowej |
| 34 |
10A Reflektor lewy (światła mijania) * 8 |
| 10A Lewy reflektor wyładowczy * 7 |
| 35 |
15A Siłownik zamka drzwi pomocniczych, siłownik zamka drzwi przesuwnych lewych, siłownik zamka korka wlewu paliwa |
| 36 |
15A Siłownik zamka drzwi kierowcy, Siłownik zamka drzwi przesuwnych prawych, Siłownik zamka tylnej klapy * 2 |
| 37 |
Jednostka sterująca modulatora VSA 20A |
| 38 |
– |
| 39 |
15A Czujnik korby, czujnik TDC, wtryskiwacz paliwa nr 1, wtryskiwacz paliwa nr 2, wtryskiwacz paliwa nr 3, wtryskiwacz paliwa nr 4, PGM-FI ECU, główny przekaźnik PGM-FI 1, główny przekaźnik PGM-FI 2 (POMPA PALIWA), przekaźnik DBW |
| 40 |
20A Sterowanie drzwiami przesuwnymi prawymi* 5, R. Sterowanie bliżej * 6 |
| 41 |
– |
| 42 |
20A Sterownik drzwi przesuwnych lewych* 4 |
| 43 |
7,5 A Sprzęgło sprężarki (przez przekaźnik sprzęgła sprężarki układu klimatyzacji) |
| 44 |
10A Przekaźnik wyłączania rozrusznika (ST CUT) |
| 45 |
10A Siłownik zwalniający klapę tylną (przez przekaźnik otwarcia bagażnika) * 1, przekaźnik otwarcia bagażnika * 1 |
| 46 |
Jednostka silnikowa Skyroof (szyberdach) 20A * 16 |
| 47 |
30A Silnik wentylatora skraplacza (przez przekaźnik silnika wentylatora skraplacza) |
| 48 |
10A Reflektor lewy (światła drogowe) * 8 |
| 15A Reflektor wyładowczy lewy* 7 |
| 49 |
15A Siłownik zamka drzwi pomocniczych, siłownik zamka drzwi przesuwnych lewych, siłownik zamka korka wlewu paliwa |
| 50 |
15A Siłownik zamka drzwi kierowcy, Siłownik zamka drzwi przesuwnych prawych, Siłownik zamka tylnej klapy * 2 |
| 51 |
10A Reflektor prawy (światła drogowe) * 8 |
| 10A R. Maska COMP * 7 |
| 52 |
15A PGM-FI ECU (przez przekaźnik DBW) |
| 53 |
– |
| 54 |
20A Nagrzewnica tylna |
| 55 |
10A Podgrzewacz lusterka prawego* 11, Podgrzewacz lusterka lewego* 11 |
| 56 |
30A MICU |
| 57 |
40A Silnik wentylatora (przez przekaźnik silnika wentylatora) |
| 58 |
Jednostka sterująca modulatora VSA 40A |
| 59 |
30A Skrzynka bezpieczników nr 54, nr 55, bezpiecznik tylnego odmrażacza (przez przekaźnik tylnego odszraniacza) |
| 60 |
50A Wyłącznik zapłonu |
| Uchwyt bezpiecznika 60A |
