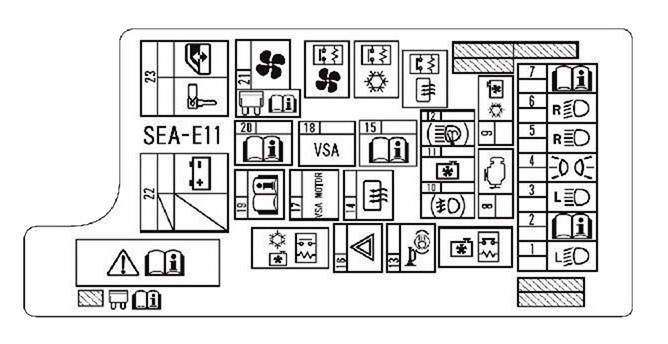

| 1 |
10A Lewy reflektor (światło mijania) |
| 2 |
30A Ogrzewana tylna szyba |
| 3 |
10A Lewy reflektor (światło drogowe) |
| 4 |
15A Światło postojowe, oświetlenie tablicy rozdzielczej, oświetlenie wnętrza, oświetlenie schowka na rękawiczki, oświetlenie tablicy rejestracyjnej, oświetlenie pozycyjne dźwigni zmiany biegów |
| 5 |
10A Prawy reflektor (światło drogowe) |
| 6 |
10A Prawy reflektor (światło mijania) |
| 7 |
7,5 A Światła cofania |
| 8 |
15A Czujnik położenia wałka rozrządu (CMP) B, czujnik położenia wału korbowego (CKP), moduł sterujący silnika (ECM/PCM), zawór sterujący powietrzem biegu jałowego (IAC), wtryskiwacze, czujnik masowego przepływu powietrza, przekaźnik modułu sterującego silnika (PGM-FI), Złącze diagnostyczne (DLC), przekaźnik przepustnicy |
| 9 |
20A Wentylator klimatyzacji, przekaźnik wentylatora klimatyzacji |
| 10 |
20A Światło przeciwmgielne |
| 11 |
20A Wentylator chłodzący, przekaźnik wentylatora chłodzącego |
| 30A Wentylator chłodzący, przekaźnik wentylatora chłodzącego |
| 12 |
7.5A A/C sprzęgło sprężarki, przekaźnik sprzęgła sprężarki klimatyzacji |
| 30A Jednostka sterująca spryskiwaczy reflektorów |
| 13 |
20A Światła stopu, ABS/TCS (’03-’05), kontrola stabilności pojazdu (VSA) (’06-’07), moduł sterujący silnika (ECM/PCM), dodatkowe światło stopu, światło wyłącznika zapłonu, elektronika korpusu jednostki ( MICU), róg |
| 14 |
40A Ogrzewana tylna szyba, wzmacniacz anteny AM/FM, przekaźnik podgrzewanej tylnej szyby |
| 15 |
40A Bezpieczniki (wewnętrzna skrzynka bezpieczników): nr 5, 6, 7, 8, 9; bezpiecznik (skrzynka bezpieczników w komorze silnika): nr 7 |
| 16 |
15A Przekaźnik kierunkowskazów i alarmu |
| 17 |
30A ABS/TCS lub kontrola stabilności pojazdu (VSA) |
| 18 |
20A ABS/TCS |
| 40A Kontrola stabilności pojazdu (VSA) |
| 19 |
Bezpieczniki 40A (wewnętrzna skrzynka bezpieczników): nr 1, 2, 3, 4 |
| 20 |
Bezpieczniki 40A (wewnętrzna skrzynka bezpieczników): nr 12, 14, 15, 16, 17 |
| 21 |
40A Grzałka, przekaźnik grzałki |
| 22 |
40A Wentylator silnika ogrzewania tylnego |
| 120A Główny bezpiecznik / akumulator |
| 23 |
50A Wyłącznik zapłonu |
| 50A Przekaźnik podnośnika szyb. bezpieczniki (skrzynka bezpieczników w przedziale pasażerskim): nr 24, 25, 26, 27, 28 |
| Przekaźnik |
| R1 |
Wentylator chłodnicy silnika |
| R2 |
Wentylator klimatyzacji |
| R3 |
Ogrzewanie tylnej szyby |
| R4 |
Sprzęgło sprężarki klimatyzacji |
| R5 |
Podgrzewacz |
