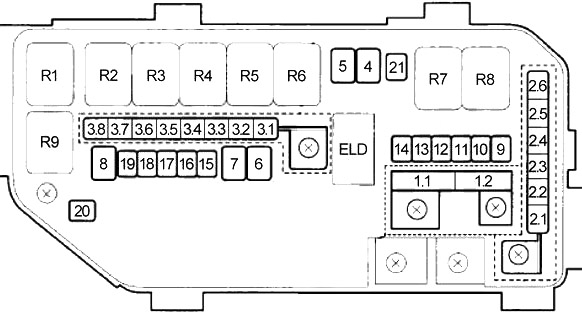

| 1,1 |
120 |
3.5L (J35Z): Akumulator, zasilacz |
| 100 |
2,4 l (K24A): Akumulator, zasilacz |
| 1.2 |
40 |
Bezpiecznik (skrzynka bezpieczników w przedziale pasażerskim nr 2): nr 8, 9, 10, 11, 12, 13 |
| 2,1 |
70 |
– |
| 2,2 |
40 |
Modulator VSA-jednostka sterująca |
| 2,3 |
30 |
Modulator VSA-jednostka sterująca |
| 2,4 |
40 |
Bezpiecznik (skrzynka bezpieczników w przedziale pasażerskim nr 2): nr 15, 16, 17, 18, 19 |
| 2,5 |
30 |
Silnik spryskiwacza reflektorów, przekaźnik spryskiwacza reflektorów |
| 2,6 |
– |
– |
| 3.1 |
50 |
Stacyjka |
| 3.2 |
40 |
– |
| 3,3 |
30 |
Bezpiecznik (skrzynka bezpieczników w przedziale pasażerskim nr 2): nr 1, 2, 3, 4 |
| 3.4 |
60 |

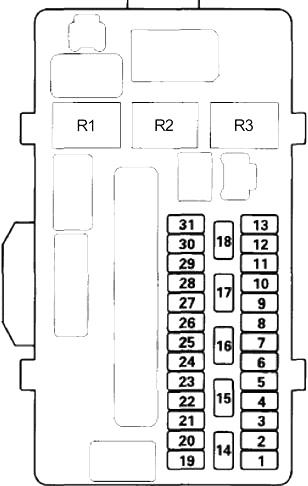

Bezpiecznik (skrzynka bezpieczników w przedziale pasażerskim nr 1): nr 14, 19, 20, 21, 22, 23, 24, 25 |
| 3,5 |
30 |
Bezpiecznik (skrzynka bezpieczników w przedziale pasażerskim nr 1): nr 26, 27, 28, 29, 30 |
| 3,6 |
30 |
Silnik wentylatora chłodnicy, przekaźnik wentylatora chłodnicy |
| 3,7 |
30 |
Silnik wycieraczki przedniej szyby, przekaźnik silnika wycieraczki przedniej szyby, przekaźnik przerywany silnika wycieraczki przedniej szyby, przekaźnik wysokiego/niskiego poziomu wycieraczek przedniej szyby |
| 3,8 |
30 |
3.5L (J35Z): Silnik wentylatora skraplacza klimatyzacji, przekaźnik wentylatora skraplacza klimatyzacji |
| 4 |
75 |
Przekaźnik wentylatora chłodnicy |
| 5 |
40 |
Przekaźnik odmgławiacza tylnego okna, odmgławiacz dolnego tylnego okna, skraplacz redukcji szumów, odmgławiacz górnego tylnego okna |
| 6 |
20 |
2.4L (K24A): Przekaźnik wentylatora skraplacza klimatyzacji |
| 7 |
15 |
Przełącznik ostrzegawczy, zintegrowana jednostka sterująca Multiplex kierowcy (MICU) |
| 8 |
20 |
Przełącznik lampy stopu, przełącznik położenia pedału hamulca, moduł sterujący układu napędowego – PCM, światło stopu o dużej wysokości, przekaźnik klaksonu, złącze oświetlenia przyczepy |
| 9 |
– |
– |
| 10 |
– |
– |
| 11 |
15 |
Przekaźnik cewki zapłonowej, cewki zapłonowe |
| 12 |
15 |
Podprzekaźnik PGM-FI, zawór odpowietrzający pochłaniacza par paliwa (EVAP), czujnik stosunku powietrza do paliwa z przodu (A/F), przedni wtórny podgrzewany czujnik tlenu (HO2S) (bank 1, czujnik 2), stosunek paliwa z tyłu do powietrza (A/ F) Czujnik (bank 2, czujnik 1), tylny wtórny podgrzewany czujnik tlenu (HO2S) (bank 2, czujnik 2), bezpiecznik nr 4 |
| 13 |
– |
– |
| 14 |
– |
– |
| 15 |
10 |
moduł audio, moduł wyświetlacza AUDIO-HVAC, moduł dodatkowy AUDIO-HVAC, oświetlenie cofania, złącze łącza danych (DLC), moduł sterowania multipleksem w drzwiach, oświetlenie zewnętrzne w drzwiach kierowcy, zintegrowany moduł sterowania multipleksem kierowcy (MICU), przedni moduł HFLANC/aktywny Mikrofon kontroli dźwięku, przedni mikrofon HFL-Nawigacja-ANC/aktywna kontrola dźwięku, lampka sufitowa w drzwiach pasażera z przodu, moduł kontroli wskaźników, jednostka sterująca HandsFreeLink, jednostka sterująca bezkluczykowa immobilizera, jednostka wyświetlacza nawigacyjnego, jednostka nawigacyjna, zintegrowana jednostka sterująca multipleksu pasażera (MICU) ), jednostka sterująca elektrycznie sterowanym lusterkiem, jednostka sterująca elektrycznie regulowanego fotela |
| 16 |
7,5 |
Światło sufitowe, światło lusterka kosmetycznego kierowcy, jednostka HomeLink, światło kluczyka zapłonu, indywidualne światło mapy, lewe światło obszaru ładunku. Światło lusterka kosmetycznego pasażera, światło prawego obszaru ładunkowego |
| 17 |
15 |
Przekaźnik główny PGM-FI nr 1, czujnik położenia wału korbowego (CKP), czujnik położenia wałka rozrządu (CMP), przekaźnik sterujący elektronicznego systemu sterowania przepustnicą (ETCS), wtryskiwacze, czujnik masowego przepływu powietrza (MAF), moduł sterujący układu napędowego – PCM (IGP), Przekaźnik główny PGM-FI nr 2 |
| 18 |
15 |
Przekaźnik sterujący elektronicznego systemu sterowania przepustnicą (ETCS) |
| 19 |
75 |
3.5L (J35Z): Moduł sterujący układu napędowego – PCM (VBUM) |
| 20 |
40 |
3.5L (J35Z): Silnik dmuchawy, przekaźnik silnika dmuchawy |
| 40 |
2,4L (K24A): Sprzęgło sprężarki klimatyzacji, przekaźnik sprzęgła sprężarki klimatyzacji |
| 21 |
7,5 |
3.5L (J35Z): Sprzęgło sprężarki klimatyzacji, przekaźnik sprzęgła sprężarki klimatyzacji |
| 2.4L (K24A): Przekaźnik wentylatora skraplacza klimatyzacji |
| Przekaźnik |
| R1 |
Silnik dmuchawy |
| R2 |
Klakson |
| R3 |
PGM-FI Główny |
| R4 |
PGM-FI Sub |
| R5 |
Cewka zapłonowa |
| R6 |
Sterowanie elektronicznym systemem sterowania przepustnicą (ETCS) |
| R7 |
Wentylator skraplacza klimatyzacji |
| R8 |
Odmgławiacz tylnej szyby |
| R9 |
Sprzęgło sprężarki klimatyzacji |
