Schematy skrzynek bezpieczników i przekaźników – Honda CR-V
Dotyczy pojazdów wyprodukowanych w latach:
2020, 2021, 2022.

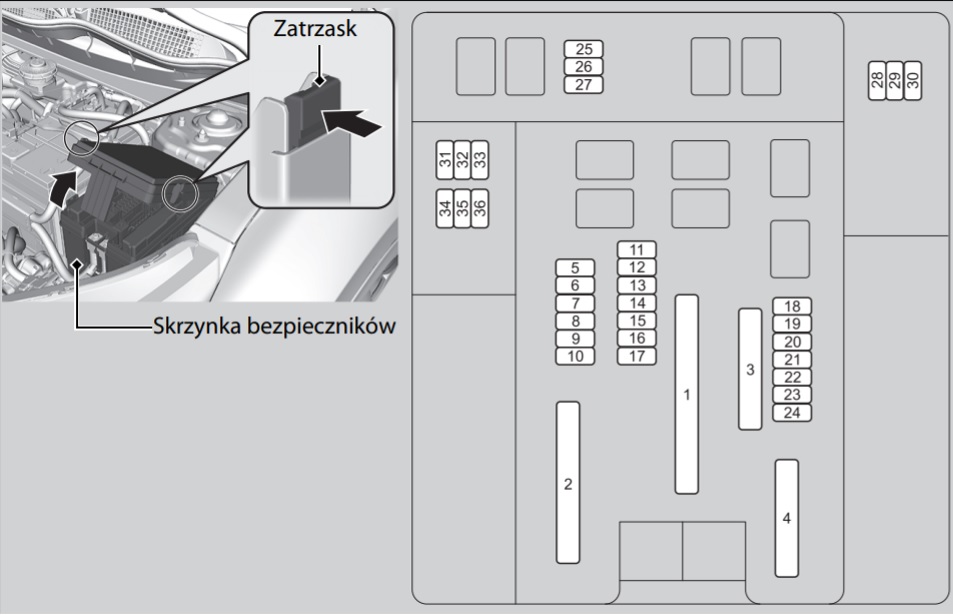

Skrzynka bezpieczników w komorze silnika
| Numer |
Ampery [A] |
Opis |
| 1 |
30A |
DCDC1 |
| 1 |
40A |
EBB |
| 1 |
30A |
Główny wentylator |
| 1 |
30A |
R/MOD1 |
| 1 |
30A |
IG główny 2 |
| 1 |
30A |
R/MOD2 |
| 1 |
125A |
Bezpiecznik główny |
| 2 |
70A |
EPS |
| 2 |
30A/50A |
IG główny |
| 2 |
40A |
Skrzynka bezpieczników – opcja |
| 2 |
60A |
Główna skrzynka bezpieczników |
| 2 |
30A |
Wycieraczki |
| 2 |
30A |
Dodatkowy wentylator |
| 3 |
40A |
Ogrzewanie tylnej szyby |
| 3 |
30A |
Rozrusznik |
| 3 |
40A |
Skrzynka bezpieczników – opcja 2 |
| 3 |
40A |
Silnik ABS/VSA |
| 3 |
40A |
ABS/VSA FSR |
| 3 |
40A |
Silnik dmuchawy |
| 4 |
40A |
Blok OP1 |
| 4 |
40A |
Blok OP2 |
| 4 |
30A |
DCDC2 |
| 4 |
40A |
Pokrywa bagażnika sterowana elektrycznie |
| 5 |
7,5A |
VB ACT |
| 6 |
15A |
Spryskiwacz |
| 7 |
15A |
IGP |
| 8 |
15A |
FI SUB |
| 9 |
10A |
Światła stop |
| 10 |
20A |
Wtryskiwacz |
| 11 |
7,5A |
IGPS (LAF) |
| 12 |
10A |
Zapasowy FI moduł ECU |
| 13 |
15A |
Ogrzewanie szyby przedniej, prawa strona |
| 14 |
10A |
Światła awaryjne |
| 15 |
15A |
Cewka zapłonowa |
| 16 |
15A |
TCU |
| 17 |
30A |
Spryskiwacze reflektorów |
| 18 |
10A |
Podtrzymanie |
| 19 |
15A |
Audio |
| 20 |
20A |
AWD |
| 21 |
20A |
Ogrzewanie tylnego fotela |
| 22 |
15A/10A |
Przednie światła przeciwmgielne |
| 23 |
20A |
Główny ECU FI;
Sprzęgło MG A/C/USB.
VMP (10A) |
| 24 |
10A |
Sygnał dźwiękowy |
| 25 |
7,5A |
IG2 (dodatkowy) |
| 27 |
30A |
Zapasowy 2 |
| 28 |
7,5 A |
Rozrusznik |
| 29 |
– |
Rozrusznik |
| 30 |
– |
Rozrusznik |
| 31 |
10A |
VMP (kierownica po prawej stronie i pojazdy z ładowarką bezprzewodową) |
| 34 |
7,5A |
Ładowarka USB |
| 35 |
10A |
VMP |

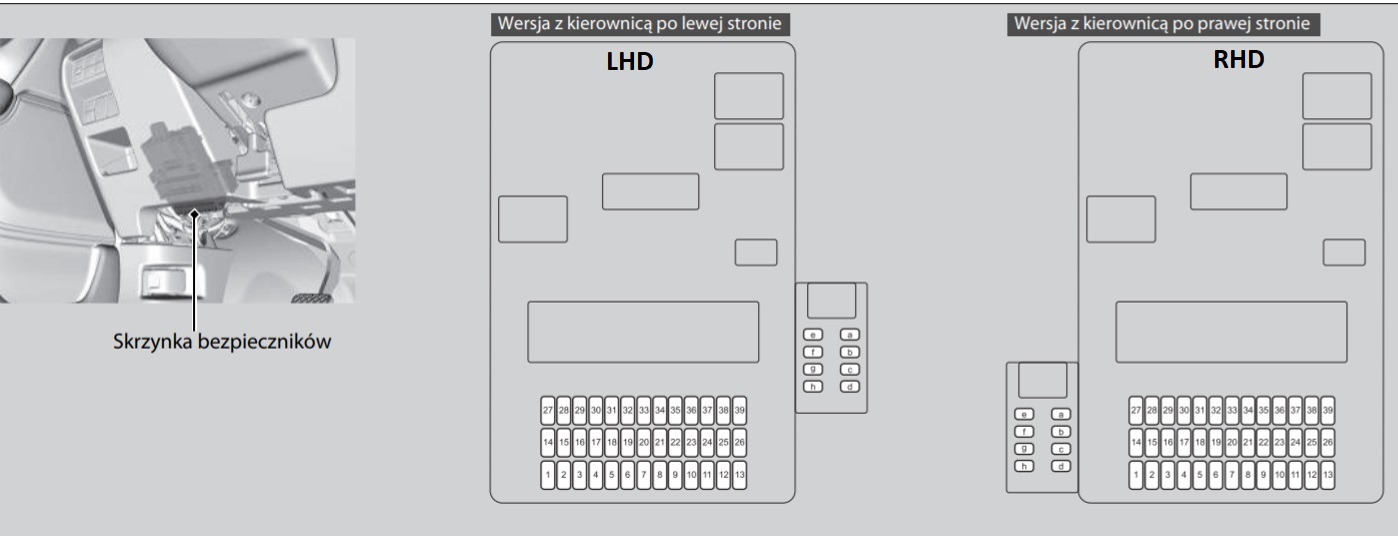

Skrzynka bezpieczników w przedziale pasażerskim
| Numer |
Ampery [A] |
Opis |
| 1 |
10A |
Akcesoria |
| 2 |
5A |
Akcesoria, blokada kluczyka |
| 3 |
10A |
IG1 opcja 3 |
| 4 |
5A |
IG1 opcja 2 |
| 4 |
10A |
IG1 TCU |
| 5 |
10A |
IG1 opcja |
| 6 |
10A |
IG1 SRS 2 |
| 7 |
10A |
IG1 licznik |
| 8 |
15A |
IG1 pompa paliwa |
| 9 |
10A |
IG2 klimatyzacja |
| 10 |
20A |
Sterowanie gniazda akcesoriów |
| 11 |
5A |
IG1 monitor |
| 12 |
10A |
Blokada drzwi z lewej strony |
| 13 |
10A |
Blokada drzwi z prawej strony |
| 14 |
20A |
Szyby sterowane elektrycznie, lewa strona z tyłu |
| 15 |
20A |
Szyby sterowane elektrycznie, AS |
| 16 |
20A |
Zamek drzwi |
| 17 |
10A |
IG1 TCU |
| 17 |
5A |
IG1 opcja 2 |
| 18 |
10A |
Elektryczna regulacja podparcia odcinka lędźwiowego kierowcy |
| 19 |
20A |
Dach panoramiczny |
| 20 |
10A |
IG1 rozrusznik |
| 21 |
10A |
IG1 ACG |
| 22 |
10A |
IG2 światła dzienne |
| 23 |
10A |
Światło przeciwmgielne, tylne |
| 24 |
5A |
Opcja (+B) |
| 25 |
10A |
Zamek drzwi, kierowca |
| 26 |
10A |
Odblokowanie drzwi z prawej strony |
| 27 |
20A |
Szyby sterowane elektrycznie, prawa strona z tyłu |
| 28 |
20A |
Szyby sterowane elektrycznie, kierowca |
| 29 |
20A |
Gniazdo akcesoriów (bagażnik) |
| 30 |
10A |
SMART |
| 30 |
5A |
STS |
| 31 |
20A |
Regulacja pochylenia oparcia fotela, kierowca |
| 32 |
20A |
Podgrzewany fotel, przód |
| 33 |
20A |
Przesuwanie fotela, kierowca |
| 34 |
10A |
IG1 ABS/VSA |
| 35 |
10A |
IG1 SRS |
| 36 |
20A |
Opcja HAC |
| 37 |
15A |
Przyczepa (+B) |
| 38 |
10A |
Blokada drzwi z lewej strony |
| 39 |
10A |
Odblokowanie drzwi kierowcy |
| a |
20A |
PTG |
| b |
20A |
Wzmacniacz audio |
| c |
15A |
Blokada Super Lock |
| d |
20A |
Osłona przeciwsłoneczna |
| e |
– |
– |
| f |
20A |
EPT L |
| g |
20A |
EPT P |
| h |
– |
– |

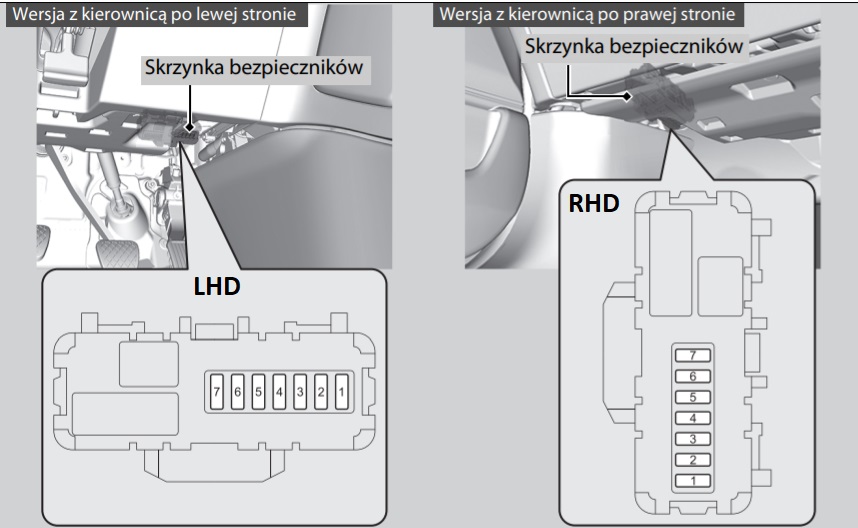

Dodatkowa skrzynka bezpieczników (Wersje z układem Auto Stop)
Umiejscowiona pod deską rozdzielczą
| Numer |
Ampery [A] |
Opis |
| 1 |
5A |
VST AKC1 |
| 2 |
15A |
Zapasowy 2 główny |
| 3 |
7,5A |
EOP |
| 4 |
5A |
VSA |
| 5 |
7,5A |
VSA1 |
| 6 |
5A |
Licznik VST |
| 7 |
7,5A |
VSA2 |
