Honda CR-V (2017) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
3 września, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Honda CR-V

Dotyczy pojazdów nowych w latach:

2017.

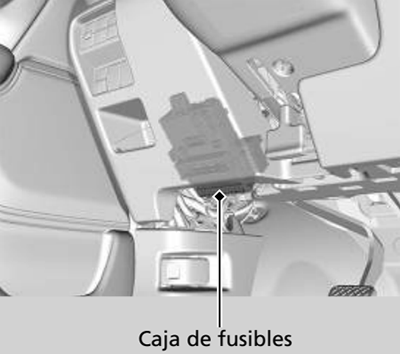

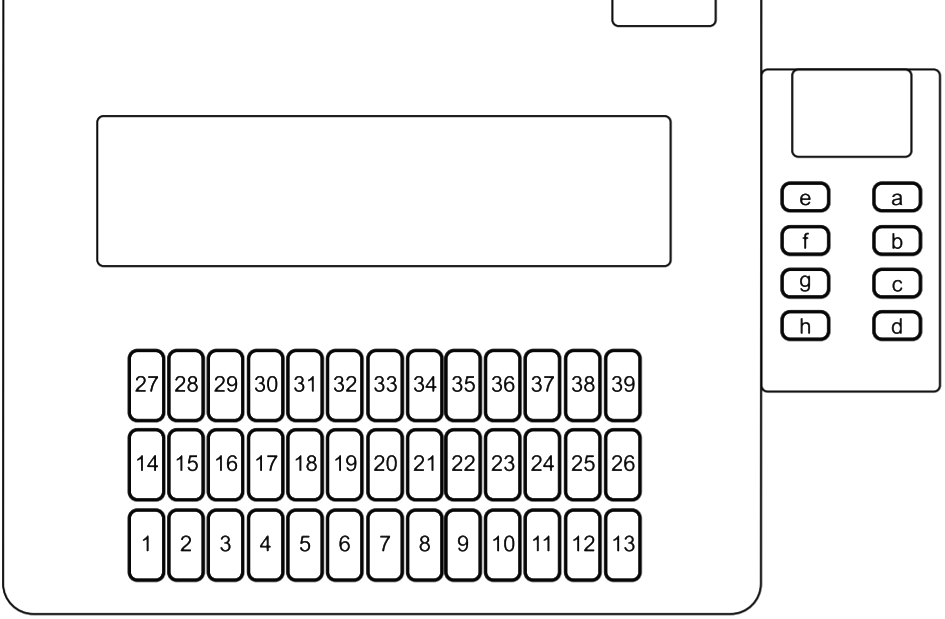

Przedział pasażerski

Znajduje się pod deską rozdzielczą.

Honda CR-V (2017) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Akcesorium	10 A
2	Blokada klawiszy	5 A
3	Opcja	10 A
4	Opcja (z inteligentnym systemem wejściowym)	5 A
4	Skrzynia biegów (bez inteligentnego systemu wejściowego) (1,5 l)	(10 A)
5	Opcja	10 A
6	Wskaźnik SRS	10 A
7	Licznik	10 A
8	Pompa paliwowa	15 A
9	Klimatyzacja	10 A
10	Gniazdo zasilania akcesoriów (konsola środkowa)	(20A)
11	Sterowanie silnikiem 3	5 A
12	Zamek drzwi bocznych pasażera	10 A
13	Odblokowanie drzwi po stronie kierowcy	10 A
14	Tylne okno zasilania po stronie kierowcy	20 A
15	Szyba po stronie pasażera z przodu	20 A
16	Zamek od drzwi	20 A
17	Skrzynia biegów (z inteligentnym systemem wprowadzania) (1,5 l)	(10 A)
17	Opcja (bez inteligentnego systemu wejściowego)	5 A
18	Podparcie lędźwi kierowcy (opcja)	(10 A)
19	Szyberdach (opcja)	(20A)
20	Rozrusznik	10 A
21	ACG	10 A
22	Światła do jazdy dziennej	10 A
23	Ogrzewanie kierownicy (modele kanadyjskie z ogrzewaniem kierownicy) ; Czujnik mocy tylnej klapy w trybie głośnomówiącym (opcja)	(10 A)
24	Opcja	5 A
25	Zamek drzwi kierowcy	(10 A)
26	Odblokowanie drzwi bocznych pasażera	10 A
27	Tylne okno elektryczne po stronie pasażera	20 A
28	Okno zasilania kierowcy	20 A
29	Gniazdo zasilania akcesoriów przednich	20 A
30	Smart Entry (modele kanadyjskie z ogrzewaniem kierownicy)	10 A
30	STS (bez smart systemu wejściowego)	5 A
31	Elektrycznie pochylany fotel kierowcy (opcja)	(20A)
32	Podgrzewanie siedzeń przednich (opcja)	(20A)
33	Elektrycznie przesuwany fotel kierowcy (opcja)	(20A)
34	ABS/VSA	10 A
35	SRS	10 A
36	Opcja HAC (opcja)	20 A
37	Przyczepa (opcja)	15 A
38	Zamek po stronie kierowcy	10 A
39	Odblokowanie drzwi kierowcy	(10 A)
a	Zamykacz tylnej klapy (opcja)	(20A)
b	Elektrycznie przesuwany fotel pasażera (opcja)	(20A)
c	Elektrycznie rozkładany fotel pasażera (opcja)	(20A)
d	Silnik Panorama Shade (modele kanadyjskie z panoramicznym dachem)	(20A)
e	Dmuchawa tylna	(20A)
f	EPT L	(20A)
g	EPT R	(20A)
h	Gniazdo zasilania akcesoriów (przestrzeń ładunkowa) (modele kanadyjskie)	(20A)

Modele z automatycznym zatrzymaniem biegu jałowego

Znajduje się pod deską rozdzielczą.

Numer	Ampery [A]	Opis
1	5A	VST ACC1
2	15A	REZERWA GŁÓWNA 2
3	7,5A	EOP
4	5A	VSA
5	7,5A	VSA1
6	5A	Licznik VST
7	7,5A	VSA2

Zobacz także: Honda Accord (2008-2012) - skrzynka bezpieczników i przekaźników

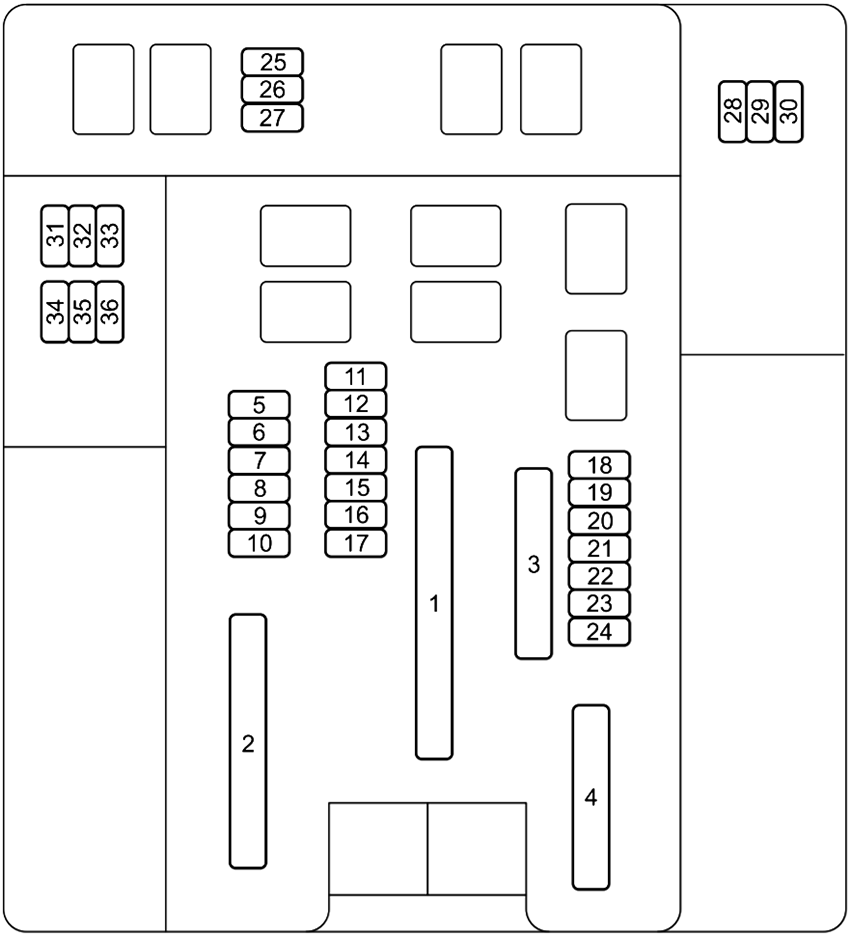

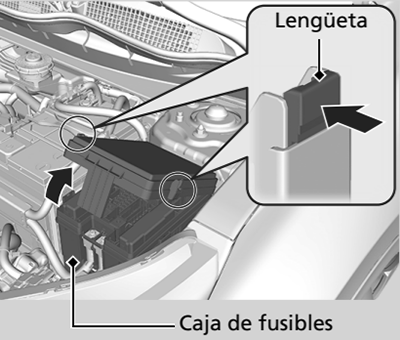

Komora silnika

Znajduje się w pobliżu zbiornika płynu hamulcowego.

Honda CR-V (2017) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Wzmacniacz audio (opcja)	(30A)
1	Elektryczny wzmacniacz hamulca	40 A
1	Główny silnik wentylatora	30 A
1	Moduł przekaźnikowy 1	30 A
1	IG Main 2 (z inteligentnym systemem wejściowym)	30 A
1	Moduł przekaźnikowy 2	30 A
1	Bateria	125 A
2	EPS	70 A
2	IG Main 1 (30 A (z inteligentnym systemem wejściowym) / 50 A (bez inteligentnego systemu wejściowego))	30 A / 50 A
2	Opcja skrzynki bezpieczników	(40A)
2	Skrzynka bezpiecznikowa	60 A
2	Silnik wycieraczki przedniej	30 A
2	Silnik wentylatora pomocniczego	30 A
3	Tylny odszraniacz szyby	40 A
3	Rozrusznik	30 A
3	Skrzynka bezpiecznikowa	40 A
3	Silnik ABS/VSA	40 A
3	ABS/VSA FSR	40 A
3	Silnik dmuchawy	40 A
4	Blok opcji 1 (optoin)	(40A)
4	Blok opcji 2 (optoin)	(40A)
4	–	–
4	Zasilanie tylnej klapy bagażnika (optoin)	(40A)
5	AKT VB (1,5 l)	(7,5 A)
6	Spryskiwacze	15 A
7	Główny FI	15 A
8	FI Sub (1,5 l) / DBW (2,4 l)	15 A
9	Światła stopu	10 A
10	Wtryskiwacz	20 A
11	LAF	7,5 A
12	FI ECU (1,5L)	10 A
12	– (2,4L)	–
13	Odmrażacz przedniej wycieraczki (optoin)	(15A)
14	Światła awaryjne	10 A
15	Cewka IG	15 A
16	Skrzynia biegów (1,5L)	(15A)
16	– (2,4L)	–
17	—	—
18	Kopia zapasowa	10 A
19	Audio	15 A
20	AWD (opcja)	(20A)
21	Ogrzewanie tylnych siedzeń (modele kanadyjskie z tylnym siedzeniem) )	(20A)
21	– (bez ogrzewania tylnego siedzenia)	–
22	Przednie światła przeciwmgielne (modele ze światłami przeciwmgielnymi) / Dolna kratka żaluzji	(15A)
23	Sprężarka klimatyzacji / górna kratka żaluzji	10 A
24	Klakson	10 A
25	Wentylator chłodzący	7,5 A
26	–	—
27	–	—
28	Przełącznik magnetyczny ST (bez inteligentnego systemu wejściowego)	(7,5 A)
29	–	—
30	–	—
