Schemat skrzynek bezpieczników i przekaźników – Honda CR-V
Dotyczy pojazdów nowych w latach:
2007, 2008, 2009.

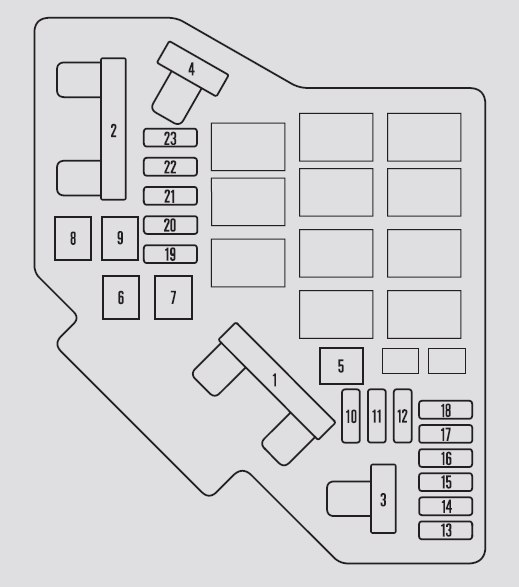

Komora silnika
Skrzynka bezpieczników pod maską znajduje się po stronie kierowcy.
| Numer |
Ampery [A] |
Opis |
| 1 |
100 A |
Akumulator |
| 1 |
(70A) |
EPS (jeśli jest w wyposażeniu) |
| 2 |
80 A |
Opcja główna |
| 2 |
50 A |
Główny wyłącznik zapłonu |
| 3 |
20 A |
ABS/VSA FSR |
| 3 |
40 A |
Silnik ABS/VSA |
| 4 |
50 A |
Reflektor główny |
| 4 |
40 A |
Główne zasilanie okien |
| 5 |
(30A) |
EPT-R (jeśli jest w wyposażeniu) |
| 6 |
20 A |
Silnik wentylatora pomocniczego |
| 7 |
20 A |
Główny silnik wentylatora |
| 8 |
30 A |
Tylny odmgławiacz |
| 9 |
40 A |
Dmuchacz |
| 10 |
15 A |
Światła awaryjne |
| 11 |
15 A |
LAF |
| 12 |
15 A |
Zatrzymaj się i klakson |
| 13 |
(20A) |
Fotel elektryczny DR RR HI/odchylany (jeśli jest w wyposażeniu) |
| 14 |
(20A) |
Fotel elektryczny DR FR Hl/przesuwny (jeśli jest w wyposażeniu) |
| 15 |
7,5 A |
POZIOM OLEJU IGPS |
| 16 |
(30A) |
EPT-L (jeśli jest w wyposażeniu) |
| 17 |
(15A) |
Dźwięk o dużej mocy (jeśli jest w wyposażeniu) |
| 18 |
15 A |
Cewka IG |
| 19 |
15 A |
Główny FI |
| 20 |
7,5 A |
Sprzęgło MG |
| 21 |
15 A |
DBW |
| 22 |
7,5 A |
Wewnętrzne światło |
| 23 |
10 A |
Zapasowy |

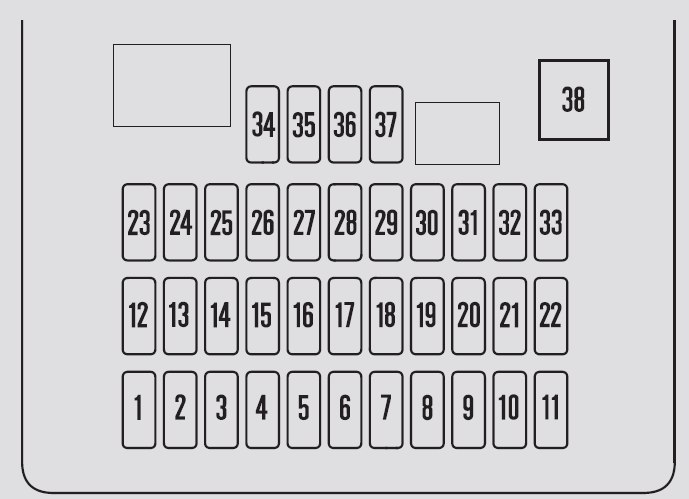

Przedział pasażerski
Wewnętrzna skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy.
Etykieta z bezpiecznikami znajduje się pod kolumną kierownicy.
Dodatkowa skrzynka bezpieczników (jeśli jest w wyposażeniu) znajduje się obok wewnętrznej skrzynki bezpieczników.
Aby otworzyć pokrywę, pociągnij klapkę w kierunku pokazanym na ilustracji.
| Numer |
Ampery [A] |
Opis |
| 1 |
7,5 A |
Przekaźnik okna zasilania |
| 2 |
15 A |
Pompa paliwowa |
| 3 |
10 A |
ACG |
| 4 |
7,5 A |
ABS/VSA |
| 5 |
(15A) |
Podgrzewane siedzenia (jeśli są w wyposażeniu) |
| 6 |
(20A) |
Przednie światła przeciwmgielne (jeśli są w wyposażeniu) |
| 7 |
— |
Nieużywany |
| 8 |
10 A |
Tylna wycieraczka |
| 9 |
7,5 A |
ODS (system wykrywania pasażerów) |
| 10 |
7,5 A |
Licznik |
| 11 |
10 A |
SRS |
| 12 |
10 A |
Prawe światło drogowe |
| 13 |
10 A |
Światło drogowe lewego reflektora |
| 14 |
7,5 A |
Światła postojowe (wnętrze) |
| 15 |
7,5 A |
Światła postojowe (zewnętrzne) |
| 16 |
10 A |
Prawy reflektor mijania |
| 17 |
10 A |
Światła mijania lewego reflektora |
| 18 |
20 A |
Główne światła drogowe |
| 19 |
15 A |
Światła postojowe główne |
| 20 |
7,5 A |
TPMS |
| 21 |
20 A |
Światła mijania |
| 22 |
— |
Nieużywany |
| 23 |
— |
Nieużywany |
| 24 |
(20A) |
Szyberdach (jeśli jest w wyposażeniu) |
| 25 |
20 A |
Zamek od drzwi |
| 26 |
20 A |
Przednie lewe okno |
| 27 |
(20A) |
Opcja HAC |
| 28 |
15 A |
Tylne gniazdo akcesoriów |
| 29 |
15 A |
Akcesorium |
| 30 |
20 A |
Przednie prawe okno |
| 31 |
(15A) |
Gniazdo zasilania akcesoriów na stole środkowym (jeśli jest na wyposażeniu) |
| 32 |
20 A |
Tylne prawe okno |
| 33 |
20 A |
Tylne lewe okno |
| 34 |
7,5 A |
ACC Radio |
| 35 |
7,5 A |
Blokada klawiatury ACC |
| 36 |
10 A |
HAC |
| 37 |
7,5 A |
Światła dzienne |
| 38 |
30 A |
Przednia wycieraczka |
