Schemat skrzynek bezpieczników i przekaźników – Honda CR-V
Dotyczy pojazdów nowych w latach:
2005, 2006.

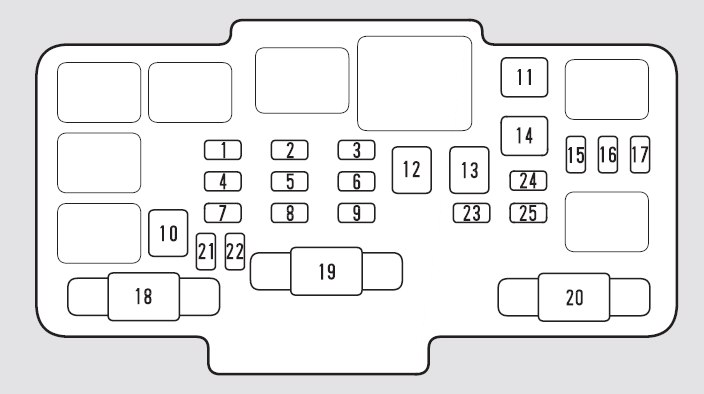

Komora silnika
Główna skrzynka bezpieczników pod maską znajduje się w komorze silnika po stronie kierowcy.
Dodatkowa skrzynka bezpieczników (jeśli jest w wyposażeniu) znajduje się obok głównej skrzynki bezpieczników.
| Numer |
Ampery [A] |
Opis |
| 1 |
20 A |
Wentylator skraplacza |
| 2 |
30 A |
Silnik |
| 3 |
15 A |
Wewnętrzne światło |
| 4 |
20 A |
Wentylator chłodzący |
| 5 |
15 A |
Światła awaryjne |
| 6 |
15 A |
Światła postojowe |
| 7 |
15 A |
Klakson, stop |
| 8 |
15 A |
DBW |
| 9 |
10 A |
Zapasowy |
| 10 |
30 A |
Silnik ABS |
| 11 |
20 A |
Tylny odszraniacz |
| 12 |
40 A |
Silnik nagrzewnicy |
| 13 |
40 A |
Zasilanie okna |
| 14 |
40 A |
Opcja |
| 15 |
20 A |
Lewy reflektor |
| 16 |
20 A |
Zamek od drzwi |
| 17 |
20 A |
Prawy reflektor |
| 18 |
30 A |
ABS F/S |
| 19 |
100 A |
Akumulator |
| 20 |
50 A |
Zapłon 1 |
| 21-25 |
7,5A-30A |
Zapasowe bezpieczniki |

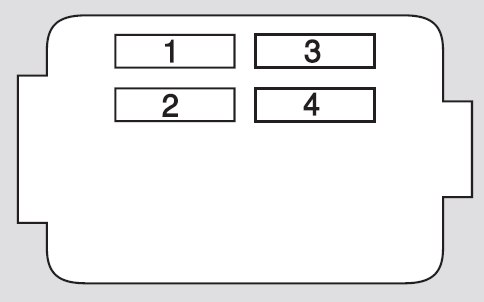

Dodatkowa skrzynka bezpieczników
| Numer |
Ampery [A] |
Opis |
| 1 |
20 A |
Podgrzewacz LAF |
| 2 |
7,5 A |
Światła do jazdy dziennej (w modelach kanadyjskich) |
| 3 |
15 A |
FI ECU (ECM/PCM) |
| 4 |
15 A |
Cewka IG |
Przedział pasażerski
Wewnętrzna skrzynka bezpieczników znajduje się pod kolumną kierownicy.
Aby zdjąć pokrywę, pociągnij ją do siebie i wyjmij pokrywę z zawiasów.
| Numer |
Ampery [A] |
Opis |
| 1 |
15 A |
Cewka zapłonowa |
| 2 |
10 A |
Gniazdo zasilania tylnych akcesoriów |
| 3 |
10 A |
Światła do jazdy dziennej (modele kanadyjskie) |
| 4 |
10 A |
ACG |
| 5 |
— |
Nieużywany |
| 6 |
7,5 A |
Przekaźnik okna zasilania |
| 7 |
20 A |
Szyberdach |
| 8 |
7,5 A |
Akcesoria, Radio |
| 9 |
7,5 A |
Tylna wycieraczka |
| 10 |
7,5 A |
Licznik |
| 11 |
— |
Nieużywany |
| 12 |
7,5 A |
Światła do jazdy dziennej (modele kanadyjskie) |
| 13 |
10 A |
SRS |
| 14 |
10 A |
Zdalne sterowanie lusterek |
| 15 |
15 A |
+ B FR ACC |
| 16 |
20 A |
Podgrzewane siedzenie |
| 17 |
15 A |
Pompa paliwowa |
| 18 |
15 A |
Gniazdo zasilania akcesoriów przednich |
| 19 |
7,5 A |
Włącznik światła sygnalizacyjnego |
| 20 |
20 A |
Przednia wycieraczka |
| 21 |
— |
Nieużywany |
| 22 |
20 A |
Przednie prawe okno |
| 23 |
20 A |
Przednie lewe okno |
| 24 |
20 A |
Tylne lewe okno |
| 25 |
20 A |
Tylne prawe okno |
