Honda CR-V (2002-2004) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
1 września, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Honda CR-V

Dotyczy pojazdów nowych w latach:

2002, 2003, 2004.

Komora silnika

Główna skrzynka bezpieczników pod maską znajduje się w komorze silnika po stronie kierowcy.
Dodatkowa skrzynka bezpieczników (jeśli jest w wyposażeniu) znajduje się obok głównej skrzynki bezpieczników.

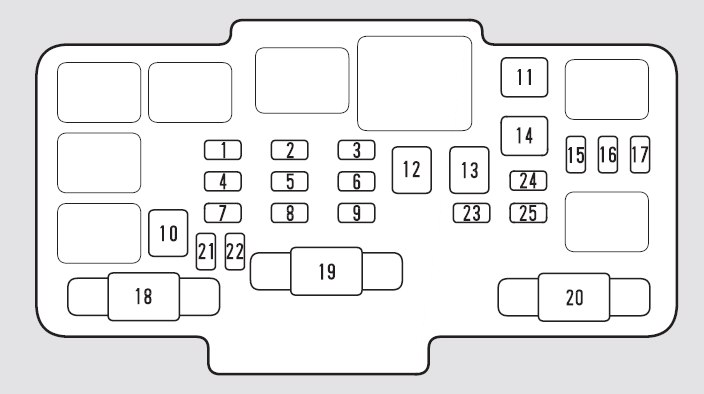

Honda CR-V (2002-2004) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	20 A	Wentylator skraplacza
2	15 A	Światła postojowe
3	15 A	Wewnętrzne światło
4	20 A	Wentylator chłodzący
5	15 A	Światła awaryjne
6	15 A	FI ECU
7	15 A	Klakson, stop
8	—	Nieużywany
9	10 A	Zapasowy
10	30 A	Silnik ABS
11	20 A	Tylny odszraniacz
12	40 A	Silnik nagrzewnicy
13	40 A	Zasilanie okna
14	40 A	Opcja
15	15 A	Lewy reflektor
16	20 A	Zamek od drzwi
17	15 A	Prawy reflektor
18	30 A	ABS F/S
19	100 A	Akumulator
20	50 A	Zapłon 1
21-25	7,5A-30A	Zapasowe bezpieczniki

Zobacz także: Honda CR-V (2005-2006) - skrzynka bezpieczników i przekaźników

Przedział pasażerski

Wewnętrzna skrzynka bezpieczników znajduje się pod kolumną kierownicy.
Aby zdjąć pokrywę, pociągnij ją do siebie i wyjmij pokrywę z zawiasów.

Honda CR-V (2002-2004) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	15 A	Cewka zapłonowa
2	10 A	Gniazdo zasilania tylnych akcesoriów
3	10 A	Światła do jazdy dziennej (modele kanadyjskie)
4	10 A	ACG
5	—	Nieużywany
6	7,5 A	Przekaźnik okna zasilania
7	20 A	Szyberdach
8	7,5 A	Akcesoria, Radio
9	7,5 A	Tylna wycieraczka
10	7,5 A	Licznik
11	—	Nieużywany
12	7,5 A	Światła do jazdy dziennej (modele kanadyjskie)
13	10 A	SRS
14	10 A	Zdalne sterowanie lusterek
15	20 A	Podgrzewacz LAF
16	20 A	Podgrzewane siedzenie
17	15 A	Pompa paliwowa
18	15 A	Przednie gniazdo zasilania akcesoriów
19	7,5 A	Włącznik światła sygnalizacyjnego
20	20 A	Przednia wycieraczka
21	—	Nieużywany
22	20 A	Przednie prawe okno
23	20 A	Przednie lewe okno
24	20 A	Tylne lewe okno
25	20 A	Tylne prawe okno
