Honda Civic XII (2022-2023) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
6 stycznia, 2023

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Honda Civic XII

Dotyczy pojazdów wyprodukowanych w latach:

2022, 2023.

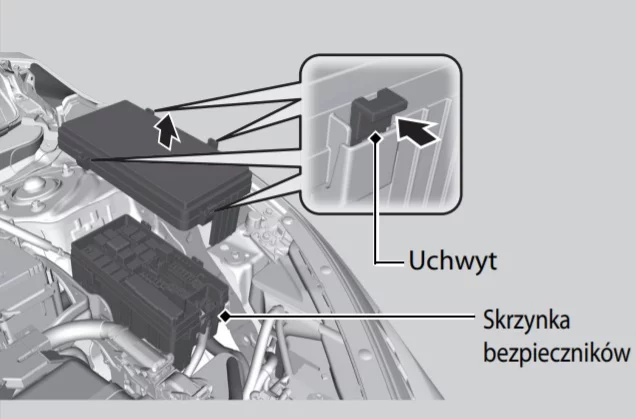

Skrzynka bezpieczników w komorze silnika

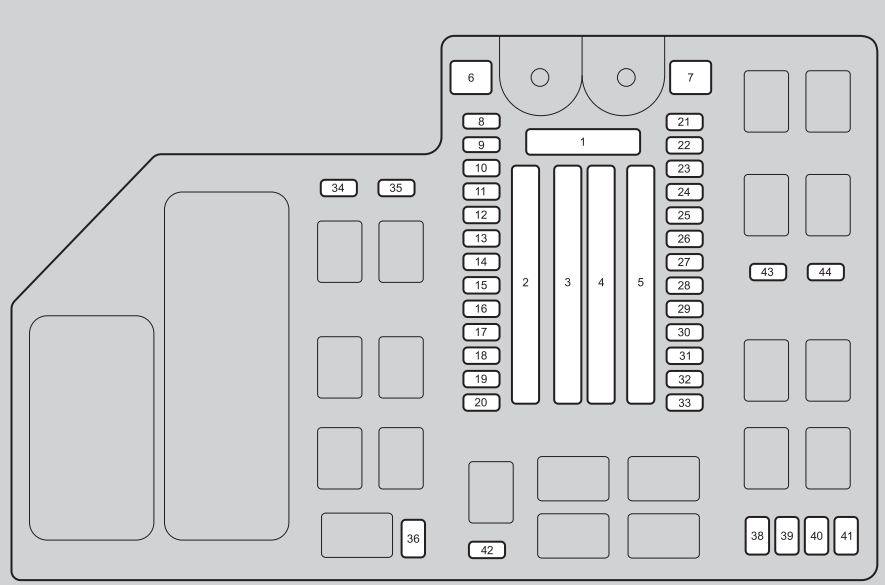

Umiejscowiona przy akumulatorze 12 V. Nacisnąć zatrzaski, aby otworzyć skrzynkę. Rozmieszczenie bezpieczników zostało przedstawione na poniższym schemacie. Bezpiecznik można zlokalizować po numerze, porównując schemat z tabelą.

Honda Civic XII (2022-2023) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	175 A	Bateria
2	60 A	Skrzynka bezpieczników wyposażenia opcjonalnego
2	40A	Skrzynka bezpieczników wyposażenia opcjonalnego 2
2	60A	Główna skrzynka bezpieczników
3	40 A	Odszranianie tylne
3	40 A	A/C PTC1
3	30A	Silnik dmuchawy
3	40 A	A/C PTC2
4	40 A	ESB
4	40 A	Silnik ABS/VSA
4	40 A	RFC
4	30A	Silnik P-ACT
4	30A	Główny IG
4	30A	Moduł przekaźników 2
5	30A	Option6
5	30A	Przednie wycieraczki
5	70A	EPS
5	30A	Moduł przekaźników 1
5	40A	ABS/VSA FSR
5	40A	POMPA PŁYNU CHŁODZĄCEGO SILNIKA
5	40A	Główna skrzynka bezpieczników 2
6	–	–
7	30A	IG Main2
8	–	–
9	–	–
10	10A	AUDIO DODATKOWE
11	–	–
12	–	–
13	10A	Podgrzewana kierownica*
14	10A	BATT IR
15	10A	Światła przeciwmgielne przednie*
16	–	–
17	15A	Spryskiwacz
18	10A	Sygnał dźwiękowy, klakson
19	15A	ZAPASOWY
20	15A	AUDIO
21	15A	IGP
22	10A	ZAPASOWY FI-ECU
23	15A	DBW
24	7,5A	Przekaźnik RFC
25	7,5A	PCU EWP
26	7,5A	MODUŁ ECU P-ACT
27	10A	LCM L
28	15A	Wtryskiwacze
29	10A	Światła stop
30	15A	LCM R
31	15A	Cewka zapłonowa
32	20A	EVTC
33	15A	Światła awaryjne
34	7,5A	IG1 WYBIERAK BIEGÓW
36	7,5A	IG1 MON2
38	10A	IGB
39	15A	IGA
41	10A	IGPS(LAF)
42	7,5A	IG1 ESB

Zobacz także: Honda Odyssey RL6 (2018-2023) - skrzynka bezpieczników i przekaźników

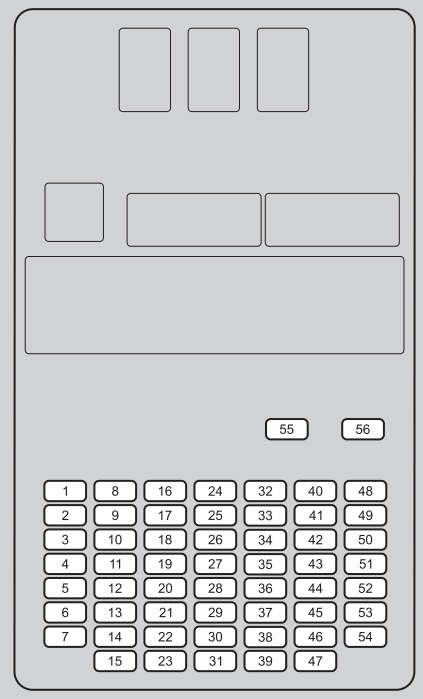

Skrzynka bezpieczników w przedziale pasażerskim

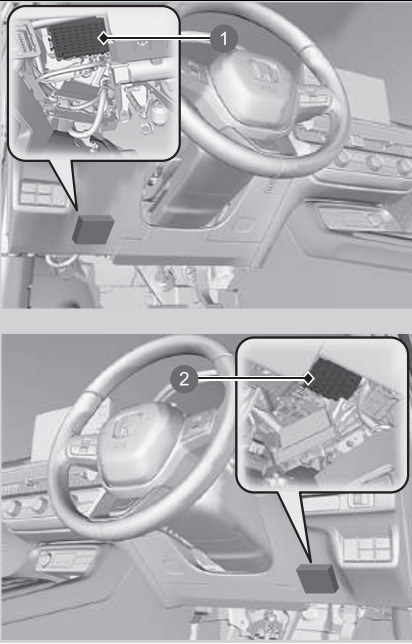

Umiejscowiona pod deską rozdzielczą.

1. Skrzynka bezpieczników (wersja z kierownicą z lewej strony)
2. Skrzynka bezpieczników (wersja z kierownicą z prawej strony)

Numer	Ampery [A]	Opis
1	Elektrycznie sterowana szyba kierowcy	20
2	Elektrycznie sterowana szyba pasażera	20
3	Elektrycznie sterowana prawa tylna szyba	20
4	Elektrycznie sterowana lewa tylna szyba	20
5	Option IG1	10
6	SRS	10
7	Pokrywa bagażnika MTR	10
8	–	–
9	Przednie gniazdo zasilania akcesoriów	20
10	Zamek drzwi	20
11	WSKAŹNIKI	10
12	IG1 Option3 (ST CUT)	10
13	IG1 Option2 (RR WIP)	10
14	IG1 Option6 (VB SOL)	10
15	Odblokowanie drzwi kierowcy	10
16	Dach panoramiczny*	20
17	SBW1	10
18	–	–
19	–	–
20	Światło przeciwmgielne tylne	10
21	Gniazdo akcesoriów w bagażniku	20
22	System dostępu bezkluczykowego	10
23	Zablokowanie drzwi kierowcy	10
24	SBW2	7,5
25	IMG	10
26	SRS	10
27	ST CUT RLY	20
28	IG1 Option5	10
29	Pompa paliwowa	15
30	Tryb odblokowania drzwi z lewej strony	10
31	Tryb odblokowania drzwi z prawej strony	10
32	–	–
33	–	–
34	–	–
35	–	–
36	Option3 (SUNSHADE)*	20
37	IGA2	15
38	–	–
39	Blokada drzwi z prawej strony	10
40	Fotel kierowcy sterowany elektrycznie (REC/RR H)*	20
41	Fotel kierowcy sterowany elektrycznie (SLIDE / FR H)*	20
42	–	–
43	AIRCON (klimatyzacja)	10
44	Światła do jazdy dziennej	10
45	ACC (akcesoria)	10
46	AKCESORIA, BLOKADA KLUCZYKA	10
47	Blokada drzwi z lewej strony	10
48	Ogrzewanie przednich foteli	20
49	Fotel pasażera sterowany elektrycznie (REC)*	20
50	Elektrycznie regulowane podparcie odcinka lędźwiowego kierowcy	10
51	Elektryczne podparcie odcinka lędźwiowego pasażera*	10
52	–	20
53	Fotel pasażera sterowany elektrycznie (SLIDE)*	20
54	Option1 / pokrywa wlewu paliwa	10
55	WZMACNIACZ AUDIO*	30
56	–	30
