Honda Civic Hybrid (2003-2005) – skrzynka bezpieczników i przekaźników

Schematy skrzynek bezpieczników i przekaźników – Honda Civic Hybrid

Dotyczy pojazdów wyprodukowanych w latach:

2003, 2004, 2005.

Za zapalniczkę (gniazda zasilania) w Honda Civic Hybrid odpowiada bezpiecznik nr 18 w skrzynce bezpieczników tablicy rozdzielczej.

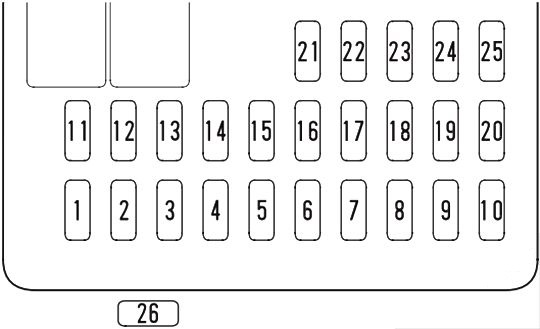

Wewnętrzna skrzynka bezpieczników znajduje się pod kolumną kierownicy.

Numer	Ampery [A]	Opis
1	15 A	Cewka zapłonowa IN
2	20 A	Podgrzewacz LAF
3	(10 A)	(Światła do jazdy dziennej (w modelach kanadyjskich))
4	10 A	FI-ECU
5	—	Nieużywany
6	7,5 A	Przekaźnik zasilania okna
7	—	Nieużywany
8	7,5 A	Akcesoria, Radio
9	15 A	Cewka zapłonowa EX
10	7,5 A	Licznik
11	7,5 A	ABS
12	(7,5 A)	(Światła do jazdy dziennej (w modelach kanadyjskich))
13	10 A	SRS
14	10 A	Zdalne sterowanie lusterkiem
15	(10 A)	(SCTY (opcjonalny system bezpieczeństwa))
16	7,5 A	IMA
17	15 A	Pompa paliwowa
18	15 A	Gniazdo zasilania akcesoriów
19	7,5 A	Włącz światła sygnalizacyjne
20	20 A	Przednia wycieraczka
21	7,5 A	STS (przełącznik kierownicy)
22	20 A	Przednie prawe okno
23	20 A	Przednie lewe okno
24	20 A	Tylne lewe okno
25	20 A	Tylne prawe okno
26	7,5 A	Przekaźnik wentylatora chłodzącego

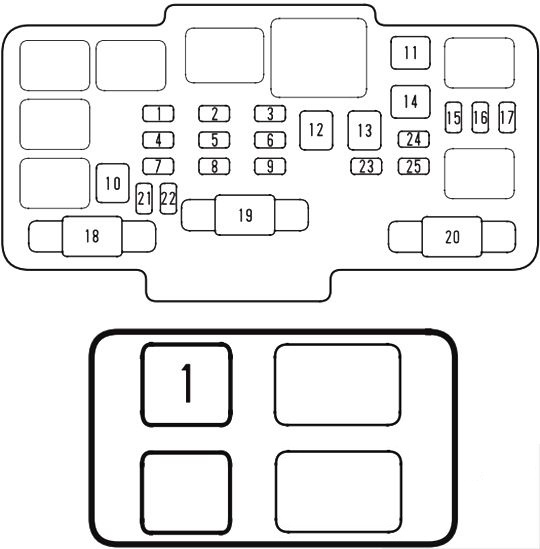

Skrzynka bezpieczników pod maską znajduje się w komorze silnika po stronie kierowcy.

Dodatkowa skrzynka bezpieczników znajduje się w komorze silnika, przed główną skrzynką bezpieczników.

Numer	Ampery [A]	Opis
1	20 A	Wentylator skraplacza
2	10 A	IMA
3	10 A	Małe światło
4	20 A	Wentylator chłodzący
5	10 A	Światła awaryjne
6	15 A	FI ECU
7	15 A	Klakson, stop
8	20 A	ABS F/S
9	10 A	Zapasowy
10	40 A	Silnik ABS
11	30 A	Tylny odszraniacz
12	40 A	Silnik nagrzewnicy
13	40 A	Zasilanie okna
14	40 A	Opcja
15	15 A / 20 A	Lewy reflektor
16	20 A	Zamek od drzwi
17	15 A / 20 A	Prawy reflektor
18	60 A	EPS
19	80 A	Akumulator
20	50 A	Zapłon 1
21-25	7,5A-30A	Zapasowe bezpieczniki

		WTÓRNA SKRZYNKA BEZPIECZNIKÓW POD MASKĄ
1	20 A	Wentylator chłodzący
