Honda Civic (2019) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
16 kwietnia, 2022

Schematy skrzynek bezpieczników i przekaźników – Honda Civic

Dotyczy pojazdów wyprodukowanych w latach:

2019.

Za zapalniczkę (gniazda zasilania) odpowiada bezpiecznik nr 29 (gniazdo zasilania akcesoriów przednich) w skrzynce bezpieczników tablicy rozdzielczej.

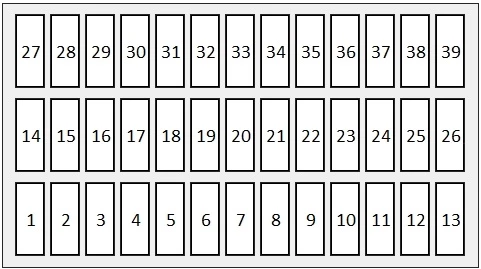

Przedział pasażerski

Znajduje się pod deską rozdzielczą.
Lokalizacje bezpieczników są pokazane na etykiecie na panelu bocznym.

Honda Civic (2019) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Akcesorium	10 A
2	Nieużywane (modele z inteligentnym systemem wprowadzania) Blokada klawiszy (modele bez inteligentnego systemu wprowadzania) (modele CVT)	(5A)
3	Nieużywane (modele bez odłączanego haka holowniczego) Tylna wycieraczka (modele z odłączanym hakiem holowniczym)	(10 A)
4	Przednia kamera z czujnikiem (modele z inteligentnym systemem wprowadzania)	(5A)
4	Skrzynia biegów (modele bez inteligentnego systemu wprowadzania) (modele CVT)	(10 A)
5	Opcja	(10 A)
6	Wskaźnik SRS	(10 A)
7	Licznik	10 A
8	Pompa paliwowa	15 A
9	Klimatyzacja	10 A
10	Nieużywane (modele bez odłączanego haka holowniczego) Tylne gniazdo akcesoriów (modele z odłączanym hakiem holowniczym)	(20A)
11	Kontrola silnika	5 A
12	Zamek drzwi bocznych pasażera	10 A
13	Odblokowanie tylnych drzwi po stronie kierowcy	(10 A)
14	Tylne okno zasilania po stronie kierowcy	(20A)
15	Elektryczna szyba pasażera z przodu	20 A
16	Zamek od drzwi	20 A
17	Skrzynia biegów (modele z inteligentnym systemem wprowadzania) (modele CVT)	(10 A)
17	Przednia kamera z czujnikiem (modele bez inteligentnego systemu wprowadzania)	(5A)
18	Nieużywane (modele bez odłączanego haka holowniczego) Elektrycznie regulowane podparcie lędźwiowego fotela kierowcy (modele z odłączanym hakiem holowniczym)	(10 A)
19	Szyberdach	(20A)
20	Nieużywany (modele bez odłączanego haka holowniczego) Rozrusznik (modele z odłączanym hakiem holowniczym)	(10 A)
21	ACG	10 A
22	Światła dzienne	(10 A)
23	Nieużywane (modele bez odłączanego haka holowniczego) Tylne światło przeciwmgielne (modele z odłączanym hakiem holowniczym)	(10 A)
24	Przednia kamera z czujnikiem	(5A)
25	Zamek drzwi kierowcy	(10 A)
26	Odblokowanie drzwi bocznych pasażera	10 A
27	Tylne okno elektryczne po stronie pasażera	(20A)
28	Okno zasilania kierowcy	20 A
29	Gniazdo zasilania akcesoriów przednich	20 A
30	Smart Entry (modele z inteligentnym systemem wejściowym) Nie używane (modele bez inteligentnego systemu wejściowego)	(10 A)
31	Elektrycznie pochylany fotel kierowcy	(20A)
32	Ogrzewanie przednich siedzeń	(20A)
33	Elektrycznie przesuwane siedzenie kierowcy	(20A)
34	VSA/ABS	10 A
35	SRS	10 A
36	—	—
37	Nieużywane (modele bez zdejmowanego haka holowniczego) Opcja (modele z odłączanym hakiem holowniczym)	(10 A)
38	Zamek tylnych drzwi po stronie kierowcy (modele bez odłączanego haka holowniczego) Zamek drzwi po stronie kierowcy (modele z odłączanym hakiem holowniczym)	(10 A)
39	Odblokowanie drzwi kierowcy	(10 A)

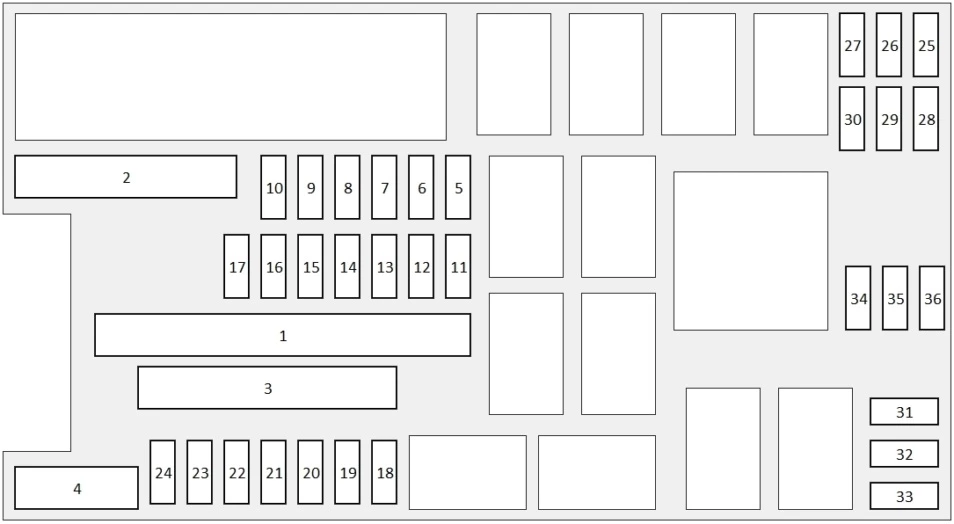

Komora silnika

Znajduje się w pobliżu akumulatora.
Lokalizacje bezpieczników są pokazane na pokrywie skrzynki bezpieczników.

Honda Civic (2019) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Elektrycznie podgrzewane tylne siedzenia pasażera (modele bez trybu SPORT) (modele bez odłączanego haka holowniczego)	(60A)
1	Ogrzewania tylnych siedzeń z systemem adaptacyjnych amortyzatorów (modele z trybem SPORT) (modele bez odłączanego haka holowniczego)	60 A
1	Blok opcji 1 (modele z odłączanym hakiem holowniczym)	(60A)
1	Wentylator chłodzący (silnik 2,0 l) (modele bez odłączanego haka holowniczego) DCDC 1 (modele z odłączanym hakiem holowniczym)	(30A)
1	1 wentylator chłodzący (silnik 1,5 l)	(50 A)
1	Nieużywany (modele bez odłączanego haka holowniczego) Premium Amp (modele z odłączanym hakiem holowniczym)	(30A)
1	IG Main (modele z inteligentnym systemem wprowadzania) (modele bez odłączanego haka holowniczego)	30 A
1	IG Main 2 (modele z inteligentnym systemem wjazdu) (modele z odłączanym hakiem holowniczym) Nie używany (modele bez inteligentnego systemu wjazdu)	(30A)
1	Główne światła drogowe	30 A
1	Akumulator	125 A
2	EPS	70 A
2	IG Main (modele bez zdejmowanego haka holowniczego) IG Main 1 (modele z odłączanym hakiem holowniczym)	30 A 50 A
2	Opcja skrzynki bezpieczników	(40A)
2	Skrzynka bezpieczników (modele bez odłączanego haka holowniczego) Skrzynka bezpieczników 1 (modele z odłączanym hakiem holowniczym)	60 A
2	Silnik wycieraczki przedniej	30 A
2	Główne światła mijania	30 A
3	Tylny odszraniacz	40 A
3	Rozrusznik (modele z inteligentnym systemem wprowadzania) — (modele bez inteligentnego systemu wprowadzania)	(30A)
3	Skrzynka bezpieczników (modele bez odłączanego haka holowniczego) Skrzynka bezpieczników 2 (modele z odłączanym hakiem holowniczym)	40 A
3	Silnik ABS/VSA	40 A
3	ABS/VSA FSR	40 A
3	Silnik dmuchawy	40 A
4	Nieużywany (modele bez zdejmowanego haka holowniczego) PTC 4 (modele z odłączanym hakiem holowniczym)	(40A)
4	Nieużywany (modele bez zdejmowanego haka holowniczego) PTC 4 (modele z odłączanym hakiem holowniczym)	(40A)
4	Nieużywany (modele bez zdejmowanego haka holowniczego) PTC 4 (modele z odłączanym hakiem holowniczym)	(40A)
4	Nieużywany (modele bez zdejmowanego haka holowniczego) PTC 4 (modele z odłączanym hakiem holowniczym)	(40A)
5	Wentylator chłodzący	(5A)
6	Spryskiwacze	15 A
7	FI Główny	15 A
8	FI Sub (modele bez odłączanego haka holowniczego)	15 A
8	Światła stopu (modele z odłączanym hakiem holowniczym)	10 A
9	Światła stopu (modele bez odłączanego haka holowniczego)	10 A
9	FI Sub (modele z odłączanym hakiem holowniczym)	15 A
10	Wtryskiwacz (silnik 1,5L)	(15A)
11	LAF	5 A
12	FI ECU	10 A
13	Światła postojowe (modele bez odłączanego haka holowniczego)	10 A
13	Światła awaryjne (modele z odłączanym hakiem holowniczym)	15 A
14	Światła awaryjne (modele bez odłączanego haka holowniczego)	15 A
14	Ogrzewania tylnych siedzeń (modele z odłączanym hakiem holowniczym)	(15A)
15	Cewka IG	15 A
16	Skrzynia biegów (modele CVT)	(15A)
17	Światła dzienne	(10 A)
18	Zapasowe	10 A
19	Audio	(15A)
20	Audio AMP (modele bez odłączanego haka holowniczego)	(30A)
20	Światła postojowe (modele z odłączanym hakiem holowniczym)	10 A
21	Światła wewnętrzne	10 A
22	Przednie światła przeciwmgielne	(15A)
23	Sprężarka klimatyzacji	(10 A)
24	Klakson	10 A
25	Światło mijania lewego reflektora (modele bez odłączanego haka holowniczego) Nie używane (modele z odłączanym hakiem holowniczym)	10 A
26	Światła mijania prawego reflektora (modele bez odłączanego haka holowniczego) Światła mijania lewego reflektora (modele z odłączanym hakiem holowniczym)	10 A
27	VB ACT (silnik 1,5 l) (modele bez odłączanego haka holowniczego) Prawe światło mijania przedniego reflektora (modele z odłączanym hakiem holowniczym)	(10 A)
28	Światło drogowe lewego reflektora (modele bez odłączanego haka holowniczego) Nieużywane (modele z odłączanym hakiem holowniczym)	10 A
29	Światła drogowe prawego reflektora (modele bez odłączanego haka holowniczego) Światła drogowe lewego reflektora (modele z odłączanym hakiem holowniczym)	10 A
30	Nieużywane (modele bez odłączanego haka holowniczego) Prawe światło drogowe (modele z odłączanym hakiem holowniczym)	10 A
31	Ogrzewania tylnych siedzeń (modele bez odłączanego haka holowniczego)	(15A)
31	Elektrycznie przesuwany fotel pasażera (modele z odłączanym hakiem holowniczym)	(20A)
32	Elektrycznie przesuwany fotel pasażera (modele bez trybu SPORT) (modele bez odłączanego haka holowniczego)	(20A)
32	Nie używany (modele z trybem SPORT) (modele bez odłączanego haka holowniczego)	—
32	Elektrycznie rozkładany fotel pasażera (modele z odłączanym hakiem holowniczym)	(20A)
33	Elektrycznie pochylany fotel pasażera (modele bez trybu SPORT) (modele bez odłączanego haka holowniczego)	(20A)
33	Adaptive Damper System (modele z trybem SPORT) (modele bez odłączanego haka holowniczego)	15 A
33	VB ACT (modele z odłączanym hakiem holowniczym)	(5A)
34	Nieużywany (modele bez odłączanego haka holowniczego)	—
35	Nieużywany (modele bez odłączanego haka holowniczego)	—
36	Nieużywany (modele bez odłączanego haka holowniczego)	—
