Schematy skrzynek bezpieczników i przekaźników – Honda Civic
Dotyczy pojazdów wyprodukowanych w latach:
2008, 2009.
Za zapalniczkę (gniazda zasilania) w Honda Civic odpowiada bezpieczniki 28 (gniazdo akcesoriów z tyłu) i 29 (gniazdo akcesoriów) w skrzynce bezpieczników tablicy rozdzielczej.
Przedział pasażerski
Wewnętrzna skrzynka bezpieczników znajduje się pod kolumną kierownicy.
| Numer |
Ampery [A] |
Opis |
| 1 |
7,5 A |
Zasilanie okna |
| 2 |
15 A |
Pompa paliwowa |
| 3 |
10 A |
Alternator |
| 4 |
7,5 A |
ABS/VSA |
| 5 |
(15A) |
Podgrzewany fotel (jeśli jest w wyposażeniu) |
| 6 |
(20A) |
Przednie światło przeciwmgielne (jeśli jest w wyposażeniu) |
| 7 |
(7,5 A) |
TPMS (jeśli jest w wyposażeniu) |
| 8 |
— |
Nieużywany |
| 9 |
7,5 A |
SZWO |
| 10 |
7,5 A |
Licznik |
| 11 |
10 A |
SRS |
| 12 |
10 A |
Prawe światło drogowe |
| 13 |
10 A |
Światło drogowe lewego reflektora |
| 14 |
7,5 A |
Małe światło (wnętrze) |
| 15 |
7,5 A |
Małe światło (zewnętrzne) |
| 16 |
10 A |
Prawy reflektor mijania |
| 17 |
10 A |
Światła mijania lewego reflektora |
| 18 |
20 A |
Główne światła drogowe |
| 19 |
15 A |
Małe światła (główne) |
| 20 |
— |
Nieużywany |
| 21 |
20 A |
Główne światła mijania |
| 22 |
(7,5 A) |
HAC (jeśli jest w wyposażeniu) |
| 23 |
(7,5 A) |
STS (jeśli jest w wyposażeniu) |
| 24 |
(20A) |
Szyberdach (jeśli jest w wyposażeniu) |
| 25 |
20 A |
Zamek od drzwi |
| 26 |
20 A |
Zasilanie okna kierowcy |
| 27 |
(20A) |
HAC OP (jeśli jest w wyposażeniu) |
| 28 |
(15A) |
Tylne gniazdo akcesoriów (jeśli jest na wyposażeniu) |
| 29 |
15 A |
Akcesorium |
| 30 |
20 A |
Zasilanie okna pasażera |
| 31 |
— |
Nieużywany |
| 32 |
20 A |
Prawe tylne okno |
| 33 |
20 A |
Lewe tylne okno |
| 34 |
— |
Nieużywany |
| 35 |
7,5 A |
Akcesoria do radia |
| 36 |
10 A |
HAC |
| 37 |
7,5 A |
Światła do jazdy dziennej |
| 38 |
30 A |
Przednia wycieraczka |

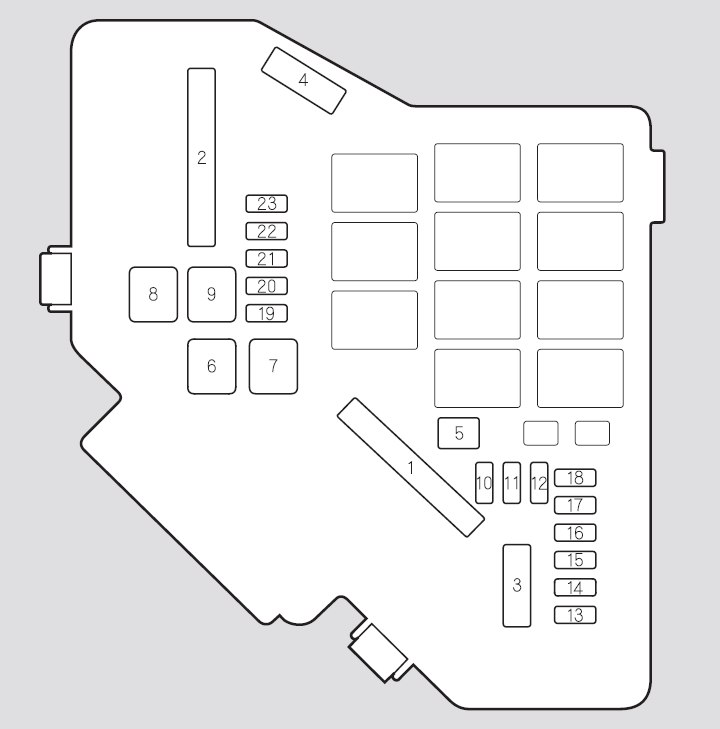

Komora silnika
Skrzynka bezpieczników pod maską znajduje się po stronie kierowcy, obok zbiornika płynu hamulcowego.
| Numer |
Ampery [A] |
Opis |
| 1 |
100 A |
Główny bezpiecznik |
| 1 |
(70A) |
EPS (jeśli jest w wyposażeniu) |
| 2 |
60 A |
Opcja główna |
| 2 |
50 A |
Główny wyłącznik zapłonu |
| 3 |
30 A |
Silnik ABS/VSA |
| 3 |
30 A |
ABS/VSA F/S |
| 3 |
40 A |
ABS/VSA F/S (w modelach z systemem VSA) |
| 4 |
50 A |
Reflektor główny |
| 4 |
40 A |
Główne okno zasilania |
| 5 |
— |
Nieużywany |
| 6 |
20 A |
Silnik wentylatora pomocniczego |
| 7 |
20 A |
Główny silnik wentylatora (M/T) |
| 7 |
30 A |
Główny silnik wentylatora (A/T) |
| 8 |
30 A |
Tylny odmgławiacz |
| 9 |
40 A |
Dmuchacz |
| 10 |
10 A |
Światła awaryjne |
| 11 |
15 A |
FI Sub |
| 12 |
15 A |
Światła stop i klakson |
| 13 |
— |
Nieużywany |
| 14 |
— |
Nieużywany |
| 15 |
7,5 A |
Poziom oleju IGPS |
| 16 |
— |
Nieużywany |
| 17 |
(15A) |
Wzmacniacz audio (jeśli jest w wyposażeniu) |
| 18 |
15 A |
Cewka IG |
| 19 |
15 A |
FI Główny |
| 20 |
7,5 A |
Sprzęgło MG |
| 21 |
15 A |
DBW |
| 22 |
7,5 A |
Wewnętrzne światło |
| 23 |
10 A |
Zapasowe |
