Schemat skrzynek bezpieczników i przekaźników – Honda Accord
Dotyczy pojazdów nowych w latach:
2020, 2021, 2022, 2023.

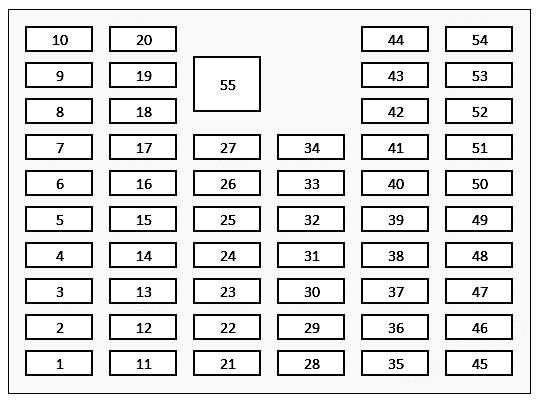

Przedział pasażerski
W przedziale pasażerskim skrzynka bezpieczników znajduje się na dole tablicy rozdzielczej po stronie kierowcy.
Opis
| 1 |
– |
| 2 |
10A Drzwi otwierane na lewą stronę |
| 3 |
10A Drzwi otwierane na prawą stronę |
| 4 |
10A Zasilanie z wyłącznika zapłonu (ACC) |
| 5 |
7,5 A Blokowanie zasilania z wyłącznika zapłonu (ACC KEY LOCK) |
| 6 |
10A Poduszki powietrzne (SRS) |
| 7 |
– |
| 8 |
10A Sterowanie silnikiem (IG HOLD 2) |
| 9 |
10A System SMART |
| 10 |
– |
| 11 |
10A Zamykanie drzwi z lewej strony |
| 12 |
10A Zamykanie drzwi kierowcy |
| 13 |
10A Drzwi otwierane na prawą stronę |
| 14 |
Opcja 10A |
| 15 |
10A Światła do jazdy dziennej |
| 16 |
Gniazdka elektryczne 20A (zapalniczka) |
| 17 |
20A Szyberdach |
| 18 |
– |
| 19 |
– |
| 20 |
10A Elektroniczna jednostka sterująca SBW |
| 21 |
10A Otwieranie drzwi kierowcy |
| 22 |
– |
| 23 |
– |
| 24 |
Wzmacniacz 20A |
| 25 |
– |
| 26 |
– |
| 27 |
– |
| 28 |
– |
| 29 |
– |
| 30 |
– |
| 31 |
– |
| 32 |
15A Sterowanie silnikiem (IG HOLD 3) |
| 33 |
20A Regulacja (zasilanie) fotela kierowcy |
| 34 |
20A Regulacja fotela pasażera (zasilanie) |
| 35 |
Opcja 10A |
| 36 |
10A Licznik |
| 37 |
Opcja 10A |
| 38 |
20A Regulacja (zasilanie) fotela kierowcy |
| 39 |
20A Regulacja fotela pasażera (zasilanie) |
| 40 |
10A Regulacja (zasilanie) fotela kierowcy (dolne oparcie) |
| 41 |
– |
| 42 |
20A AVS |
| 43 |
Opcja 10A |
| 44 |
20A „A-D-S” |
| 45 |
– |
| 46 |
System SRS 10A |
| 47 |
– |
| 48 |
10A HUD, wyświetlacz Head-up |
| 49 |
20A Zamek drzwi |
| 50 |
20A Gniazda przednie (zapalniczka) |
| 51 |
20A Elektrycznie sterowana tylna prawa szyba |
| 52 |
20A Elektryczna szyba tylna lewa |
| 53 |
20A Okno elektryczne pasażera z przodu |
| 54 |
20A Sterownik elektrycznego podnośnika szyby |
| 55 |
– |
Przedział pasażerski
Pod maską, w komorze silnika po lewej stronie, znajduje się główny bezpiecznik i skrzynka przekaźników. Aby uzyskać dostęp, należy zdjąć pokrywę ochronną.
Opis
| 1 |
Akumulator 125A |
| 2 |
70A – |
| 2 |
70A EPS |
| 2 |
30A- |
| 2 |
60A Główna skrzynka bezpieczników 2 |
| 2 |
40A EBB |
| 2 |
40A ABS/VSA FSR |
| 2 |
– |
| 2 |
Główny IG 30A |
| 3 |
40A Tylny odszraniacz |
| 3 |
60A Główna skrzynka bezpieczników 1 |
| 3 |
30A – |
| 3 |
40A Silnik nagrzewnicy |
| 3 |
40A – |
| 3 |
30A ST MG |
| 3 |
30A Silnik wentylatora pomocniczego |
| 3 |
30A |
| 4 |
30A |
| 4 |
70A Skrzynka bezpieczników 2 (opcja) |
| 4 |
40A- |
| 4 |
60A Skrzynka bezpieczników 1 (opcja) |
| 5 |
40A- |
| 5 |
30A Silnik wentylatora głównego |
| 5 |
30A SPM2 |
| 5 |
Silnik 40A ABS/VSA |
| 5 |
30A IG Główny 2 |
| 5 |
30A Silnik wycieraczek |
| 6 |
30A SRM1 |
| 7 |
– |
| 8 |
– |
| 9 |
10A Światło stopu |
| 10 |
15A TCU (opcja) |
| 11 |
Wtryskiwacz 20A (INJ) |
| 12 |
10A TCU2 (opcja) |
| 13 |
15A IGP |
| 14 |
10A TCU3 (opcja) |
| 15 |
10A Elektroniczna jednostka sterująca FI |
| 16 |
7,5A Czujnik akumulatora |
| 17 |
15A DBW |
| 18 |
15A Cewka zapłonowa |
| 19 |
Alarm 15A (światła awaryjne) |
| 20 |
– |
| 21 |
– |
| 22 |
10A Podgrzewana kierownica (opcja) |
| 23 |
– |
| 24 |
15A AUDIO |
| 25 |
20A Podgrzewane tylne siedzenie (opcja) |
| 26 |
15A Podgrzewana wycieraczka przednia (opcja) |
| 27 |
10A Tylne światło (zapasowe) |
| 28 |
10A Klakson |
| 29 |
10A Przednie światła przeciwmgielne (opcja) |
| 30 |
7.5 Kratka żaluzjowa (opcja) |
| 31 |
Sprzęgło MG 10A |
| 32 |
Silnik spryskiwacza 15A |
| 33 |
– |
| 34 |
10 A |
| 35 |
SUB audio 7,5 A (opcja) |
| 36 |
7,5 A IGPS |
| 37 |
7,5 A IGPS (LAF) |
| 38 |
7.5A VB AKT |
| 39 |
10A IG1 TCU (opcja) |
| 40 |
20A IG1 Pompa paliwa |
| 41 |
7,5 A IG1 ABS/VSA |
| 42 |
10A IG1 ACG |
| 43 |
10A IG1 Rozrusznik |
| 44 |
10A Monitor IG1 |
| 45 |
– |
| Przekaźniki |
| R1 |
PGM-FI Przekaźnik główny 2 (4p) |
| R2 |
Przekaźnik klaksonu |
| R3 |
Przekaźnik świateł przeciwmgielnych |
| R4 |
Przekaźnik sprzęgła sprężarki klimatyzacji |
| R5 |
Przekaźnik silnika dmuchawy |
| R6 |
– |
| R7 |
Przekaźnik odmgławiacza tylnej szyby |
| R8 |
Przekaźnik ogrzewania tylnego siedzenia |
| R9 |
Podgrzewany przekaźnik kierownicy |
| R10 |
Przekaźnik zabawy chłodnicy |
| R11 |
Przekaźnik wentylatora skraplacza klimatyzacji |
| R12 |
Przekaźnik sterowania wentylatorem |
| R13 |
Podgrzewany przekaźnik obszaru wycieraczek przedniej szyby |
| R14 |
Przekaźnik wtryskiwacza |
| R15 |
Płytka przekaźnika |
