GMC Yukon i Yukon XL (2015-2016) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 1 lipca, 2022
GMC Yukon i Yukon XL (2015-2016) - skrzynka bezpieczników i przekaźników

Schemat skrzynek bezpieczników i przekaźników – GMC Yukon i Yukon XL

Dotyczy pojazdów produkowanych w latach:

2015, 2016.

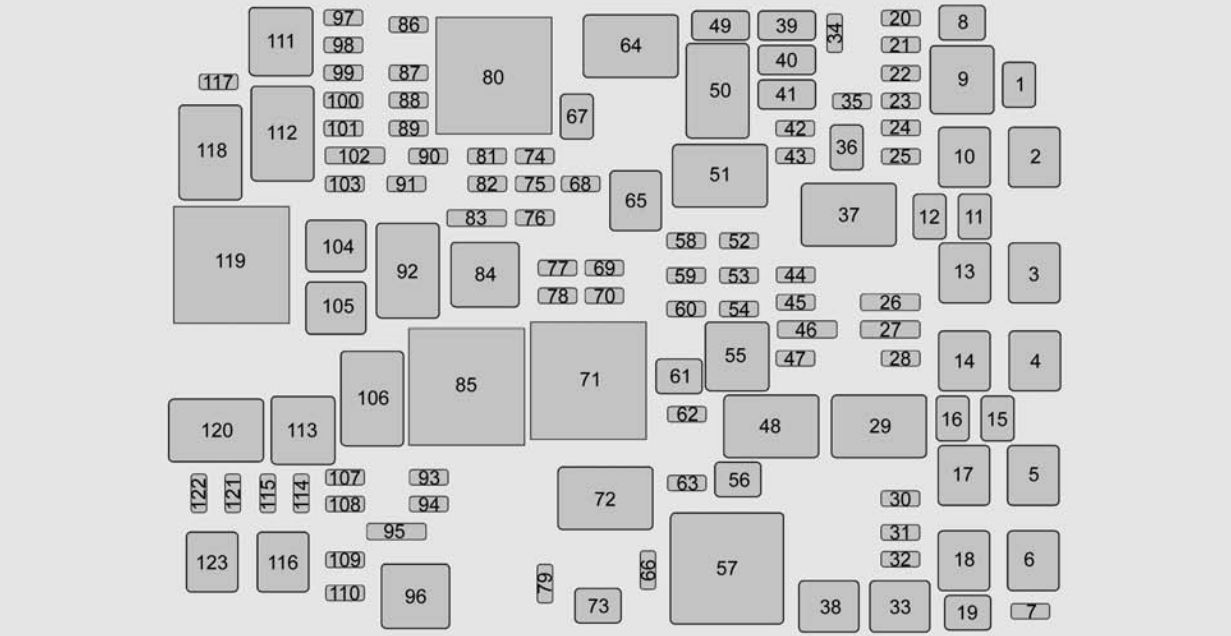

Komora silnika

Blok bezpieczników w komorze silnika znajduje się w komorze silnika po stronie kierowcy pojazdu.

GMC Yukon i Yukon XL (2015-2016) - skrzynka bezpieczników i przekaźników

Numer Opis
1 Elektryczne wysuwane progi
2 Pompa układu przeciwblokującego
3 Wnętrze BEC LT1
4 Pasażer MBS
5 Kompresor poziomujący zawieszenia
6 Elektroniczne sterowanie skrzynią rozdzielczą 4WD
7 Elektryczny hamulec postojowy
8 Wnętrze BEC LT2
9 Tylny BEC 1
10 Sterownik MBS
11 Elektrozawór wydechowy ALC
12 Zintegrowany moduł sterowania podwoziem
13 Tłumienie w czasie rzeczywistym
14 Moduł zasilania pompy paliwa
17 Sterownik MBS
21 Elektrozawór wydechowy ALC
23 Zintegrowany moduł sterowania podwoziem
24 Tłumienie w czasie rzeczywistym
25 Moduł zasilania pompy paliwa
26 Regulowana kontrola napięcia zapasowego/akumulatora
28 Upfitter2
29 Przekaźnik Upfitter2
30 Wycieraczka
31 TIM
34 Lampy zapasowe
35 Zawór przeciwblokujący układu hamulcowego
36 Hamulce przyczepy
37 Przekaźnik Uptitter3
39 Prawe światła stop i kierunkowskaz przyczepy
40 Lewe światła stop i kierunkowskaz przyczepy
41 Lampy parkowania przyczep
42 Prawe lampy postojowe
43 Lewe światła postojowe
44 Upfitter3
45 Automatyczna kontrola poziomu Run/Crank
47 Upfitter4
48 Przekaźnik Uptitter4
49 Lampy cofania
51 Przekaźnik świateł postojowych
59 Przyczepa Euro
60 Sterowanie klimatyzacją
63 Wzmacniacz 1
67 Akumulator przyczepy
69 RC Upfitter 3 i 4
70 Wzmocnienie VBAT 3 i 4
72 Upfitter 1 przekaźnik
74 Zapłon modułu sterującego silnika
75 Różne części zamienne do zapłonu
76 Zapłon skrzyni biegów
77 RC Upfitter 1 i 2
78 VBAT Upfitter 1 i 2
83 Euro Przyczepa RC
84 Przekaźnik pracy/rozruchu
87 Silnik
88 Wtryskiwacz A – nieparzysty
89 Wtryskiwacz B – parzysty
90 Czujnik tlenu B
91 Kontrola przepustnicy
92 Przekaźnik modułu sterującego silnika
93 Klakson
94 Światła przeciwmgielne
95 Reflektory świateł drogowych
100 Czujnik tlenu A
101 Moduł sterujący silnika
102 Moduł sterujący silnika/Moduł sterujący skrzyni biegów
103 Pomocnicze ogrzewanie wewnętrzne
104 Rozrusznik
107 Migawka Aero
109 Policja Upfitter
112 Przekaźnik rozrusznika
114 Spryskiwacz przedniej szyby
115 Spryskiwacz tylnej szyby
116 Wentylator chłodzący w lewo
121 Prawy reflektor HID
122 Lewy reflektor HID
123 Prawy wentylator chłodzący

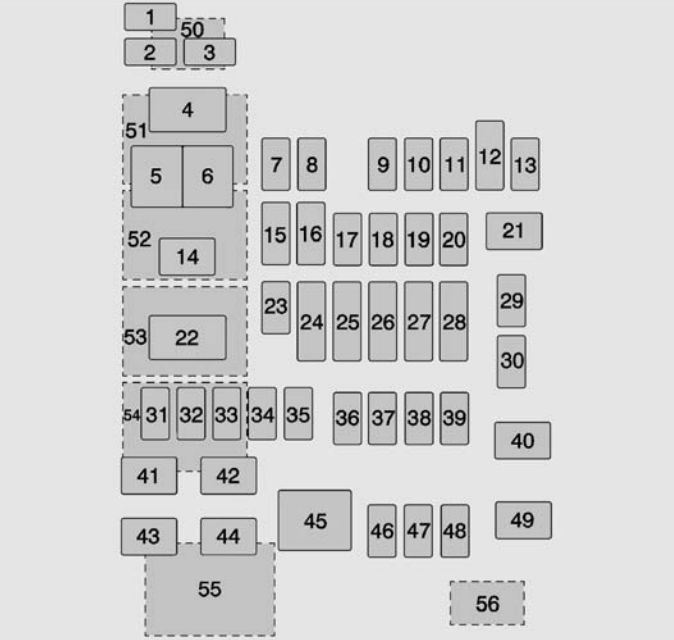

Przedział pasażerski, lewa strona

Lewe drzwiczki dostępu do bloku bezpieczników tablicy rozdzielczej znajdują się na krawędzi tablicy rozdzielczej po stronie kierowcy.

Zobacz także:  GMC Terrain (2017) - skrzynka bezpieczników i przekaźników

GMC Yukon i Yukon XL (2015-2016) - skrzynka bezpieczników i przekaźników

Numer Opis
1 Nieużywany
2 Nieużywany
3 Nieużywany
4 Gniazdo zasilania akcesoriów 1
5 Zachowane zasilanie akcesoriów/akcesoria
6 APO/BATT
7 Uniwersalny mechanizm otwierania drzwi garażowych/wewnętrzne lusterko wsteczne
8 Pozycjonowane akcesoria SEO
9 Nieużywany
10 Moduł sterowania nadwozia 3
11 Moduł sterowania nadwozia 5
12 Podświetlenie elementów sterujących na kierownicy
13 Nieużywany
14 Nieużywany
15 Nieużywany
16 Dyskretny logiczny czujnik zapłonu
17 VPM
18 Moduł okna lustrzanego
19 Moduł sterowania nadwozia 1
20 Przedni Stół (jeśli jest na wyposażeniu)
21 Nieużywany
22 Nieużywany
23 Nieużywany
24 Nagrzewnica, Wentylacja i Klimatyzacja Zapłon/Nagrzewnica, Pomocnicza Wentylacja i Klimatyzacja
25 Zapłon zestawu wskaźników/moduł diagnostyczny wykrywania zapłonu
26 Przechyl kolumnę/SEO, Blokada przechylnej kolumny 1/SEO
27 Złącze łącza danych/ moduł siedzenia kierowcy
28 Wejście pasywne/Pasywny start/Nagrzewnica, Wentylacja i Klimatyzacja Akumulator
29 Kradzież treści
30 Nieużywany
31 Nieużywany
32 Nieużywany
33 SEO/automatyczna kontrola poziomu
34 Elektrycznie regulowany pedał parkowania (jeśli jest na wyposażeniu)
35 Nieużywany
36 Różne R/C
37 Podgrzewana kierownica
38 Blokada kolumny kierownicy 2 (jeśli jest w wyposażeniu)
39 Bateria zestawu wskaźników
40 Nieużywany
41 Nieużywany
42 Euro Przyczepa (jeśli jest w wyposażeniu)
43 Drzwi lewe
44 Fotel kierowcy
45 Nieużywany
46 Prawe podgrzewane/chłodzone siedzenie
47 Lewe podgrzewane/chłodzone siedzenie
48 Nieużywany
49 Nieużywany
50 Gniazdo zasilania akcesoriów 2
51 Nieużywany
52 Zachowany przekaźnik zasilania akcesoriów/przekaźnik akcesoriów
53 Przekaźnik pracy/rozruchu
54 Nieużywany
55 Nieużywany
56 Nieużywany

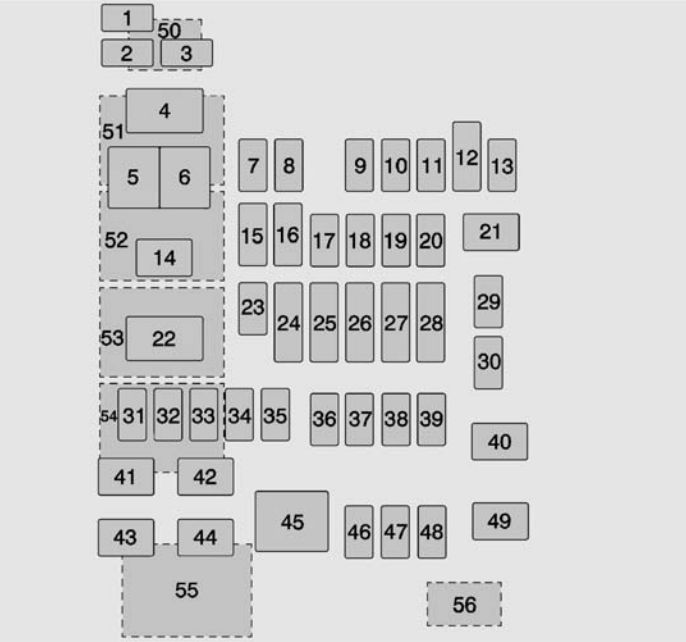

Przedział pasażerski, prawa strona

Prawe drzwiczki dostępu do bloku bezpieczników tablicy rozdzielczej znajdują się na krawędzi tablicy rozdzielczej po stronie pasażera.

Zobacz także:  GMC Savana (2008-2010) - skrzynka bezpieczników i przekaźników

GMC Yukon i Yukon XL (2015-2016) - skrzynka bezpieczników i przekaźników

Numer Opis
1 Nieużywany
2 Nieużywany
3 Nieużywany
4 Gniazdo zasilania akcesoriów 4
5 Nieużywany
6 Nieużywany
7 Nieużywany
8 Pudełko na rękawiczki
9 Nieużywany
10 Nieużywany
11 Nieużywany
12 Sterowanie na kierownicy
13 Moduł sterowania nadwozia 8
14 Nieużywany
15 Nieużywany
16 Nieużywany
17 Nieużywany
18 Nieużywany
19 Moduł sterowania nadwozia 4
20 Rozrywka na tylnych siedzeniach
21 Szyberdach
22 Nieużywany
23 Nieużywany
24 Nieużywany
25 Nieużywany
26 Informacje/poduszka powietrzna
27 Zapasowy/RF WDW RN SW
28 Wykrywanie przeszkód/USB
29 Radio
30 Nieużywany
31 Nieużywany
32 Nieużywany
33 Nieużywany
34 Nieużywany
35 SEO B2
36 SEO
37 Moduł sterowania nadwozia 2
38 Inwerter klimatyzacji
39 Nieużywany
40 Nieużywany
41 Nieużywany
42 Nieużywany
43 Nieużywany
44 Silnik okna prawych drzwi
45 Dmuchawa przednia
46 Moduł sterowania nadwozia 6
47 Moduł sterowania nadwozia 7
48 Wzmacniacz
49 Prawe przednie siedzenie
50 Gniazdo zasilania akcesoriów 3
51 Nieużywany
52 Zachowany przekaźnik zasilania akcesoriów/przekaźnik akcesoriów
53 Nieużywany
54 Nieużywany
55 Nieużywany
56 Nieużywany

Bagażnik

Blok bezpieczników przedziału tylnego znajduje się za panelem dostępowym po lewej stronie bagażnika.

Zobacz także:  GMC Savana (2001-2002) - skrzynka bezpieczników i przekaźników

GMC Yukon i Yukon XL (2015-2016) - skrzynka bezpieczników i przekaźników

Numer Opis
Mini przekaźniki ISO
1 Tylny odmgławiacz
Mikrobezpieczniki
2 Podgrzewane siedzenie w drugim rzędzie po lewej stronie
3 Podgrzewane prawe siedzenie w drugim rzędzie
4 Podgrzewane lusterka
5 Klapa bagażnika
6 Pękanie szkła
7 Podnoszona szyba
8 Logika modułu klapy tylnej
9 Tylna wycieraczka
10 Tylna nagrzewnica, wentylacja i dmuchawa klimatyzacji
11 Siedzenie w drugim rzędzie
19 Tylne światło przeciwmgielne (jeśli jest w wyposażeniu)
Bezpieczniki typu M
12 Moduł klapy tylnej
13 Siedzenie w trzecim rzędzie
14 Tylne gniazdo zasilania akcesoriów
15 Tylny odmgławiacz
Ultra mikroprzekaźniki
16 Tylna klapa
Mikroprzekaźniki
17 Tylna klapa
18 Tylne światło przeciwmgielne (jeśli jest w wyposażeniu)
19 Podgrzewane lusterka
