Schematy skrzynek bezpieczników i przekaźników – GMC T-Series (T6500, T7500, T8500)

Dotyczy pojazdów wyprodukowanych w latach:

2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

Znajduje się na górze tablicy rozdzielczej po stronie pasażera pojazdu.

GMC T-Series (2003-2010) - skrzynka bezpieczników i przekaźników

Numer	Opis
1	Stacyjka
2	Zapalniczka
3	Zapłon ECM 1
4	Kontroler nadwozia ciężarówki
5	Złącze ALDL
6	Lampka ostrzegawcza, przekaźnik zapłonu, silnik dmuchawy, przekaźnik silnika, przekaźnik pomocniczy, przekaźnik okna zasilania, przekaźnik INT
7	Lampa wnętrza pojazdu, klakson, elektryczny hamulec postojowy, zapasowe radio, tylna lampa kopułkowa nadwozia
8	Zasilanie okna
9	Hamulec wydechowy, zrzut zawieszenia pneumatycznego, blokada mechanizmu różnicowego, osuszacz powietrza, nagrzewnica odprowadzająca wilgoć, elektryczna sprężarka powietrza, przystawka odbioru mocy
10	Moc zapłonu ECM
11	Lampka kierunkowskazu przyczepy (LH).
12	Pomocniczy (zapłon włączony)
13	Pomocniczy (bezpośredni z akumulatora)
14	Reflektor (lewy)
15	Reflektor (prawa strona)
16	Reflektor
17	Podgrzane paliwo
18	Miernikowy kontroler nadwozia ciężarówki
19	Lampa identyfikacyjna, lampa obrysowa, lampa tylna, oświetlone lusterko, lampa oświetlająca
20	Chłodny silnik wentylatora skraplacza, chłodnica sprężarki
21	Silnik wycieraczek, silnik spryskiwacza
22	Podgrzewane lusterko, dwubiegowy przekaźnik osi
23	Pusty
24	Silnik dmuchawy, przekaźnik klimatyzatora
25	Lampa skrętu przyczepy (prawa), jednostka migacza
26	Power Post

Skrzynka bezpieczników maxi na zewnątrz kabiny po stronie kierowcy pojazdu.

Nazwa	Opis
ST/TURN/HAZ	Światła stopu, kierunkowskazy/migacze ostrzegające przed niebezpieczeństwem
IGN SW3	Klimatyzacja, oś, podwozie
INT/EXT LIGHTS	Lampy parldng, lampa kopułkowa, oświetlenie tablicy rozdzielczej
HEAD LAMP	Reflektory, Światła do jazdy dziennej
AUX WRG	Pomocniczy hamulec postojowy
IGN SW1	Wyłącznik zapłonu, spryskiwacz/wycieraczka, korba, radio
HYD PUMP	Hamulec hydrauliczny, silnik pompy hamulcowej
ABS	Moduł układu zapobiegającego blokowaniu się hamulców
ELECT TRANS	Przekaźnik zapłonu
PARK BRAKE	Silnik hamulca postojowego
BLOWER HORN	Dmuchawa, klakson, zapalniczka, pomocnicza
TRAILER ABS	Układ przeciwblokujący przyczepy, światła stopu przyczepy
PWR WDO/LOCKS	Elektryczne szyby, elektryczne zamki w drzwiach

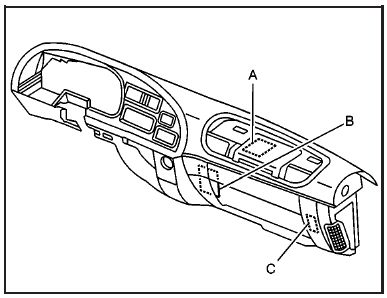

W twoim pojeździe są cztery bloki przekaźników

GMC T-Series (2003-2010) - skrzynka bezpieczników i przekaźników

A – Blok przekaźników A
B – Blok przekaźników B
C – Blok przekaźników C
D – Blok przekaźników D

GMC T-Series (2003-2010) - skrzynka bezpieczników i przekaźników

Numer	Opis
1	Zasilanie okna
2	Tylna lampa (wsteczny)
3	Światła drogowe
4	Oświetlenie
5	Oświetlenie (niskie, wysokie)
6	Kierunkowskaz przyczepy (lewy reflektor)
7	Lampa tylna
8	Lampa znacznikowa
9	Kierunkowskaz przyczepy (prawy reflektor)

GMC T-Series (2003-2010) - skrzynka bezpieczników i przekaźników

Numer	Opis
1	Skraplacz układu klimatyzacji (jeśli jest na wyposażeniu)
2	Sprężarka klimatyzacji (jeśli jest w wyposażeniu)
3	Wentylator nagrzewnicy
4	Zapłon (akcesoria)
5	Zapłon 1
6	Zapłon 2
7	Pomocniczy
8	Klakson
9	Zapłon 3
10	Lampa kopułkowa (jeśli jest w wyposażeniu)
11	Hamulec wydechowy (jeśli jest w wyposażeniu)
12	Sterowanie przystawką odbioru mocy (jeśli jest na wyposażeniu)

GMC T-Series (2003-2010) - skrzynka bezpieczników i przekaźników

Numer	Opis
1	Hamulec postojowy
2	Światła do jazdy dziennej (DRL) włączone (silnik pracujący)
3	Światła do jazdy dziennej (DRL) wyłączone (postojowe)
4	Światła postojowe/światła do jazdy dziennej (DRL)
5	Filtr paliwa (podgrzane paliwo)
6	Światło stopu
