Schemat skrzynek bezpieczników i przekaźników – GMC Sierra
Dotyczy pojazdów nowych w latach:
2018.

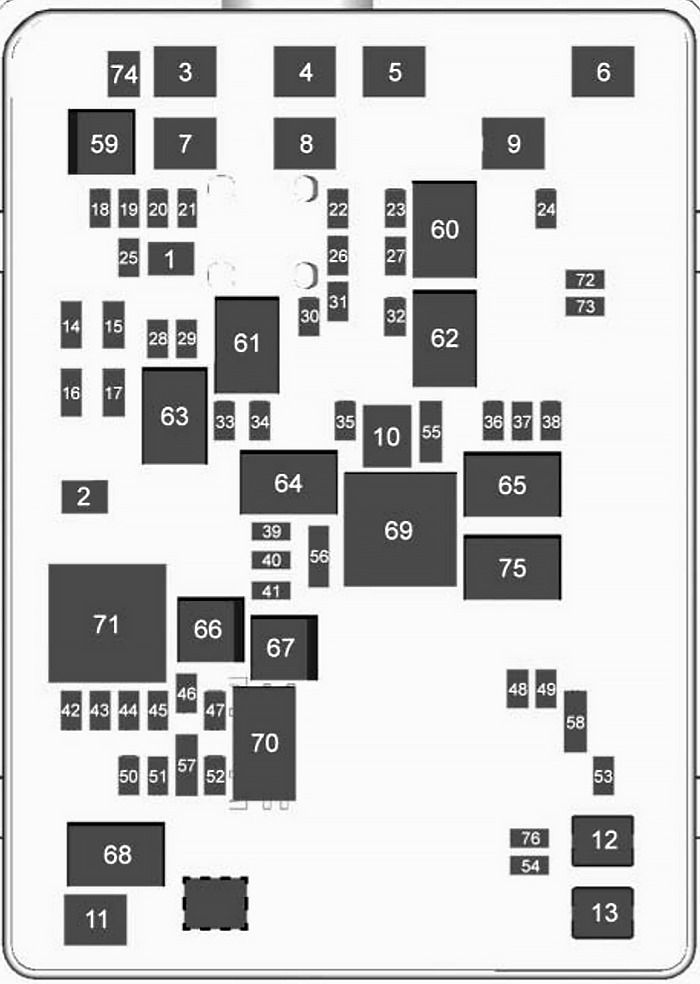

Komora silnika
Blok bezpieczników w komorze silnika znajduje się w komorze silnika po stronie kierowcy pojazdu.
| Numer |
Opis |
| 1 |
Hamulec przyczepy |
| 2 |
Akumulator przyczepy |
| 3 |
Pompa układu przeciwblokującego |
| 4 |
Tablica przyrządów BEC 1 |
| 5 |
Pas bezpieczeństwa zmotoryzowany pasażera |
| 6 |
Elektroniczne sterowanie skrzynią rozdzielczą 4WD |
| 7 |
Elektryczny hamulec postojowy |
| 8 |
Tablica przyrządów BEC 2 |
| 9 |
Zmotoryzowany pas bezpieczeństwa kierowcy |
| 10 |
Odmgławiacz tylnej szyby |
| 11 |
Rozrusznik |
| 12 |
Wentylator chłodzący 1 |
| 13 |
Wentylator chłodzący 2 |
| 14 |
Lewe światła stopu przyczepy / kierunkowskazy |
| 15 |
Lampy postojowe przyczepy |
| 16 |
Lampy cofania przyczepy |
| 17 |
Prawa stopa przyczepy/światła kierunkowskazów |
| 18 |
Pompa paliwowa |
| 19 |
Zintegrowany moduł sterujący podwozia |
| 20 |
Elektroniczny moduł sterowania zawieszeniem |
| 21 |
Moduł zasilania pompy paliwa |
| 22 |
Upfitter 1 |
| 23 |
Upfitter2 |
| 24 |
Przednia wycieraczka |
| 25 |
Zawór przeciwblokujący układu hamulcowego |
| 26 |
Upfitter 2 |
| 27 |
Upfitter 3 |
| 28 |
Prawe światła postojowe |
| 29 |
Lewe światła postojowe |
| 30 |
Upfitter 3 |
| 31 |
Upfitter 4 |
| 32 |
Upfitter 4 |
| 33 |
Lampy cofania |
| 34 |
Moduł sterujący silnika/zapłon |
| 35 |
Sprzęgło klimatyzacji |
| 36 |
Podgrzewane lustra |
| 37 |
Upfitter 1 |
| 38 |
Środkowe światło stopu na wysokości |
| 39 |
Różne/zapłon |
| 40 |
Skrzynia biegów/zapłon |
| 41 |
Pompa paliwa 2 |
| 42 |
Sprzęgło wentylatora chłodzącego |
| 43 |
Silnik |
| 44 |
Wtryskiwacze paliwa A–nieparzyste |
| 45 |
Wtryskiwacze paliwa B-parzyste |
| 46 |
Czujnik O2 B |
| 47 |
Kontrola przepustnicy |
| 48 |
Klakson |
| 49 |
Światła przeciwmgielne |
| 50 |
Czujnik O2 A |
| 51 |
Moduł sterujący silnika |
| 52 |
Grzejnik wewnętrzny |
| 53 |
Dodatkowy moduł zasilania/pompa TPM |
| 54 |
Podkładka przednia |
| 55 |
Klimatyzacja/kontrola napięcia regulowanego akumulatorem |
| 56 |
Moduł klimatyzacji/ akumulator |
| 57 |
Moduł sterujący skrzyni biegów/moduł sterujący silnika |
| 58 |
Reflektory |
| 74 |
Elektryczne stopnie do biegania (jeśli są w wyposażeniu) |
| 76 |
Pompa paliwowa / silnik MGU |
| 77 |
Silnik pompy kabinowej |
| 79 |
Pompa próżniowa |
|
|
| Przekaźniki |
|
| 59 |
Pompa paliwowa |
| 60 |
Upfitter 2 |
| 61 |
Upfitter 3 |
| 62 |
Upfitter 4 |
| 63 |
Lampy postojowe przyczepy |
| 64 |
Bieg/Korba |
| 65 |
Upfitter 1 |
| 66 |
Pompa paliwa 2 |
| 67 |
Sterowanie klimatyzacją |
| 68 |
Rozrusznik |
| 69 |
Odmgławiacz tylnej szyby |
| 70 |
Moduł sterujący silnika |
| 71 |
Pompa próżniowa/sprzęgło wentylatora chłodzącego |
| 72 |
CKT 95 |
| 73 |
CKT 92 |
| 75 |
Pompa paliwa zastrzyk/silnik MGU |
| 78 |
Przełącznik pompy próżniowej |
Skrzynki bezpieczników w przedziale pasażerskim

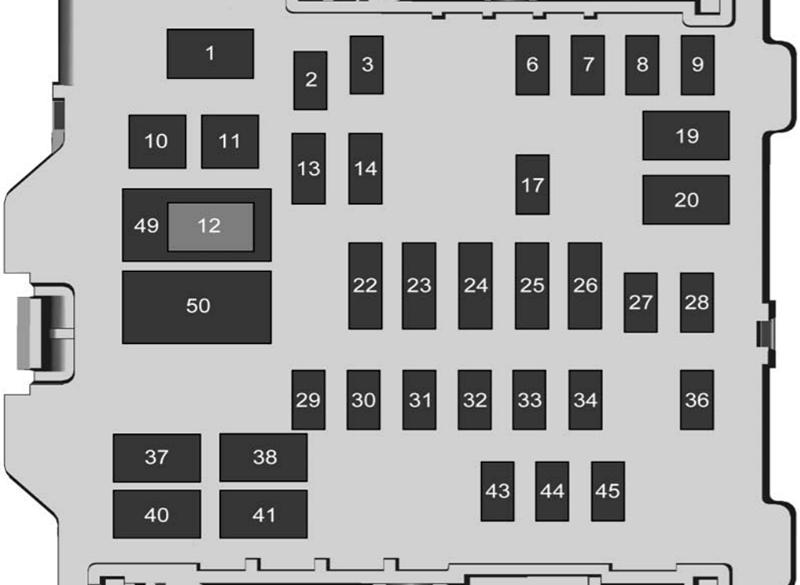

Blok bezpieczników tablicy rozdzielczej (lewy)
Lewe drzwiczki dostępu do bloku bezpieczników tablicy rozdzielczej znajdują się na krawędzi tablicy rozdzielczej po stronie kierowcy.
| Numer |
Opis |
| 1 |
Gniazdo zasilania akcesoriów 2 |
| 2 |
Opcja wyposażenia specjalnego/Zatrzymana moc akcesoriów |
| 3 |
Uniwersalny system zdalnego sterowania/wewnętrzne lusterko wsteczne |
| 6 |
Moduł sterowania nadwozia 3 |
| 7 |
Moduł sterowania nadwozia 5 |
| 8 |
Przełącznik szyby kierowcy/przełącznik lusterka |
| 9 |
Nieużywany |
| 10 |
Gniazdo zasilania akcesoriów/podtrzymanie zasilania akcesoriów |
| 11 |
Bateria gniazdka zasilania akcesoriów |
| 12 |
Gniazdo zasilania akcesoriów 1/zapalniczka |
| 13 |
Wyłącznik zapłonu logiki dyskretnej |
| 14 |
Przełącz podświetlenie |
| 17 |
Moduł sterowania nadwozia 1 |
| 19 |
Nieużywany |
| 20 |
Nieużywany |
| 22 |
Ogrzewanie, wentylacja i klimatyzacja / Ogrzewanie postojowe, wentylacja i klimatyzacja / Zapłon |
| 23 |
Zestaw wskaźników/moduł diagnostyczny wykrywania zapłonu/zapłon; |
| 24 |
Nieużywany |
| 25 |
Złącze łącza danych/ moduł fotela kierowcy |
| 26 |
Wejście pasywne / Start pasywny / Ogrzewanie, wentylacja i klimatyzacja |
| 27 |
Nieużywany |
| 28 |
Nieużywany |
| 29 |
Pedały umożliwiające parkowanie/regulowane elektrycznie |
| 30 |
Opcja wyposażenia specjalnego |
| 31 |
Akcesorium/Uruchom/Korba |
| 32 |
Podgrzewana kierownica |
| 33 |
Nieużywany |
| 34 |
Klaster instrumentów |
| 36 |
Nieużywany |
| 37 |
Nieużywany |
| 38 |
Elektroniczne sterowanie skrzynią rozdzielczą 4WD |
| 40 |
Drzwi lewe |
| 41 |
Fotel kierowcy |
| 43 |
Lewe podgrzewane, chłodzone lub wentylowane siedzenia (jeśli są w wyposażeniu) |
| 44 |
Prawe podgrzewane, chłodzone lub wentylowane siedzenia (jeśli są w wyposażeniu) |
| 45 |
Nieużywany |
|
|
| Przekaźniki |
|
| 49 |
Zachowana moc akcesoriów |
| 50 |
Bieg/Korba |

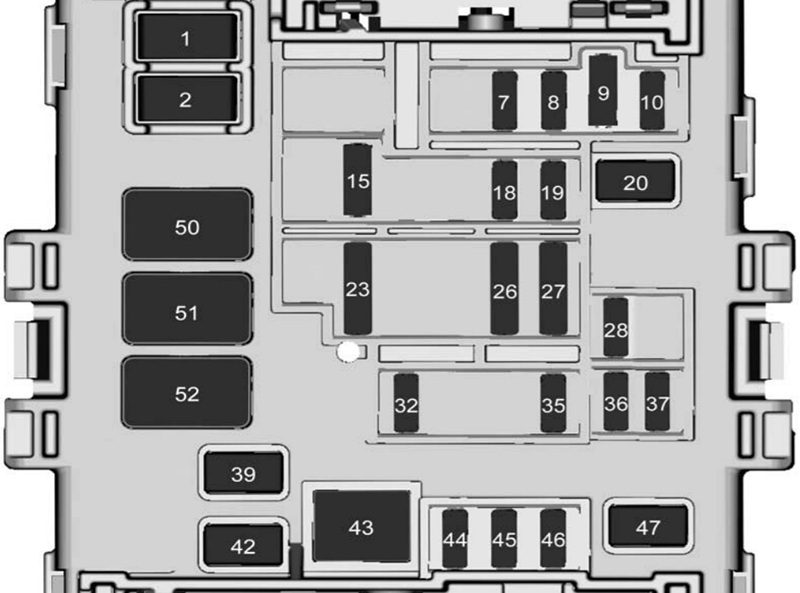

Blok bezpieczników tablicy rozdzielczej (prawy)
Prawe drzwiczki dostępu do bloku bezpieczników tablicy rozdzielczej znajdują się na krawędzi tablicy rozdzielczej po stronie pasażera.
| Numer |
Opis |
| 1 |
Gniazdo zasilania akcesoriów 3 |
| 2 |
Gniazdo zasilania akcesoriów 4 |
| 7 |
Moduł sterowania nadwozia 4 |
| 8 |
Moduł sterowania nadwozia 8 |
| 9 |
Rozrywka na tylnym siedzeniu |
| 10 |
Lampa ładunkowa |
| 15 |
Sterowanie na kierownicy |
| 18 |
Radio |
| 19 |
Nieużywany |
| 20 |
Szyberdach |
| 23 |
Poduszka powietrzna/informacje |
| 26 |
Eksport/Przystawka odbioru mocy/Opcja wyposażenia specjalnego/Akumulator 1 |
| 27 |
Wykrywanie przeszkód/porty USB |
| 28 |
Moduł sterowania nadwozia 2 |
| 32 |
Wyposażenie specjalne/Akumulator 2 |
| 35 |
Falownik klimatyzacji |
| 36 |
Wzmacniacz |
| 37 |
System baterii |
| 39 |
Tylne okno przesuwne |
| 42 |
Silnik prawego okna drzwi |
| 43 |
Dmuchawa przednia |
| 44 |
Opcja wyposażenia specjalnego |
| 45 |
Moduł sterowania nadwozia 6 |
| 46 |
Moduł sterowania nadwozia 7 |
| 47 |
Siedzenie pasażera |
|
|
| Przekaźniki |
|
| 50 |
Zachowana moc akcesoriów |
| 51 |
Otwarte tylne okno przesuwne |
| 52 |
Zamknięcie tylnego okna przesuwnego |
