Schemat skrzynek bezpieczników i przekaźników – GMC Sierra
Dotyczy pojazdów nowych w latach:
2014, 2015, 2016, 2017.
Komora silnika
Blok bezpieczników w komorze silnika znajduje się w komorze silnika po stronie kierowcy pojazdu.
| Numer |
Opis |
| Bezpieczniki Micro J-Case |
|
| 1 |
Hamulec przyczepy |
| 2 |
Akumulator przyczepy |
|
|
| Bezpieczniki typu J |
|
| 3 |
Pompa układu przeciwblokującego |
| 4 |
Tablica przyrządów BEC 1 |
| 5 |
Zapasowy |
| 6 |
4WD |
| 7 |
Zapasowy |
| 8 |
Tablica przyrządów BEC 2 |
| 9 |
Zapasowy |
| 10 |
Odmgławiacz tylnej szyby |
| 11 |
Rozrusznik |
| 12 |
Wentylator chłodzący 1 |
| 13 |
Wentylator chłodzący 2 |
|
|
| Mini bezpieczniki (2-stykowe) |
|
| 14 |
Światła stopu/kierunku przyczepy, lewe |
| 15 |
Lampy postojowe przyczepy |
| 16 |
Lampa cofania przyczepy |
| 17 |
Lampy stop przyczepy, prawe |
|
|
| Mikrobezpieczniki (2 piny) |
|
| 18 |
Pompa paliwowa |
| 19 |
Zintegrowany moduł sterowania podwoziem |
| 20 |
Elektroniczny moduł kontroli zawieszenia |
| 21 |
Moduł zasilania pompy paliwa |
| 22 |
Przełącznik upfittera 1 |
| 23 |
Pochłaniacz 2 |
| 24 |
Przednia wycieraczka |
| 25 |
Zawory układu przeciwblokującego |
| 26 |
Upfitter SW 2 |
| 27 |
Upfitter SW 3 |
| 28 |
Lampy Parlang, z prawej |
| 29 |
Lampy Parlang, lewe |
| 30 |
Upfitter 3 |
| 31 |
Upfitter SW 4 |
| 32 |
Upfitter 4 |
| 33 |
Lampy zapasowe |
| 34 |
Zapłon modułu sterującego silnika |
| 35 |
Sprzęgło sprężarki klimatyzacji |
| 36 |
Podgrzewane lusterka |
| 37 |
Filtr w górę 1 |
| 38 |
Środkowa wysoka lampa stopu |
| 39 |
Różne Zapłon |
| 40 |
Zapłon skrzyni biegów |
| 41 |
Pompa paliwa 2 |
| 42 |
Sprzęgło wentylatora chłodzącego |
| 43 |
Silnik |
| 44 |
Wtryskiwacze paliwa A, nieparzyste |
| 45 |
Wtryskiwacze paliwa B, parzyste |
| 46 |
Czujnik tlenu B |
| 47 |
Kontrola przepustnicy |
| 48 |
Klakson |
| 49 |
Światło przeciwmgielne |
| 50 |
Czujnik tlenu A |
| 51 |
Moduł sterujący silnika |
| 52 |
Ogrzewanie wewnętrzne |
| 53 |
Zapasowy |
| 54 |
Aeroshutter |
| 55 |
Podkładka przednia |
|
|
| Mikrobezpieczniki (3-stykowe) |
|
| 56 |
Sprężarka klimatyzacji/Kontrola napięcia regulowanego akumulatora |
| 57 |
Sprężarka klimatyzacji, Moduł/akumulator |
| 58 |
Moduł sterowania skrzyni biegów/moduł sterowania silnikiem |
| 59 |
Reflektory |
|
|
| Mikroprzekaźniki |
|
| 60 |
Pompa paliwowa |
| 61 |
Upfitter2 |
| 62 |
Upfitter3 |
| 63 |
Upfitter4 |
| 64 |
Lampy postojowe przyczepy |
| 65 |
Bieg/Korba |
| 66 |
Upfitter 1 |
| 67 |
Pompa paliwa 2 |
| 68 |
Sterowanie klimatyzacją |
| 69 |
Rozrusznik |
| 70 |
Odmgławiacz tylnej szyby |
| 71 |
Moduł sterujący silnika |
|
|
| Przekaźnik półprzewodnikowy |
|
| 72 |
Sprzęgło wentylatora chłodzącego |
Skrzynki bezpieczników w przedziale pasażerskim

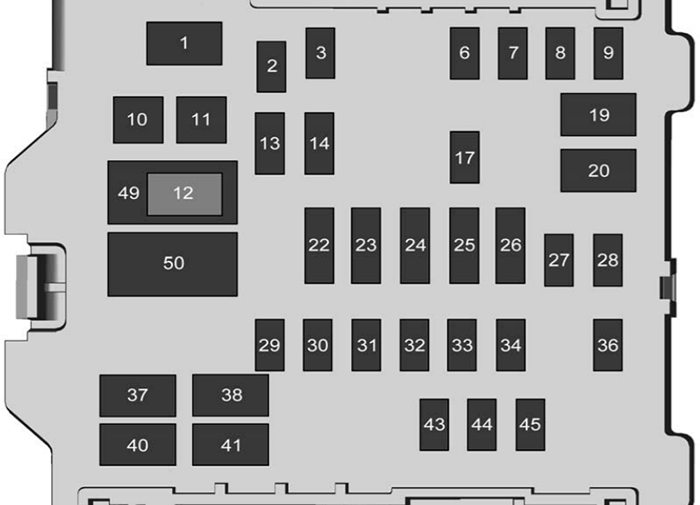

Blok bezpieczników tablicy rozdzielczej (lewy)
Lewe drzwiczki dostępu do bloku bezpieczników tablicy rozdzielczej znajdują się na krawędzi tablicy rozdzielczej po stronie kierowcy.
| Numer |
Opis |
| 1 |
Gniazdo zasilania akcesoriów 2 |
| 2 |
Zatrzymana moc akcesoriów SEO |
| 3 |
Uniwersalny mechanizm otwierania drzwi garażowych/wewnętrzne lusterko wsteczne |
| 6 |
Moduł sterowania nadwozia 3 |
| 7 |
Moduł sterowania nadwozia 5 |
| 8 |
Przełącznik szyby kierowcy/przełącznik lusterek |
| 9 |
Zapasowy |
| 10 |
Gniazdo zasilania akcesoriów, Podtrzymanie zasilania akcesoriów |
| 11 |
Gniazdo zasilania akcesoriów, Akumulator |
| 12 |
Gniazdo zasilania akcesoriów 1/zapalniczka |
| 13 |
Dyskretny przełącznik zapłonu logiki |
| 14 |
Przełącz podświetlenie |
| 17 |
Moduł sterowania nadwozia 1 |
| 19 |
Zapasowy |
| 20 |
Zapasowy |
| 22 |
Nagrzewnica, wentylacja i klimatyzacja/nagrzewnica pomocnicza, wentylacja i klimatyzacja Zapłon |
| 23 |
Zapłon zestawu wskaźników/moduł diagnostyczny wykrywania zapłonu |
| 24 |
Zapasowy |
| 25 |
Złącze łącza danych/ moduł siedzenia kierowcy |
| 26 |
Wejście pasywne Pasywny start/ogrzewanie, wentylacja i klimatyzacja |
| 27 |
Zapasowy |
| 28 |
Zapasowy |
| 29 |
Pedały umożliwiające parkowanie/regulowane elektrycznie |
| 30 |
SEO |
| 31 |
Akcesoria/Run Korba |
| 32 |
Podgrzewana kierownica |
| 33 |
Zapasowy |
| 34 |
Klaster instrumentów |
| 36 |
Zapasowy |
| 37 |
Zapasowy |
| 40 |
Drzwi lewe |
| 41 |
Fotel kierowcy |
| 43 |
Lewy przedni podgrzewany/chłodzony fotel |
| 44 |
Podgrzewane/chłodzone siedzenia prawe przednie |
| 45 |
Zapasowy |
| 49 |
Zachowane zasilanie akcesoriów/akcesoria |
| 50 |
Bieg/Korba |

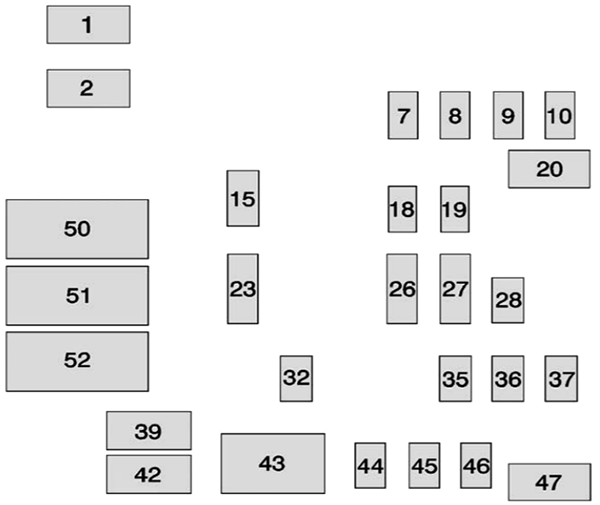

Blok bezpieczników tablicy rozdzielczej (prawy)
Prawe drzwiczki dostępu do bloku bezpieczników tablicy rozdzielczej znajdują się na krawędzi tablicy rozdzielczej po stronie pasażera.
| Numer |
Opis |
| 1 |
Gniazdo zasilania akcesoriów 3 |
| 2 |
Gniazdo zasilania akcesoriów 4 |
| 7 |
Moduł sterowania nadwozia 4 |
| 8 |
Moduł sterowania nadwozia 8 |
| 9 |
Rozrywka na tylnych siedzeniach |
| 10 |
Lampa ładunkowa |
| 15 |
Sterowanie na kierownicy |
| 18 |
Radio |
| 19 |
Zapasowy |
| 20 |
Szyberdach |
| 23 |
Poduszka powietrzna/informacje |
| 26 |
Eksport/przystawka odbioru mocy/SEO Bateria 1 |
| 27 |
Wykrywanie przeszkód/porty USB |
| 28 |
Moduł sterowania nadwozia 2 |
| 32 |
Bateria SEO 2 |
| 35 |
Falownik AC |
| 36 |
Wzmacniacz |
| 37 |
Zapasowy |
| 39 |
Tylne okno przesuwne |
| 42 |
Silnik okna prawych drzwi |
| 43 |
Dmuchawa przednia |
| 44 |
SEO |
| 45 |
Moduł sterowania nadwozia 6 |
| 46 |
Moduł sterowania nadwozia 7 |
| 47 |
Siedzenie pasażera |
| 50 |
Zachowane zasilanie akcesoriów/akcesoria |
| 51 |
Otwarte tylne okno przesuwne |
| 52 |
Zamknięcie tylnego okna przesuwnego |
