GMC Savana (2001-2002) – skrzynka bezpieczników i przekaźników

GMC Savana (2001-2002) - skrzynka bezpieczników i przekaźników

Schemat skrzynek bezpieczników i przekaźników – GMC Savana

Dotyczy pojazdów nowych w latach:

2001, 2002.



Komora silnika

Skrzynka bezpieczników znajduje się po stronie kierowcy w komorze silnika z tyłu.

GMC Savana (2001-2002) - skrzynka bezpieczników i przekaźników

Nazwa Opis
SPARE Zapasowy bezpiecznik
AIR Pompa powietrza
BLOWER Silnik dmuchawy przedniej
ABS Elektroniczny moduł sterujący hamulca
IGN B Stacyjka
IGN A Przekaźnik rozrusznika, wyłącznik zapłonu
BATT Blok bezpieczników tablicy rozdzielczej
LIGHTING Blok bezpieczników tablicy rozdzielczej, przełącznik reflektorów
RH-HDLP Reflektor prawy (tylko eksport)
LH-HDLP Reflektor lewy (tylko eksport)
RH-HIBM Prawe światło drogowe (tylko eksport)
LH-HIBM Lewe światło drogowe (tylko eksport)
ETC Elektroniczna kontrola przepustnicy
RR BLOWER Przekaźniki tylnego pomocniczego silnika dmuchawy
FUEL SOL Elektrozawór paliwa
ENG-I Ogrzewane czujniki 02, czujnik masowego przepływu powietrza, elektromagnes zaworu EGR, zawór odpowietrzający pochłaniacza par paliwa, czujnik położenia wału korbowego, przekaźnik wtrysku powietrza wtórnego (olej napędowy), czujnik wody w paliwie (olej napędowy), podgrzewacz paliwa (olej napędowy), przekaźnik świecy żarowej (olej napędowy), Elektromagnes zaworu upustowego (Diesel)
ECM-I Cewka zapłonowa, czujnik położenia wałka rozrządu, VCM, wtryskiwacze paliwa, sterownik cewki
IGN-E Przekaźnik sprzęgła klimatyzacji
SPARE Zapasowy bezpiecznik
SPARE Zapasowy bezpiecznik
SPARE Zapasowy bezpiecznik
A/C Przekaźnik sprzęgła klimatyzacji
HORN Przekaźnik klaksonu, lampa (lampy) Undertiood
ECM-B Przekaźnik pompy paliwa, VCM, PCM, pompa paliwa i przełącznik ciśnienia oleju silnikowego
SPARE Bezpieczniki zapasowe
SPARE Bezpieczniki zapasowe
AUX A Przygotowanie uchwytów/klamek
AUX B Przygotowanie uchwytów/klamek
A/C RELAY Klimatyzacja
HORN RELAY Klakson
AIR RELAY Powietrze
FUEL PUMP RELAY Pompa paliwowa
STARTER RELAY Rozrusznik
ABS EXPORT RELAY Eksport, ABS
Zobacz także:  GMC Acadia (2007-2008) - skrzynka bezpieczników i przekaźników

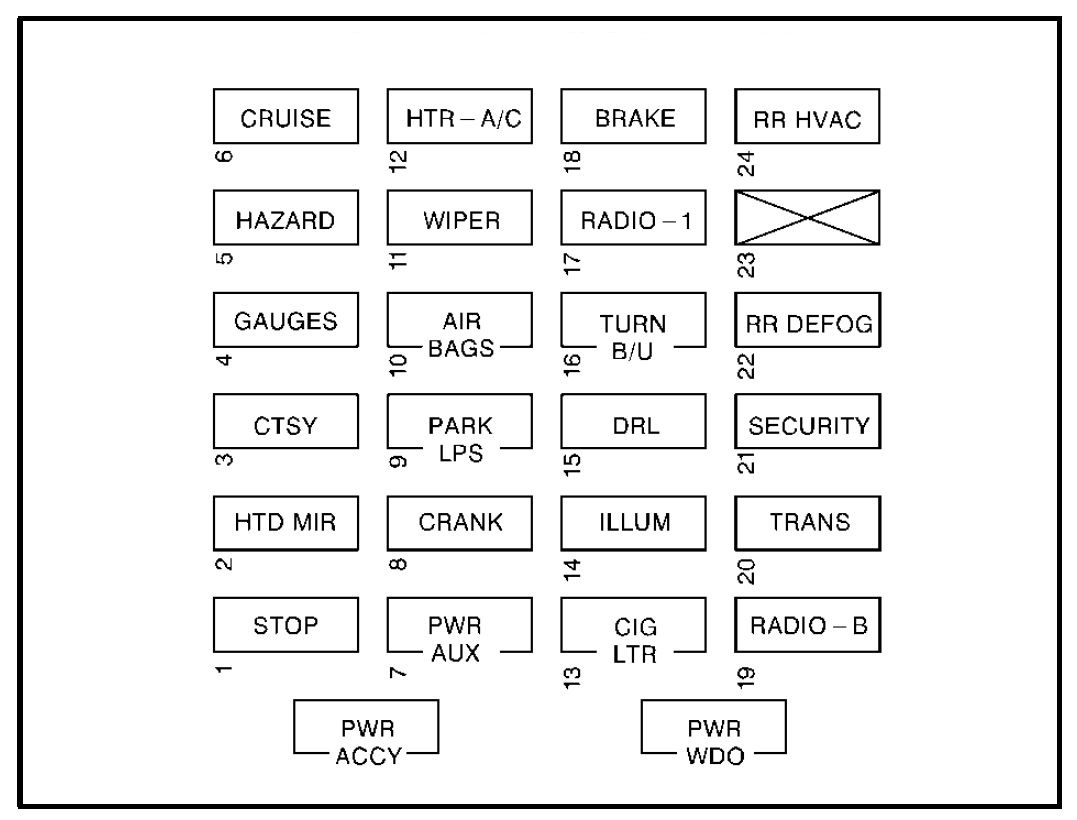

Przedział pasażerski

Klapka dostępu do skrzynki bezpieczników znajduje się po stronie kierowcy na tablicy rozdzielczej nad dźwignią otwierania maski

GMC Savana (2001-2002) - skrzynka bezpieczników i przekaźników

Numer Chronione obwody
1 Stop/CHMSL, światła stopu
2 Elektrycznie podgrzewane lusterka
3 Lampy grzecznościowe, lampy kopułkowe/RDG, lusterka kosmetyczne, lusterka elektryczne
4 Klaster IP, przekaźnik DRL, moduł DRL, przełącznik HDLP, oświetlenie dostępu bezkluczykowego, moduł niskiego poziomu płynu chłodzącego, moduł CHIME, moduł DRAB
5 Światła awaryjne/moduł CHIME
6 Tempomat
7 Pomocnicze gniazdo zasilania, DLC
8
9 Oświetlenie tablicy rejestracyjnej, światła postojowe, światła tylne, przednie znaczniki boczne, popielniczka w schowku na rękawiczki
10 Poduszki powietrzne
11 Silnik wycieraczek, pompa spryskiwacza
12 Klimatyzacja, dmuchawa klimatyzacji, przekaźnik wysokiej dmuchawy, lusterko HTD
13 Zapalniczka
14 Klaster IP, sterowanie HVAC, sterowanie RR HVAC, przełączniki IP, oświetlenie radiowe, oświetlenie przełącznika drzwi
15 Przekaźnik DRL (Światła do jazdy dziennej)
16 Przedni kierunkowskaz, tylny kierunkowskaz, lampy cofania, elektromagnes BTSI
17 Radio (Ign, Accy), Upfitter Provision Relay
18 4WAL PCM, ABS, tempomat
19 Radio (akumulator), antena zasilająca
20 PRNDL, automatyczna skrzynia biegów
21 Zamek szyfrowy
22 Odmgławiacz tylnej szyby
23 Nieużywany
24 RR Sterowanie HVAC, przekaźniki HIGH, MED, LOW
A Elektryczny zamek drzwi, moduł podświetlenia elektrycznie sterowanego siedzenia w sześciu kierunkach
B Zasilanie okien
Zobacz także:  GMC Savana (2011-2017) - skrzynka bezpieczników i przekaźników
